在Creo Parametric 5.0中，创建孔特征的方式分为两种：简单孔和标准孔。在深入学习创建孔特征之前，先来了解“孔”选项卡上的一些按钮和选项。
在功能区“模型”选项卡的“工程”面板中单击“孔”按钮
，打开“孔”选项卡。默认情况下，“孔”选项卡的“创建简单孔”按钮

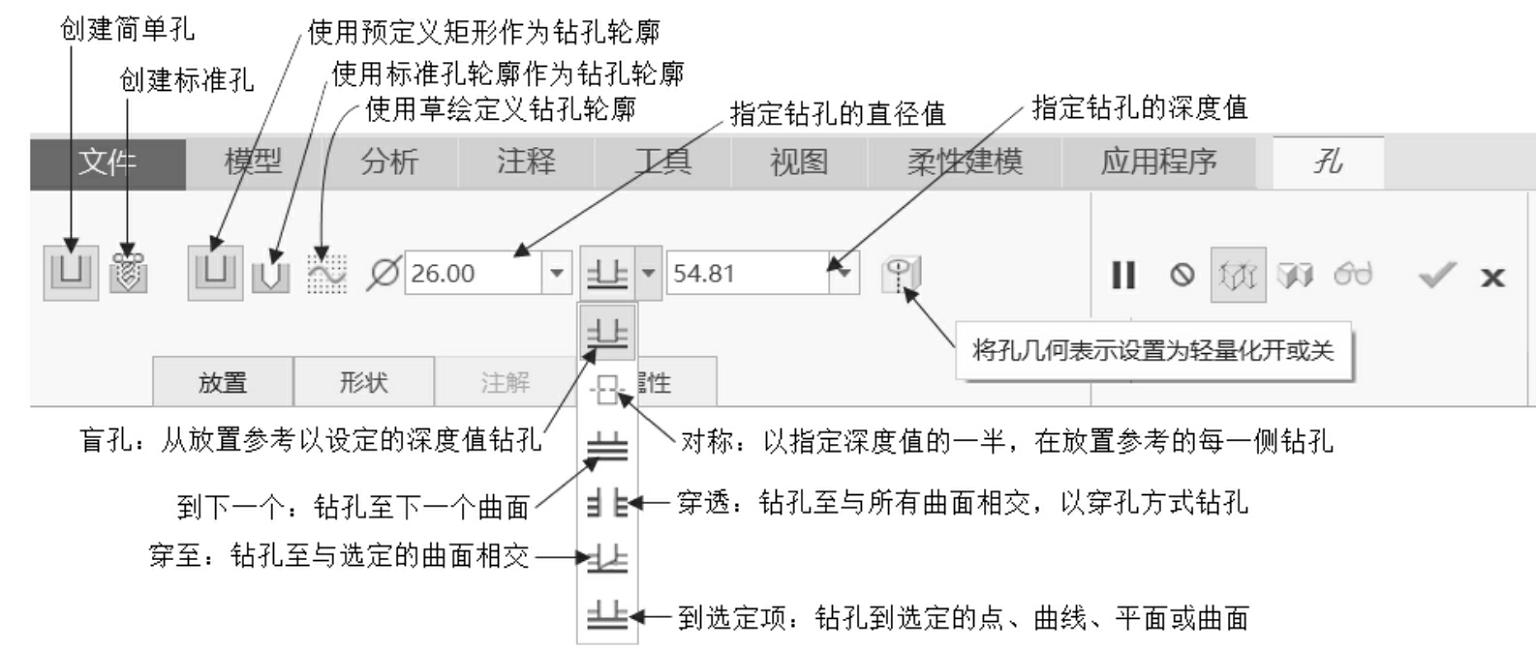

处于被选中的状态，此时，选项卡中提供的按钮及选项如图5-1所示。当选中“使用标准孔轮廓作为钻孔轮廓”按钮
时，在“孔”选项卡上可以指定孔测量方法为“钻孔肩部深度”
或“钻孔深度”
，并设置相应的深度值，还可以使用“埋头孔”按钮
和“沉孔”按钮
。

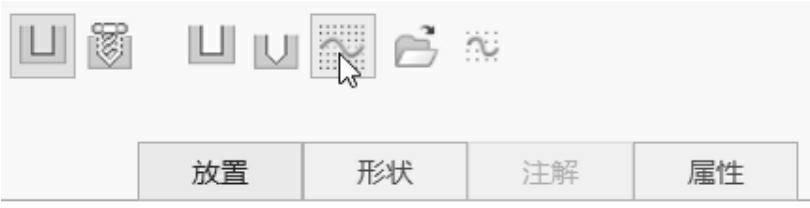

图5-1 “孔”选项卡1

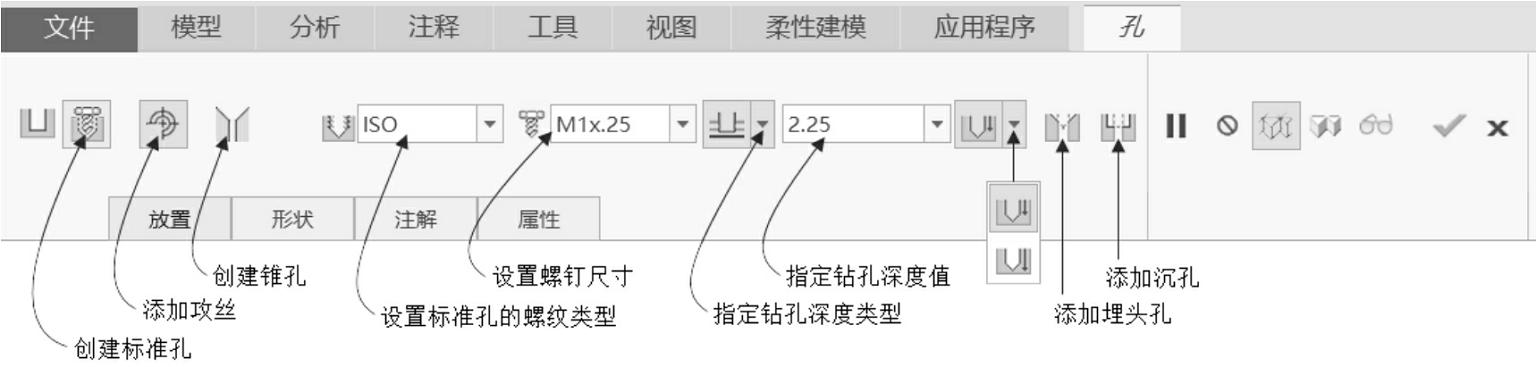

单击“创建标准孔”按钮
，则“孔”选项卡出现用于创建标准孔的相关按钮及列表框等，如图5-2所示。
图5-2 “孔”选项卡2
在“孔”选项卡中打开“放置”滑出面板，在选择主放置参考后，可以根据需求选择放置类型，常用的放置类型有“线性”“径向”“直径”“同轴”等，如图5-3所示。

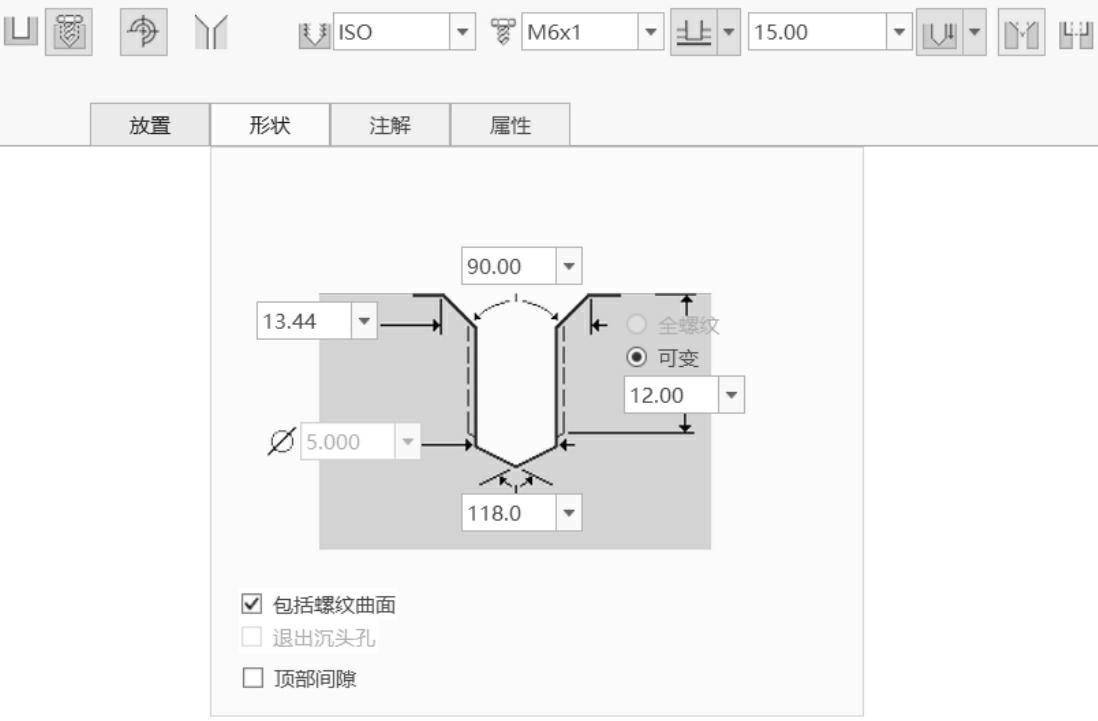

“形状”滑出面板用来定义孔的具体形状。例如，在“孔”选项卡中选中“创建标准孔”按钮
，再选中“添加攻丝”按钮
，打开“形状”滑出面板，如图5-4所示，从中可以设置孔的具体形状尺寸及相关选项。
图5-3 孔“放置”滑出面板
图5-4 孔“形状”滑出面板
创建简单孔时，可以使用预定义矩形或标准孔轮廓作为钻孔轮廓，也可以使用草绘定义钻孔轮廓。
下面以一个简单范例说明常见简单孔的创建方法及步骤。

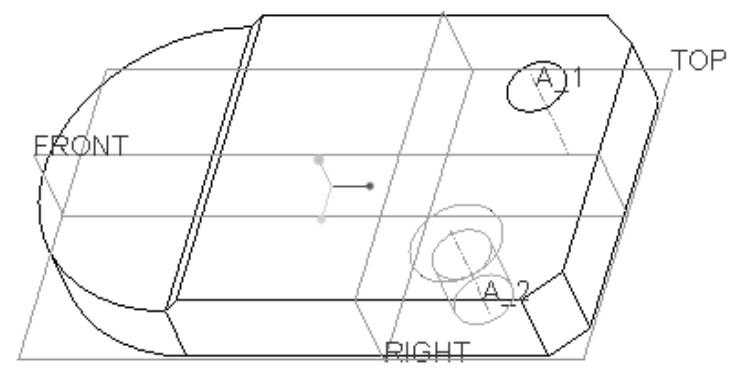

（1）打开本书配套资源中的\CH5\bccreo_5_1.prt实体零件文件，文件中的原始三维实体模型如图5-5所示。
（2）在功能区“模型”选项卡的“工程”面板中单击“孔”按钮
，打开“孔”选项卡。

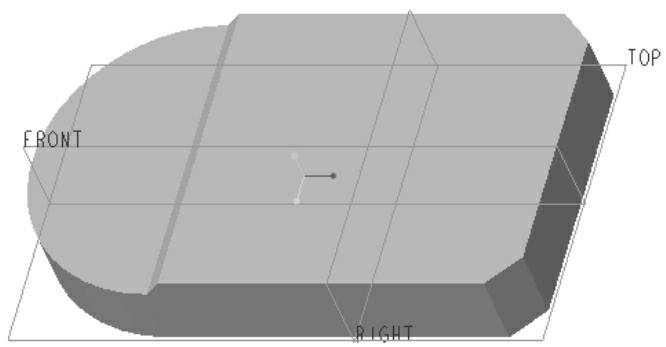

图5-5 原始三维实体模型

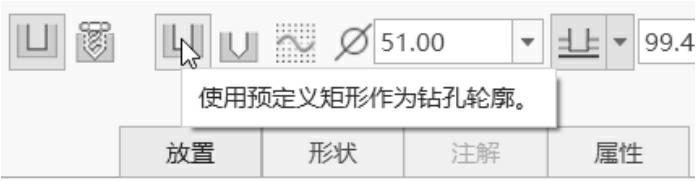

（3）“创建简单孔”按钮
默认处于被选中状态，选中“使用预定义矩形作为钻孔轮廓”按钮
，如图5-6所示。

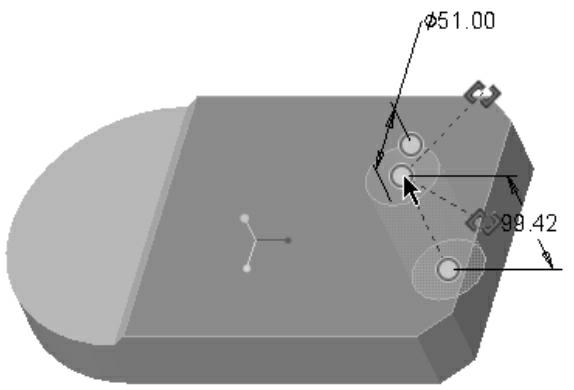

（4）选择模型上表面作为主参考，如图5-7所示。
图5-6 创建简单直孔
图5-7 选择主参考
（5）在“孔”选项卡的直径
尺寸框中，输入孔的直径为35，设置孔的深度选项为
（穿透）。

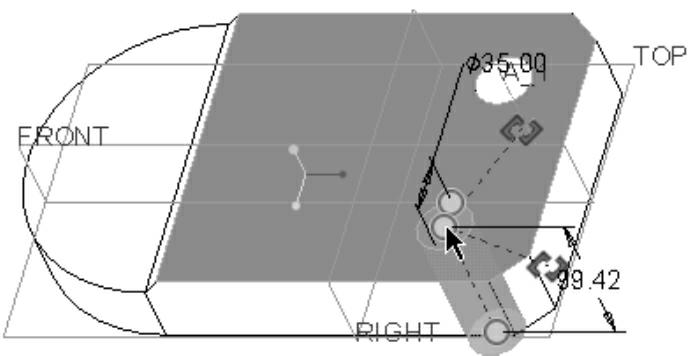

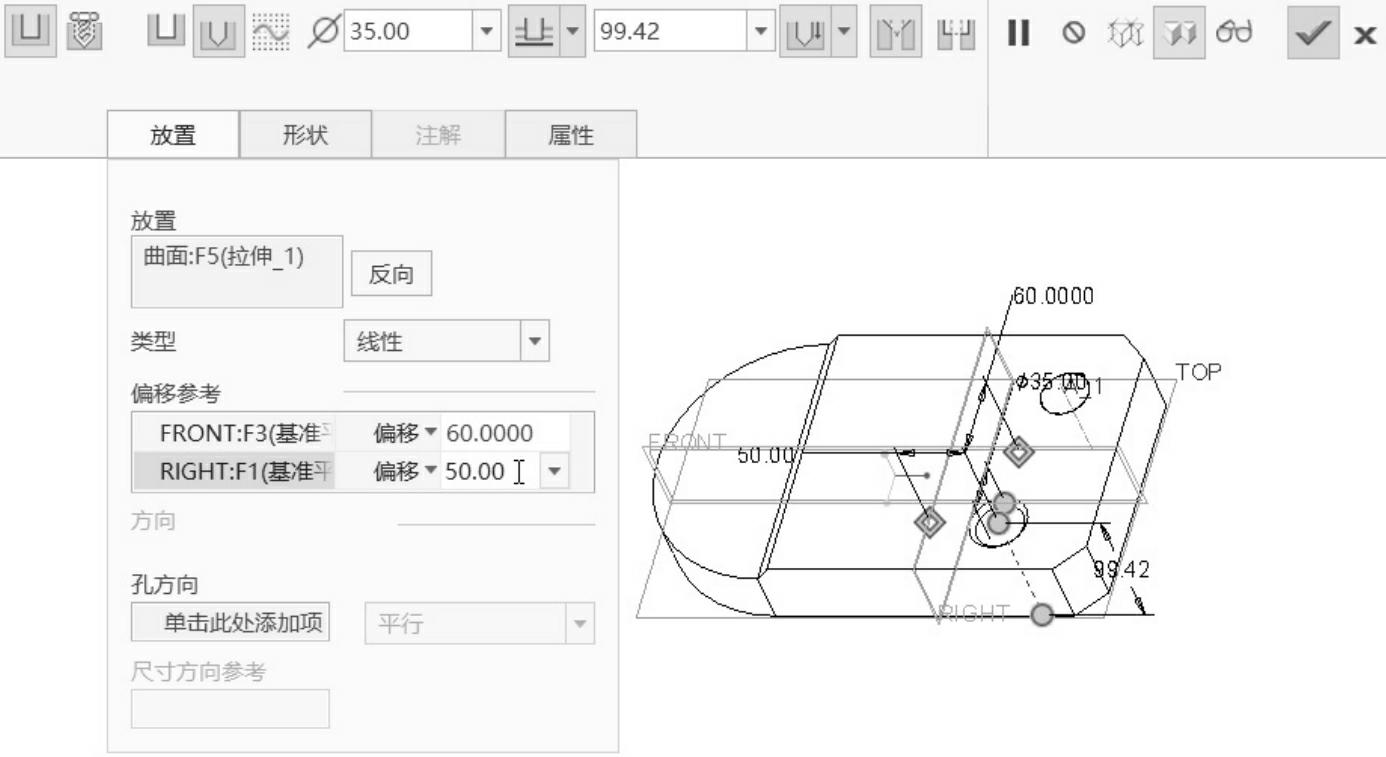

（6）分别拖动偏移参考控制图标选择偏移放置参考（次参考），打开“放置”滑出面板，在“偏移参考”收集器中修改偏移值，如图5-8所示。

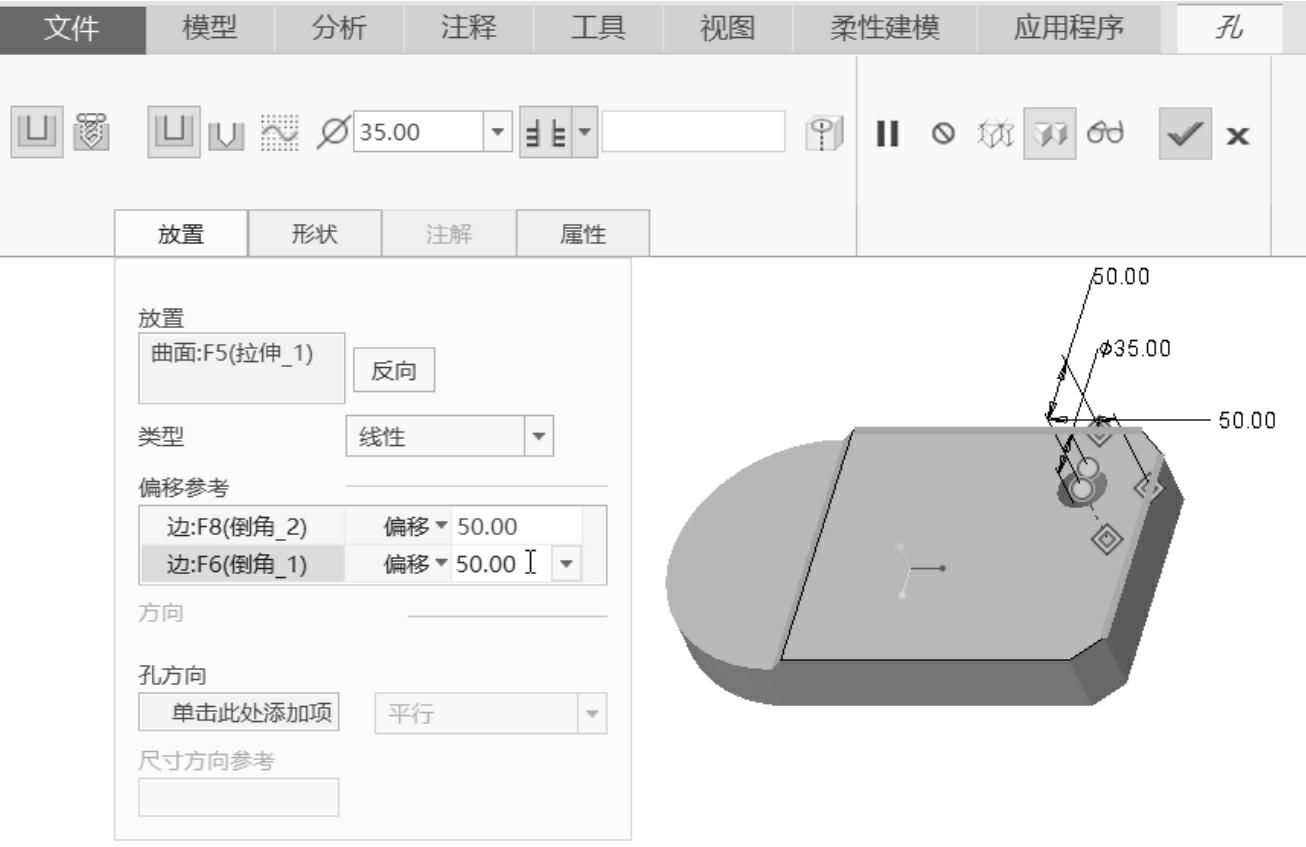

图5-8 定义偏移参考
（7）单击“完成”按钮
，创建的简单直孔如图5-9所示。

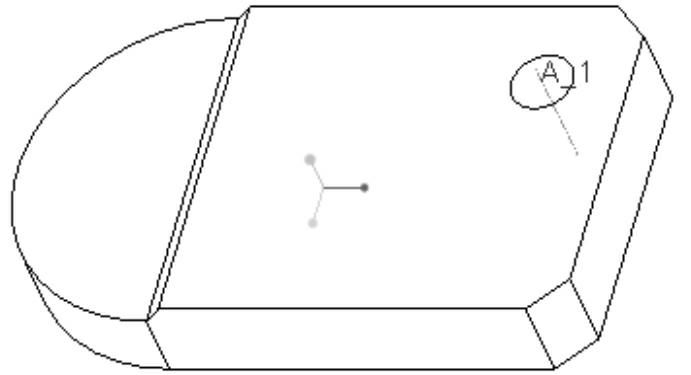

图5-9 创建简单直孔
（1）在功能区“模型”选项卡的“工程”面板中单击“孔”按钮
，打开“孔”选项卡。
（2）“创建简单孔”按钮
默认处于被选中状态。选中“使用标准孔轮廓作为钻孔轮廓”按钮
，选中“添加埋头孔”按钮
，如图5-10所示。
图5-10 在操控板上选择相关按钮
（3）在如图5-11所示的模型上表面单击，以将其作为主参考。
图5-11 指定主参考

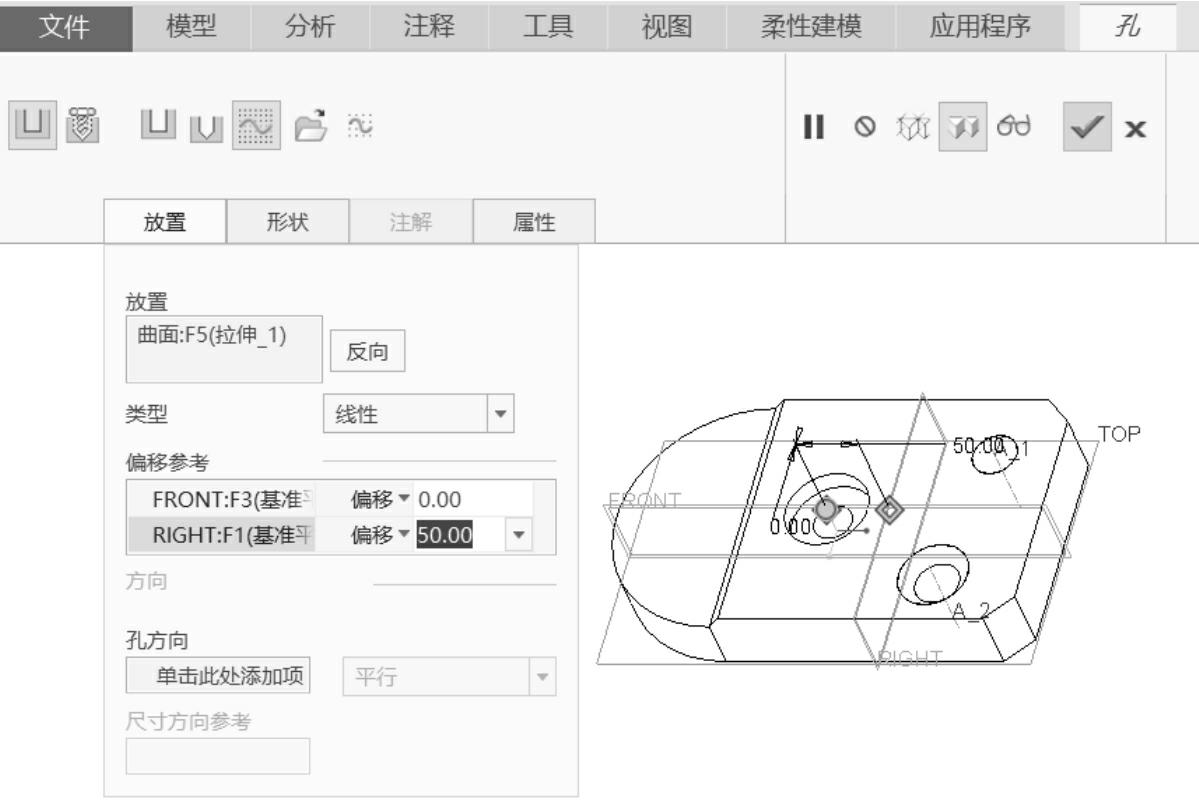

（4）打开“放置”滑出面板，单击“偏移参考”收集器将其激活，接着在模型中选择FRONT基准平面，按住Ctrl键选择RIGHT基准平面，然后在“偏移参考”收集器中修改相应的偏移距离，如图5-12所示。
图5-12 定义偏移参考

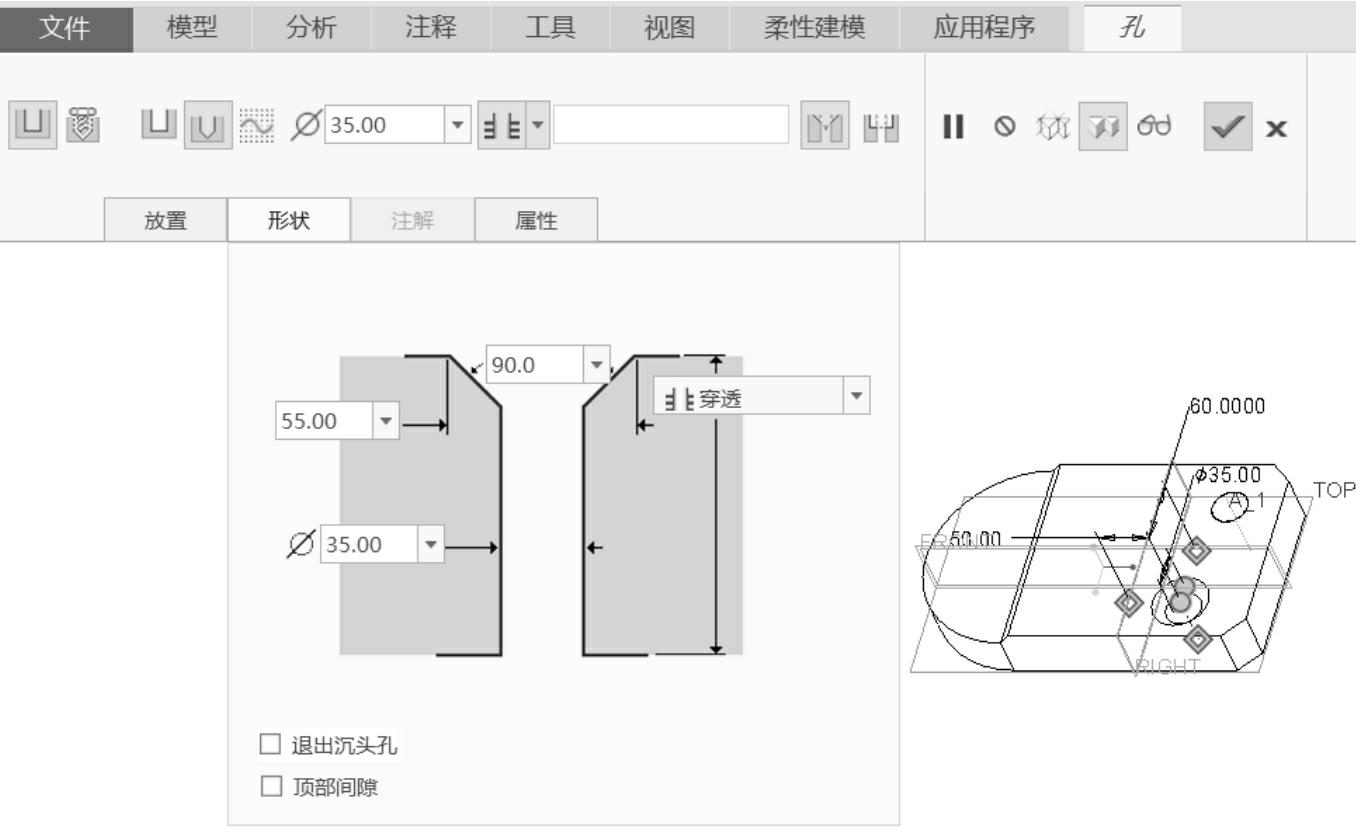

（5）打开“形状”滑出面板，设置孔的尺寸参数及选项，如图5-13所示。
（6）单击“完成”按钮
，创建的简单孔如图5-14所示。
图5-13 定义孔形状
（1）打开“孔”选项卡，“创建简单孔”按钮
默认处于被选中状态。单击“使用草绘定义钻孔轮廓”按钮
，出现草绘孔选项，如图5-15所示。
图5-14 创建具有埋头孔的简单孔
图5-15 使用草绘定义钻孔轮廓
（2）单击“激活草绘器以创建剖面”按钮
，进入草绘模式。
（3）在草绘模式下绘制孔的封闭截面和竖直的几何中心线，如图5-16所示。其中，单击“基准”面板中的“中心线”按钮
创建竖直几何中心线，该中心线将被默认定义为旋转轴。单击“确定”按钮
，完成草绘。
（4）单击模型上表面定义主参考。接着打开“放置”滑出面板，单击“偏移参考”收集器将其激活，按住Ctrl键选择两个基准平面作为偏移参考，并设置相应的偏移距离，如图5-17所示。
（5）单击“完成”按钮

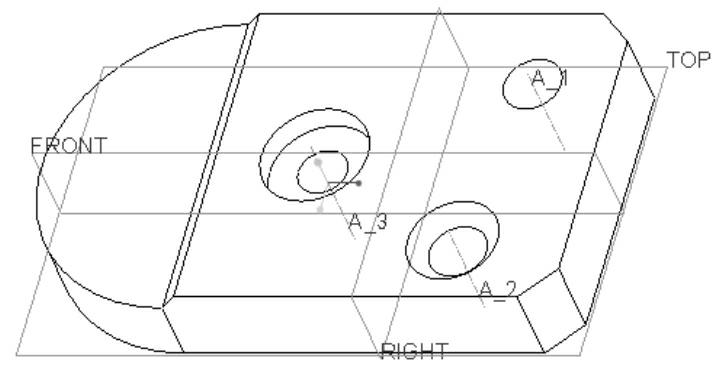

，创建的草绘孔如图5-18所示。
图5-16 草绘孔截面
图5-17 定义偏移参考
图5-18 创建草绘孔
（1）新建一个名为bccreo_5_2的实体零件文件，使用mmns_part_solid模板。

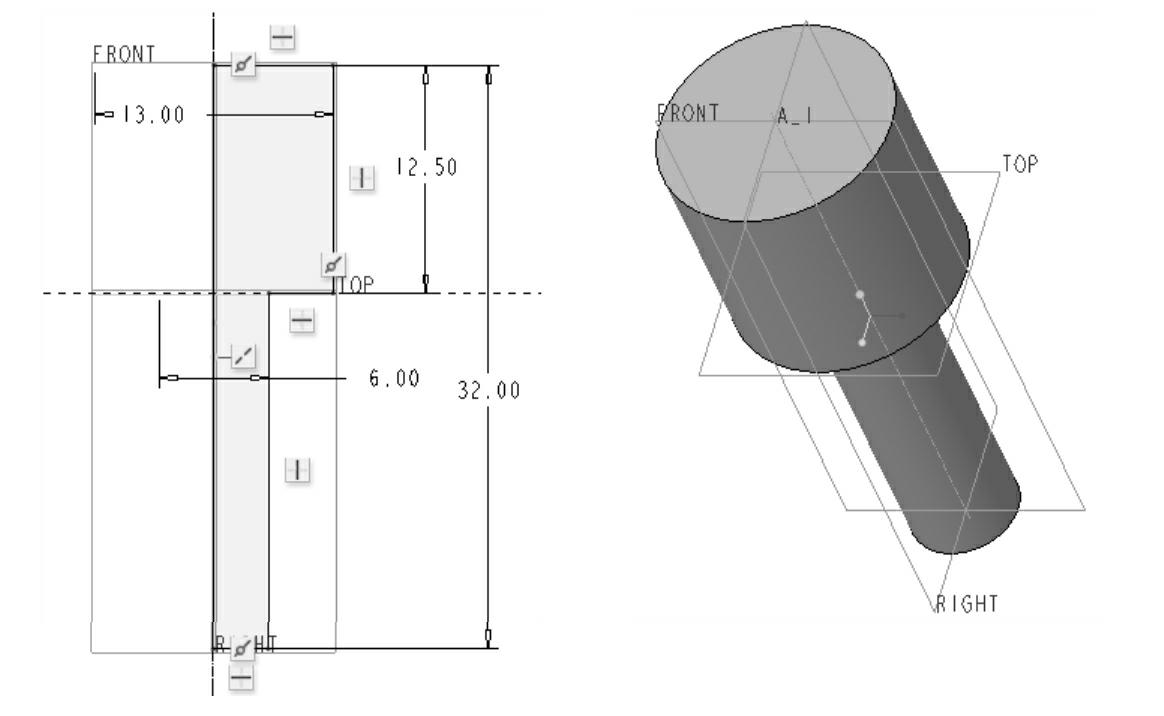

（2）利用“旋转”按钮
，创建如图5-19所示的一个旋转实体。
图5-19 创建旋转实体
（3）在功能区“模型”选项卡的“工程”面板中单击“孔”按钮
，打开“孔”选项卡，选中“创建标准孔”按钮
，并确保选中“添加攻丝”按钮
。

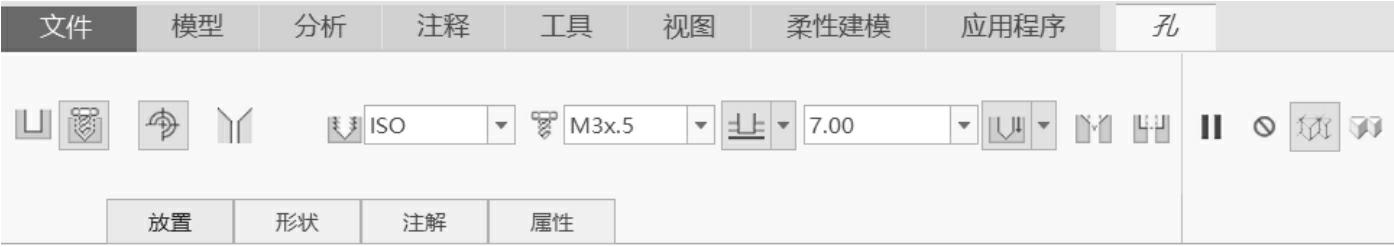

（4）在
（螺纹类型）下拉列表框中选择ISO，在
（螺钉尺寸）下拉列表框中选择“M3×.5”，在钻孔深度框中输入7，取消选中“添加埋头孔”按钮
和“添加沉孔”按钮
，如图5-20所示。
图5-20 设置参数

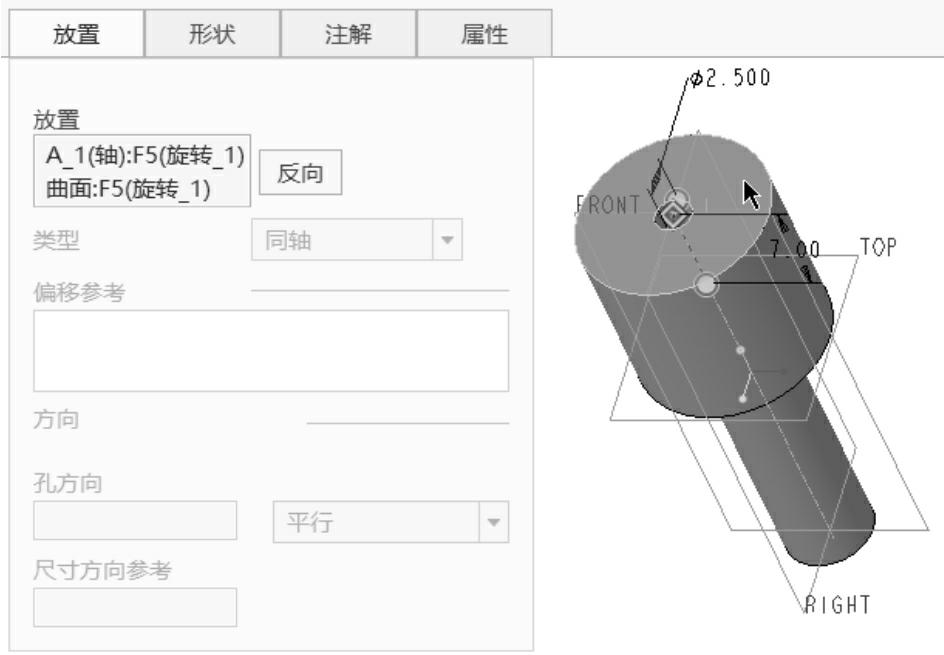

（5）在旋转特征中单击特征轴A_1，按住Ctrl键选择大圆端面，如图5-21所示。
图5-21 定义参考和放置类型

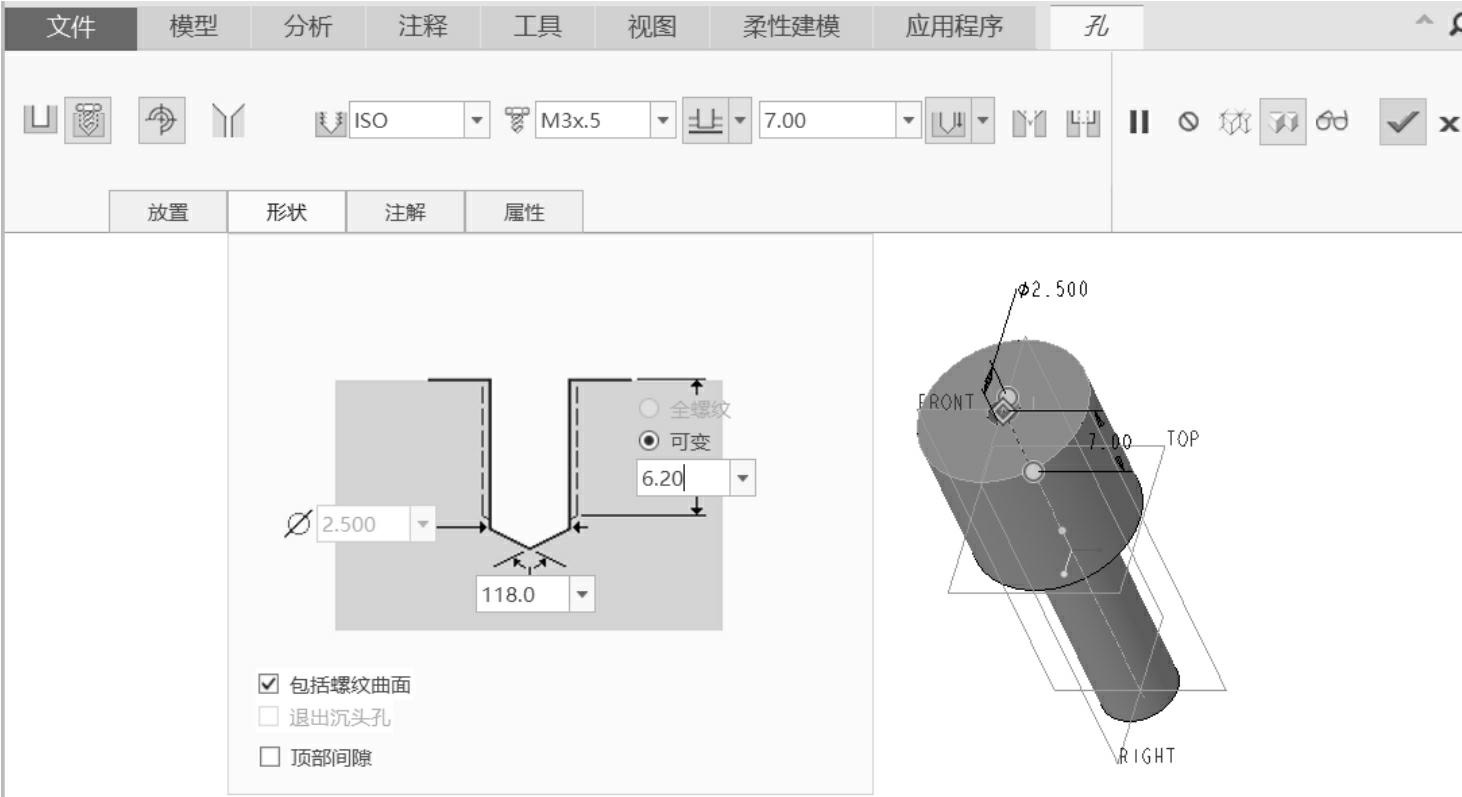

（6）打开“形状”滑出面板，默认选中“可变”单选按钮，输入螺纹深度为6.2，其他设置如图5-22所示。
图5-22 定义孔形状

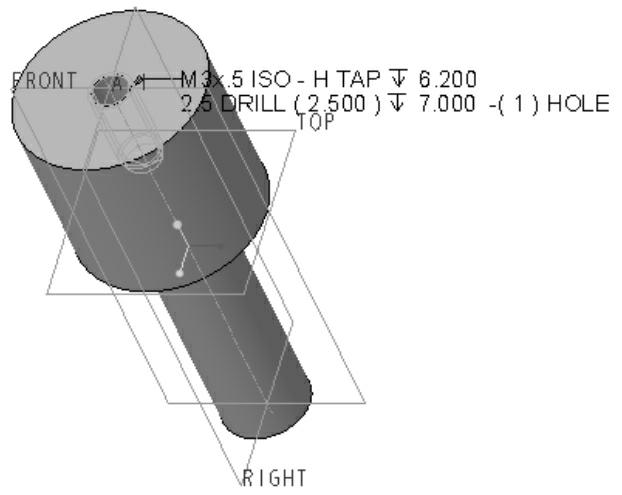

（7）单击“完成”按钮
，创建的标准孔如图5-23所示。
图5-23 创建的标准孔
经验
可以设置在图形窗口中不显示标准孔的信息，方法是在创建或编辑标准孔的过程中，在“孔”选项卡中打开“注解”滑出面板，取消选中“添加注解”复选框，单击确认即可。
