1.1 操作界面

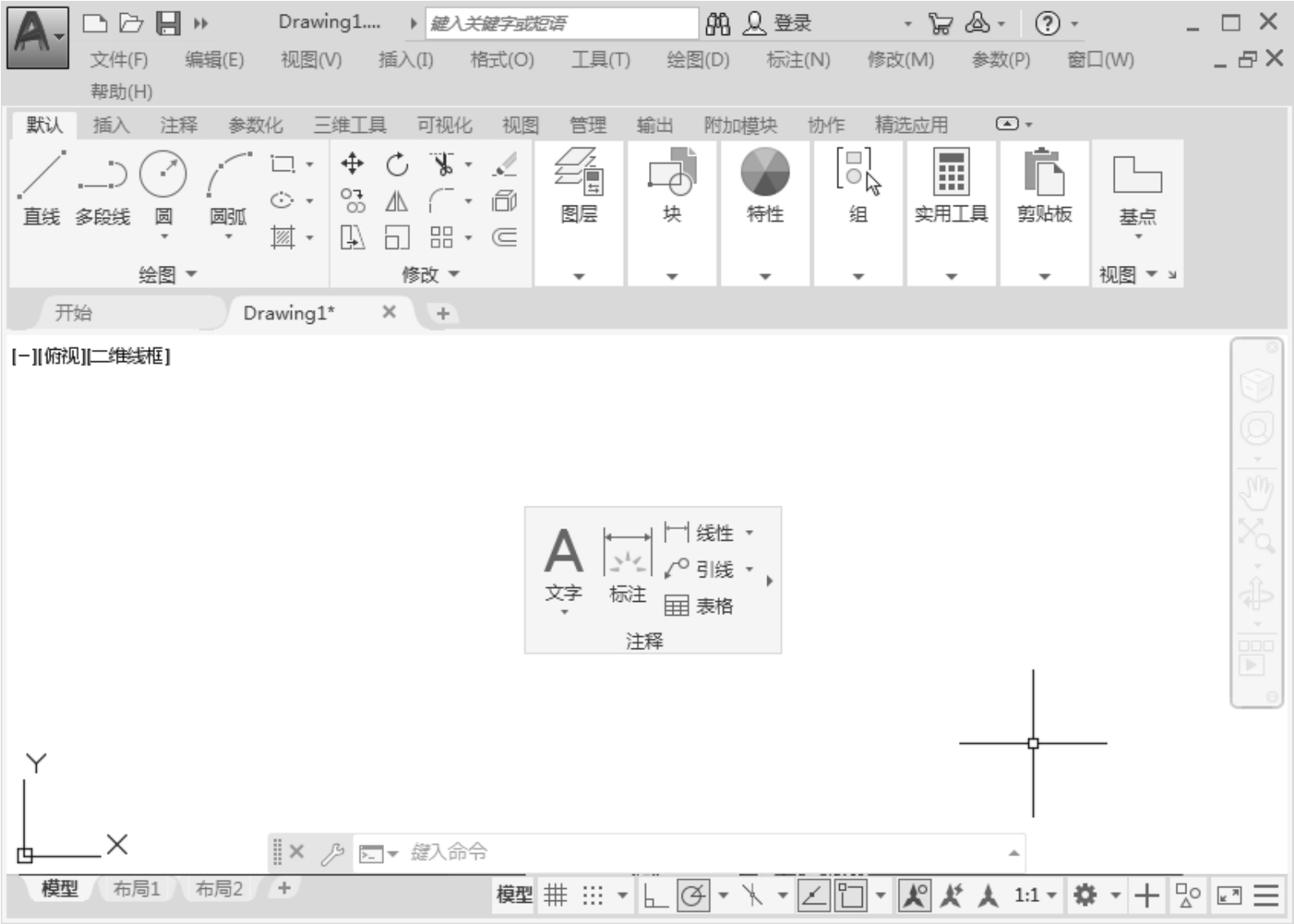

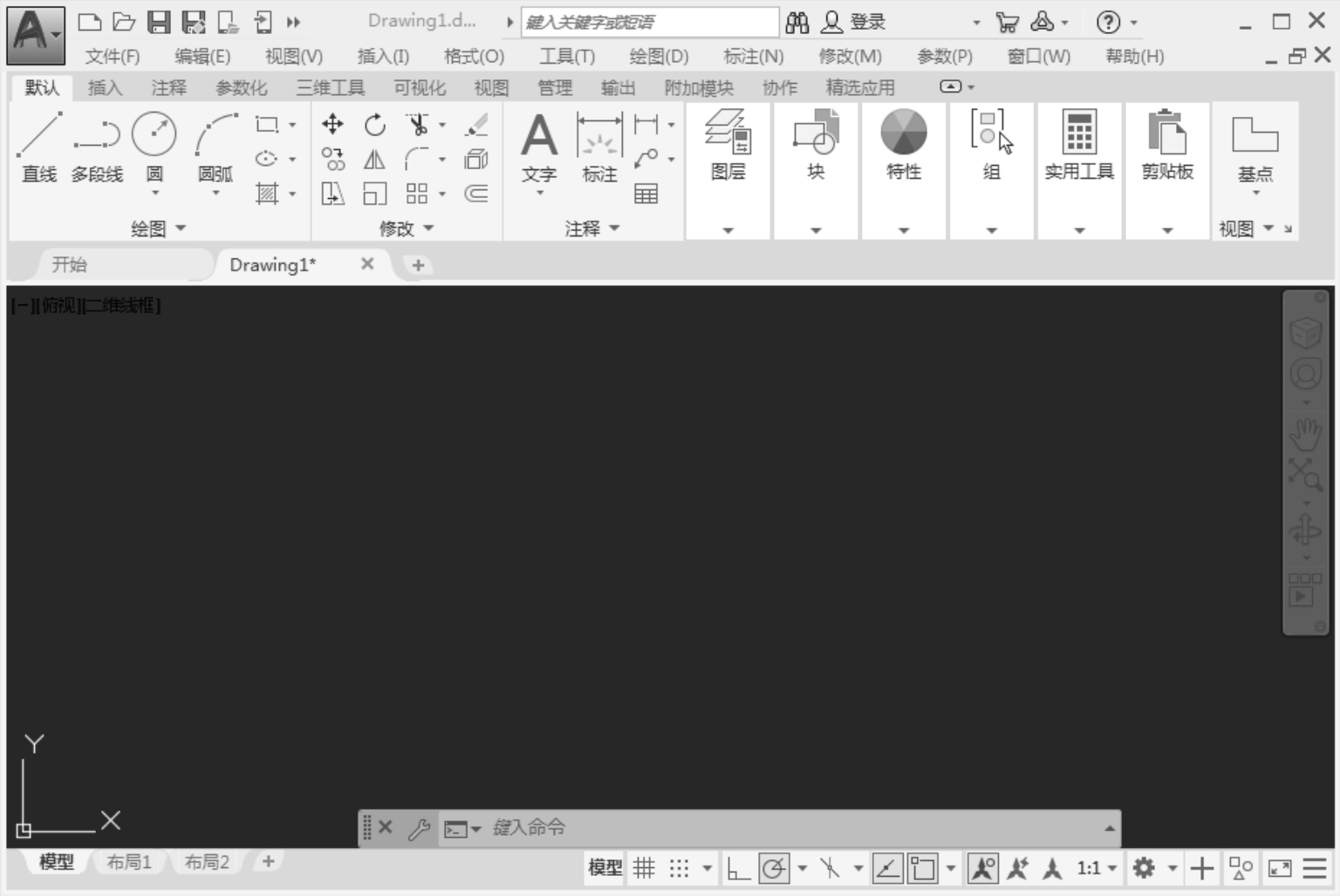

AutoCAD的操作界面是AutoCAD显示、编辑图形的区域。启动AutoCAD 2020中文版软件后的默认界面如图1-1所示。这个界面是AutoCAD 2009以后出现的新风格的界面，本书将采用AutoCAD默认风格的界面介绍。
图1-1 AutoCAD 2020中文版软件的默认界面

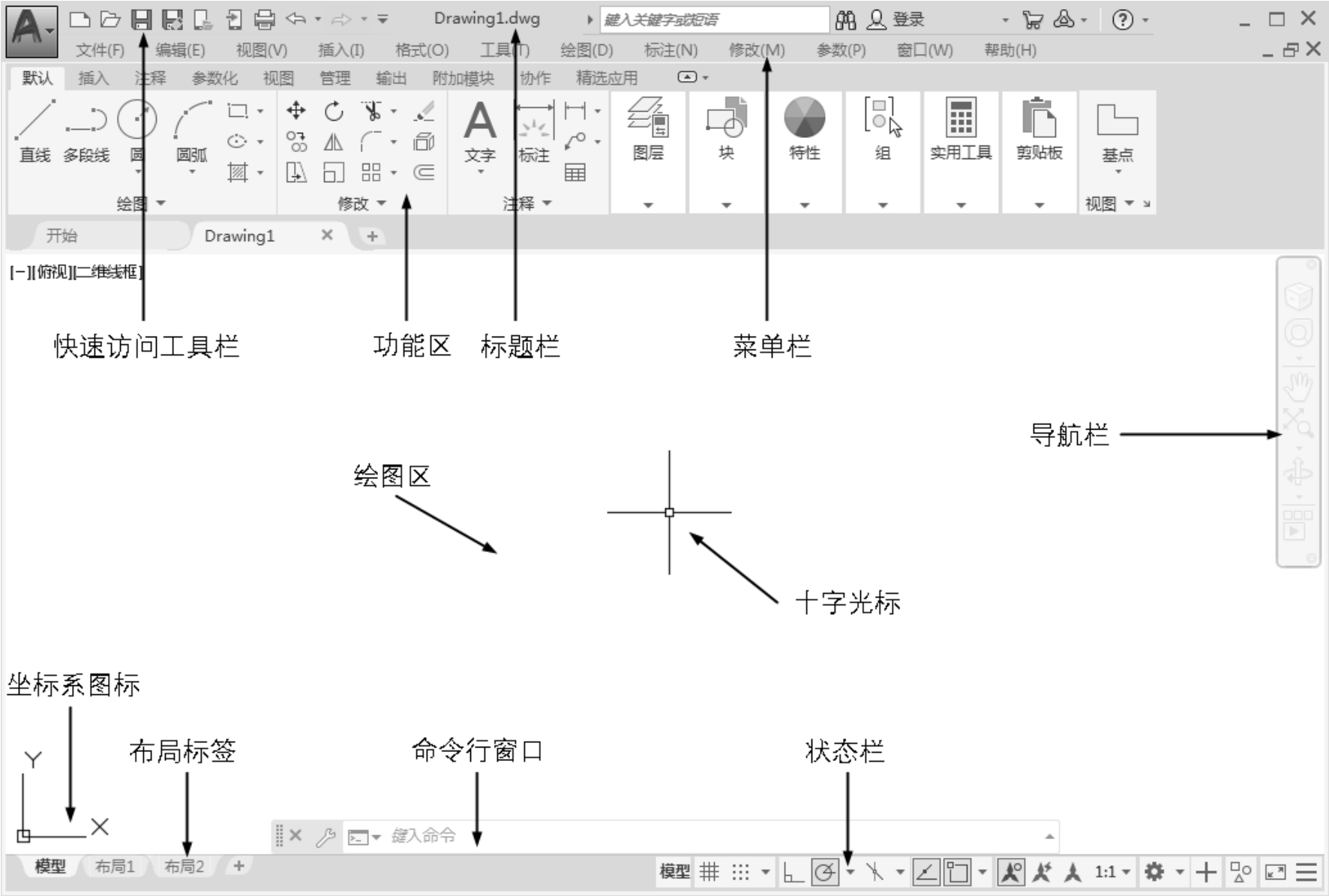

一个完整的草图与注释操作界面包括标题栏、绘图区、十字光标、坐标系图标、命令行窗口、状态栏、布局标签和快速访问工具栏等。
标题栏位于AutoCAD 2020绘图窗口的最上端。在标题栏中，显示了系统当前正在运行的应用程序（AutoCAD 2020和用户正在使用的图形文件）。在第一次启动AutoCAD时，在AutoCAD 2020绘图窗口的标题栏中，将显示AutoCAD 2020启动时自动创建并打开的图形文件的名称Drawing1.dwg，如图1-2所示。
图1-2 第一次启动AutoCAD 2020时的标题栏

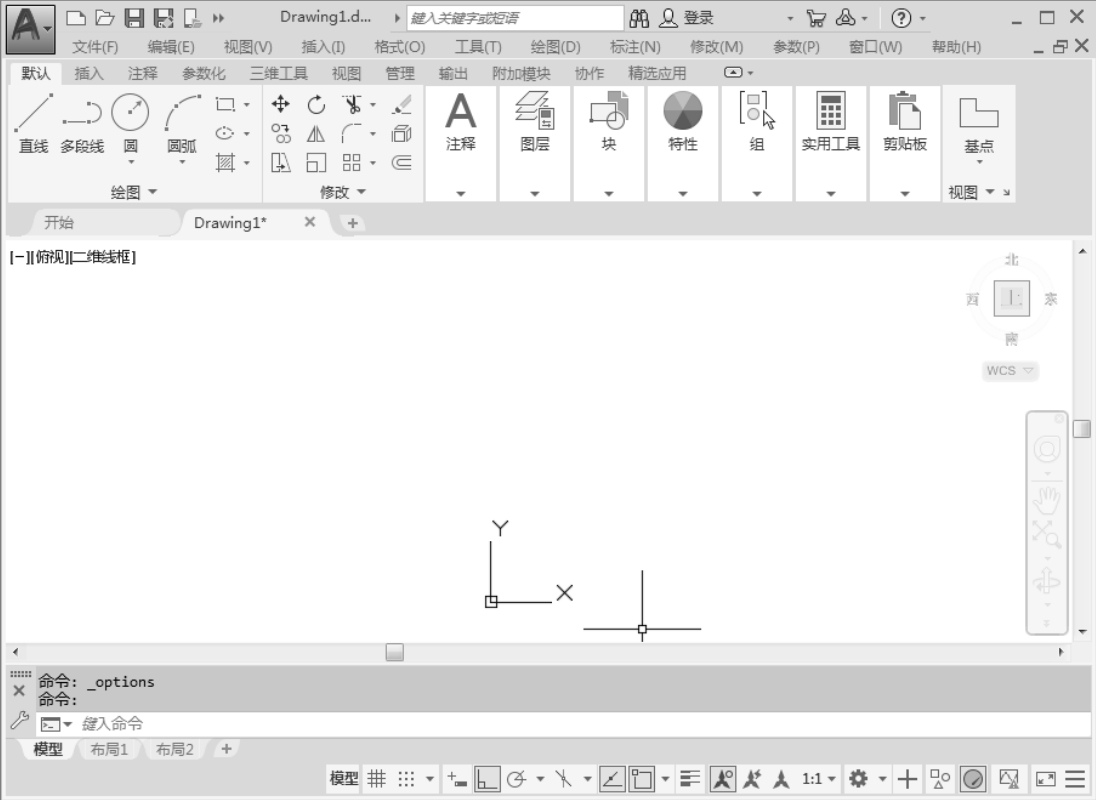

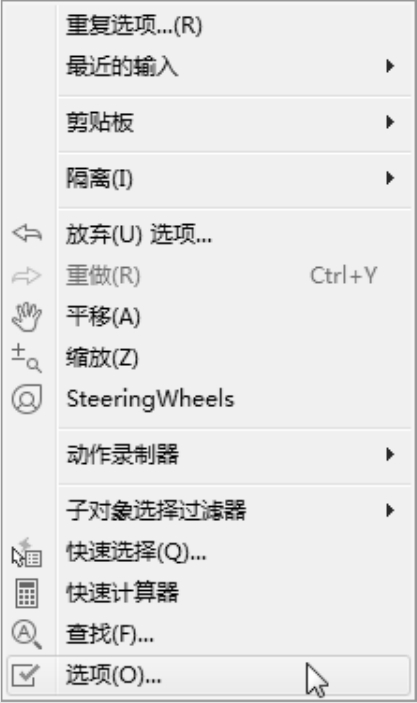

注意： 安装AutoCAD 2020后，默认的界面如图1-1所示，在绘图区中右击，打开快捷菜单，如图1-3所示，选择“选项”命令，打开“选项”对话框，选择“显示”选项卡，在“窗口元素”选项组中将“配色方案”设置为“明”，如图1-4所示，单击“确定”按钮，退出对话框，此时操作界面如图1-5所示。
图1-3 快捷菜单
图1-4 “选项”对话框
图1-5 AutoCAD 2020中文版的“明”操作界面
绘图区是指标题栏下方的大片空白区域，是用户绘制图形的区域，用户完成一幅设计图形的主要工作都是在绘图区完成的。
在绘图区域中，还有一个类似光标的十字线，其交点反映了光标在当前坐标系中的位置。在AutoCAD中，将该十字线称为光标，AutoCAD通过光标显示当前点的位置。十字线的方向与当前用户坐标系的X轴、Y轴方向平行，对于十字线的长度，系统预设其为屏幕大小的5%，如图1-6所示。
图1-6 “选项”对话框中的“显示”选项卡
系统预设光标的长度为屏幕大小的5%，用户可以根据绘图的实际需要更改其大小。改变光标大小的方法如下。

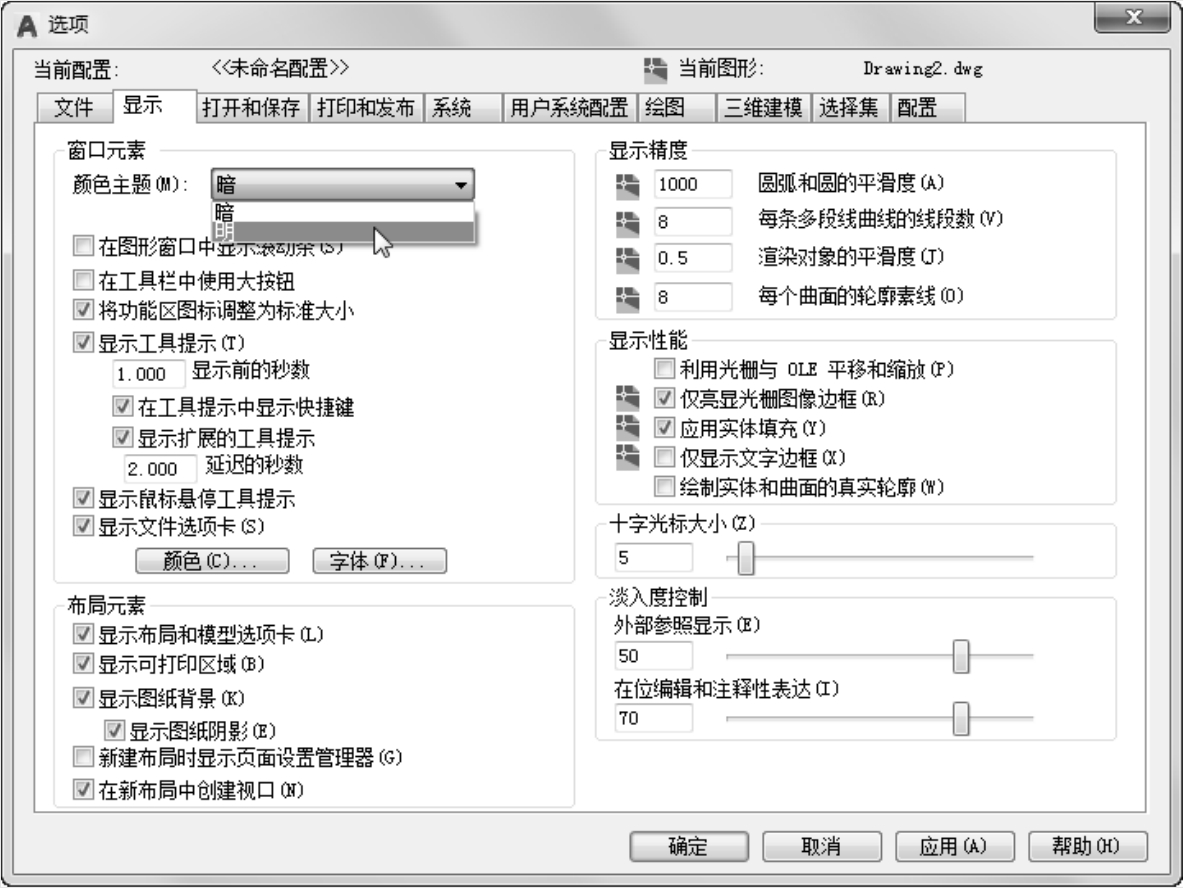

在绘图窗口中选择菜单栏中的“工具”→“选项”命令，弹出“选项”对话框，选择“显示”选项卡，在“十字光标大小”选项组的文本框中直接输入数值，或者拖动文本框后的滑块，即可对十字光标的大小进行调整，如图1-6所示。
此外，还可以通过设置系统变量CURSORSIZE的值，实现对其大小的更改。方法如下：
命令: CURSORSIZE↙
输入 CURSORSIZE 的新值 <5>:
在提示下输入新值即可，默认值为5%。
在默认情况下，AutoCAD 2020的绘图窗口是黑色背景、白色线条，这不符合多数用户的习惯，因此修改绘图窗口颜色是多数用户都需要进行的操作。
修改绘图窗口颜色的步骤如下。

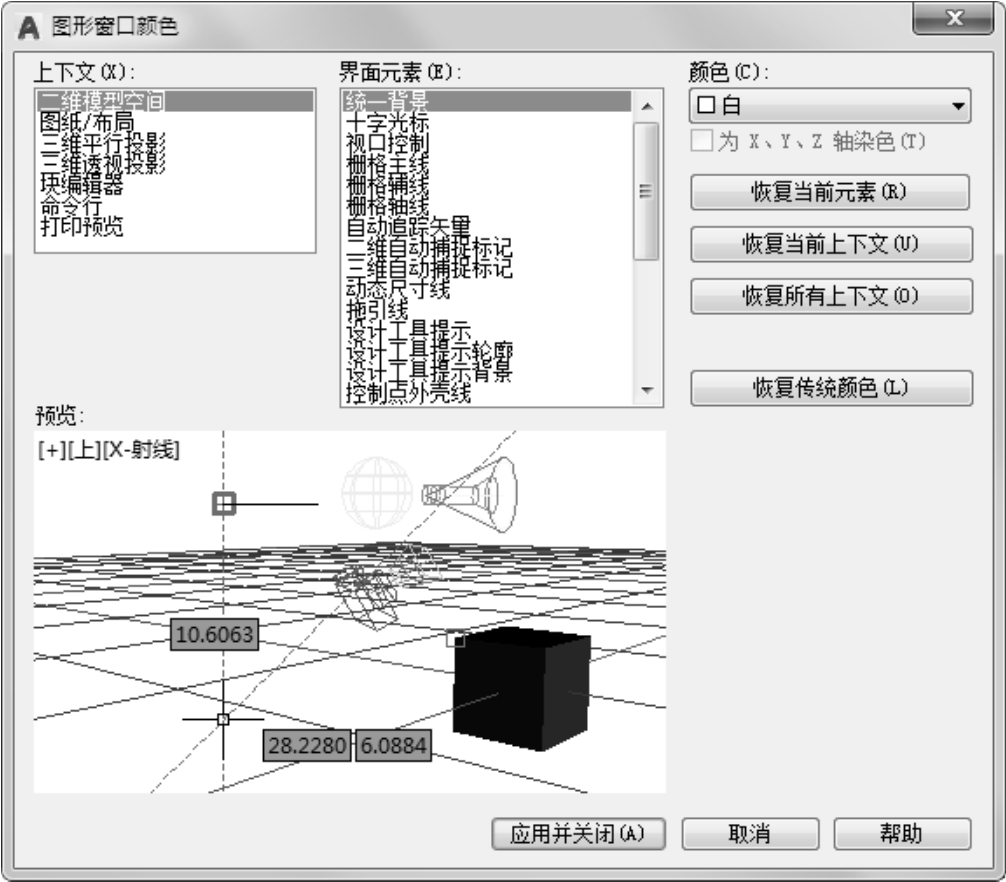

（1）在如图1-6所示的选项卡中单击“窗口元素”选项组中的“颜色”按钮，打开如图1-7所示的“图形窗口颜色”对话框。
（2）在“颜色”下拉列表框中选择需要的窗口颜色，然后单击“应用并关闭”按钮。通常按视觉习惯选择白色为窗口颜色。
在AutoCAD快速访问工具栏处调出菜单栏，如图1-8所示，调出后的菜单栏如图1-9所示。同其他Windows程序一样，AutoCAD的菜单也是下拉形式的，并在菜单中包含子菜单。
图1-7 “图形窗口颜色”对话框

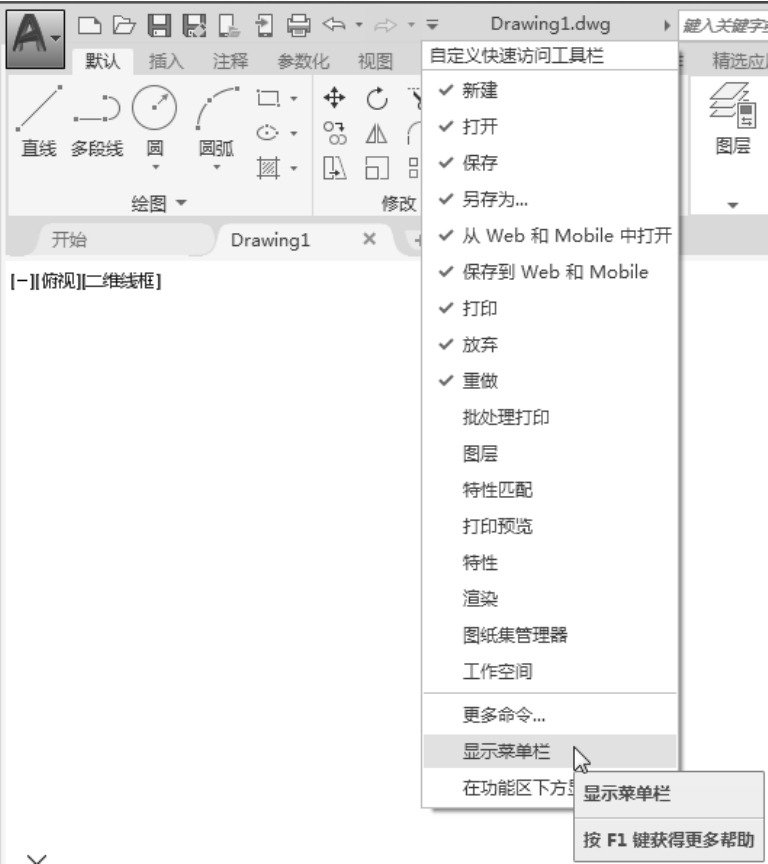

图1-8 调出菜单栏

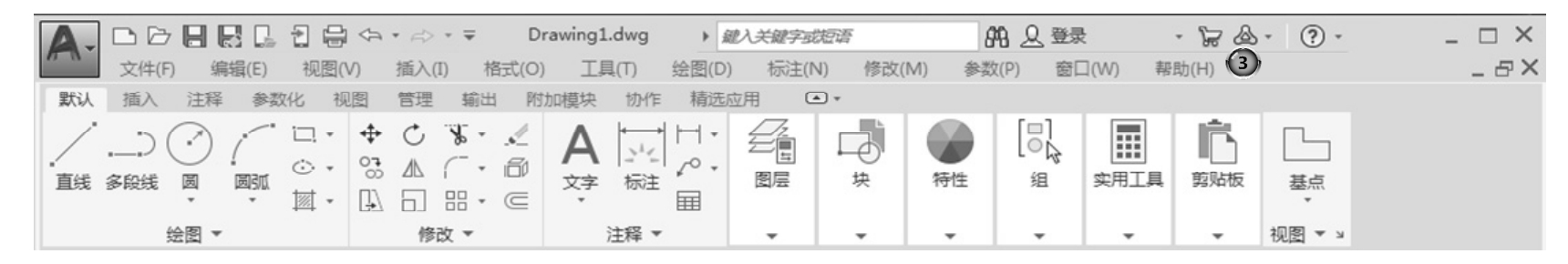

图1-9 菜单栏显示界面
菜单栏位于AutoCAD 2020绘图窗口标题栏的下方，包含12个菜单，分别是“文件”“编辑”“视图”“插入”“格式”“工具”“绘图”“标注”“修改”“参数”“窗口”“帮助”。
一般来讲，AutoCAD 2020下拉菜单中的命令分为以下3种。

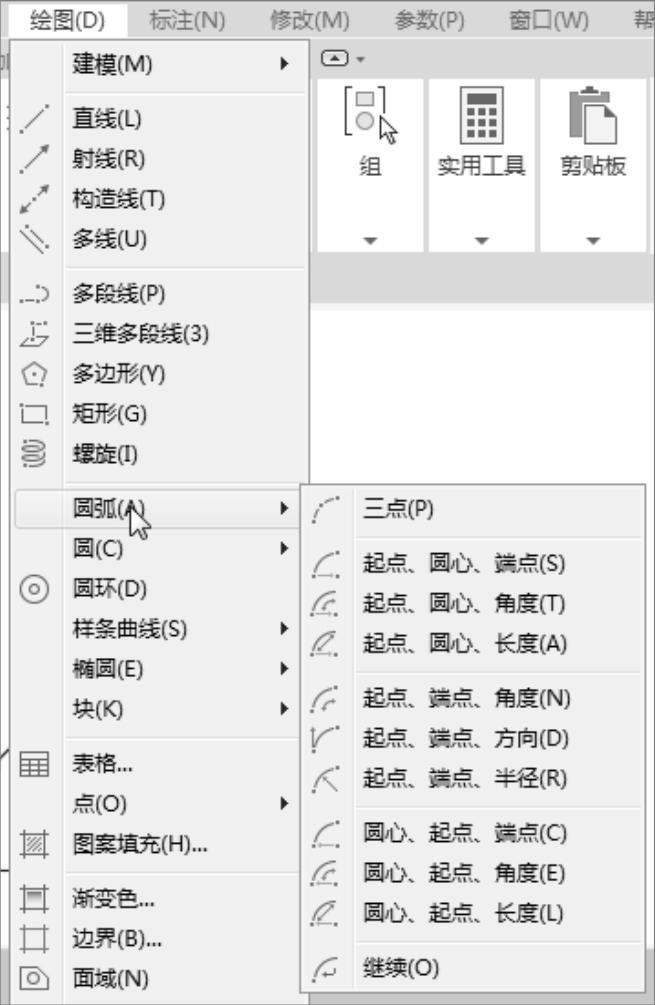

带有小三角形的菜单命令：这种类型的命令后面带有子菜单，例如，单击“绘图”菜单，用鼠标指向其下拉菜单中的“圆弧”命令，屏幕上就会进一步下拉出“圆弧”子菜单中所包含的命令，如图1-10所示。

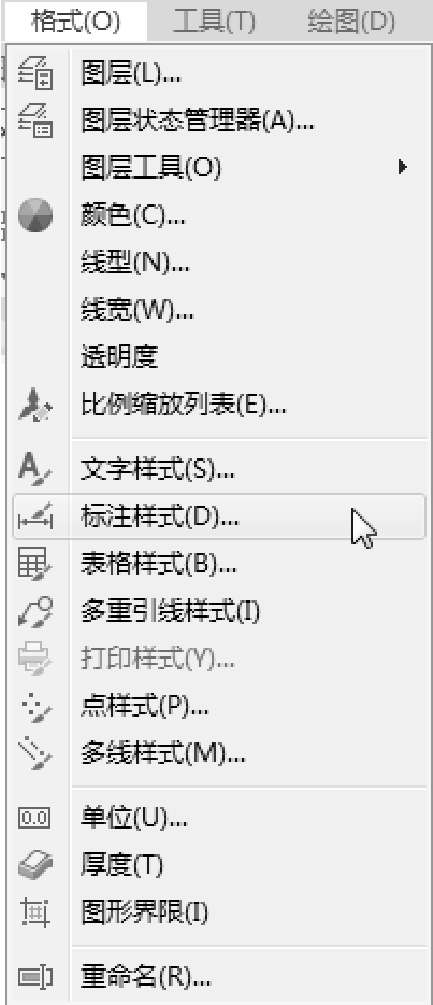

打开对话框的菜单命令：这种类型的命令，后面带有省略号，例如，单击菜单栏中的“格式”菜单，选择其下拉菜单中的“表格样式”命令，如图1-11所示。屏幕上就会打开对应的“表格样式”对话框，如图1-12所示。
图1-10 带有子菜单的菜单命令
图1-11 激活相应对话框的菜单命令

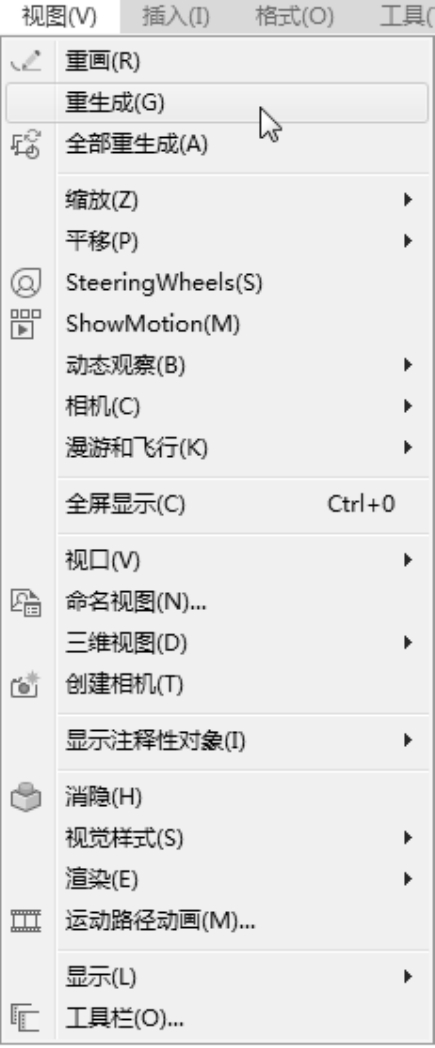

直接操作的菜单命令：这种类型的命令将直接进行相应的绘图或其他操作，例如，选择“视图”菜单中的“重生成”命令，系统将刷新显示所有视口，如图1-13所示。

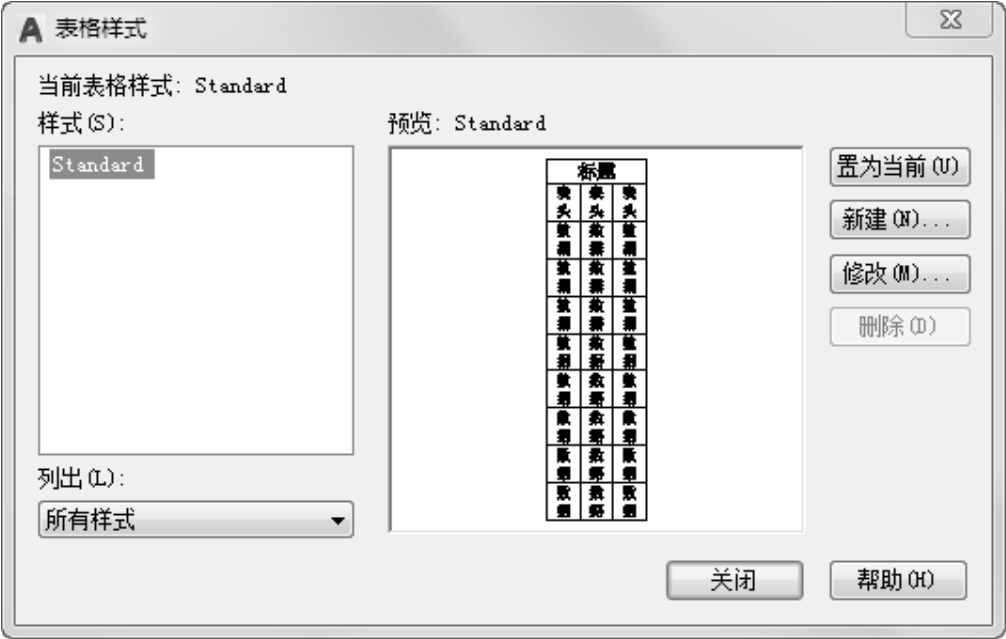

图1-12 “表格样式”对话框
图1-13 直接执行菜单命令
在绘图区域的左下角，有一个箭头指向图标，称为坐标系图标，表示用户绘图时正在使用的坐标系形式。根据工作需要，用户可以选择将其关闭，方法是选择“视图”→“显示”→“UCS图标”→“开”命令，如图1-14所示。

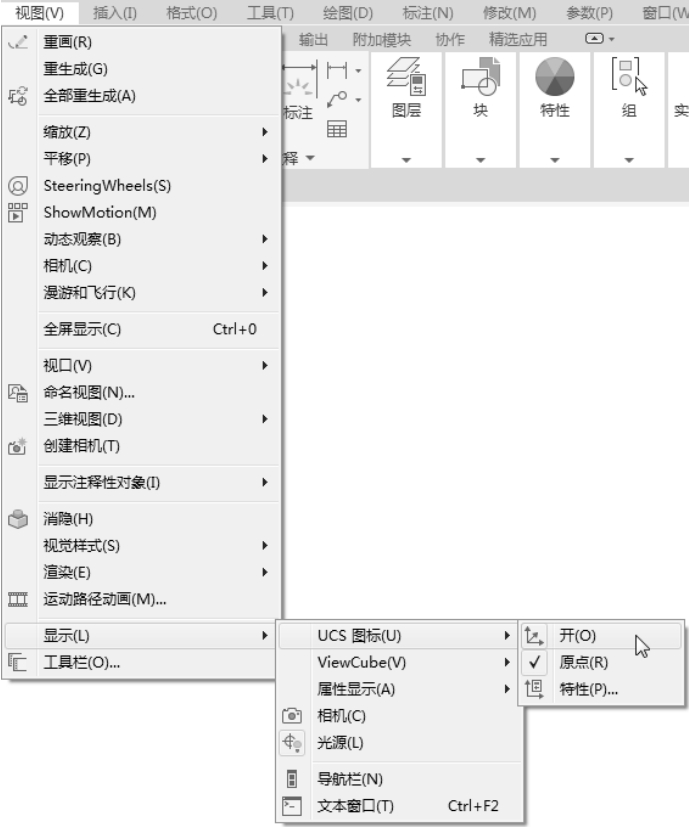

图1-14 “视图”菜单

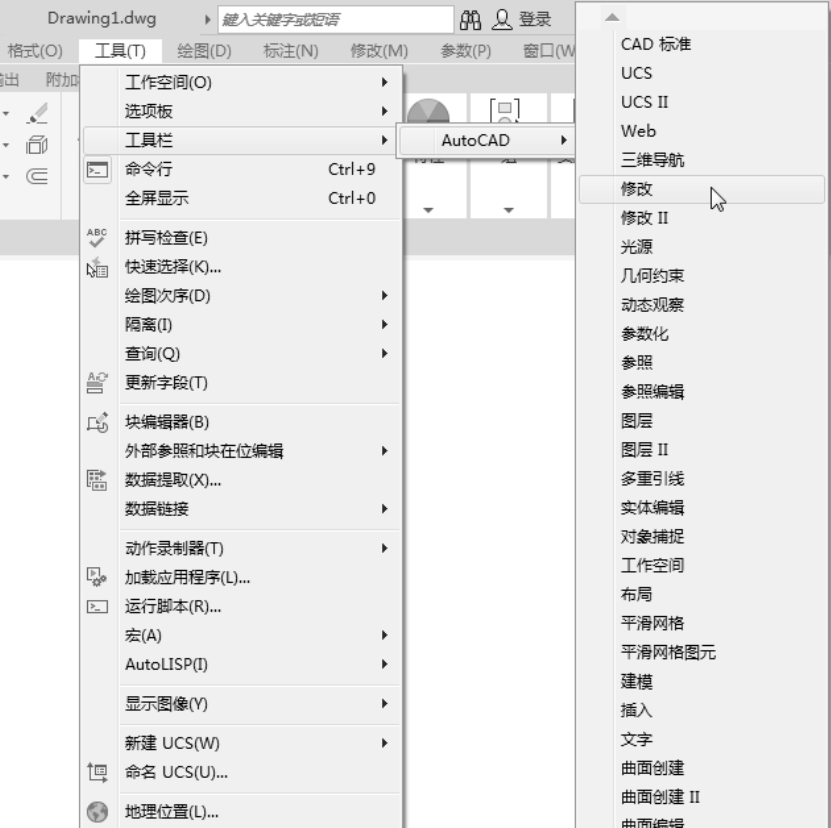

工具栏是一组图标型工具的集合，选择菜单栏中的“工具”→“工具栏”→AutoCAD命令，如图1-15所示。选择相应的工具栏命令，即可调出所需要的工具栏，将光标移动到某个图标，稍停片刻即在该图标一侧显示相应的工具提示，此时，单击图标即可启动相应命令。
图1-15 调出工具栏
调出一个工具栏后，也可将光标放在任一工具栏的非标题区，单击鼠标右键，系统会自动打开单独的工具栏标签列表，如图1-16所示。用鼠标单击某一个未在界面显示的工具栏名，系统自动在界面打开该工具栏；反之，关闭工具栏。

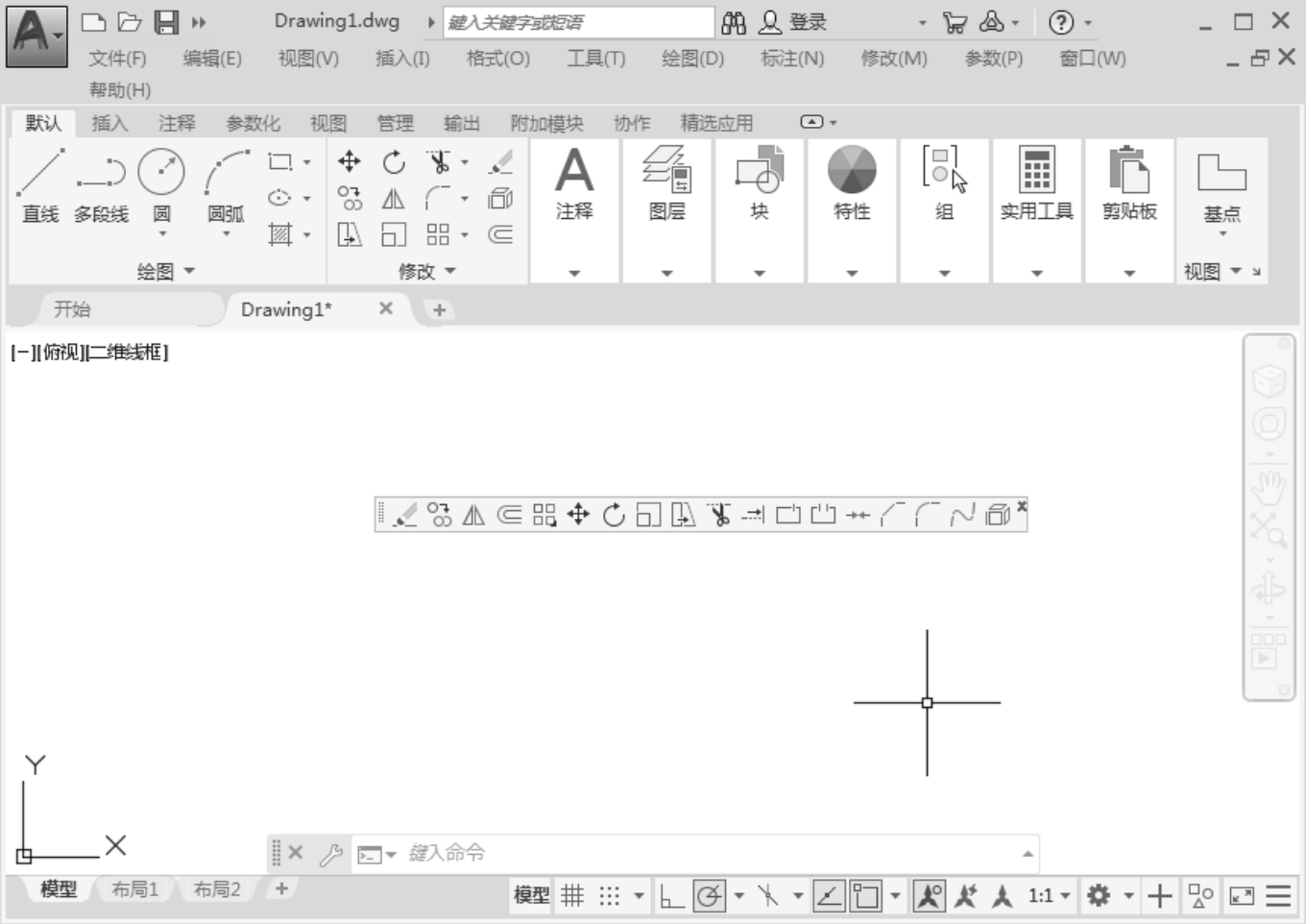

工具栏可以在绘图区“浮动”，如图1-17所示。此时显示该工具栏标题，并可关闭该工具栏，用鼠标可以拖动“浮动”工具栏到图形区边界，使它变为“固定”工具栏，此时该工具栏标题隐藏，也可以将“固定”工具栏拖出，使它成为“浮动”工具栏。

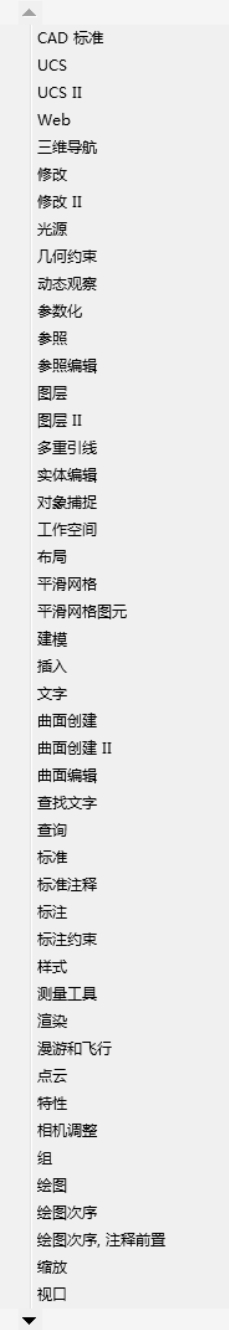

图1-16 工具栏标签列表
图1-17 “浮动”工具栏

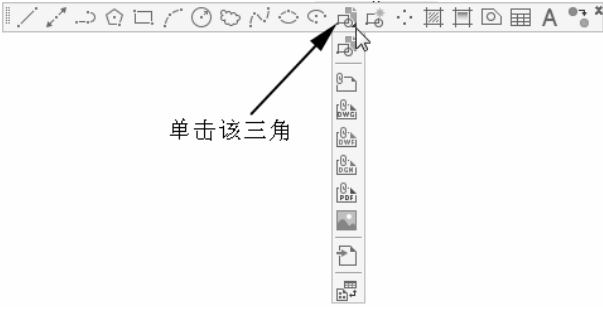

在有些图标的右下角带有一个小三角，按住鼠标左键会打开相应的工具栏，如图1-18所示，按住鼠标左键，将光标移动到某一图标上然后释放，该图标就成为当前图标。单击当前图标，即可执行相应命令。
图1-18 打开工具栏
命令行窗口是输入命令名和显示命令提示的区域，默认的命令行窗口布置在绘图区下方，是若干文本行。对于命令行窗口，有以下几点需要说明。
（1）移动拆分条，可以扩大或缩小命令行窗口。
（2）可以拖动命令行窗口，使其布置在屏幕上的其他位置。默认情况下布置在图形窗口的下方。如果屏幕中不显示命令行窗口，则可以按Ctrl+9快捷键将其显示出来。

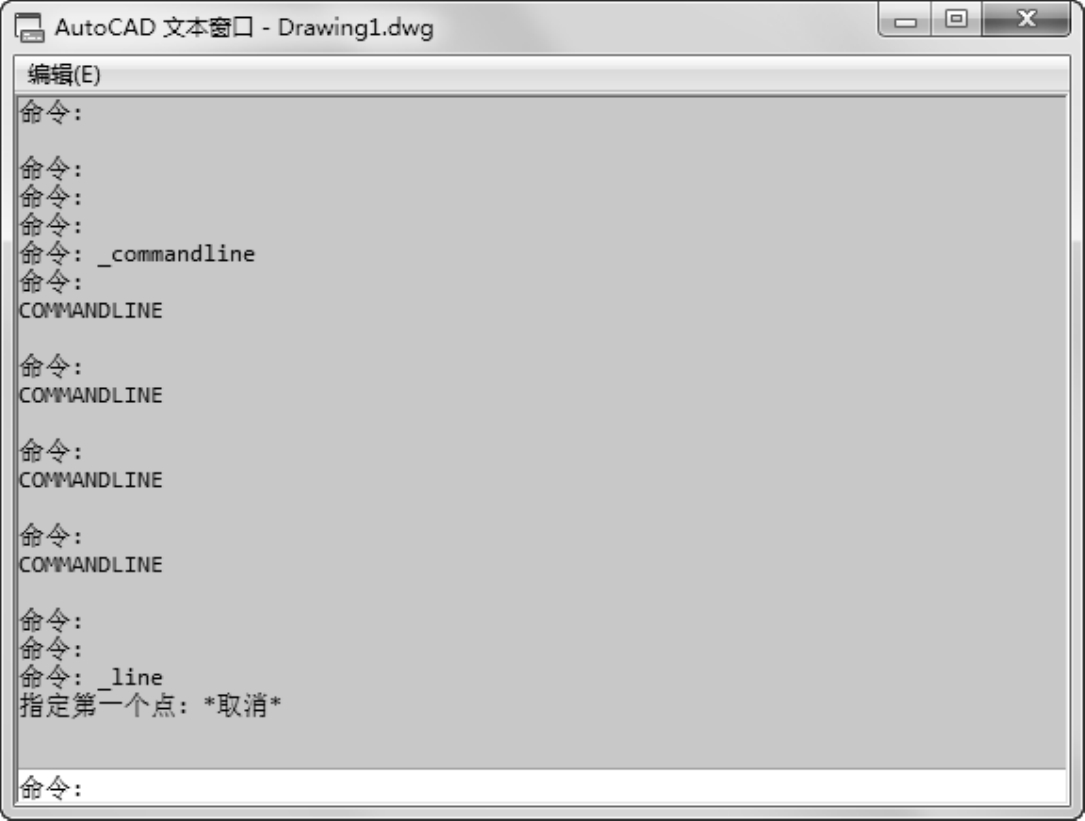

（3）对当前命令行窗口中输入的内容，可以按F2键用文本编辑的方法进行编辑，如图1-19所示（只有按Ctrl+9快捷键将命令行窗口隐藏时，按F2键才能打开AutoCAD文本窗口，否则将只显示命令和操作列表）。AutoCAD文本窗口和命令行窗口相似，它可以显示当前AutoCAD进程中命令的输入和执行过程，在执行AutoCAD中的某些命令时，它会自动切换到文本窗口，列出有关信息。
图1-19 文本窗口
（4）AutoCAD通过命令行窗口反馈各种信息，包括出错信息，因此，用户要时刻关注在命令行窗口中出现的信息。
AutoCAD 2020系统默认设定一个模型空间布局标签和“布局1”“布局2”两个图纸空间布局标签。
布局是系统为绘图设置的一种环境，包括图纸大小、尺寸单位、角度设定、数值精确度等，在系统预设的3个标签中，这些环境变量都保持默认设置。用户可根据实际需要改变这些变量的值。
AutoCAD的空间分模型空间和图纸空间。模型空间就是通常所说的绘图环境，而在图纸空间中，用户可以创建称为“浮动视口”的区域，以不同视图显示所绘图形。用户可以在图纸空间中调整浮动视口，并决定所包含视图的缩放比例。如果选择图纸空间，则可打印多个视图，用户可以打印任意布局的视图。
AutoCAD 2020系统默认打开模型空间，用户可以通过单击鼠标选择需要的布局。
状态栏在操作界面的底部，依次有“坐标”“模型空间”“栅格”“捕捉模式”“推断约束”“动态输入”“正交模式”“极轴追踪”“等轴测草图”“对象捕捉追踪”“二维对象捕捉”“线宽”“透明度”“选择循环”“三维对象捕捉”“动态UCS”“选择过滤”“小控件”“注释可见性”“自动缩放”“注释比例”“切换工作空间”“注释监视器”“单位”“快捷特性”“锁定用户界面”“隔离对象”“图形特性”“全屏显示”“自定义”30个功能按钮。单击这些开关按钮，可以实现这些功能的开和关。通过部分按钮也可以控制图形或绘图区的状态。
注意： 默认情况下，不会显示所有工具，可以通过状态栏上最右侧的按钮，选择要从“自定义”菜单显示的工具。状态栏上显示的工具可能会发生变化，具体取决于当前的工作空间以及当前显示的是“模型”选项卡还是“布局”选项卡。

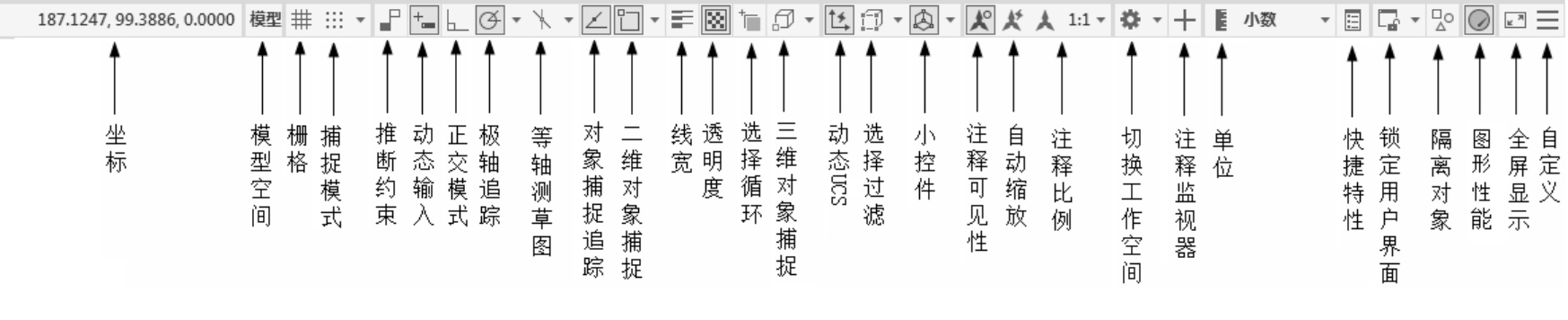

下面对状态栏上的按钮做简单介绍，如图1-20所示。
图1-20 状态栏
（1）坐标：显示工作区鼠标放置点的坐标。
（2）模型空间：在模型空间与布局空间之间进行转换。
（3）栅格：栅格是覆盖整个坐标系（UCS）XY平面的直线或点组成的矩形图案。使用栅格类似于在图形下放置一张坐标纸。利用栅格可以对齐对象，并直观显示对象之间的距离。
（4）捕捉模式：对象捕捉对于在对象上指定精确位置非常重要。不论何时提示输入点，都可以指定对象捕捉。默认情况下，当光标移到对象的对象捕捉位置时，将显示标记和工具提示。
（5）推断约束：自动在正在创建或编辑的对象与对象捕捉的关联对象或点之间应用约束。
（6）动态输入：在光标附近显示出一个提示框（称之为“工具提示”），工具提示中显示出对应的命令提示和光标的当前坐标值。
（7）正交模式：将光标限制在水平或垂直方向上移动，以便于精确地创建和修改对象。当创建或移动对象时，可以使用“正交”模式将光标限制在相对于用户坐标系（UCS）的水平或垂直方向上。
（8）极轴追踪：使用极轴追踪，光标将按指定角度进行移动。创建或修改对象时，可以使用“极轴追踪”来显示由指定的极轴角度所定义的临时对齐路径。
（9）等轴测草图：通过设定“等轴测捕捉／栅格”，可以很容易地沿3个等轴测平面之一对齐对象。尽管等轴测图形看似三维图形，但它实际上是由二维图形表示，因此不能期望提取三维距离和面积、从不同视点显示对象或自动消除隐藏线。
（10）对象捕捉追踪：使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径进行追踪。已获取的点将显示一个小加号（+），一次最多可以获取7个追踪点。获取点之后，在绘图路径上移动光标，将显示相对于获取点的水平、垂直或极轴对齐路径，例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。
（11）二维对象捕捉：使用执行对象捕捉设置（也称为对象捕捉），可以在对象上的精确位置指定捕捉点。选择多个选项后，将应用选定的捕捉模式，以返回距离靶框中心最近的点。按Tab键以在这些选项之间循环。
（12）线宽：分别显示对象所在图层中设置的不同宽度，而不是统一线宽。
（13）透明度：使用该命令，可调整绘图对象显示的明暗程度。
（14）选择循环：当一个对象与其他对象彼此接近或重叠时，准确地选择某一个对象是很困难的，使用选择循环的命令，单击鼠标，弹出“选择集”列表框，里面列出了鼠标单击周围的图形，然后在列表中选择所需的对象。
（15）三维对象捕捉：三维中的对象捕捉与在二维中工作的方式类似，不同之处在于在三维中可以投影对象捕捉。
（16）动态UCS：在创建对象时使UCS的XY平面自动与实体模型上的平面临时对齐。
（17）选择过滤：根据对象特性或对象类型对选择集进行过滤。当按下图标后，只选择满足指定条件的对象，其他对象将被排除在选择集之外。
（18）小控件：帮助用户沿三维轴或平面移动、旋转或缩放一组对象。
（19）注释可见性：当图标亮显时表示显示所有比例的注释性对象；当图标变暗时表示仅显示当前比例的注释性对象。
（20）自动缩放：更改注释比例时，自动将比例添加到注释对象。

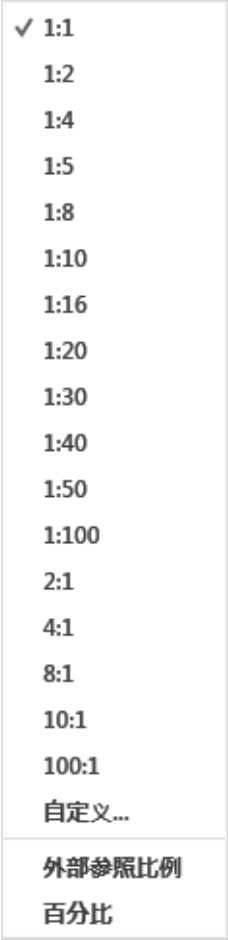

（21）注释比例：单击注释比例右下角小三角符号，弹出注释比例列表，如图1-21所示，可以根据需要选择适当的注释比例。
图1-21 注释比例
（22）切换工作空间：进行工作空间转换。
（23）注释监视器：打开仅用于所有事件或模型文档事件的注释监视器。
（24）单位：指定线性和角度单位的格式和小数位数。
（25）快捷特性：控制快捷特性面板的使用与禁用。
（26）锁定用户界面：单击该按钮，锁定工具栏、面板和可固定窗口的位置和大小。
（27）隔离对象：当选择隔离对象时，在当前视图中显示选定对象，所有其他对象都暂时隐藏；当选择隐藏对象时，在当前视图中暂时隐藏选定对象，所有其他对象都可见。
（28）图形特性：设定图形卡的驱动程序以及设置硬件加速的选项。
（29）全屏显示：该选项可以清除Windows窗口中的标题栏、功能区和选项板等界面元素，使AutoCAD的绘图窗口全屏显示，如图1-22所示。
图1-22 全屏显示
（30）自定义：状态栏可以提供重要信息，而无须中断工作流。使用MODEMACRO系统变量可将应用程序所能识别的大多数数据显示在状态栏中。使用该系统变量的计算、判断和编辑功能可以完全按照用户的要求构造状态栏。

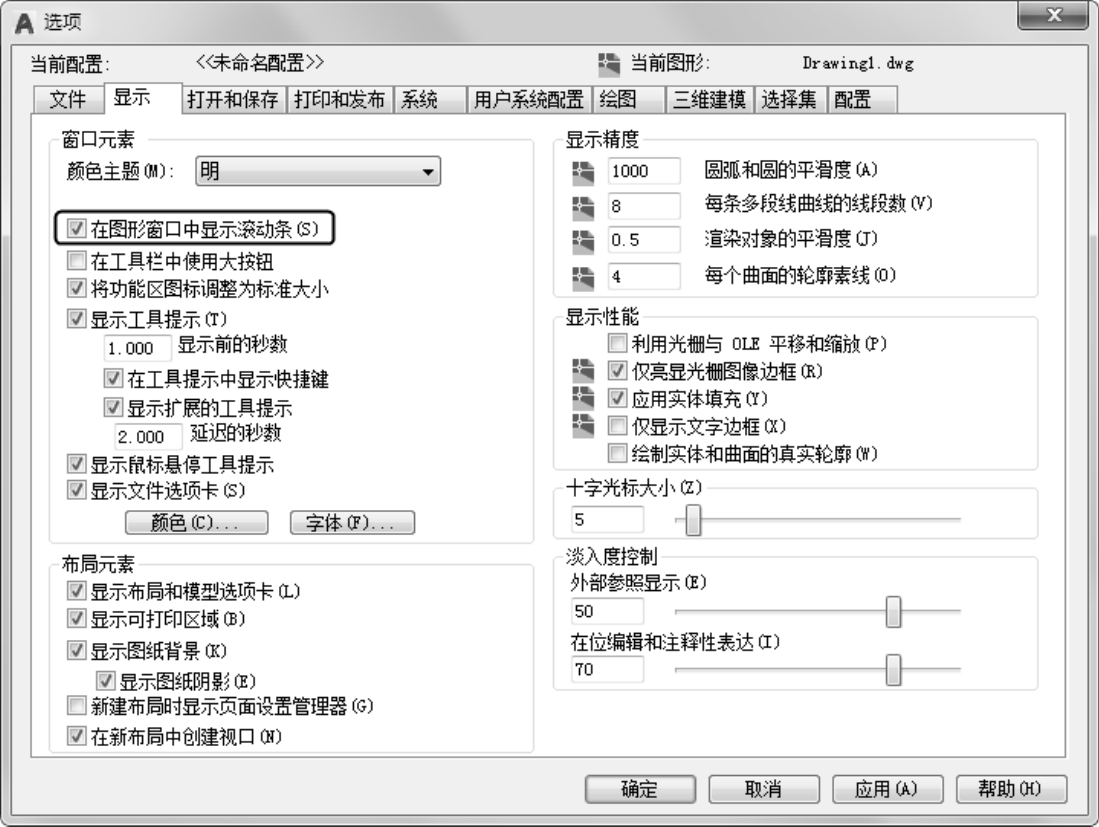

打开的AutoCAD 2020默认界面是不显示滚动条的，我们需要把滚动条调出来，选择菜单栏中的“工具”→“选项”命令，系统打开“选项”对话框，选择“显示”选项卡，将“窗口元素”选项组中的“在图形窗口中显示滚动条”复选框选中，如图1-23所示。

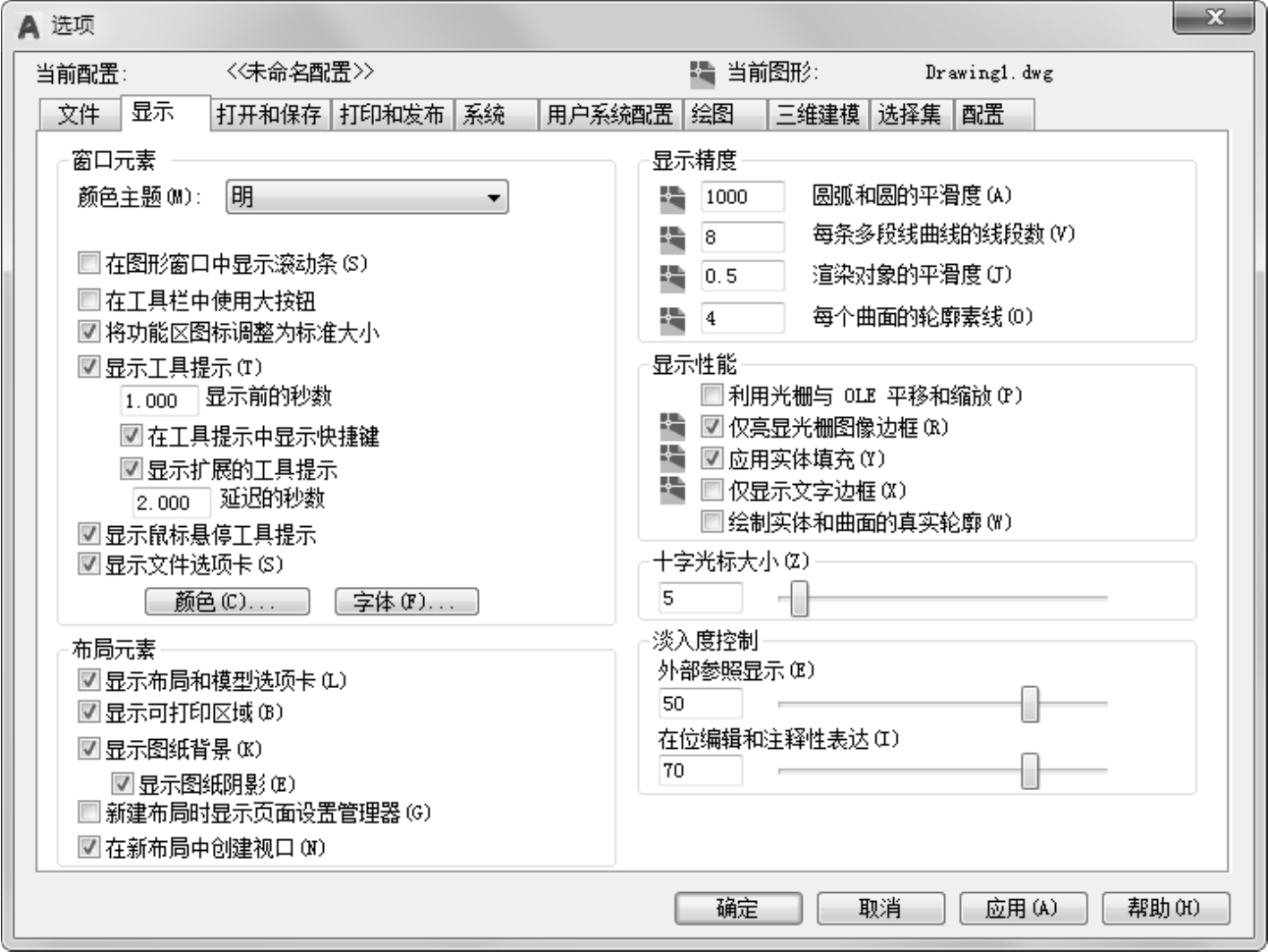

图1-23 “选项”对话框中的“显示”选项卡
滚动条包括水平滚动条和垂直滚动条，用于左右或上下移动绘图窗口内的图形。用鼠标拖动滚动条中的滑块或单击滚动条两侧的三角按钮，即可移动图形，如图1-24所示。
图1-24 显示滚动条
该工具栏包括“新建”“打开”“保存”“放弃”“重做”“打印”等几个常用的工具。用户也可以单击本工具栏后面的下拉按钮设置需要的常用工具。
该工具栏包括“搜索”、Autodesk 360、Autodesk Exchange应用程序、“保持连接”和“帮助”等几个常用的数据交互访问工具。
在默认情况下，功能区包括“默认”选项卡、“插入”选项卡、“注释”选项卡、“参数化”选项卡、“视图”选项卡、“管理”选项卡、“输出”选项卡、“附加模块”选项卡、“协作”以及“精选应用”选项卡，如图1-25所示（所有的选项卡显示面板如图1-26所示）。每个选项卡集成了相关的操作工具，方便用户的使用。用户可以单击功能区选项后面的
按钮控制功能的展开与收缩。

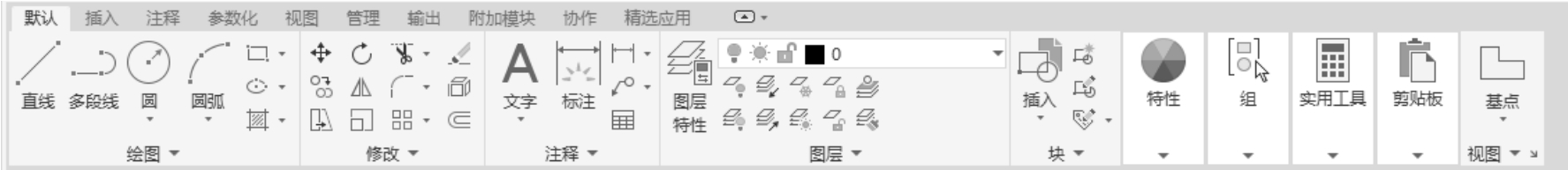

图1-25 默认情况下出现的选项卡

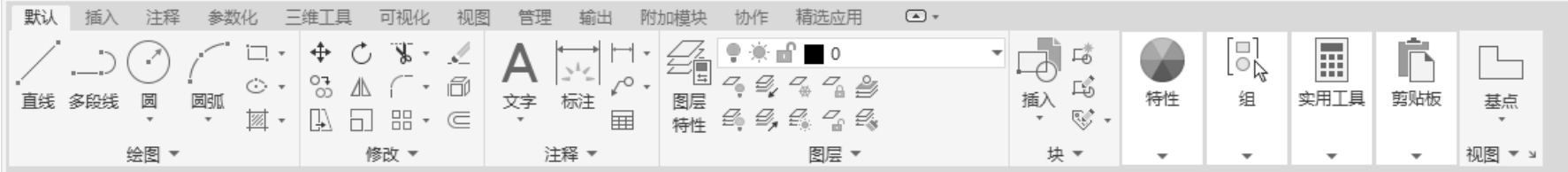

图1-26 所有的选项卡

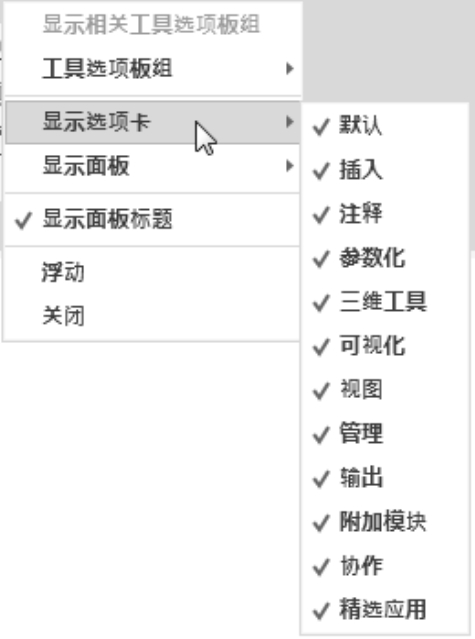

将光标放在面板中任意位置处，单击鼠标右键，打开如图1-27所示的快捷菜单。单击某一个未在功能区显示的选项卡名，系统自动在功能区打开该选项卡，反之，关闭选项卡。（调出面板的方法与调出选项板的方法类似，这里不再赘述）
图1-27 快捷菜单

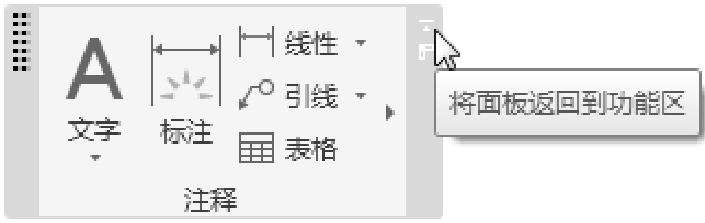

面板可以在绘图区“浮动”（见图1-28），将光标放到浮动面板的右上角位置处，显示“将面板返回到功能区”，如图1-29所示，单击此处，使它变为“固定”面板，也可以把“固定”面板拖出，使它成为“浮动”面板。
图1-28 “浮动”面板
图1-29 “绘图”面板
