2.7　多线

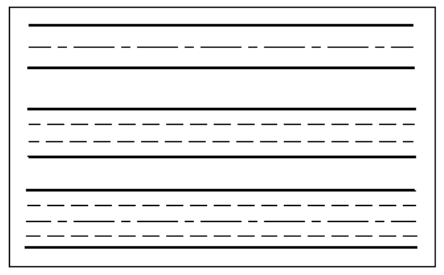

多线是指由多条平行线构成的直线，连续绘制的多线是一个图元。多线内的直线线型可以相同，也可以不同，如图2-77所示给出了几种多线形式。多线常用于建筑图的绘制。在绘制多线前应该对多线样式进行定义，然后用定义的样式绘制多线。

图2-77　多线

2.7.1　定义多线样式

使用“多线”命令绘制多线时，首先应对多线的样式进行设置，其中包括多线的数量，以及每条线之间的偏移距离等。

1．执行方式

命令行：MLSTYLE。

2．操作步骤

        命令: MLSTYLE↙

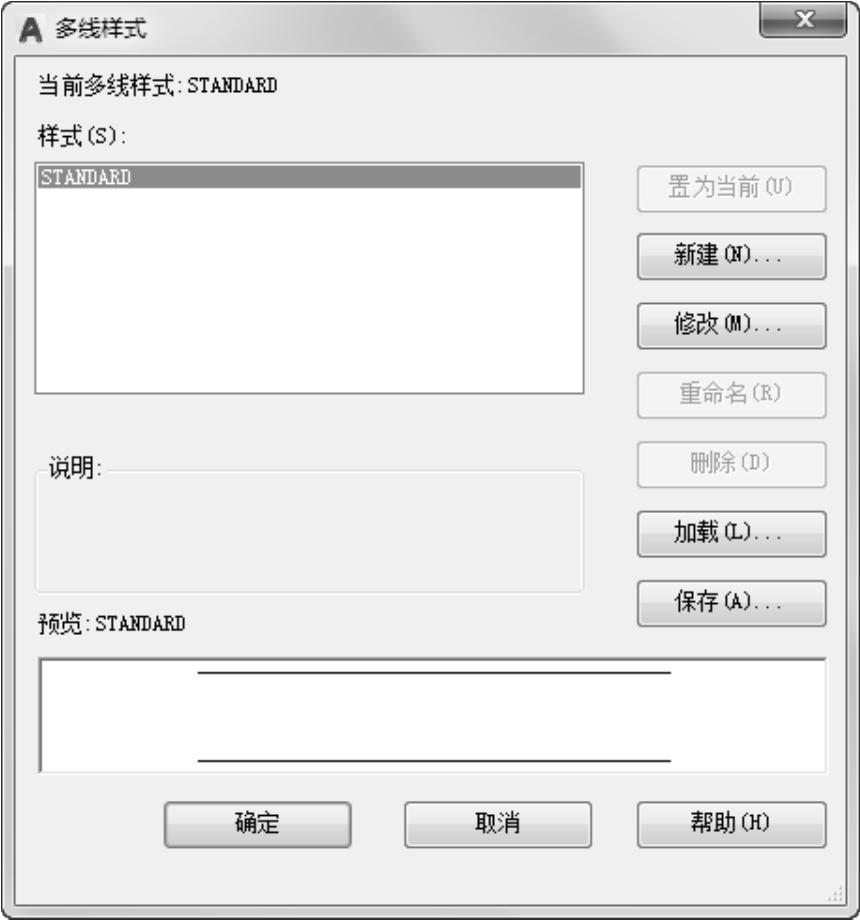

执行该命令后，打开如图2-78所示的“多线样式”对话框。在该对话框中，用户可以对多线样式进行定义、保存和加载等操作。

图2-78　“多线样式”对话框

2.7.2　实例——定义多线样式

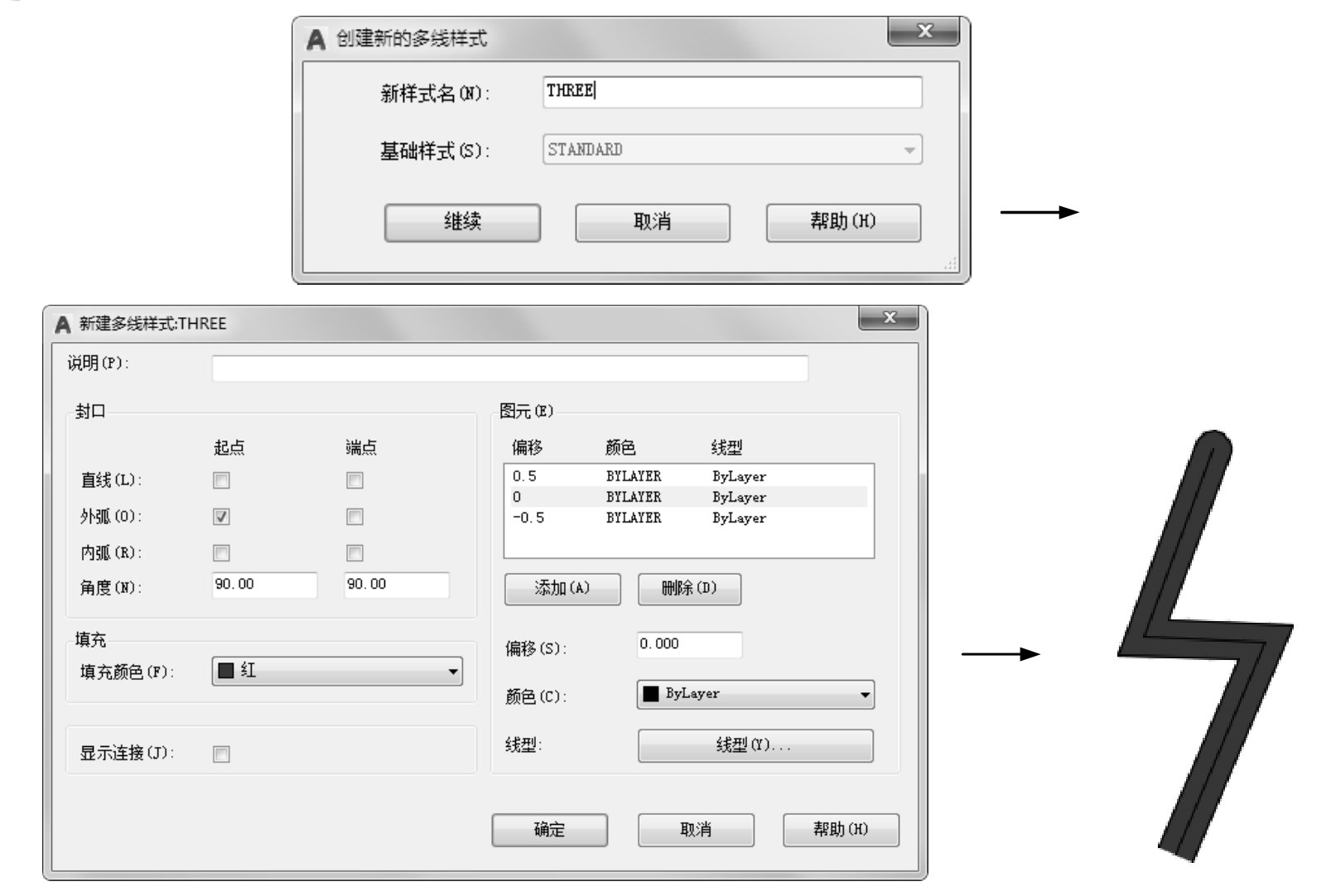

利用“多线样式”命令打开“多线样式”对话框，然后设置参数并绘制，过程如图2-79所示。

图2-79　定义多线样式

（1）选择菜单栏中的“格式”→“多线样式”命令，打开“多线样式”对话框。

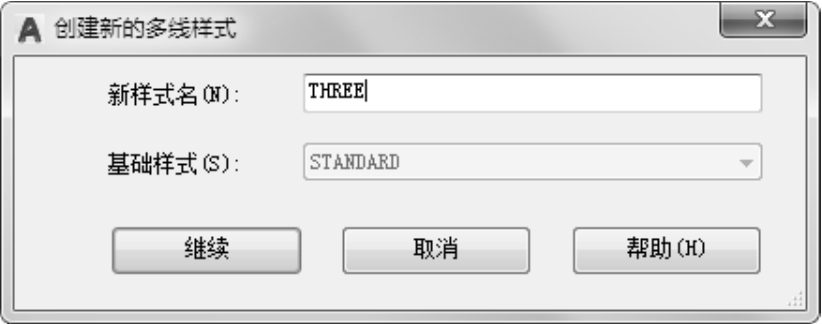

（2）单击“新建”按钮，打开“创建新的多线样式”对话框，如图2-80所示。

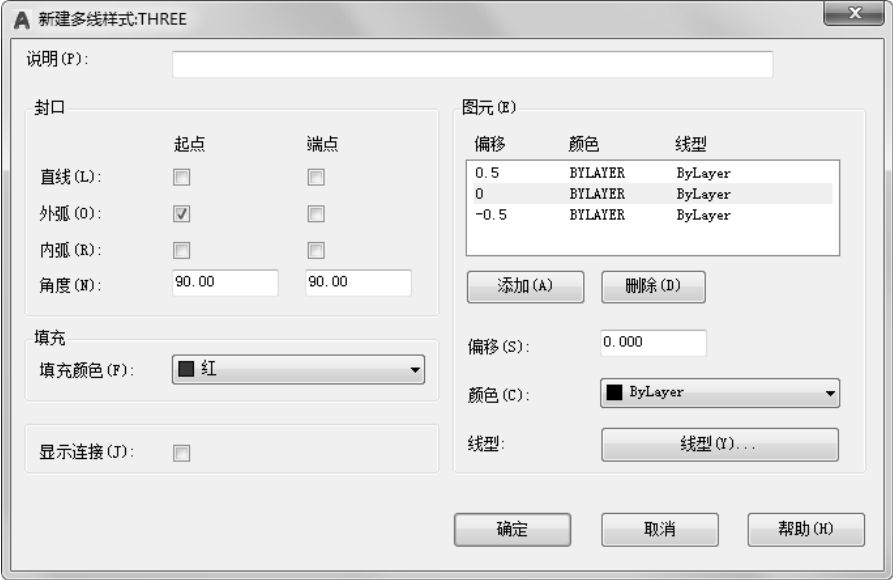

（3）在“新样式名”文本框中输入“THREE”，单击“继续”按钮，打开“新建多线样式：THREE”对话框，如图2-81所示。

（4）在“封口”选项组中可以设置多线起点和端点的特性，包括以直线、外弧还是内弧封口，以及封口线段或圆弧的角度。

（5）在“填充颜色”下拉列表框中可以选择多线填充的颜色。

（6）在“图元”选项组中可以设置组成多线元素的特性。单击“添加”按钮，可以为多线添加元素；反之，单击“删除”按钮，可以为多线删除元素。在“偏移”文本框中可以设置选中元素的位置偏移值。在“颜色”下拉列表框中可以为选中的元素选择颜色。单击“线型”按钮，可以为选中元素设置线型。

图2-80　“创建新的多线样式”对话框

图2-81　“新建多线样式：THREE”对话框

（7）设置完毕后，单击“确定”按钮，返回“多线样式”对话框，在“样式”列表框中会显示刚才设置的多线样式名，选择该样式，单击“置为当前”按钮，则将此多线样式设置为当前样式，下面的预览框中会显示出当前多线样式。

（8）单击“确定”按钮，完成多线样式设置。

2.7.3　绘制多线

多线应用的一个最主要的场合是建筑墙线的绘制，在后面的学习中会通过相应的实例帮助读者进一步体会。

1．执行方式

命令行：MLINE。

菜单栏：“绘图”→“多线”。

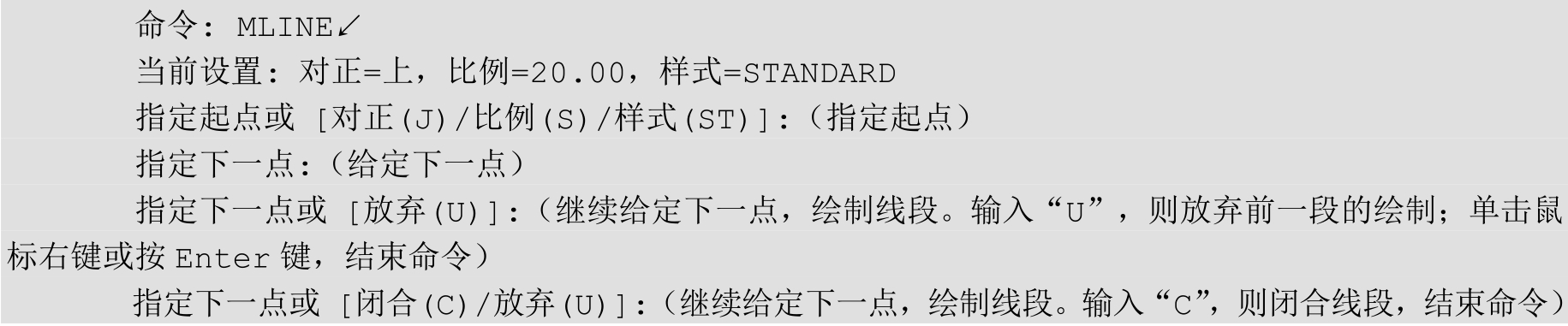

2．操作步骤

3．选项说明

指定起点：执行该选项后（即输入多线的起点），系统会以当前的线型样式、比例和对正方式绘制多线。默认状态下，多线的形式是距离为1的平行线。

对正（J）：用来确定绘制多线的基准（上、无、下）。

比例（S）：用来确定所绘制的多线相对于定义的多线的比例系数，默认为1.00。

样式（ST）：用来确定绘制多线时所使用的多线样式，默认样式为STANDARD。执行该选项后，根据系统提示，输入定义过的多线样式名称，或输入“？”显示已有的多线样式。

2.7.4　编辑多线

利用编辑多线命令，可以创建和修改多线样式。

1．执行方式

命令行：MLEDIT。

菜单栏：“修改”→“对象”→“多线”。

2．操作步骤

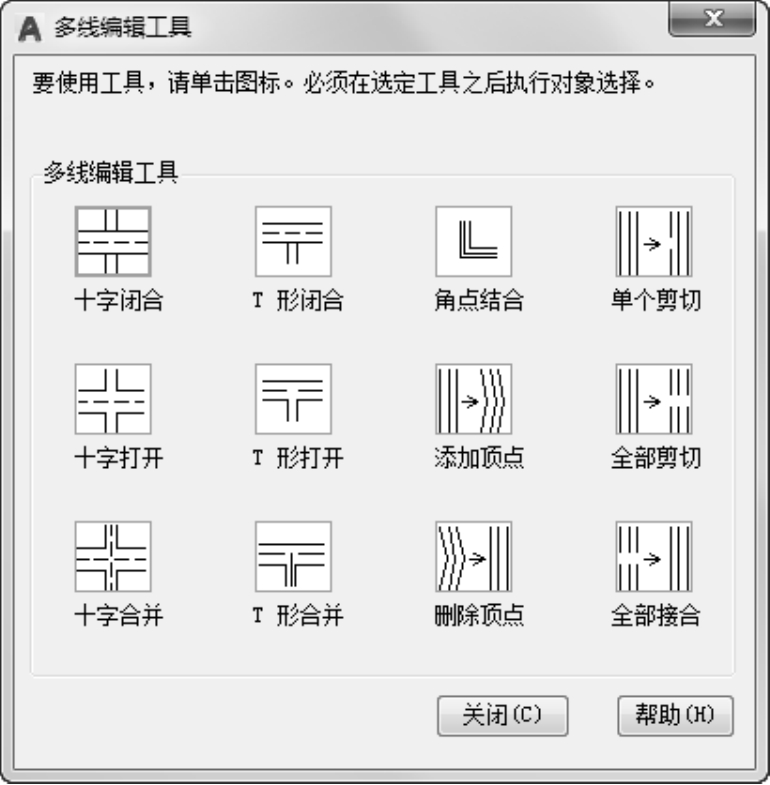

执行该命令后，打开“多线编辑工具”对话框，如图2-82所示。利用该对话框可以创建或修改多线的模式。该对话框中分4列显示了示例图形。其中，第1列管理十字交叉形式的多线，第2列管理T形多线，第3列管理拐角接合点和节点，第4列管理多线被剪切或连接的形式。选择某个示例图形，即可调用该项编辑功能。

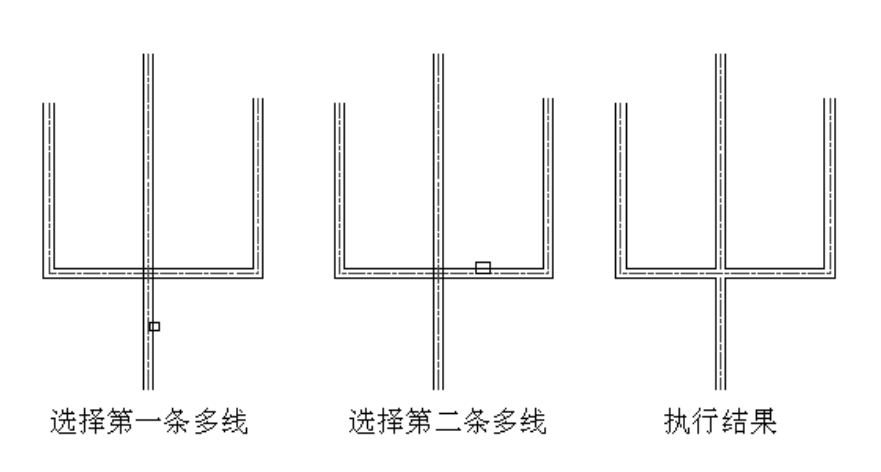

下面以“十字打开”为例介绍多线编辑方法：把选择的两条多线进行打开交叉。选择该选项后，出现如下提示：

        选择第一条多线:（选择第一条多线）
        选择第二条多线:（选择第二条多线）

选择完毕后，第二条多线被第一条多线横断交叉。系统继续提示如下：

        选择第一条多线或 [放弃(U)]:

可以继续选择多线进行操作（选择“放弃（U）”功能会撤销前次操作）。操作过程和执行结果如图2-83所示。

图2-82　“多线编辑工具”对话框

图2-83　十字打开

2.7.5　实例——墙体

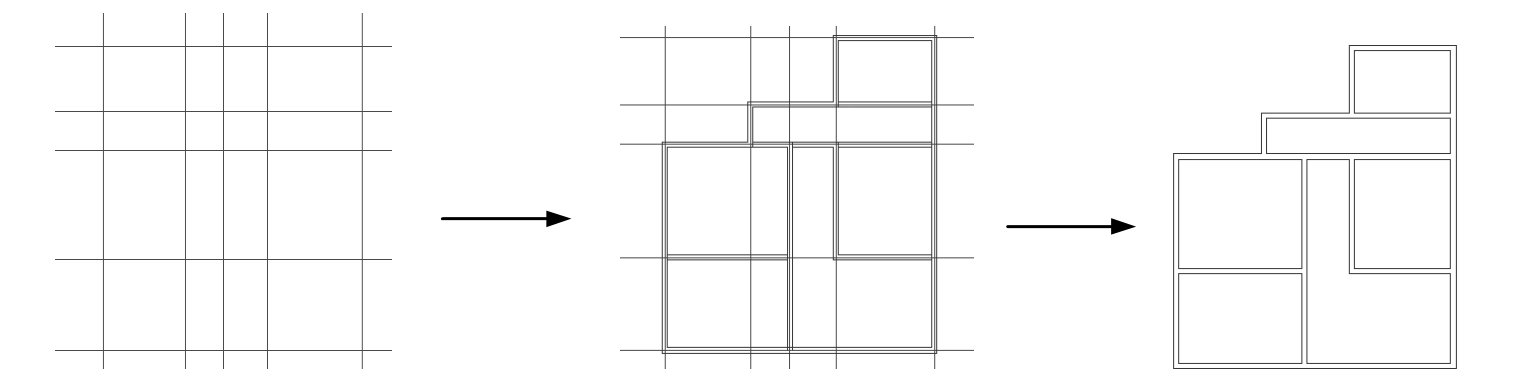

本实例利用“构造线”与“偏移”命令绘制辅助线，再利用“多线”命令绘制墙线，最后编辑多线得到所需图形，绘制流程如图2-84所示。

图2-84　绘制墙体

（1）单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，绘制出一条水平构造线和一条竖直构造线，组成“十”字辅助线。命令行中的提示与操作如下：

        命令: _xline↙
        指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: h↙
        指定通过点:（适当指定一点）
        指定通过点: ↙
        命令: _xline↙
        指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: v↙
        指定通过点:（适当指定一点）
        指定通过点: ↙

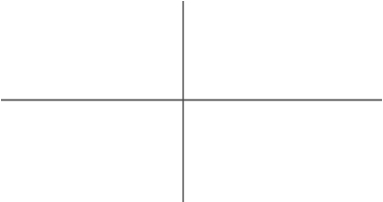

结果如图2-85所示。

（2）单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，绘制辅助线。命令行中的提示与操作如下：

        命令: XLINE↙
        指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: O↙
        指定偏移距离或 [通过(T)] <通过>: 4200↙
        选择直线对象:（选择刚绘制的水平构造线）
        指定向哪侧偏移:（在水平构造线的上方单击）
        选择直线对象:（继续选择刚绘制的水平构造线）
        …

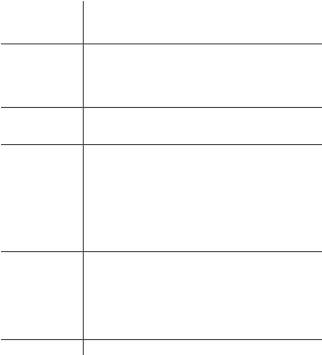

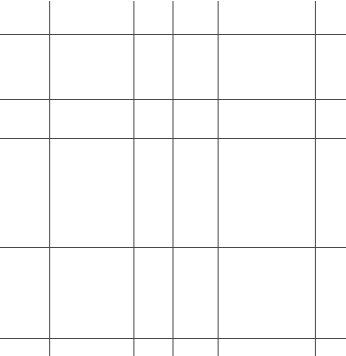

重复“构造线”命令，将偏移的水平构造线依次向上偏移5100、1800和3000，绘制的水平构造线如图2-86所示。重复“构造线”命令，将竖直构造线依次向右偏移3900、1800、2100和4500，结果如图2-87所示。

图2-85　“十”字辅助线

图2-86　水平方向的主要辅助线

图2-87　辅助线网格

（3）选择菜单栏中的“格式”→“多线样式”命令，打开“多线样式”对话框，在其中单击“新建”按钮，打开“创建新的多线样式”对话框，在“新样式名”文本框中输入“墙体线”，单击“继续”按钮。

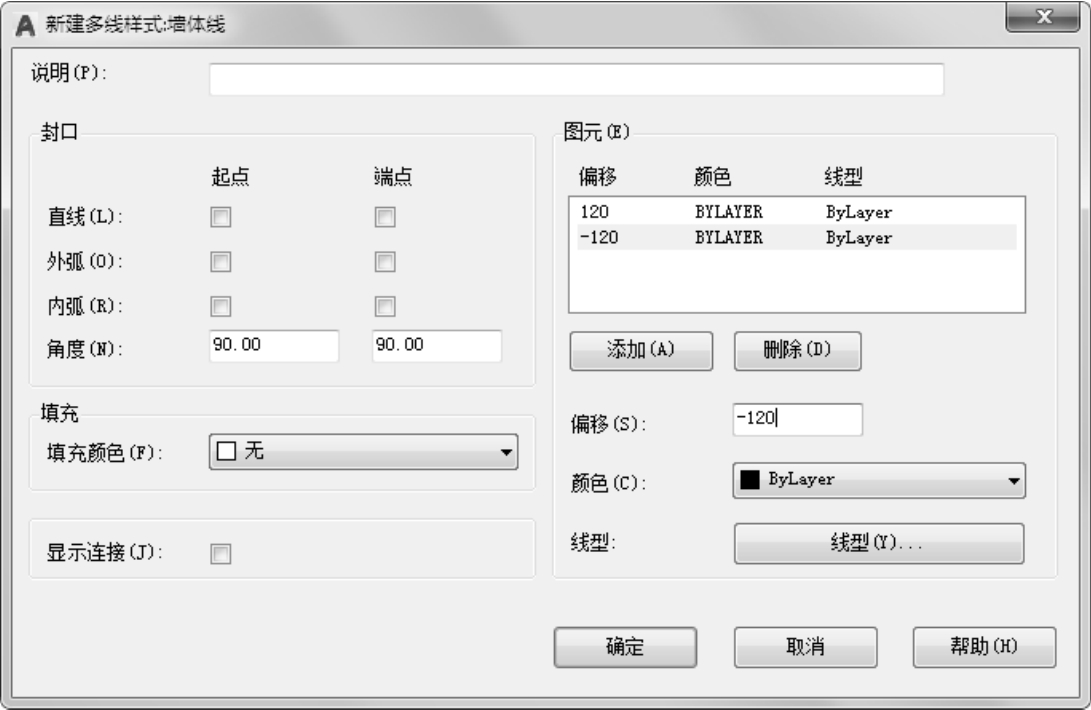

（4）打开“新建多线样式：墙体线”对话框，在其中进行如图2-88所示的设置。

图2-88　设置多线样式

（5）选择菜单栏中的“绘图”→“多线”命令，绘制多线墙体。命令行中的提示与操作如下：

        命令: MLINE↙
        当前设置: 对正=上，比例=20.00，样式=墙体线
        指定起点或 [对正(J)/比例(S)/样式(ST)]: S↙
        输入多线比例 <20.00>: 1↙
        当前设置: 对正=上，比例=1.00，样式=墙体线
        指定起点或 [对正(J)/比例(S)/样式(ST)]: J↙
        输入对正类型 [上(T)/无(Z)/下(B)] <上>: Z↙
        当前设置: 对正=无，比例=1.00，样式=墙体线
        指定起点或 [对正(J)/比例(S)/样式(ST)]:（在绘制的辅助线交点上指定一点）
        指定下一点:（在绘制的辅助线交点上指定下一点）
        指定下一点或 [放弃(U)]:（在绘制的辅助线交点上指定下一点）
        指定下一点或 [闭合(C)/放弃(U)]:（在绘制的辅助线交点上指定下一点）
        …
        指定下一点或 [闭合(C)/放弃(U)]: C↙

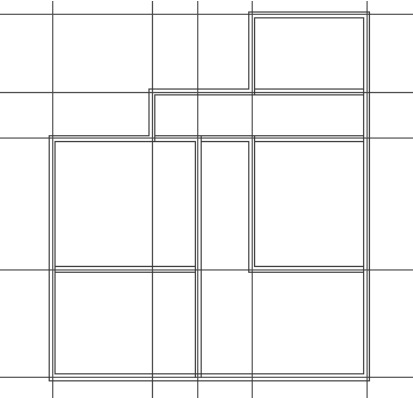

重复“多线”命令，根据辅助线网格绘制多线，绘制结果如图2-89所示。

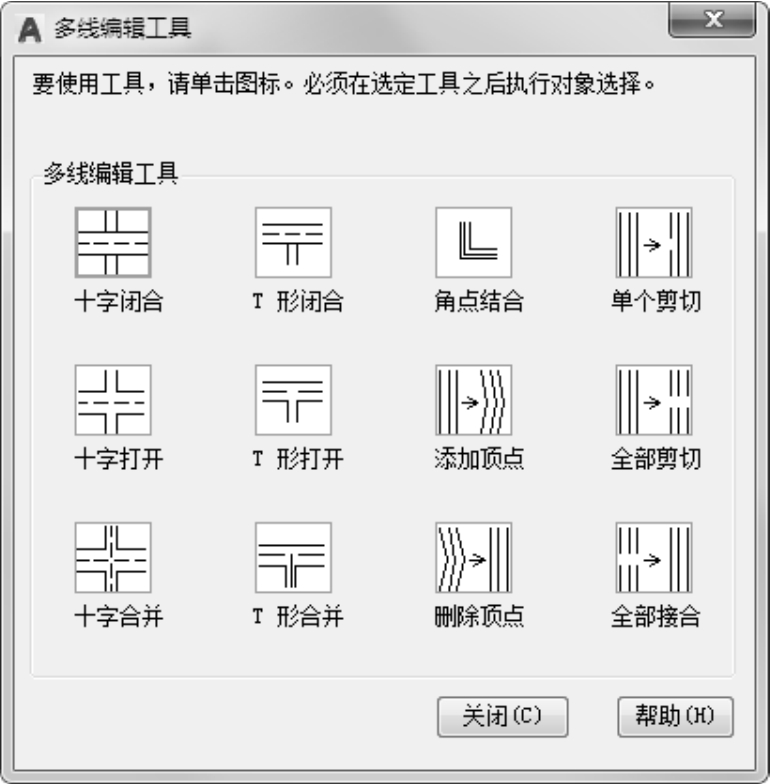

（6）选择菜单栏中的“修改”→“对象”→“多线”命令，打开“多线编辑工具”对话框，如图2-90所示。选择其中的“T形打开”选项，确认后，命令行中的提示与操作如下：

        命令: MLEDIT↙
        选择第一条多线:（选择多线）
        选择第二条多线:（选择多线）
        选择第一条多线或 [放弃(U)]:（选择多线）
        …
        选择第一条多线或 [放弃(U)]: ↙

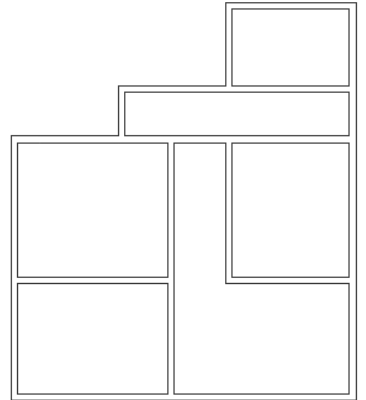

重复编辑多线命令，继续进行多线编辑，最终结果如图2-91所示。

图2-89　全部多线绘制结果

图2-90　“多线编辑工具”对话框

图2-91　墙体 IKyW//YGeaEq6dYRx9u1QrMn8KocyPMUl1oJlwJYbjFuRBvkEHT+2UUKqEIDdDm0
