2.6　徒手线和云线

徒手线和云线是两种不规则的线。这两种线正是由于其不规则和随意性，给刻板规范的工程图绘制带来了很大的灵活性，有利于绘制者个性化和创造性的发挥，更加接近于现实世界，如图2-76所示。

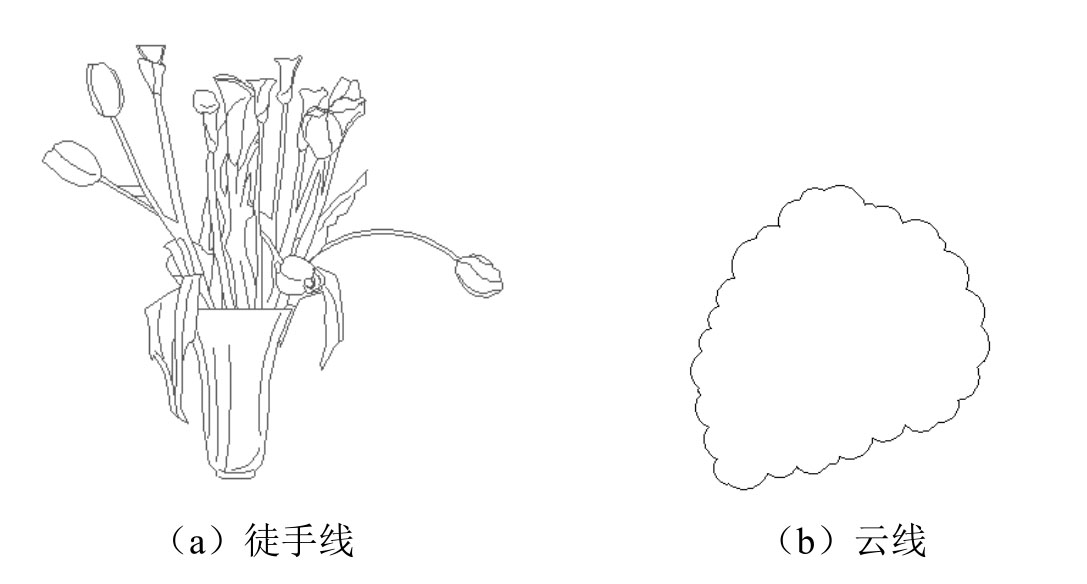

图2-76　徒手线与云线

2.6.1　绘制徒手线

绘制徒手线主要是通过移动定点设备（如鼠标）来实现，用户可以根据自己的需要绘制任意图形及形状，如个性化的签名或印鉴等。

绘制徒手线时，定点设备就像画笔一样。单击定点设备将把“画笔”放到屏幕上，这时可以进行绘图，再次单击将提起画笔并停止绘图。徒手线由许多条线段组成，每条线段都可以是独立的对象或多段线，可以设置线段的最小长度或增量。

1．执行方式

命令行：SKETCH。

2．操作步骤

        命令: SKETCH↙
        类型=直线  增量=1.0000  公差=0.5000
        指定草图或 [类型(T)/增量(I)/公差(L)]:
        指定草图:

3．选项说明

类型（T）：指定手画线的对象类型。

增量（I）：定义每条手画直线段的长度。定点设备所移动的距离必须大于增量值，才能生成一条直线。

公差（L）：对于样条曲线，指定样条曲线的曲线布满手画线草图的紧密程度。

2.6.2　绘制修订云线

修订云线是由连续圆弧组成的多段线以构成云线形对象，主要是作为对象标记使用。可以从头开始创建修订云线，也可以将闭合对象（如圆、椭圆、闭合多段线或闭合样条曲线）转换为修订云线。将闭合对象转换为修订云线时，如果系统变量DELOBJ设置为1（默认值），原始对象将被删除。

可以为修订云线的弧长设置默认的最小值和最大值。绘制修订云线时，可以使用拾取点选择较短的弧线段来更改圆弧的大小，也可以通过调整拾取点来编辑修订云线的单个弧长和弦长。

1．执行方式

命令行：REVCLOUD。

菜单栏：“绘图”→“修订云线”。

工具栏：“绘图”→“修订云线” 。

功能区：“默认”→“绘图”→“徒手画修订云线” 。

2．操作步骤

        命令: REVCLOUD↙
        最小弧长: 2.0000   最大弧长: 2.0000   样式: 普通
        指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>:

3．选项说明

指定起点：在屏幕上指定起点，并拖动鼠标指定云线路径。

弧长（A）：指定组成云线的圆弧的弧长范围。选择该选项，系统继续提示如下：

        指定最小弧长 <0.5000>:（指定一个值或按Enter键）
        指定最大弧长 <0.5000>:（指定一个值或按Enter键）

对象（O）：将封闭的图形对象转换成云线，包括圆、圆弧、椭圆、矩形、多边形、多段线和样条曲线等。选择该选项，系统继续提示如下：

        选择对象:（选择对象）
        反转方向 [是(Y)/否(N)] <否>:（选择是否反转）
        修订云线完成。

样式（S）：指定修订云线的样式。选择该选项，系统继续提示如下： 5c3W7EWXsuBW0Nw8OcttEqfai+qmG+YIYFPa4LRdYNAUGKJY/WdEoAudY28iaGVJ

        选择圆弧样式 [普通(N)/手绘(C)] <普通>: 选择修订云线的样式
