2.4　多段线

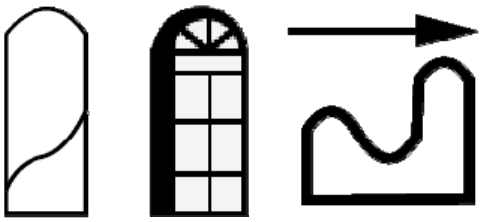

多段线是由宽窄相同或不同的线段和圆弧组合而成的。如图2-62所示为利用多段线绘制的图形。用户可以使用PEDIT（多段线编辑）命令对多段线进行各种编辑。

图2-62　用多段线绘制的图形

2.4.1　绘制多段线

多段线是由宽窄相同或不同的线段和圆弧组合而成的。

1．执行方式

命令行：PLINE（PL）。

菜单栏：“绘图”→“多段线”。

工具栏：“绘图”→“多段线” 。

功能区：“默认”→“绘图”→“多段线” 。

2．操作步骤

        命令: PLINE↙
        指定起点:（指定多段线的起点）
        当前线宽为 0.0000
        指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:（指定多段线的下一点）

3．选项说明

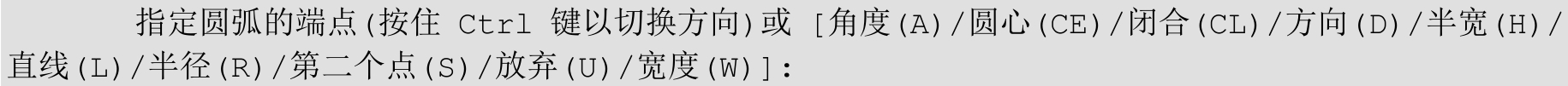

圆弧（A）：该选项可以使PLINE命令由绘制直线方式变为绘制圆弧方式，并给出绘制圆弧的提示如下：

其中，闭合(CL)选项是指系统从当前点到多段线的起点以当前宽度画一条直线，构成封闭的多段线，并结束PLINE命令的执行。

半宽（H）：用于确定多段线的半宽度。

长度（L）：确定多段线的长度。

放弃（U）：可以删除多段线中刚画出的直线段（或圆弧段）。

宽度（W）：确定多段线的宽度，操作方法与“半宽（H）”选项类似。

2.4.2　编辑多段线

1．执行方式

命令行：PEDIT（PE）。

菜单栏：“修改”→“对象”→“多段线”。

工具栏：“修改II”→“编辑多段线” 。

功能区：“默认”→“修改”→“编辑多段线” 。

快捷菜单：编辑多段线。

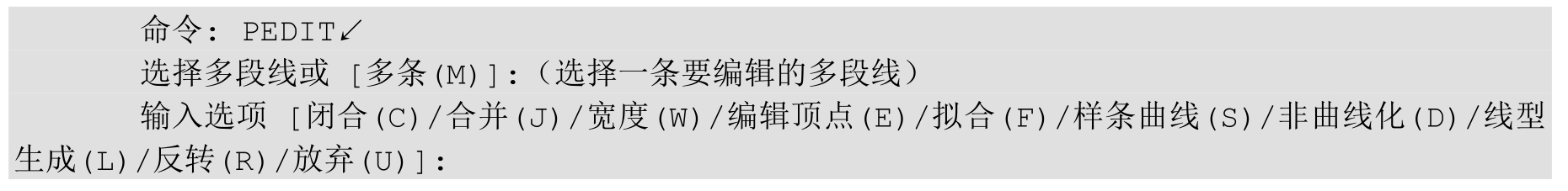

2．操作步骤

3．选项说明

合并（J）：以选中的多段线为主体，合并其他直线段、圆弧和多段线，使其成为一条多段线。能合并的条件是各段端点首尾相连，如图2-63所示。

宽度（W）：修改整条多段线的线宽，使其具有同一线宽，如图2-64所示。

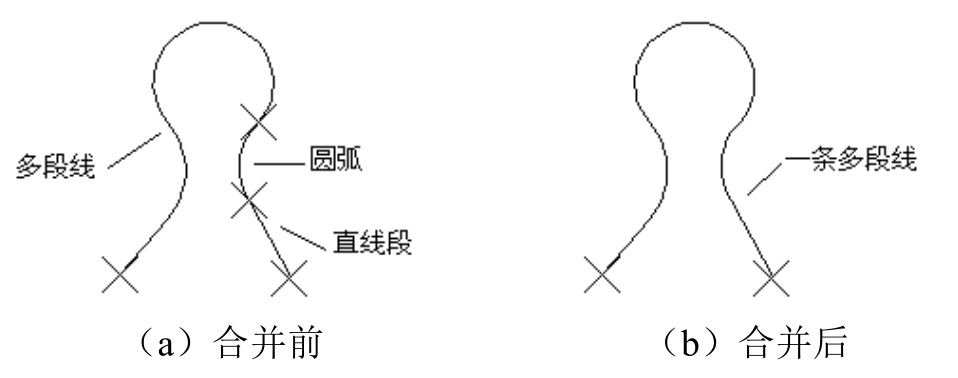

图2-63　合并多段线

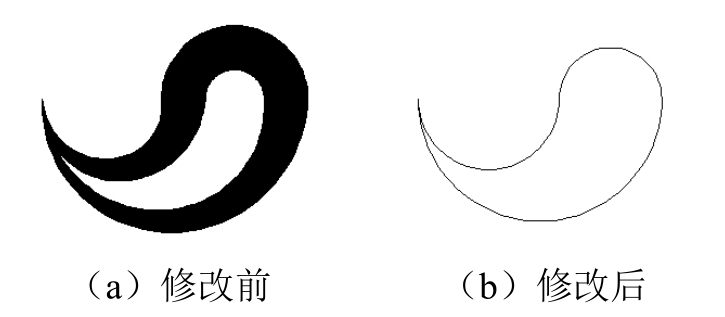

图2-64　修改整条多段线的线宽

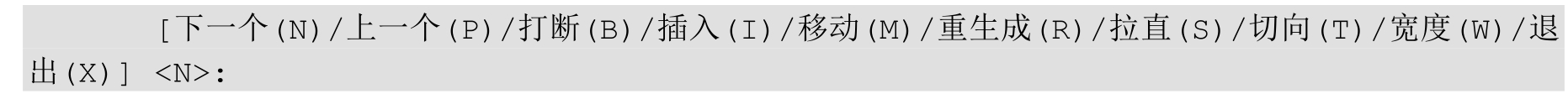

编辑顶点（E）：选择该选项后，在多段线起点处出现一个斜的十字叉“×”，即当前顶点的标记，在命令行出现后续操作的提示如下：

这些选项允许用户进行移动、插入顶点和修改任意两点间的线宽等操作。

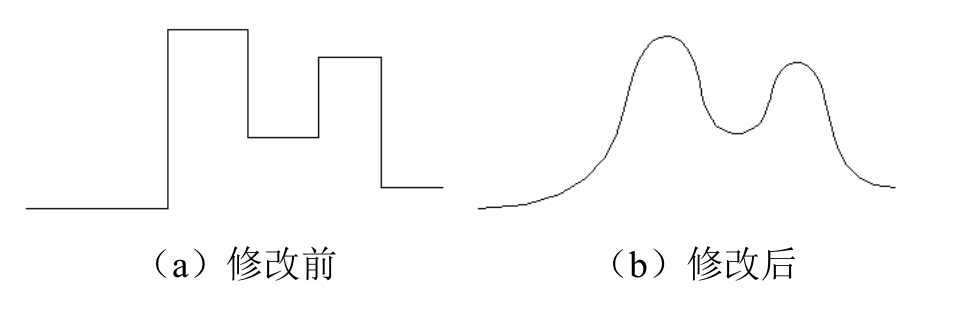

拟合（F）：将指定的多段线生成由光滑圆弧连接的圆弧拟合曲线，该曲线经过多段线的各顶点，如图2-65所示。

样条曲线（S）：将指定的多段线以各顶点为控制点生成B样条曲线，如图2-66所示。

图2-65　生成圆弧拟合曲线

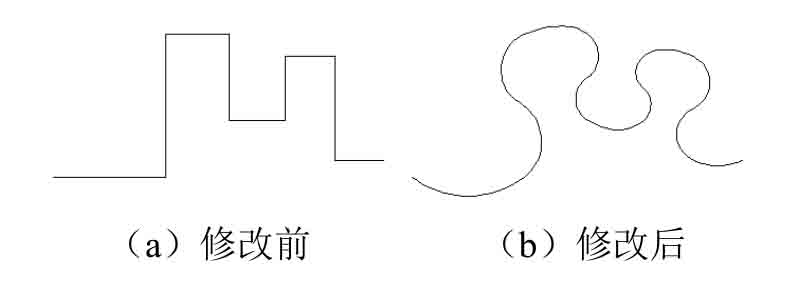

图2-66　生成B样条曲线

非曲线化（D）：将指定的多段线中的圆弧由直线代替。对于选用“拟合（F）”或“样条曲线（S）”选项后生成的圆弧拟合曲线或样条曲线，则删去生成曲线时新插入的顶点，恢复成由直线段组成的多段线。

线型生成（L）：当多段线的线型为点画线时，控制多段线的线型生成方式开关。选择该选项，系统提示如下：

        输入多段线线型生成选项 [开(ON)/关(OFF)] <关>:

选择“开(ON)”选项时，将在每个顶点处允许以短划开始和结束生成线型；选择“关(OFF)”选项时，将在每个顶点处以长划开始和结束生成线型。“线型生成”不能用于带变宽线段的多段线，如图2-67所示。

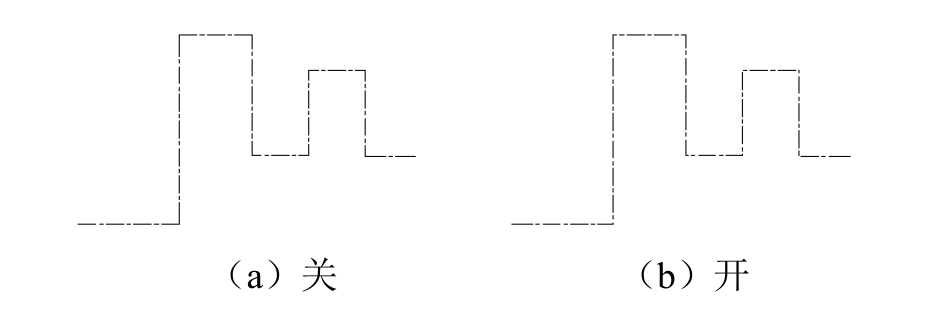

图2-67　控制多段线的线型（线型为点画线时）

2.4.3　实例——鼠标

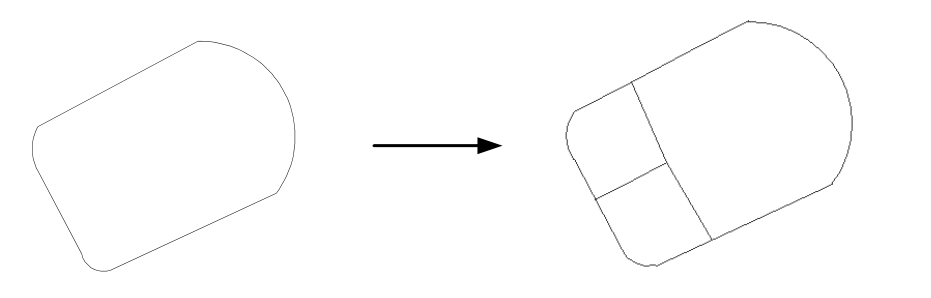

本实例利用“多段线”和“直线”命令绘制鼠标，绘制流程如图2-68所示。

图2-68　绘制鼠标

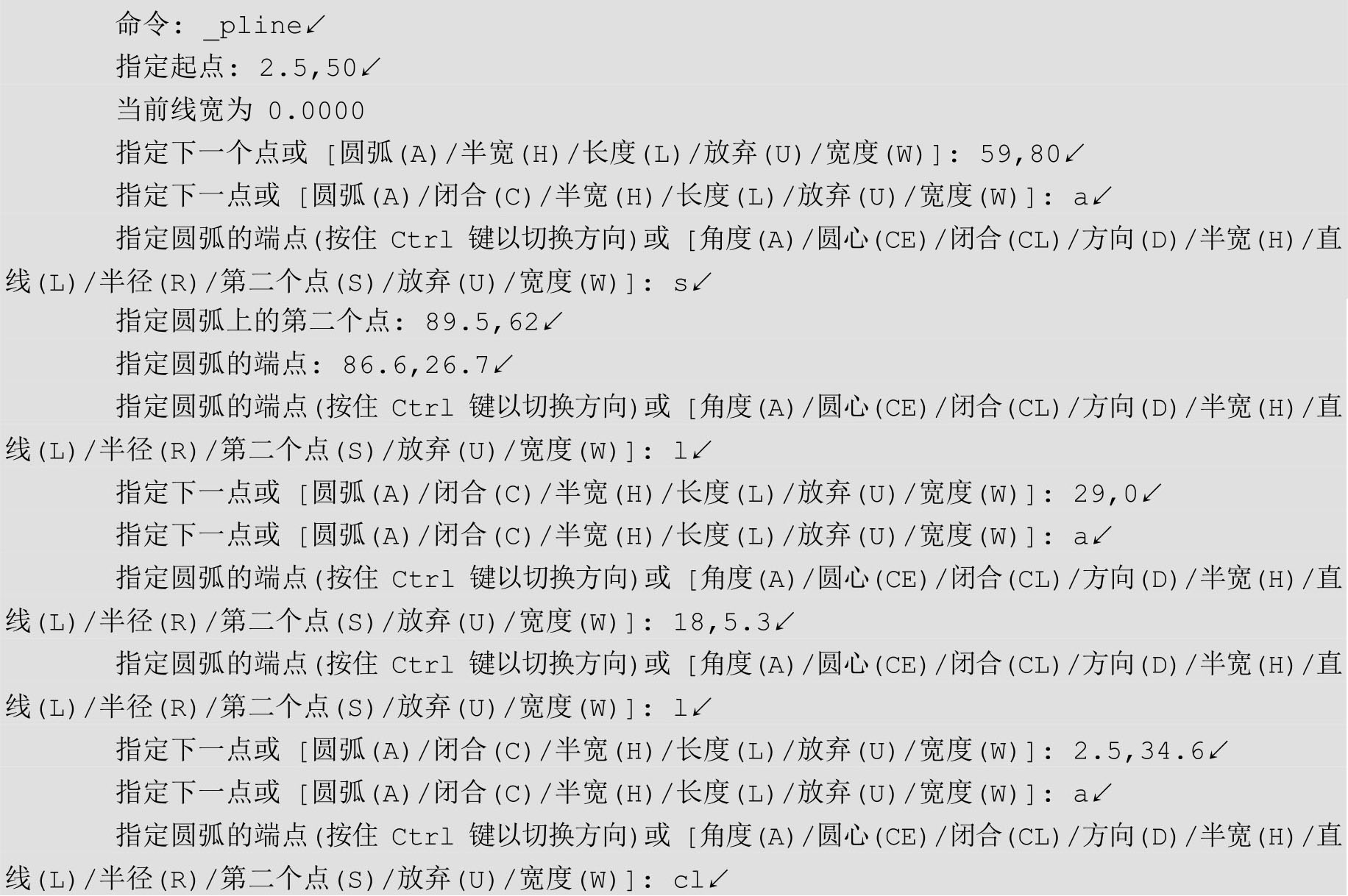

（1）单击“默认”选项卡“绘图”面板中的“多段线”按钮 ，绘制鼠标轮廓线。命令行中的提示与操作如下：

绘制结果如图2-69所示。

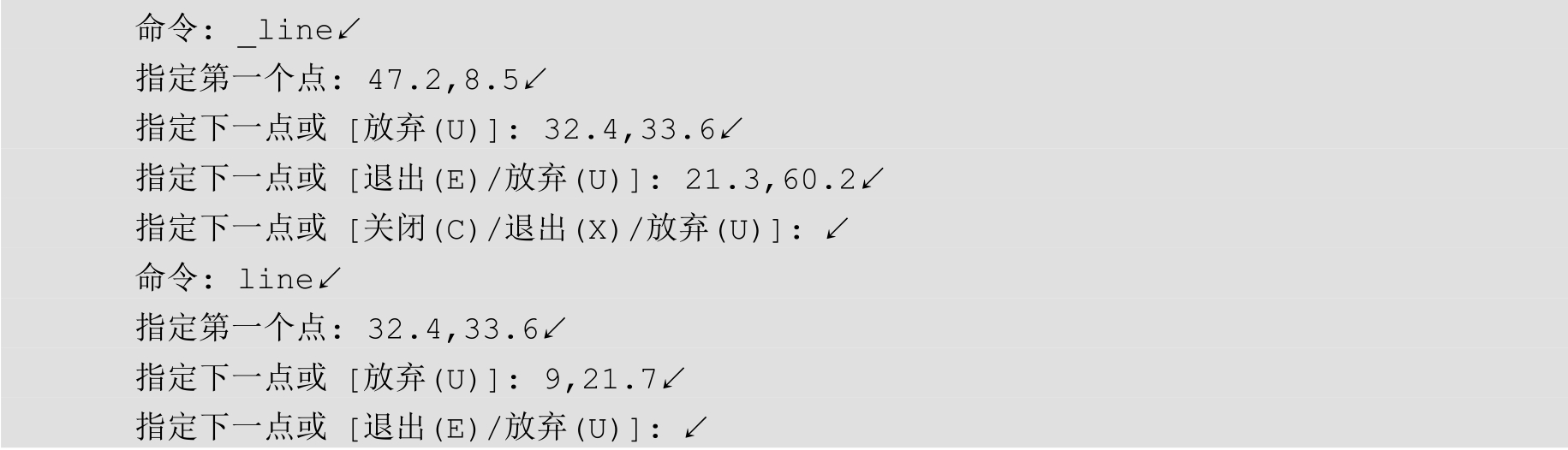

（2）单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制鼠标左右键。命令行中的提示与操作如下：

最终结果如图2-70所示。

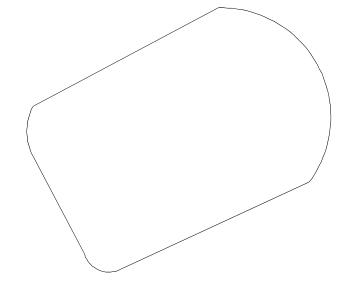

图2-69　绘制鼠标轮廓线

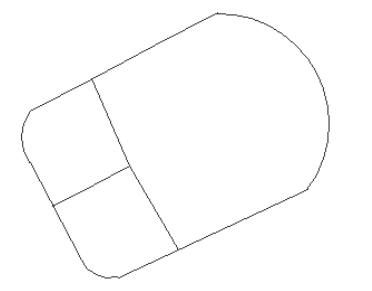

图2-70　鼠标图形
