2.3 绘制多边形和点
AutoCAD 2020提供了直接绘制矩形和正多边形的方法，还提供了点、等分点、测量点的绘制方法，可根据需要进行选择。
用户可以直接绘制矩形，也可以对矩形进行倒角或倒圆角，还可以改变矩形的线宽。
命令行：RECTANG（REC）。
菜单栏：“绘图”→“矩形”。
工具栏：“绘图”→“矩形”
。
功能区：“默认”→“绘图”→“矩形”
。
命令: RECTANG↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定一点）
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:

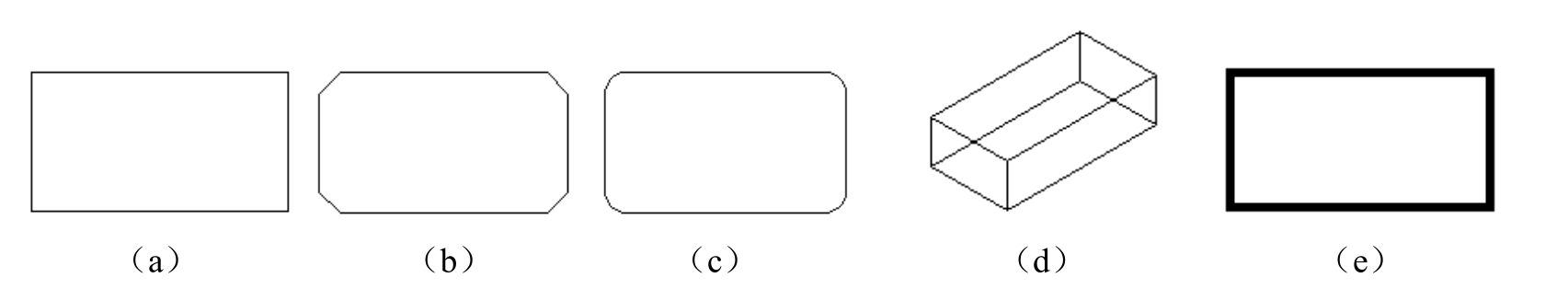

第一个角点：通过指定两个角点确定矩形，如图2-43（a）所示。
倒角（C）：指定倒角距离，绘制带倒角的矩形，如图2-43（b）所示，每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同。其中，第一个倒角距离是指角点逆时针方向倒角距离，第二个倒角距离是指角点顺时针方向倒角距离。
标高（E）：指定矩形标高（Z坐标），即把矩形画在标高为Z、与XOY坐标面平行的平面上，并作为后续矩形的标高值。
圆角（F）：指定圆角半径，绘制带圆角的矩形，如图2-43（c）所示。
厚度（T）：指定矩形的厚度，如图2-43（d）所示。
宽度（W）：指定线宽，如图2-43（e）所示。
图2-43 绘制矩形
面积（A）：指定面积和长或宽创建矩形。选择该选项，系统提示如下：
输入以当前单位计算的矩形面积 <20.0000>:（输入面积值）
计算矩形标注时依据 [长度(L)/宽度(W)] <长度>:（按Enter键或输入“W”）
输入矩形长度 <4.0000>:（指定长度或宽度）

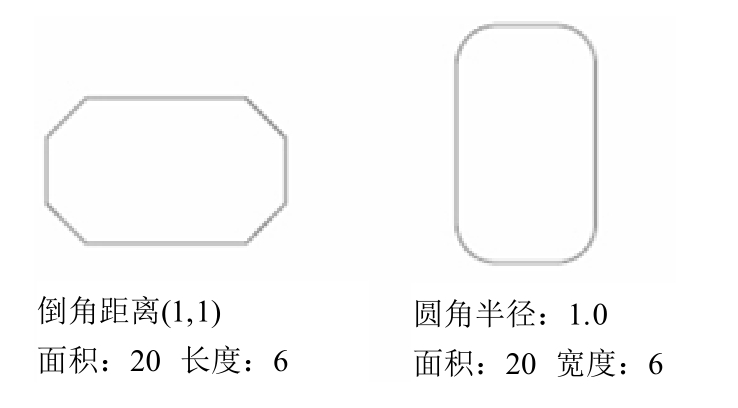

指定长度或宽度后，系统自动计算出另一个维度后绘制出矩形。如果矩形被倒角或圆角，则在长度或宽度计算中会考虑此设置，如图2-44所示。
尺寸（D）：使用长和宽创建矩形。第二个指定点将矩形定位在与第一角点相关的4个位置之一内。
旋转（R）：旋转所绘制矩形的角度。选择该选项，系统提示如下：
指定旋转角度或 [拾取点(P)] <45>:（指定角度）
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（指定另一个角点或选择其他选项）

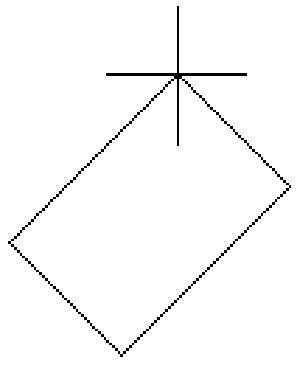

指定旋转角度后，系统按指定角度创建矩形，如图2-45所示。
图2-44 按面积绘制矩形
图2-45 按指定旋转角度创建矩形

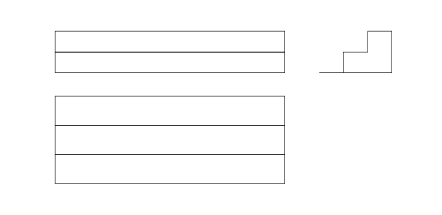

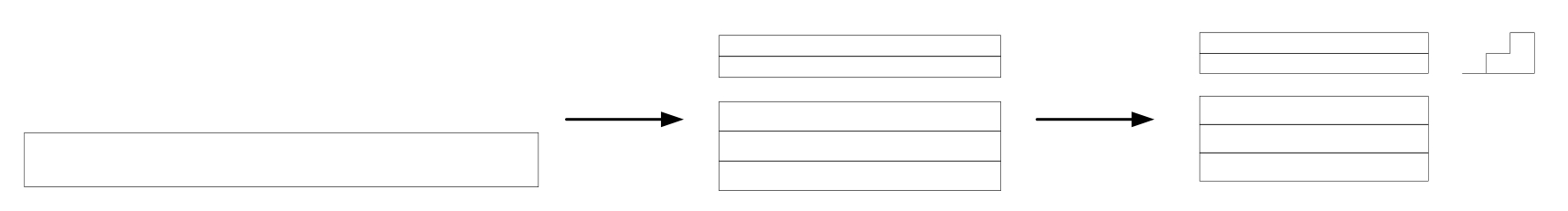

本实例利用“矩形”和“直线”命令绘制台阶三视图（俯视图、主视图、左视图），绘制流程如图2-46所示。
图2-46 台阶三视图
（1）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制矩形。命令行中的提示与操作如下：
命令: _rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2000,210↙

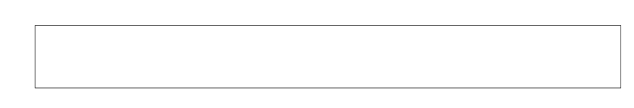

绘制结果如图2-47所示。
图2-47 绘制矩形
（2）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制台阶俯视图。命令行中的提示与操作如下：
命令: _rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,210↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2000,210↙
命令: _rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,420↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @2000,210↙

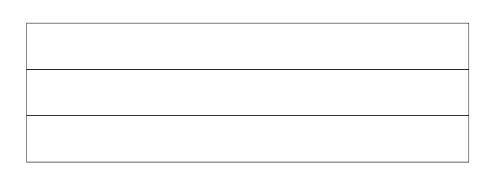

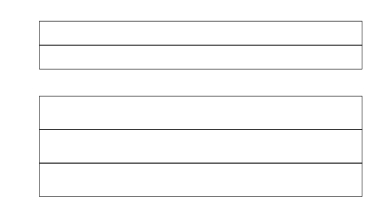

绘制结果如图2-48所示。
（3）单击“默认”选项卡“绘图”面板中的“矩形”按钮
，绘制台阶主视图。命令行中的提示与操作如下：
命令: _rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,950↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@2000,150↙
命令: _rectang↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,950↙
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:@2000,-150↙
绘制结果如图2-49所示。
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制台阶左视图。命令行中的提示与操作如下：
命令: _line↙
指定第一个点: 2300,800↙
指定下一点或 [放弃(U)]: @210,0↙
指定下一点或 [退出(E)/放弃(U)]: @0,150↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @210,0↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @0,150↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @210,0↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @0,-300↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: c↙
绘制结果如图2-50所示。
图2-48 绘制台阶俯视图
图2-49 绘制台阶主视图
图2-50 台阶三视图
在AutoCAD 2020中可以绘制边数为3~1024的正多边形，非常方便。
命令行：POLYGON。
菜单栏：“绘图”→“多边形”。
工具栏：“绘图”→“多边形”
。
功能区：“默认”→“绘图”→“多边形”
。

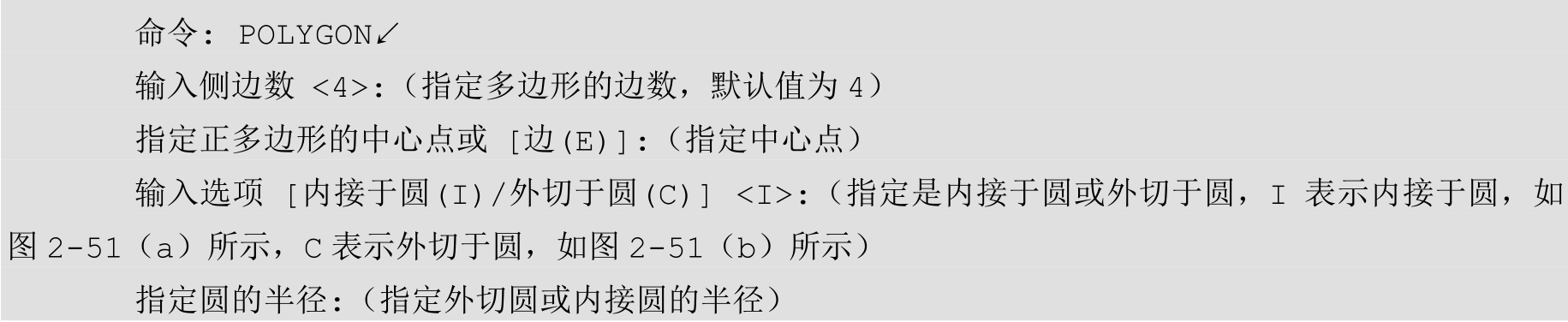

如果选择“边(E)”选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图2-51（c）所示。

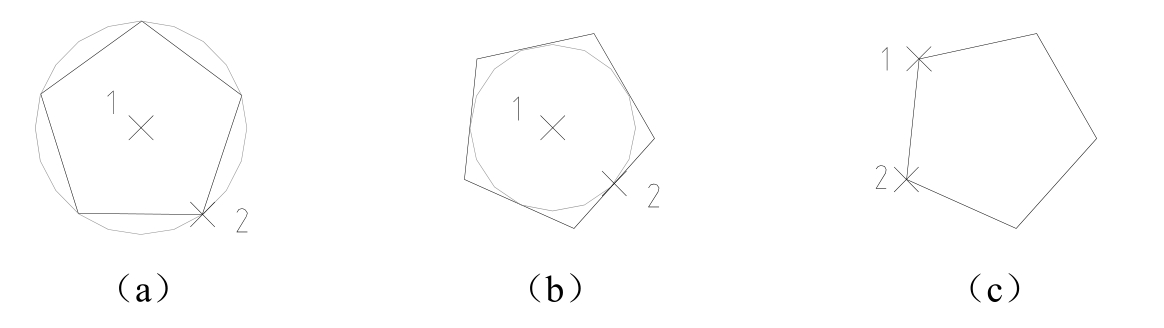

图2-51 画正多边形
命令行：POINT。
菜单栏：“绘图”→“点”→“单点”/“多点”。
工具栏：“绘图”→“点”
。
功能区：“默认”→“绘图”→“多点”
。
命令: POINT↙
当前点模式: PDMODE=0 PDSIZE=0.0000
指定点:（指定点所在的位置）

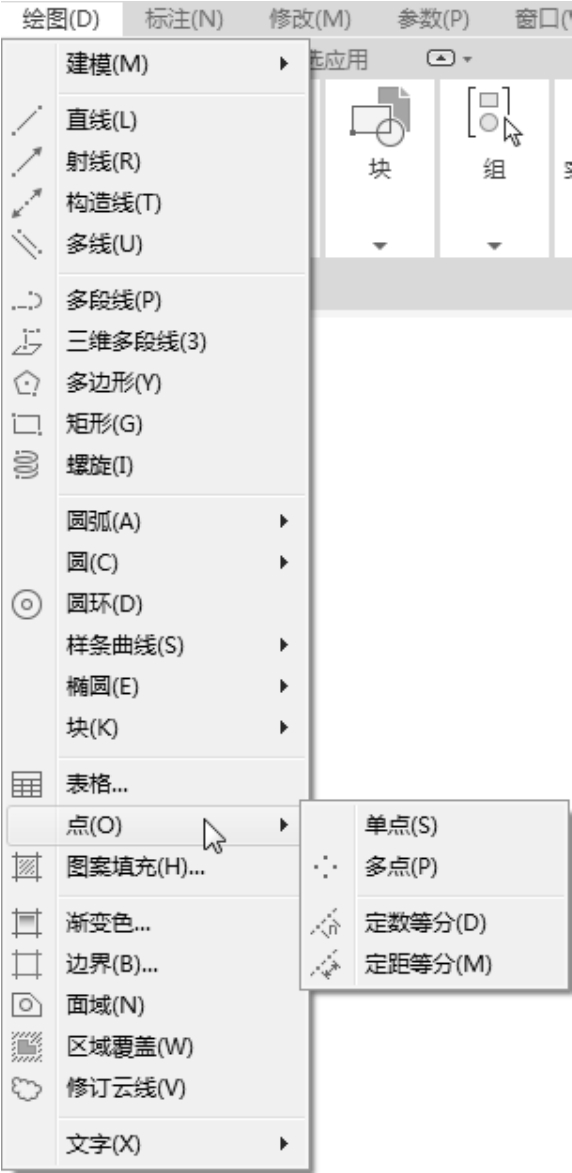

（1）通过菜单方法操作时如图2-52所示，“单点”命令表示只输入一个点，“多点”命令表示可输入多个点。
（2）可以打开状态栏中的“对象捕捉”开关，设置点捕捉模式，帮助用户拾取点。

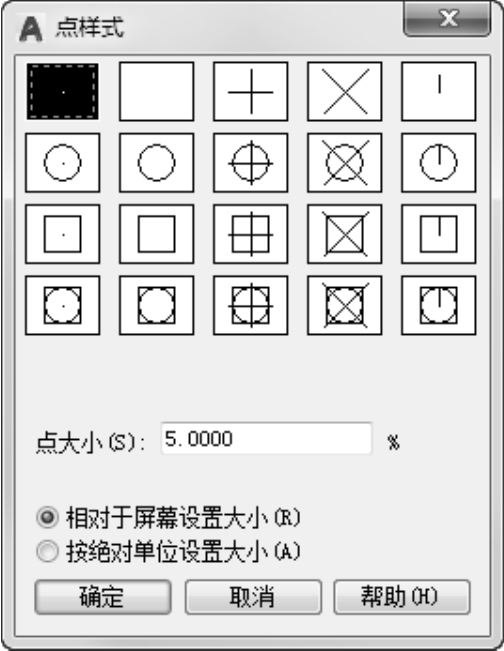

（3）点在图形中的表示样式共有20种。可选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中进行设置，如图2-53所示。
图2-52 “点”子菜单
图2-53 “点样式”对话框
有时需要把某个线段或曲线按一定的份数进行等分。这一点在手工绘图中很难实现，但在AutoCAD中，可以通过相关命令轻松完成。
命令行：DIVIDE（DIV）。
菜单栏：“绘图”→“点”→“定数等分”。
功能区：“默认”→“绘图”→“定数等分”
。
命令: DIVIDE↙
选择要定数等分的对象:（选择要等分的实体）
输入线段数目或 [块(B)]:（指定实体的等分数，绘制结果如图2-54（a）所示）
（1）等分数范围为2~32767。
（2）在等分点处按当前点样式设置画出等分点。
（3）在第二个提示行中选择“块（B）”选项时，表示在等分点处插入指定的块（BLOCK）。
和定数等分类似，有时需要把某个线段或曲线按给定的长度为单元进行等分。在AutoCAD 2020中，可以通过相关命令来完成。
命令行：MEASURE（ME）。
菜单栏：“绘图”→“点”→“定距等分”。
功能区：“默认”→“绘图”→“定距等分”
。
命令: MEASURE↙
选择要定距等分的对象:（选择要设置测量点的实体）
指定线段长度或 [块(B)]:（指定分段长度，绘制结果如图2-54（b）所示）

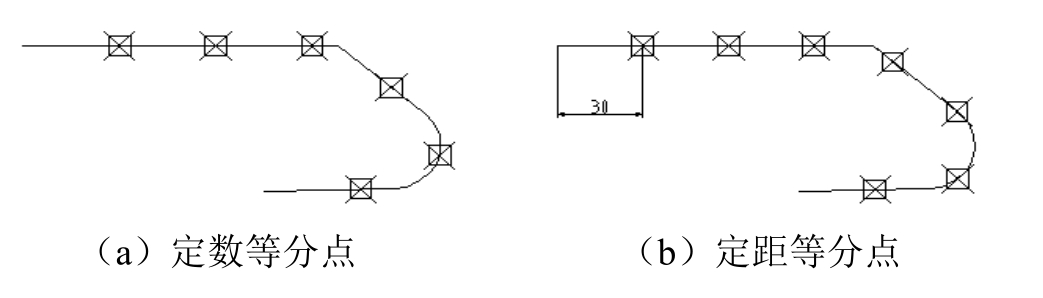

图2-54 绘制等分点和测量点
（1）设置的起点一般是指定线的绘制起点。
（2）在第二个提示行中选择“块（B）”选项时，表示在测量点处插入指定的块，后续操作与2.3.5节等分点类似。
（3）在等分点处，按当前点样式绘制出等分点。
（4）最后一个测量段的长度不一定等于指定分段长度。

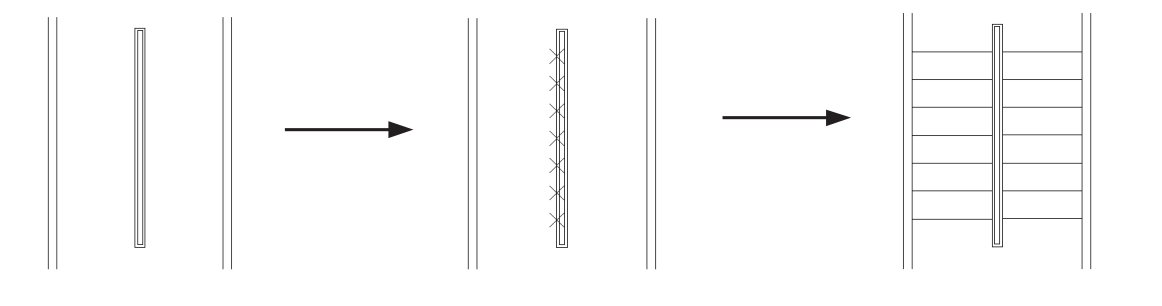

本实例利用“直线”命令绘制墙体与扶手，利用“定数等分”命令将扶手线等分，再利用“直线”命令根据等分点绘制台阶，从而绘制出楼梯，绘制流程如图2-55所示。
图2-55 绘制楼梯
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
和“矩形”按钮
，绘制墙体和扶手（或单击“快速访问”工具栏中的“打开”按钮，打开“选择文件”对话框，找到源文件下的“原图”图形，单击打开按钮，打开绘制的墙体与扶手）绘制墙体与扶手，如图2-56所示。

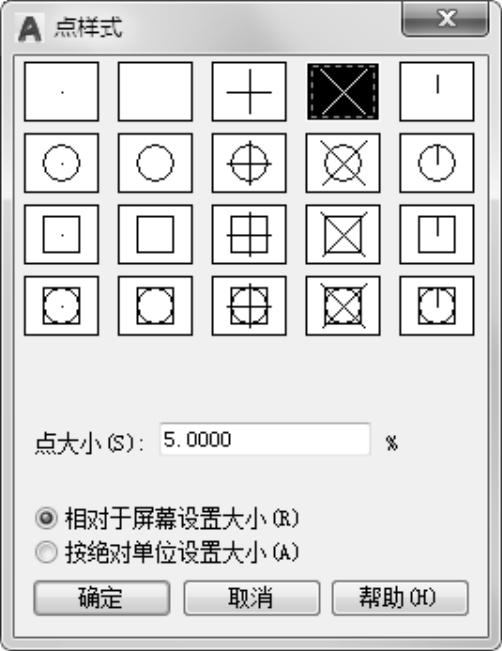

（2）设置点样式。选择菜单栏中的“格式”→“点样式”命令，在打开的“点样式”对话框中选择X样式，如图2-57所示。
图2-56 绘制墙体与扶手
图2-57 “点样式”对话框
（3）单击“默认”选项卡“绘图”面板中的“定数等分”按钮
，以左边扶手外面线段为对象，数目为8进行等分，命令行中的提示与操作如下：
命令: _divide↙
选择要定数等分的对象: 选择“左边扶手外面线段”
输入线段数目或 [块(B)]: 8↙
结果如图2-58所示。
（4）单击“默认”选项卡“绘图”面板中的“直线”按钮
，分别以等分点为起点，左边墙体上的点为终点绘制水平线段，如图2-59所示。按键盘上的Delete键，删除绘制的点，如图2-60所示。
使用相同的方法绘制另一侧楼梯，结果如图2-61所示。
图2-58 绘制等分点
图2-59 绘制水平线
图2-60 删除点
图2-61 绘制楼梯
