2.2 绘制圆弧类对象
AutoCAD 2020提供了圆、圆弧、圆环、椭圆和椭圆弧5种圆弧对象。
AutoCAD 2020提供了多种画圆方式，可根据不同需要选择不同的方法。
命令行：CIRCLE。
菜单栏：“绘图”→“圆”。
工具栏：“绘图”→“圆”
。
功能区：“默认”→“绘图”→“圆”
。
命令: CIRCLE↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:（指定圆心）
指定圆的半径或 [直径(D)]:（直接输入半径数值或用鼠标指定半径长度）
三点（3P）：用指定圆周上3点的方法画圆。依次输入3个点，即可绘制一个圆。
两点（2P）：根据直径的两端点画圆。依次输入两个点，即可绘制一个圆，两点间的距离为圆的直径。
切点、切点、半径（T）：先指定两个相切对象，然后给出半径画圆。

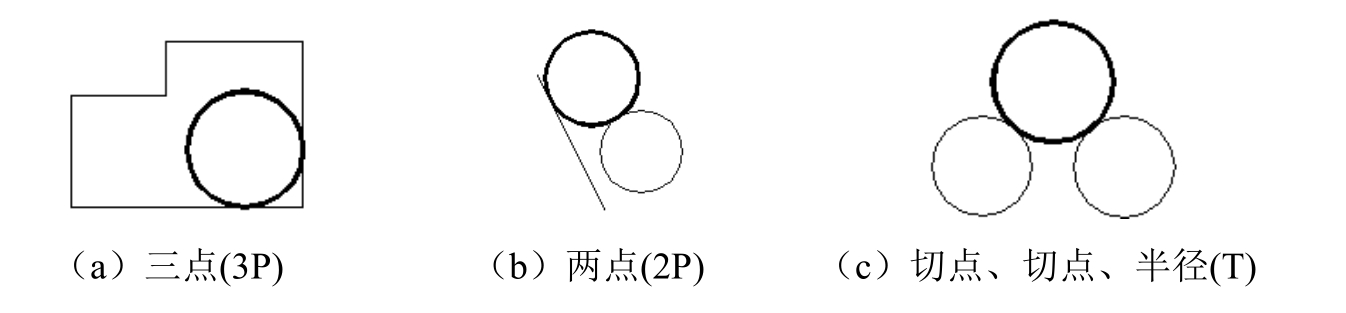

如图2-18所示为指定不同相切对象绘制的圆。
图2-18 圆与另外两个对象相切
注意： 相切对象可以是直线、圆、圆弧、椭圆等，这种绘制圆的方式在圆弧连接中经常使用。

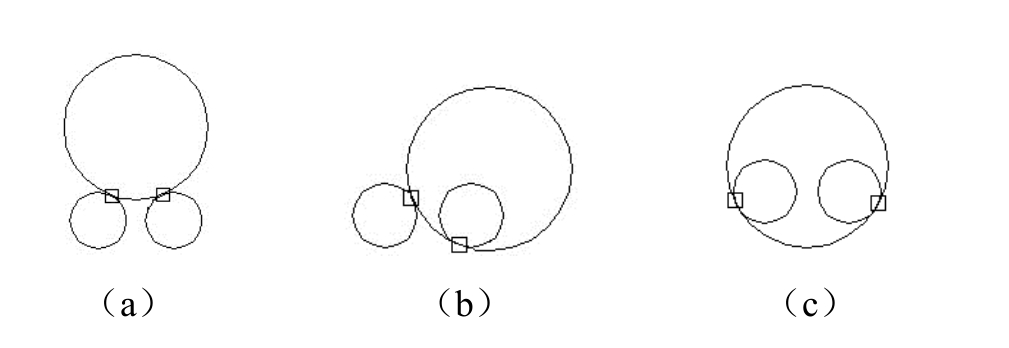

（1）圆与圆相切的3种情况分析。绘制一个圆与另外两个圆相切，切圆决定于选择切点的位置和切圆半径的大小。如图2-19所示是一个圆与另外两个圆相切的3种情况，其中图2-19（a）为外切时切点的选择情况；图2-19（b）为与一个圆内切而与另一个圆外切时切点的选择情况；图2-19（c）为内切时切点的选择情况。假定3种情况下的条件相同，后两种情况对切圆半径的大小有限制，半径太小时不能出现内切情况。
（2）绘制圆。单击“默认”选项卡“绘图”面板中的“圆”按钮
，显示出绘制圆的6种方法。其中，“相切、相切、相切”用于选择3个相切对象以绘制圆。
图2-19 相切类型

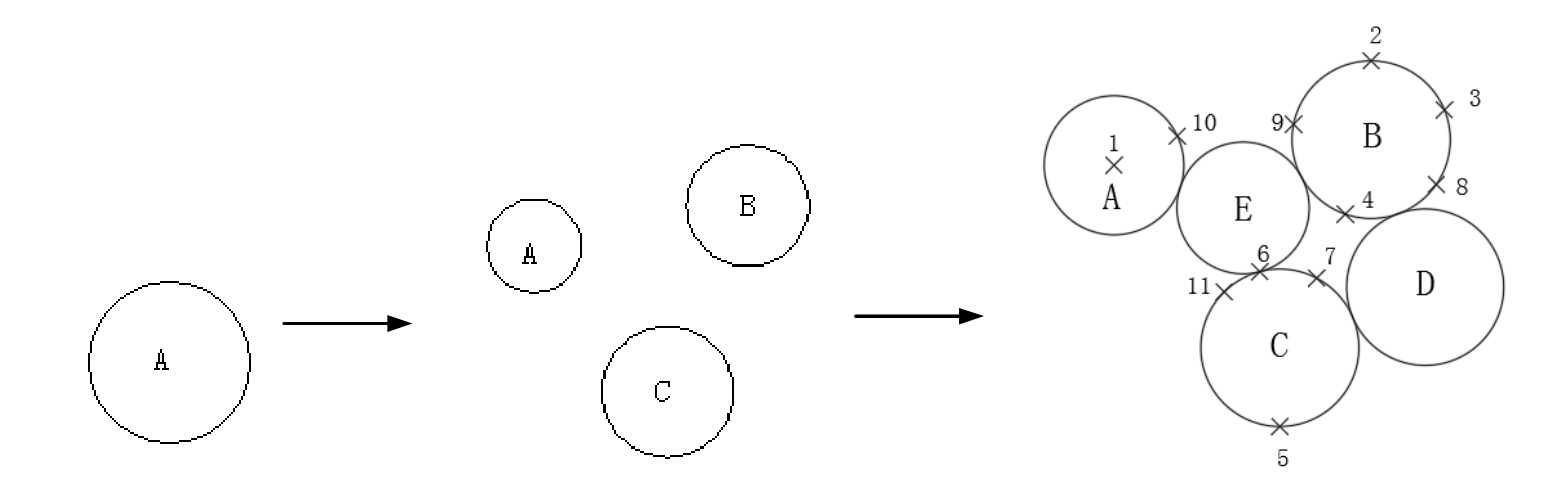

本实例利用“圆”命令绘制相切圆，从而绘制出连环圆，绘制流程如图2-20所示。
图2-20 绘制连环圆
（1）单击“默认”选项卡“绘图”面板中的“圆”按钮
，绘制A圆。命令行中的提示与操作如下：
命令: circle↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 150,160↙（即1点）
指定圆的半径或 [直径(D)]: 40↙（画出A圆）
结果如图2-21所示。

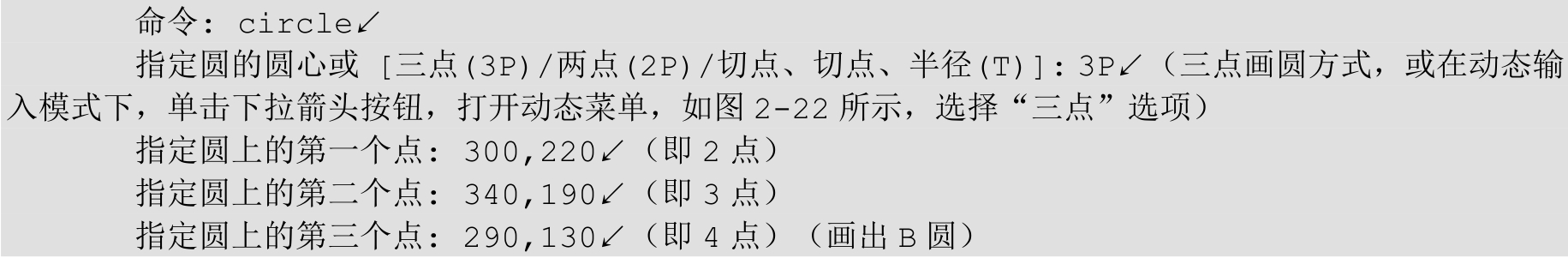

（2）单击“默认”选项卡“绘图”面板中的“圆”按钮
，绘制B圆。命令行中的提示与操作如下：
图2-21 绘制A圆

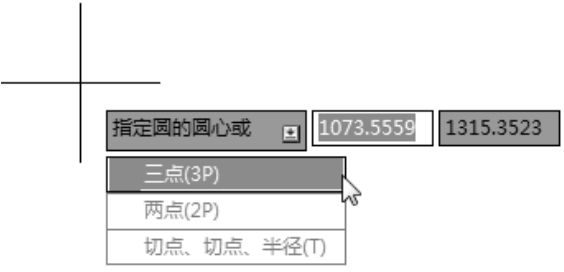

图2-22 动态菜单
（3）单击“默认”选项卡“绘图”面板中的“圆”按钮
，绘制C圆。命令行中的提示与操作如下：
命令: circle↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 2P↙（两点画圆方式）
指定圆直径的第一个端点: 250,10↙（即5点）
指定圆直径的第二个端点: 240,100↙（即6点）（画出C圆）

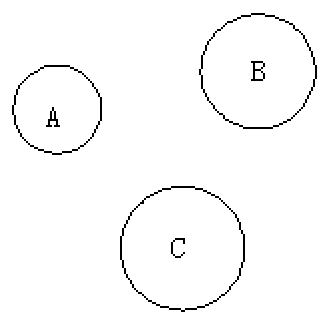

结果如图2-23所示。
（4）单击“默认”选项卡“绘图”面板中的“圆”按钮

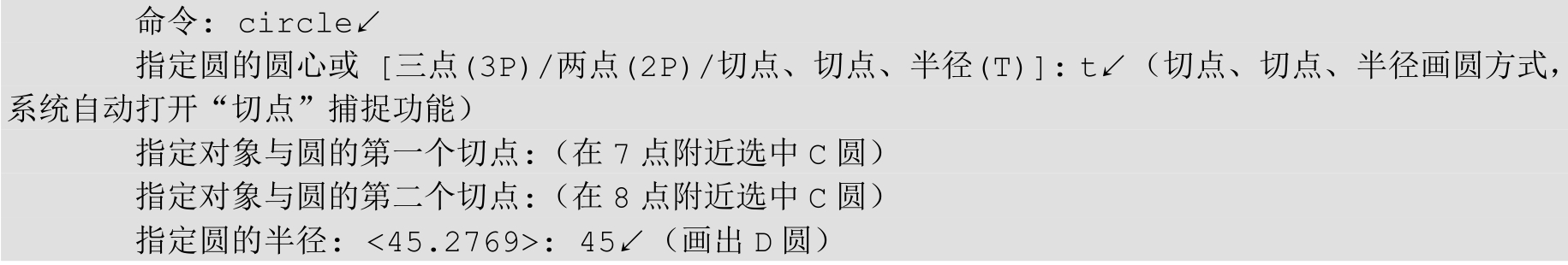

，绘制D圆。命令行中的提示与操作如下：
（5）选择菜单栏中的“绘图”→“圆”→“相切、相切、相切”命令，绘制E圆。命令行中的提示与操作如下：
命令: circle↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 3P↙
指定圆上的第一个点:（打开状态栏上的“对象捕捉”按钮） _tan到（即9点）
指定圆上的第二个点: _tan到（即10点）
指定圆上的第三个点: _tan到（即11点）（画出E圆）

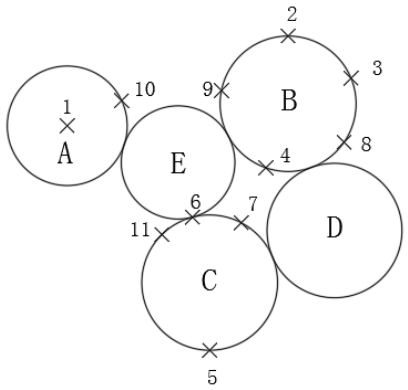

最后完成的图形如图2-24所示。
图2-23 绘制C圆
图2-24 连环圆
（6）单击快速访问工具栏中的“保存”按钮
，在打开的“图形另存为”对话框中输入文件名并保存即可。
AutoCAD 2020提供了多种画圆弧的方法，可根据不同的情况选择不同的方式。
命令行：ARC（A）。
菜单栏：“绘图”→“圆弧”。
工具栏：“绘图”→“圆弧”
。
功能区：“默认”→“绘图”→“圆弧”
。
命令行提示与操作如下：
命令: ARC↙
指定圆弧的起点或 [圆心(C)]:（指定起点）
指定圆弧的第二个点或 [圆心(C)/端点(E)]:（指定第二点）
指定圆弧的端点:（指定端点）

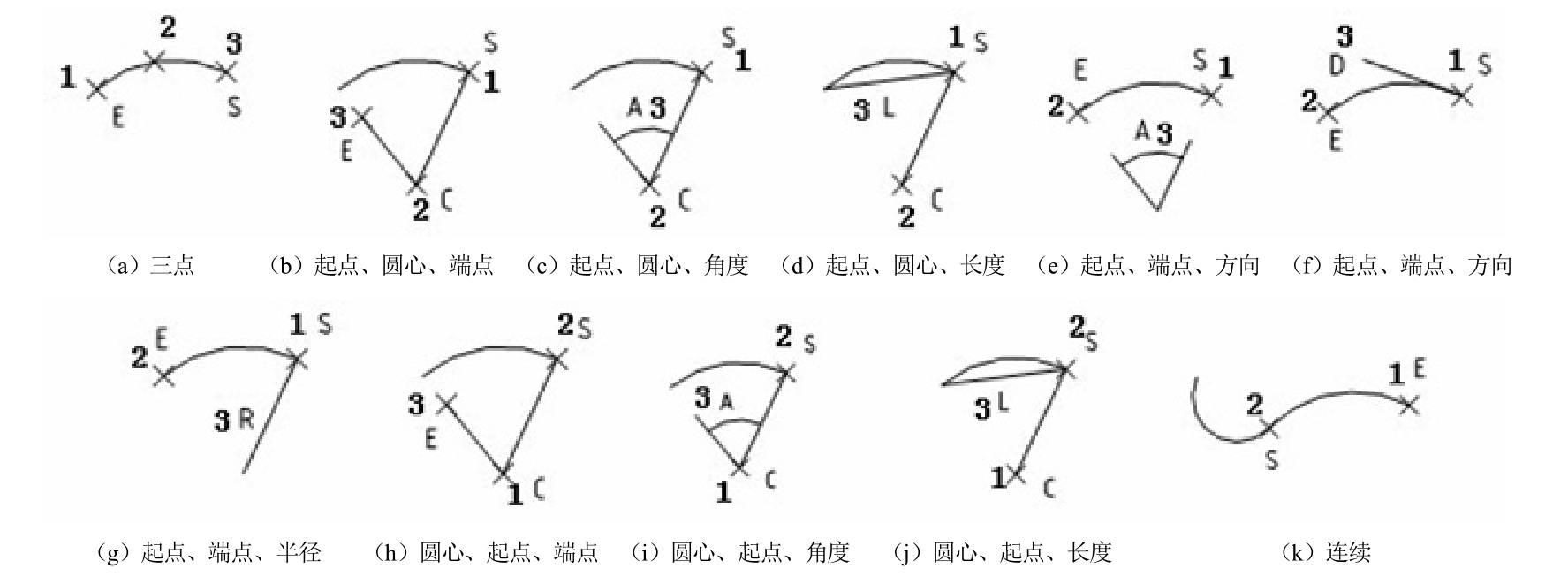

（1）用命令行方式画圆弧时可以根据系统提示选择不同的选项，具体功能和使用“绘图”菜单中的“圆弧”子菜单提供的11种方式相似，如图2-25所示。
图2-25 11种绘制圆弧的方法
（2）需要强调的是“连续”方式，绘制的圆弧与上一线段或圆弧相切，继续画圆弧段，因此提供端点即可。

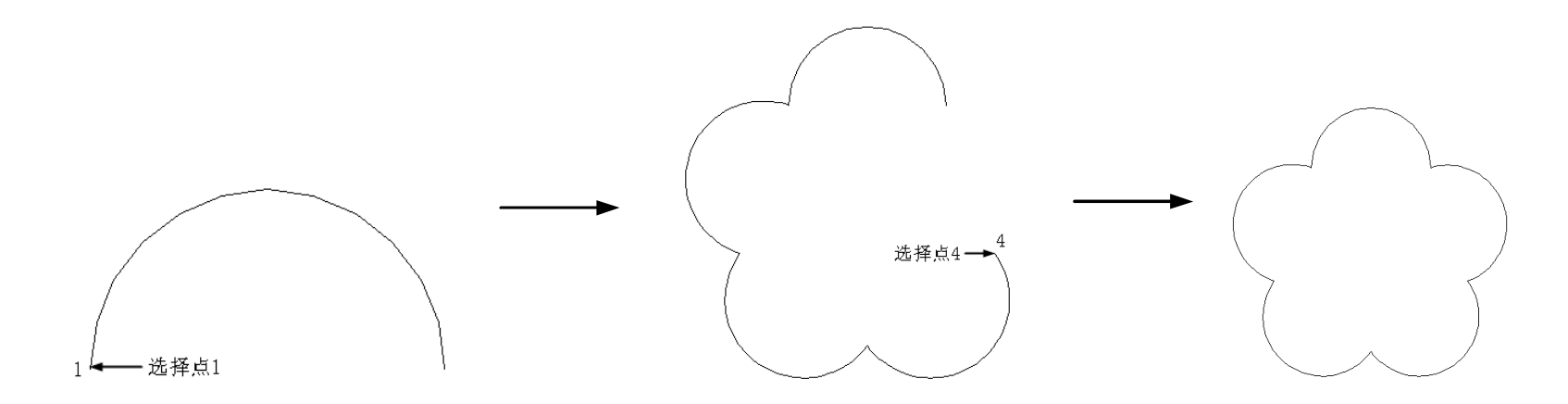

本实例利用“圆弧”命令绘制梅花，绘制流程如图2-26所示。
图2-26 绘制梅花
（1）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制第一段圆弧。命令行中的提示与操作如下：
命令: ARC↙
指定圆弧的起点或 [圆心(C)]: 140,110↙
指定圆弧的第二个点或 [圆心(C)/端点(E)]: E↙
指定圆弧的端点: @40<180↙
指定圆弧的中心点(按住 Ctrl 键以切换方向)或 [角度(A)/方向(D)/半径(R)]: R↙
指定圆弧的半径(按住 Ctrl 键以切换方向): 20↙
结果如图2-27所示。
（2）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制第二段圆弧。命令行中的提示与操作如下：
命令: ARC↙
圆弧创建方向: 逆时针（按住 Ctrl 键可切换方向）
指定圆弧的起点或 [圆心(C)]:（用鼠标指定刚才绘制圆弧的端点1）
指定圆弧的第二个点或 [圆心(C)/端点(E)]: E↙
指定圆弧的端点: @40<252↙
指定圆弧的中心点(按住 Ctrl 键以切换方向)或 [角度(A)/方向(D)/半径(R)]: A↙
指定夹角(按住 Ctrl 键以切换方向): 180↙
结果如图2-28所示。
（3）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制第三段圆弧，命令行中的提示与操作如下：
命令: ARC↙
指定圆弧的起点或 [圆心(C)]:（用鼠标指定刚才绘制圆弧的端点2）
指定圆弧的第二个点或 [圆心(C)/端点(E)]: C↙
指定圆弧的圆心: @20<324↙
指定圆弧的端点或 [角度(A)/弦长(L)]: A↙
指定夹角(按住 Ctrl 键以切换方向): 180↙
结果如图2-29所示。

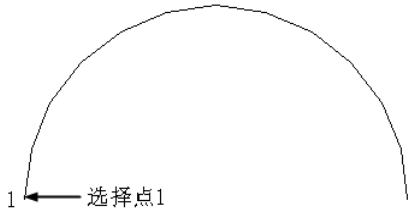

图2-27 选择点1

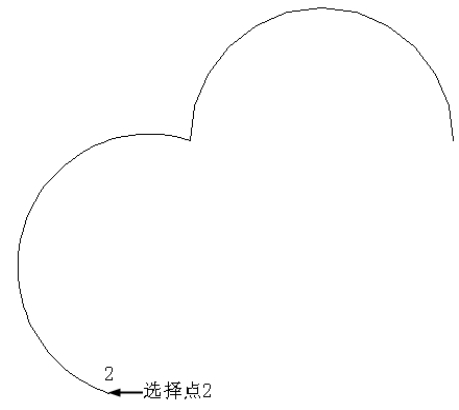

图2-28 选择点2

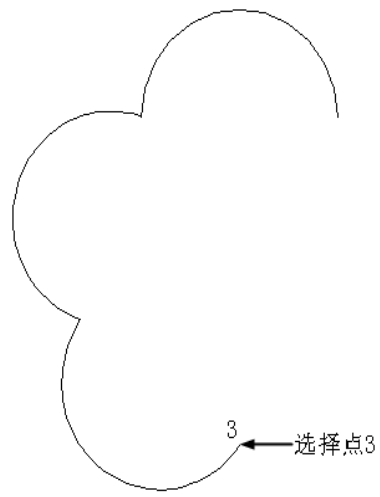

图2-29 选择点3
（4）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制第四段圆弧。命令行中的提示与操作如下：
命令: ARC↙
指定圆弧的起点或 [圆心(C)]:（用鼠标指定刚才绘制圆弧的端点3）
指定圆弧的第二个点或 [圆心(C)/端点(E)]: C↙
指定圆弧的圆心: @20<36↙
指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]: L↙
指定弦长(按住 Ctrl 键以切换方向): 40↙
结果如图2-30所示。
（5）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制第五段圆弧。命令行中的提示与操作如下：
命令: ARC↙
指定圆弧的起点或 [圆心(C)]:（用鼠标指定刚才绘制圆弧的端点4）
指定圆弧的第二个点或 [圆心(C)/端点(E)]: E↙
指定圆弧的端点:（用鼠标指定绘制圆弧的起点）
指定圆弧的中心点(按住 Ctrl键以切换方向)或 [角度(A)/方向(D)/半径(R)]: D↙
指定圆弧起点的相切方向(按住 Ctrl键以切换方向): @20<20↙

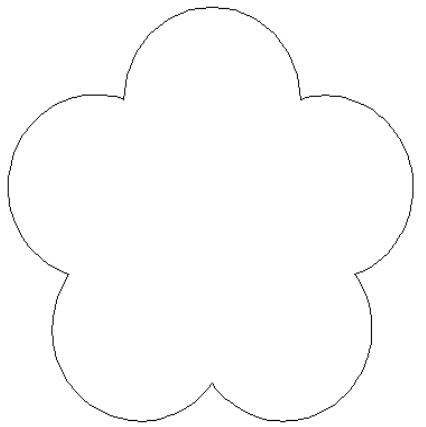

最终的图形如图2-31所示。

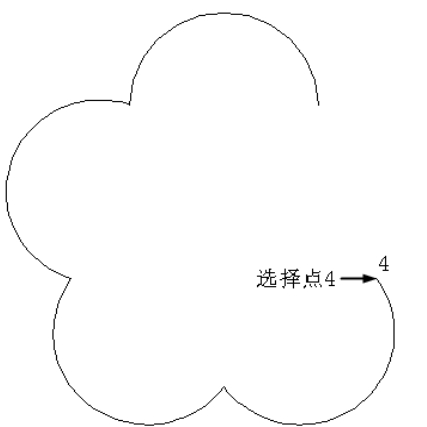

图2-30 选择点4
图2-31 圆弧组成的梅花图案

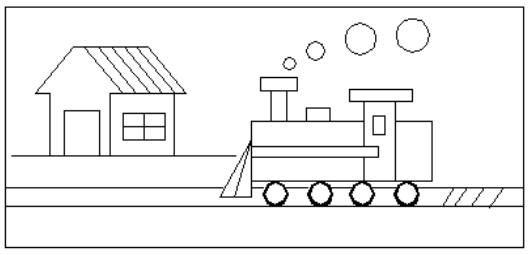

可以通过指定圆环的内、外直径绘制圆环，也可以绘制填充圆。如图2-32所示的车轮即用圆环绘制的。
图2-32 车轮

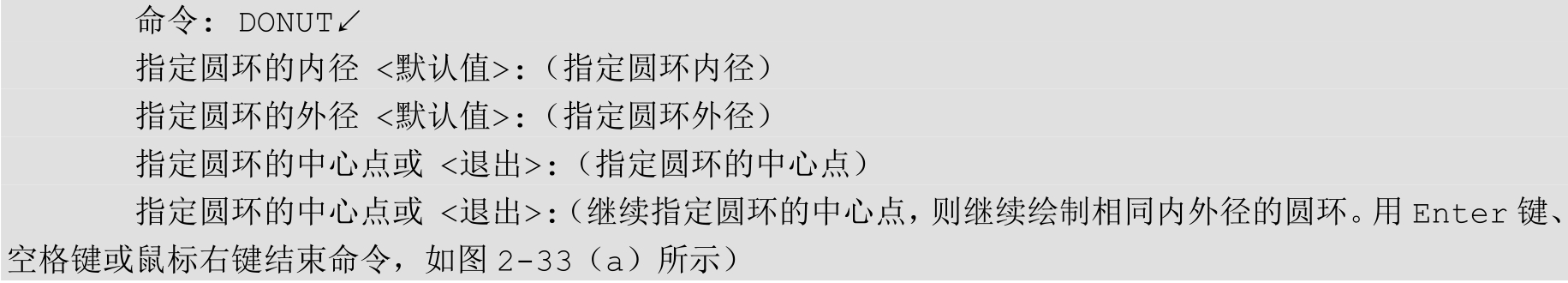

命令行：DONUT。
菜单栏：“绘图”→“圆环”。
功能区：“默认”→“绘图”→“圆环”
。
（1）若指定内径为0，则画出实心填充圆（见图2-33（b））。

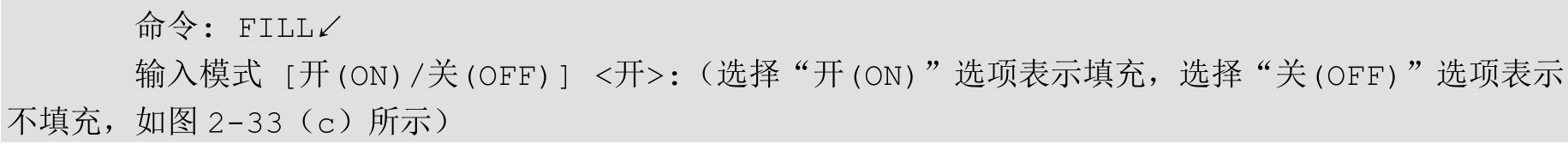

（2）使用FILL命令可以控制圆环是否填充。命令行中的提示与操作如下：

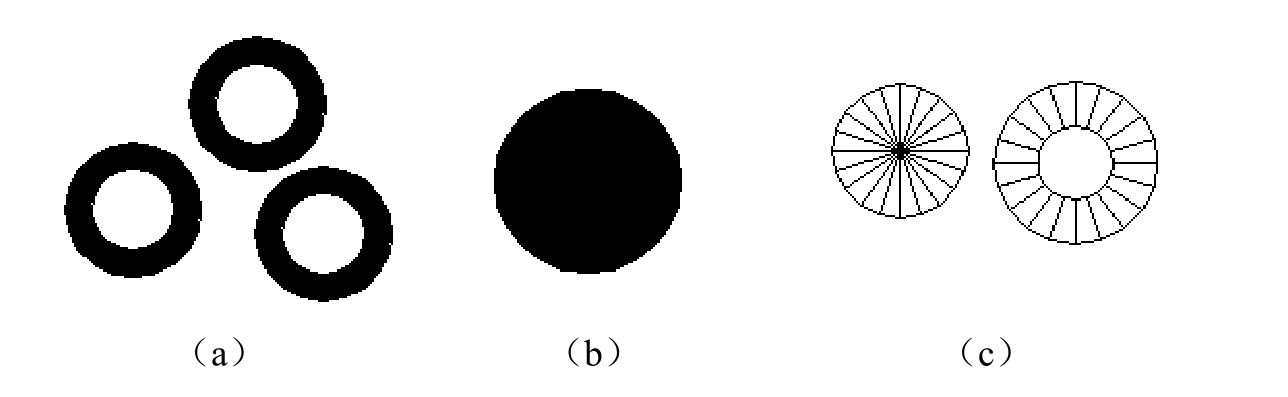

图2-33 绘制圆环
椭圆也是一种典型的封闭曲线图形，圆在某种意义上可以看成是椭圆的特例。椭圆在工程图形中的应用不多，只在某些特殊造型，如室内设计单元中的浴盆、桌子等造型或机械造型中杆状结构的截面形状等图形中才会出现。
命令行：ELLIPSE。
菜单栏：“绘图”→“椭圆”或“绘图”→“圆弧”。
工具栏：“绘图”→“椭圆”
或“绘图”→“椭圆弧”
。
功能区：“默认”→“绘图”→“轴，端点”
。
命令: ELLIPSE↙
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:（指定轴端点1，如图2-34所示）
指定轴的另一个端点:（指定轴端点2，如图2-34所示）
指定另一条半轴长度或 [旋转(R)]:
指定椭圆的轴端点：根据两个端点定义椭圆的第一条轴。第一条轴的角度确定了整个椭圆的角度。第一条轴既可以定义椭圆的长轴，也可以定义椭圆的短轴。

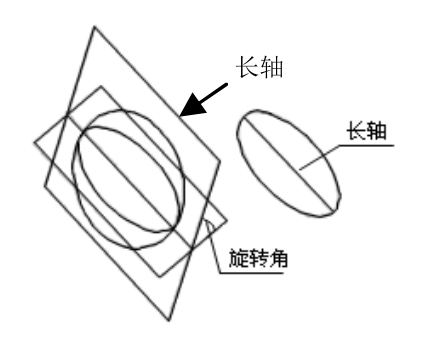

旋转（R）：通过绕第一条轴旋转圆来创建椭圆。相当于将一个圆绕椭圆轴翻转一个角度后的投影视图，如图2-35所示。
中心点（C）：通过指定的中心点创建椭圆。
圆弧（A）：用于创建一段椭圆弧。与单击“绘图”工具栏中的“椭圆弧”按钮
功能相同。其中，第一条轴的角度确定了椭圆弧的角度。第一条轴既可以定义椭圆弧长轴，也可以定义椭圆弧短轴。选择该选项，系统继续提示。具体操作如下：
指定椭圆弧的轴端点或 [中心点(C)]:（指定端点或输入“C”）
指定轴的另一个端点:（指定另一端点）
指定另一条半轴长度或 [旋转(R)]:（指定另一条半轴长度或输入“R”）
指定起点角度或 [参数(P)]:（指定起始角度或输入“P”）
指定端点角度或 [参数(P)/夹角(I)]:
其中，各选项含义介绍如下。

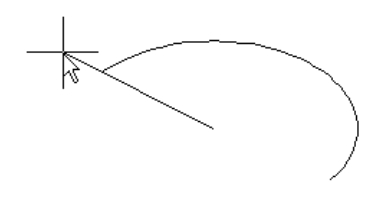

角度：指定椭圆弧端点的两种方式之一，光标和椭圆中心点连线与水平线的夹角为椭圆端点位置的角度，如图2-36所示。

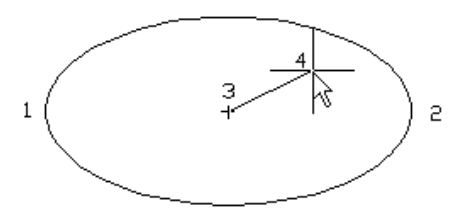

图2-34 椭圆
图2-35 旋转
图2-36 椭圆弧
参数（P）：指定椭圆弧端点的另一种方式，该方式同样是指定椭圆弧端点的角度，但通过以下矢量参数方程式创建椭圆弧。
p(u)=c+a cos(u)+b sin(u)
式中，c是椭圆的中心点，a和b分别是椭圆的长轴和短轴，u为光标与椭圆中心点连线的夹角。
夹角（I）：定义从起始角度开始的包含角度。

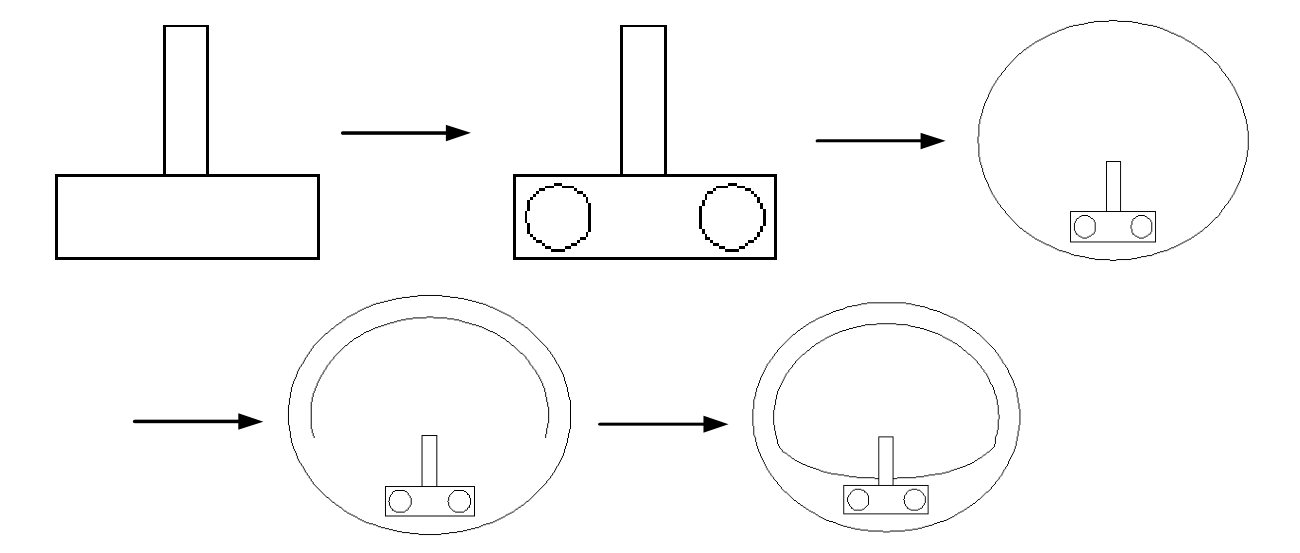

本实例主要介绍椭圆和椭圆弧绘制方法的具体应用。首先利用前面学到的知识绘制水龙头和旋钮，然后利用椭圆和椭圆弧绘制洗脸盆内沿和外沿，绘制流程如图2-37所示。
图2-37 绘制洗脸盆
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制水龙头图形，结果如图2-38所示。
（2）单击“默认”选项卡“绘图”面板中的“圆”按钮
，绘制两个水龙头旋钮，结果如图2-39所示。
图2-38 绘制水龙头
图2-39 绘制旋钮
（3）单击“默认”选项卡“绘图”面板中的“轴，端点”按钮
，绘制脸盆外沿。命令行中的提示与操作如下：
命令: _ellipse↙
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:（用鼠标指定椭圆轴端点）
指定轴的另一个端点:（用鼠标指定另一个端点）
指定另一条半轴长度或 [旋转(R)]:（用鼠标在屏幕上拉出另一条半轴长度）
结果如图2-40所示。
（4）单击“默认”选项卡“绘图”面板中的“椭圆弧”按钮
，绘制脸盆部分内沿。命令行中的提示与操作如下：
命令: _ellipse↙
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: a↙
指定椭圆弧的轴端点或 [中心点(C)]: C↙
指定椭圆弧的中心点:（捕捉上一步绘制的椭圆中心点）
指定轴的端点:（适当指定一点）
指定另一条半轴长度或 [旋转(R)]: R↙
指定绕长轴旋转的角度:（用鼠标指定椭圆轴端点）
指定起点角度或 [参数(P)]:（用鼠标拉出起始角度）
指定端点角度或 [参数(P)/夹角(I)]:（用鼠标拉出终止角度）
结果如图2-41所示。
（5）单击“默认”选项卡“绘图”面板中的“圆弧”按钮
，绘制脸盆内沿其他部分，最终结果如图2-42所示。

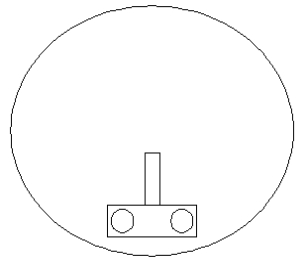

图2-40 绘制脸盆外沿

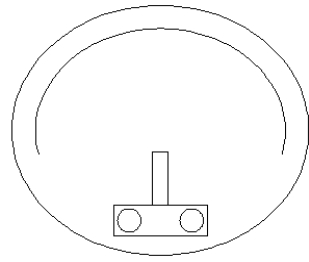

图2-41 绘制脸盆部分内沿

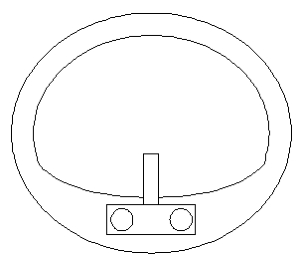

图2-42 洗脸盆图形
