2.1 绘制直线类对象
AutoCAD 2020提供了5种直线类对象，包括直线、射线、构造线、多线和多段线。本节主要介绍直线和构造线的画法。
单击“绘图”工具栏中的“直线”按钮后，用户只需给定起点和终点，即可画出一条线段。一条线段即是一个图元。在AutoCAD中，图元是最小的图形元素，不能再被分解。一个图形是由若干个图元组成的。
命令行：LINE。
菜单栏：“绘图”→“直线”，如图2-1所示。
工具栏：“绘图”→“直线”
，如图2-2所示。
功能区：“默认”→“绘图”→“直线”

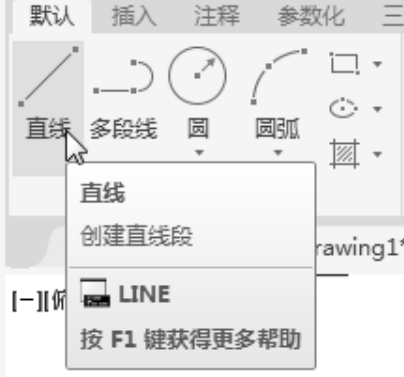

，如图2-3所示。

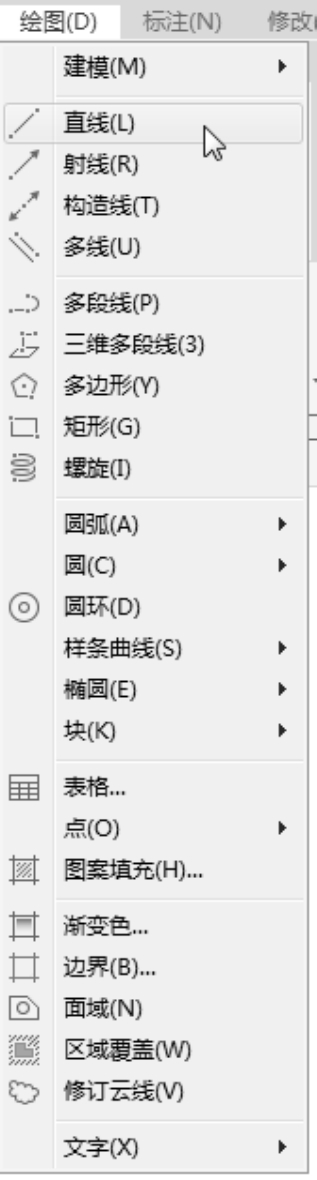

图2-1 “绘图”菜单
图2-2 “绘图”工具栏
图2-3 “绘图”面板
命令: LINE↙ 指定第一个点:（输入直线段的起点，用鼠标指定点或者指定点的坐标） 指定下一点或 [放弃(U)]:（输入直线段的端点） 指定下一点或 [退出(E)/放弃(U)]:（输入下一条直线段的端点。输入“U”表示放弃前面的输入； 右击，在弹出的快捷菜单中选择“确认”命令，或按Enter 键结束命令） 指定下一点或 [关闭(C)/退出(X)/放弃(U)]:（输入下一条直线段的端点，或输入“C”使图形闭合， 结束命令）
（1）在响应“指定下一点：”时，若输入“U”，或右击后在弹出的快捷菜单中选择“放弃”命令，则可取消刚刚画出的线段。连续输入“U”并按Enter键，即可连续取消相应的线段。
（2）在命令行的“命令：”提示下输入“U”，则取消上次执行的命令。
（3）在响应“指定下一点：”时，若输入“C”或选择快捷菜单中的“闭合”命令，可以使绘制的折线封闭并结束操作，也可以直接输入长度值，绘制定长的直线段。
（4）若要画水平线和铅垂线，可按F8键进入正交模式。
（5）若要准确画线到某一特定点，可启用对象捕捉工具。
（6）利用F6键切换坐标形式，便于确定线段的长度和角度。
（7）从命令行输入命令时，可输入某一命令的大写字母，例如，从键盘输入“L”（LINE）即可执行绘制直线命令，这样执行有关命令更加快捷。
（8）若要绘制带宽度信息的直线，可从“对象特性”工具栏的“线宽控制”列表框中选择线的宽度。
（9）若设置动态数据输入方式（单击状态栏上的DYN按钮），则可以动态输入坐标值或长度值。下面的命令同样可以设置动态数据输入方式，效果与非动态数据输入方式类似。除了特别需要，以后不再强调，而只按非动态数据输入方式输入相关数据。
本实例利用“直线”命令绘制线段，从而绘制出窗户图形，绘制流程如图2-4所示。
图2-4 绘制窗户
（1）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制窗户外框。命令行中的提示与操作如下：
命令: _line↙
指定第一个点: 120,120↙（P1）
指定下一点或 [放弃(U)]: 120,400↙（P2）
指定下一点或 [退出(E)/放弃(U)]: 420,400↙（P3）
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: 420,120↙（P4）
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: 120,120↙（P1）
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: ↙
结果如图2-5所示。
（2）单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制窗棱线。命令行中的提示与操作如下：
命令: ↙（直接回车表示重复执行上次命令）
指定第一个点: 270,400↙（P5）
指定下一点或 [放弃(U)]: 270,120↙（P6）
指定下一点或 [退出(E)/放弃(U)]: ↙
结果如图2-6所示。

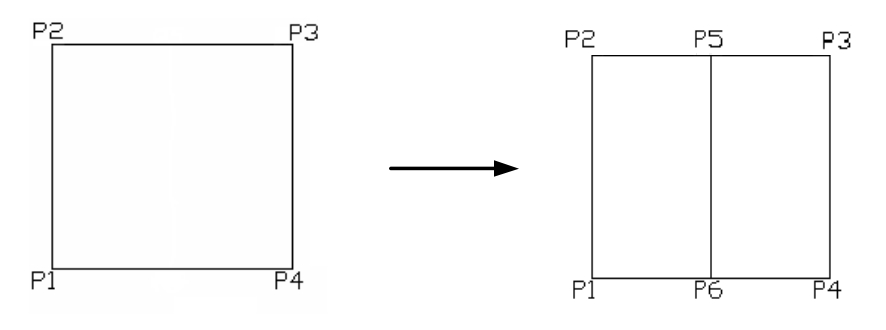

图2-5 绘制连续线段

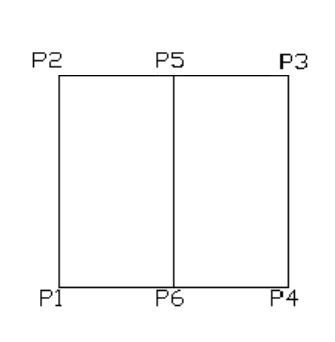

图2-6 绘制线段
（1）一般每个命令有4种执行方式，这里只给出了命令行执行方式，其他3种执行方式的操作方法与命令行执行方式相同。
（2）命令前加一个下画线表示是采用非命令行输入方式执行命令，其效果与命令行输入方式一样。
（3）坐标中的逗号必须在英文状态下输入，否则会出错。
在AutoCAD 2020中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式，即绝对坐标和相对坐标。其中，直角坐标和极坐标最为常用，下面主要介绍它们的输入。
（1）直角坐标法。用点的X、Y坐标值表示的坐标。
例如，在命令行中输入点的坐标提示下输入“15,18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图2-7（a）所示。如果输入“@10,20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图2-7（b）所示。
（2）极坐标法。用长度和角度表示的坐标，只能用来表示二维点的坐标。
在绝对坐标输入方式下，表示为“长度<角度”，如“25<50”，其中长度为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图2-7（c）所示。
在相对坐标输入方式下，表示为“@长度<角度”，如“@25<45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图2-7（d）所示。

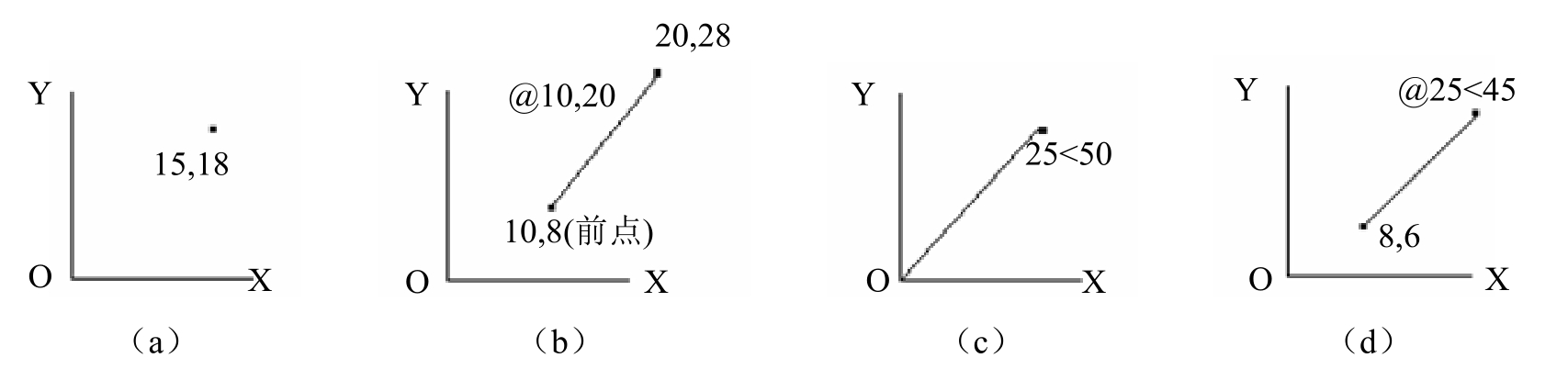

图2-7 数据输入方法
（3）动态数据输入
单击状态栏中的“动态输入”按钮
，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据，例如，绘制直线时，在光标附近，会动态地显示“指定第一个点”，以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图2-8所示。指定第一个点后，系统动态显示直线的角度，同时要求输入线段长度值，如图2-9所示，其输入效果与“@长度<角度”方式相同。
下面分别讲述点与距离值的输入方法。
（4）点的输入。绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式。
用键盘直接在命令行窗口中输入点的坐标。直角坐标有两种输入方式，即“X,Y”（点的绝对坐标值，如“100,50”）和“@X,Y”（相对于前一点的相对坐标值，如“@50,-30”）。坐标值均相对于当前的用户坐标系。
极坐标的输入方式为：“长度<角度”（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，如“20<45”）或“@长度<角度”（相对于前一点的相对极坐标，如“@50 <-30”）。
用鼠标等定标设备移动光标并单击鼠标左键在屏幕上直接取点。
用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。
直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离，这样有利于准确控制对象的长度等参数。如要绘制一条10mm长的线段，命令行提示与操作如下：
命令: line↙
指定第一个点:（在绘图区指定一点）
指定下一点或 [放弃(U)]:
这时在屏幕上移动鼠标指明线段的方向（但不要单击鼠标左键确认），如图2-10所示，然后在命令行中输入“10”，这样就在指定方向上准确地绘制出了长度为10mm的线段。

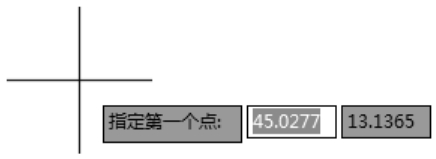

图2-8 动态输入坐标值

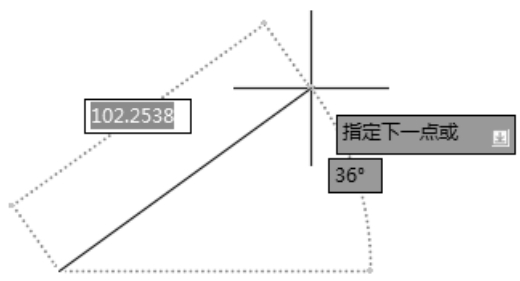

图2-9 动态输入长度值

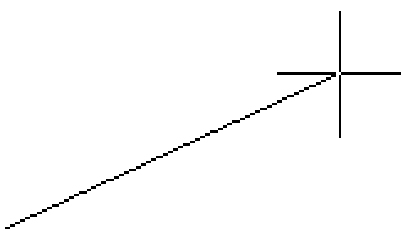

图2-10 绘制线段
（5）距离值的输入。在AutoCAD 2020命令中，有时需要提供高度、宽度、半径、长度等距离值。AutoCAD 2020提供了两种输入距离值的方式：一种是用键盘在命令行窗口中直接输入数值；另一种是在屏幕上拾取两点，以两点的距离值定出所需数值。
本实例主要练习执行“直线”命令后，在动态输入功能下绘制标高符号流程图，如图2-11所示。

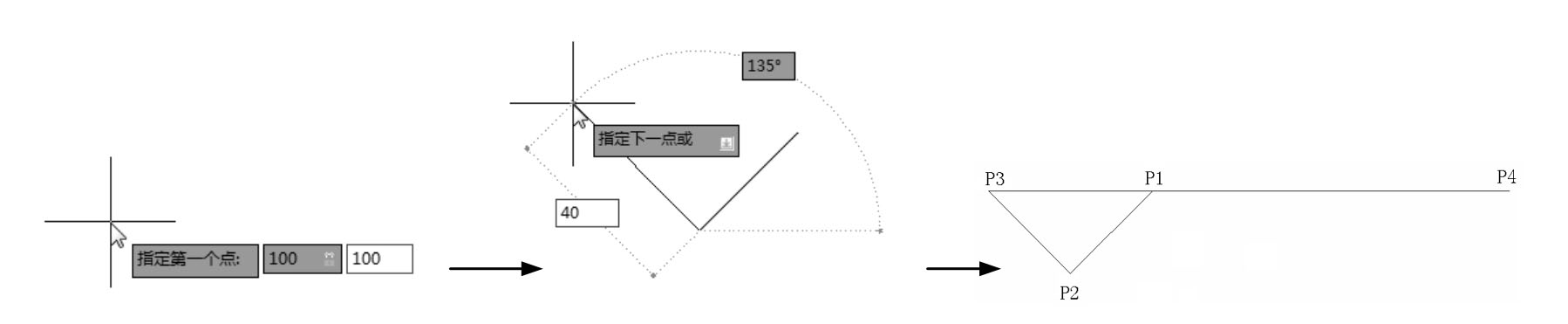

图2-11 绘制标高符号的流程图
操作步骤：
（1）系统默认打开动态输入，如果动态输入没有打开，单击状态栏中的“动态输入”按钮
，打开动态输入。单击“默认”选项卡“绘图”面板中的“直线”按钮
，在动态输入框中输入第一点坐标为（100,100），如图2-12所示，按Enter键确认P1点。

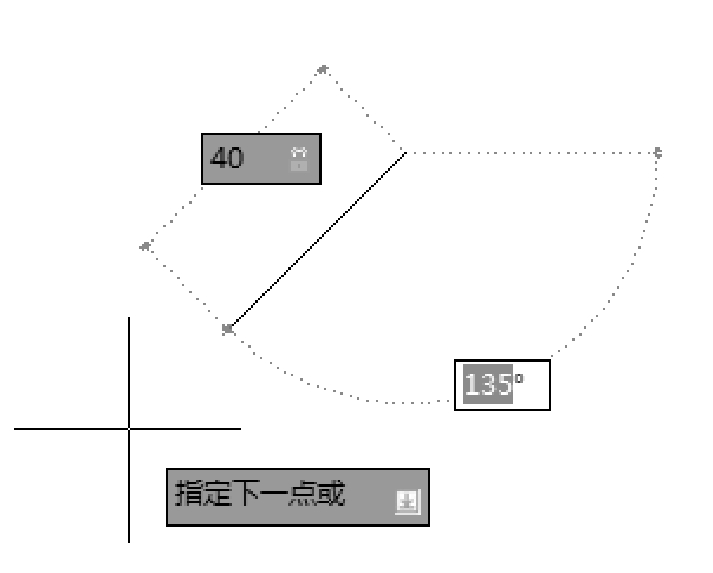

（2）拖动鼠标，然后在动态输入框中输入长度为40，按Tab键切换到角度输入框，输入角度为135，如图2-13所示，按Enter键确认P2点。

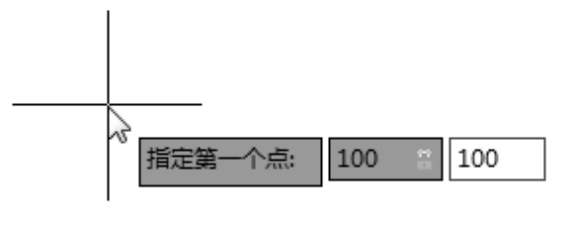

图2-12 确定P1点

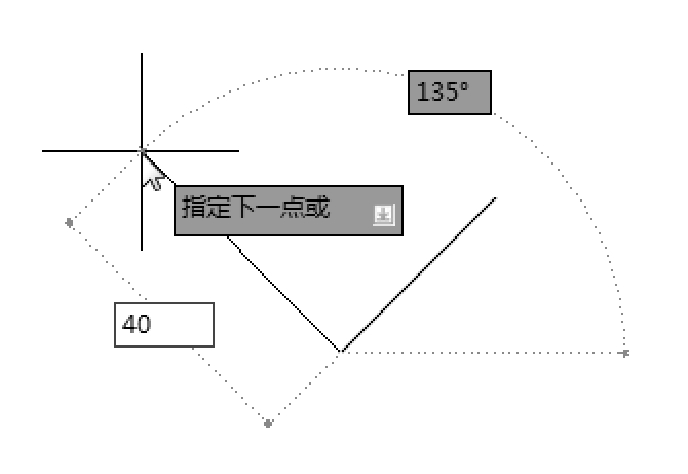

图2-13 确定P2点
（3）拖动鼠标，在鼠标位置为135°时，动态输入“40”，如图2-14所示，按Enter键确认P3点。
图2-14 确定P3点
（4）拖动鼠标，然后在动态输入框中输入相对直角坐标（@180，0），按Enter键确认P4点，如图2-15所示，也可以拖动鼠标，在鼠标位置为0°时，动态输入“180”，如图2-16所示，按Enter键确认P4点，则完成绘制。

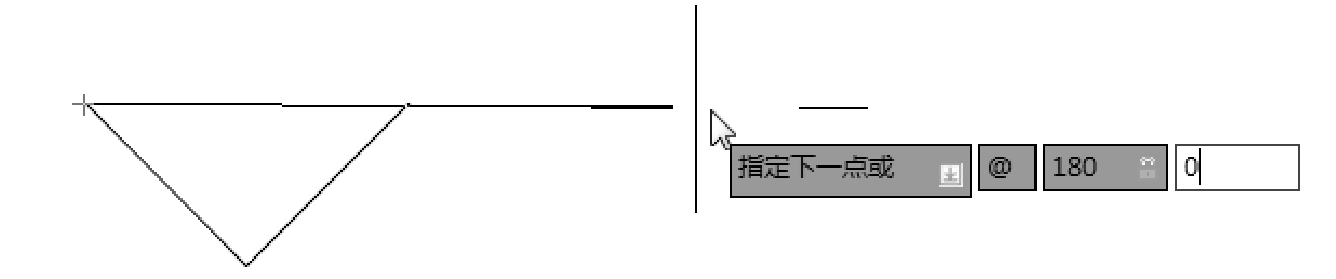

图2-15 确定P4点（相对直角坐标方式）

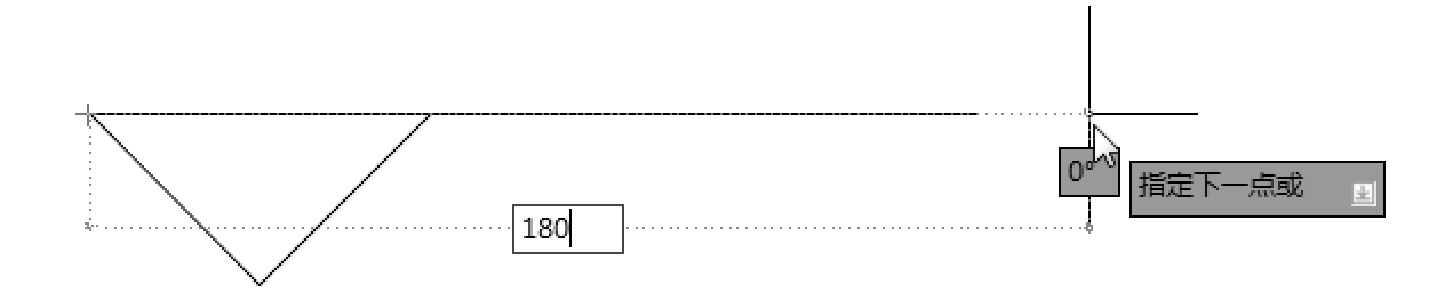

图2-16 确定P4点
构造线是指在两个方向上无限延长的直线。构造线主要用作绘图时的辅助线。当绘制多视图时，为了保持投影关系，可先画出若干条构造线，再以构造线为基准画图。
命令行：XLINE。
菜单栏：“绘图”→“构造线”。
工具栏：“绘图”→“构造线”
。
功能区：“默认”→“绘图”→“构造线”
。
命令: XLINE↙
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:（给出点1）
指定通过点:（给定通过点2，绘制一条双向无限长直线）
指定通过点:（继续指定点并绘制线，如图2-17（a）所示，按Enter键结束）

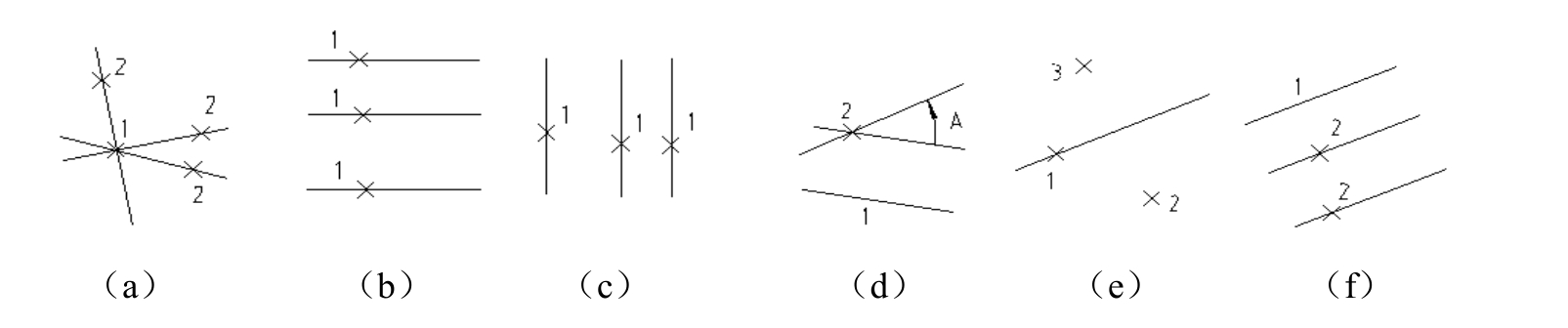

（1）执行选项中有“指定点”“水平”“垂直”“角度”“二等分”“偏移”6种方式可以绘制构造线，分别如图2-17所示。
图2-17 构造线
（2）这种线可以模拟手工作图中的辅助作图线，用特殊的线型显示，在绘图输出时可不作输出。这种线常用于辅助作图的定位线。
