1.6　图层设置

AutoCAD中的图层就如同在手工绘图中使用的重叠透明图纸，如图1-41所示，可以使用图层来组织不同类型的信息。在AutoCAD中，图形的每个对象都位于一个图层上，所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。在绘制时，图形对象将创建在当前的图层上。每个CAD文档中图层的数量是不受限制的，每个图层都有自己的名称。

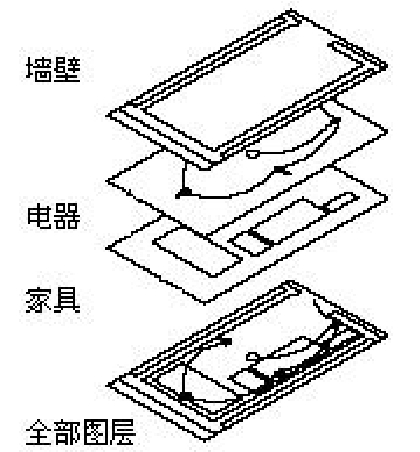

图1-41　图层示意图

1.6.1　建立新图层

新建的CAD文档中只能自动创建一个名为0的特殊图层。默认情况下，图层0将被指定使用7号颜色、Continuous线型、“默认”线宽及NORMAL打印样式，不能删除或重命名图层0。通过创建新的图层，可以将类型相似的对象指定给同一个图层使其相关联，例如，可以将构造线、文字、标注和标题栏置于不同的图层上，并为这些图层指定通用特性。通过将对象分类放到各自的图层中，可以快速有效地控制对象的显示并对其进行更改。

1．执行方式

命令行：LAYER。

菜单栏：“格式”→“图层”。

工具栏：“图层”→“图层特性管理器” ，如图1-42所示。

图1-42　“图层”工具栏

功能区：单击“默认”选项卡“图层”面板中的“图层特性”按钮（见图1-43）或单击“视图”选项卡“选项板”面板中的“图层特性”按钮。

2．操作步骤

执行上述命令后，弹出“图层特性管理器”选项板，如图1-44所示。

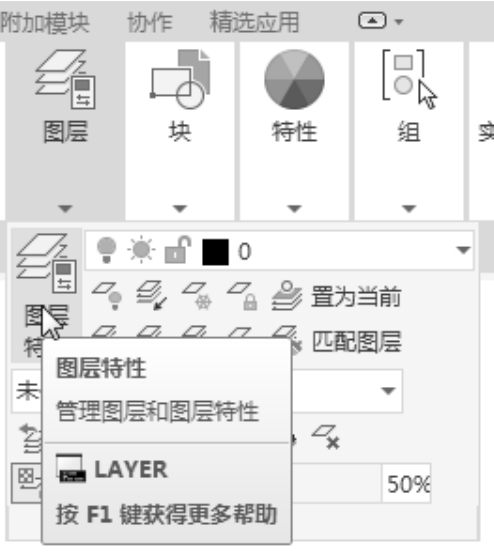

图1-43　“图层”面板

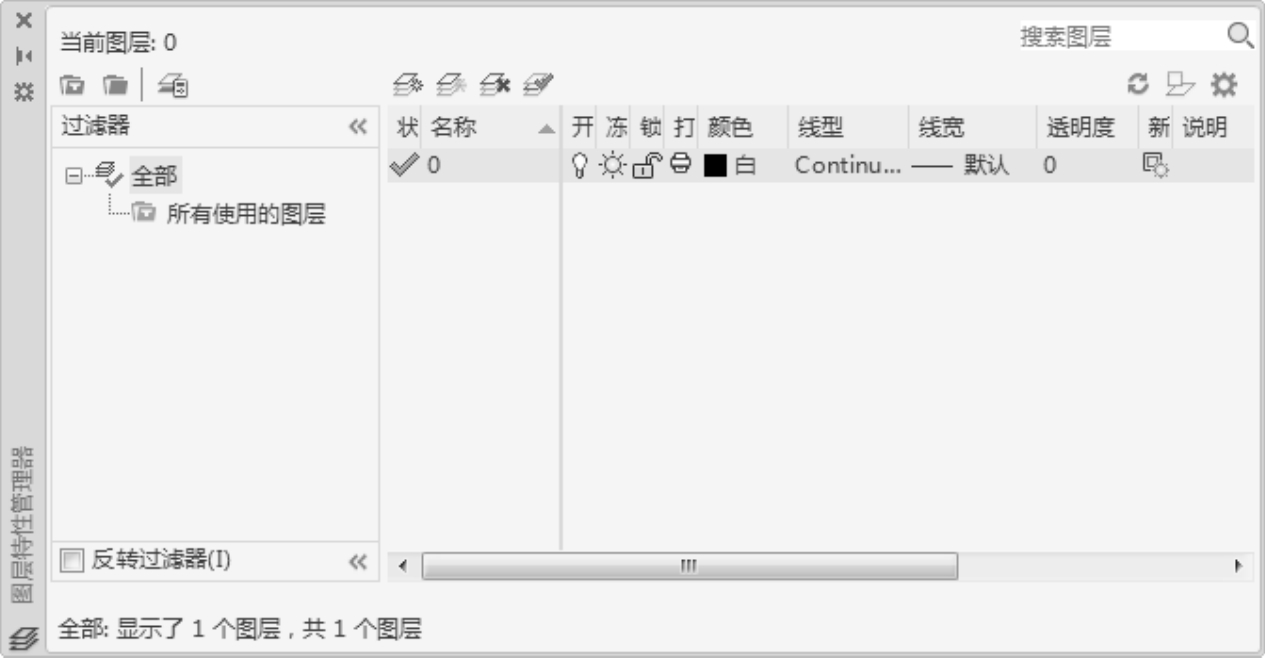

图1-44　“图层特性管理器”选项板

单击“图层特性管理器”选项板中的“新建图层”按钮，建立新图层，默认的图层名为“图层1”。可以根据绘图需要更改图层名，如改为“实体”图层、“中心线”图层或“标准”图层等。

在一个图形中可以创建的图层数及在每个图层中可以创建的对象数实际上是无限的。图层最长可使用255个字符的字母数字命名。图层特性管理器按名称的字母顺序排列图层。

注意： 如果要建立多个图层，无须重复单击“新建图层”按钮。更有效的方法是在建立一个新的图层“图层1”后，改变图层名，在其后输入一个逗号“,”，这样就会自动建立一个新图层“图层1”，改变图层名，再输入一个逗号，又一个新的图层建立了，依次建立各个图层。也可以按两次Enter键，建立另一个新的图层，图层的名称也可以更改，直接双击图层名称，输入新的名称即可。

在每个图层属性设置中，包括“图层名称”“关闭／打开图层”“冻结／解冻图层”“锁定／解锁图层”“图层线条颜色”“图层线条线型”“图层线条宽度”“图层打印样式”“图层是否打印”9个参数。下面分别讲述如何设置这些图层参数。

（1）设置图层线条颜色

在工程制图中，整个图形包含多种不同功能的图形对象，如实体、剖面线与尺寸标注等，为了便于直观地区分它们，可以针对不同的图形对象使用不同的颜色，如实体层使用白色、剖面线层使用青色等。

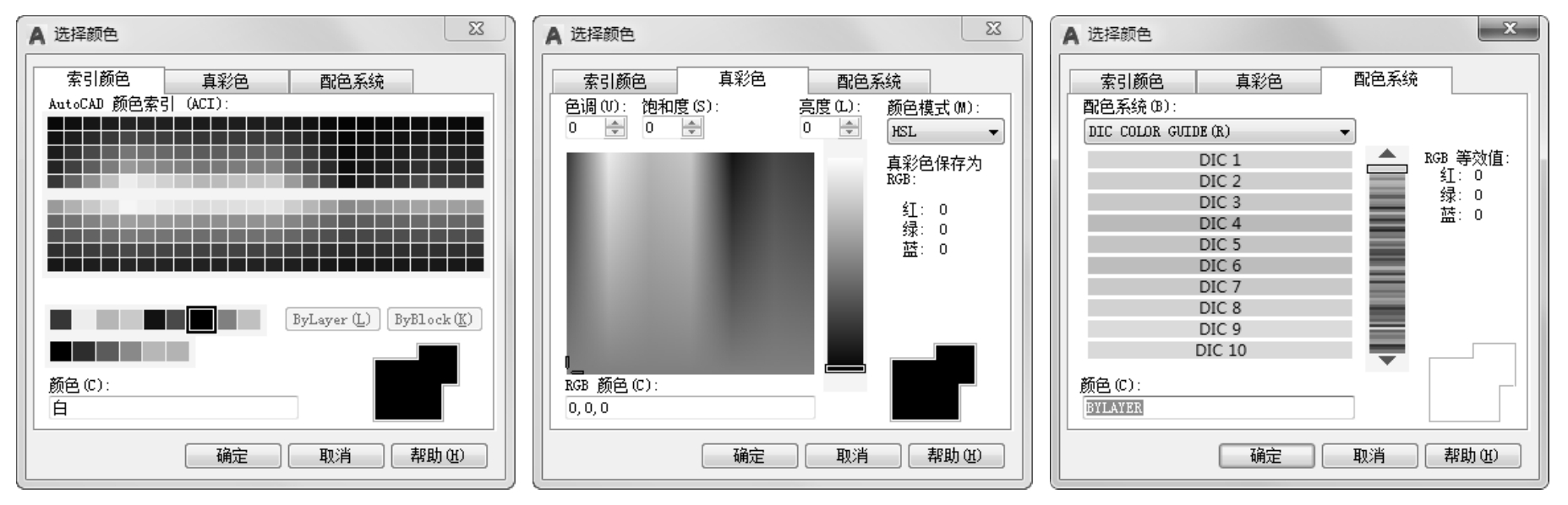

要改变图层的颜色时，单击图层所对应的颜色图标，弹出“选择颜色”对话框，如图1-45所示。它是一个标准的颜色设置对话框，可以使用“索引颜色”“真彩色”“配色系统”3个选项卡来选择颜色。系统显示的RGB配比，即Red（红）、Green（绿）和Blue（蓝）3种颜色。

图1-45　“选择颜色”对话框

（2）设置图层线型

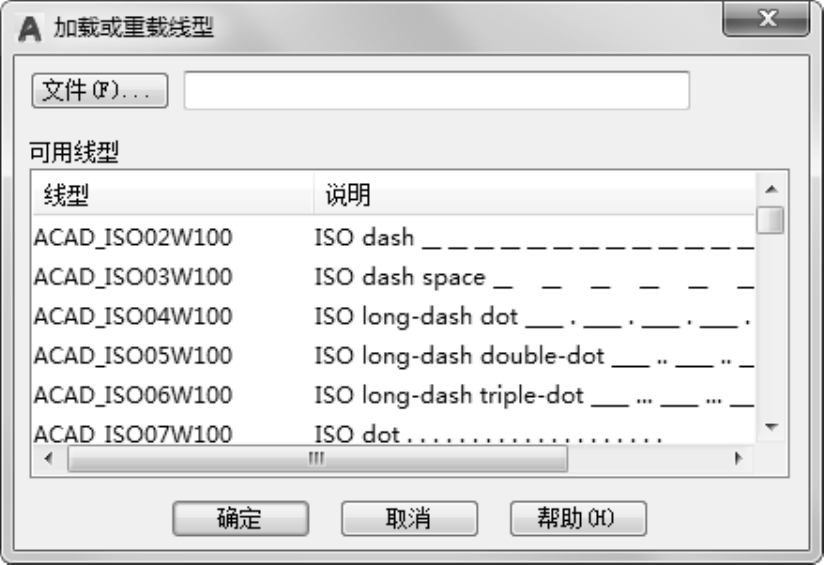

单击图层所对应的线型图标，弹出“选择线型”对话框，如图1-46所示。默认情况下，在“已加载的线型”列表框中，系统只添加了Continuous线型。单击“加载”按钮，打开“加载或重载线型”对话框，如图1-47所示，可以看到AutoCAD还提供了许多其他的线型，选择所需线型，单击“确定”按钮，即可把该线型加载到“已加载的线型”列表框中，可以按住Ctrl键选择多种线型后同时加载。

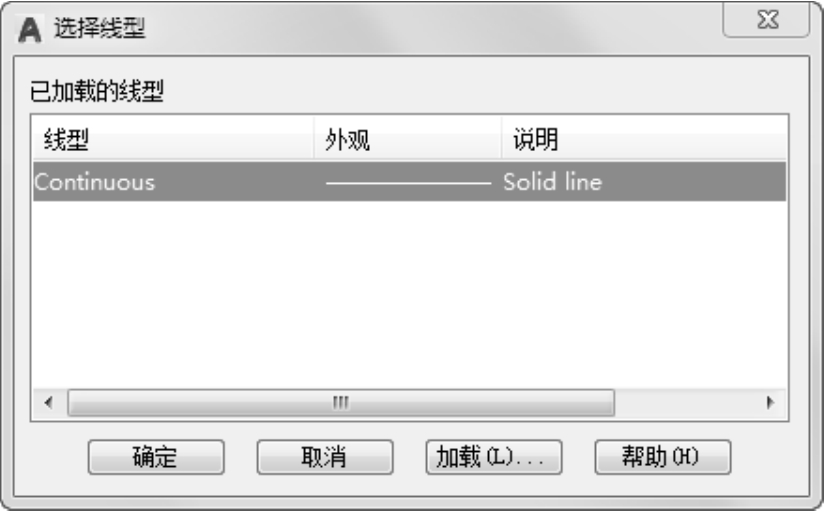

图1-46　“选择线型”对话框

图1-47　“加载或重载线型”对话框

（3）设置图层线宽

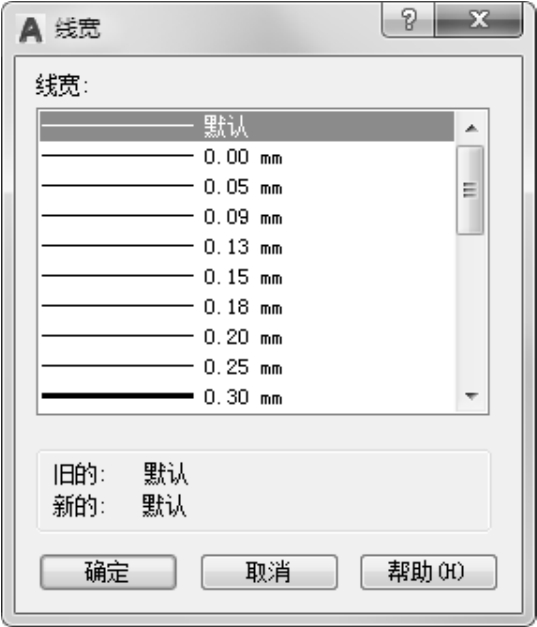

单击图层所对应的线宽图标，弹出“线宽”对话框，如图1-48所示。选择一个线宽，单击“确定”按钮完成对图层线宽的设置。

图层线宽的默认值为0.25mm。在状态栏为“模型”状态时，显示的线宽同计算机的像素有关。线宽为0时，显示为一个像素的线宽。单击状态栏中的“线宽”按钮，屏幕上显示的线宽与实际线宽成比例，如图1-49所示，但线宽不随着图形的放大和缩小而变化。“线宽”功能关闭时，不显示图形的线宽，图形的线宽均以默认宽度值显示。可以在“线宽”对话框中选择需要的线宽。

图1-48　“线宽”对话框

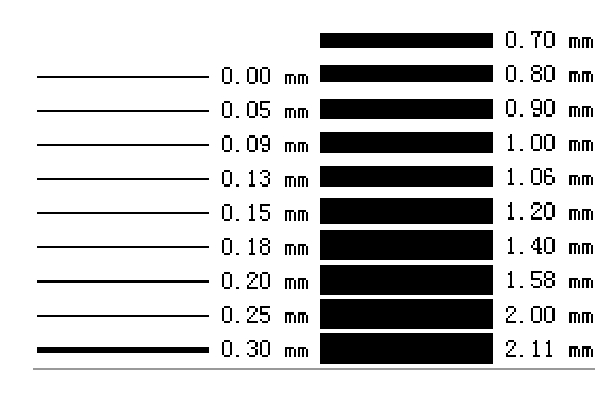

图1-49　线宽显示效果图

1.6.2　设置图层

除了上面讲述的通过图层特性管理器设置图层的方法外，还有几种其他的简便方法可以设置图层的颜色、线宽、线型等参数。

1．直接设置图层

可以直接通过命令行或菜单设置图层的颜色、线宽、线型。

（1）设置颜色的执行方式

命令行：COLOR。

菜单栏：“格式”→“颜色”。

（2）操作步骤

执行上述命令后，弹出“选择颜色”对话框，如图1-45所示。

（3）设置线型的执行方式

命令行：LINETYPE。

菜单栏：“格式”→“线型”。

（4）操作步骤

执行上述命令后，弹出“线型管理器”对话框，如图1-50所示。

（5）设置线宽的执行方式

命令行：LINEWEIGHT或LWEIGHT。

菜单栏：“格式”→“线宽”。

（6）操作步骤

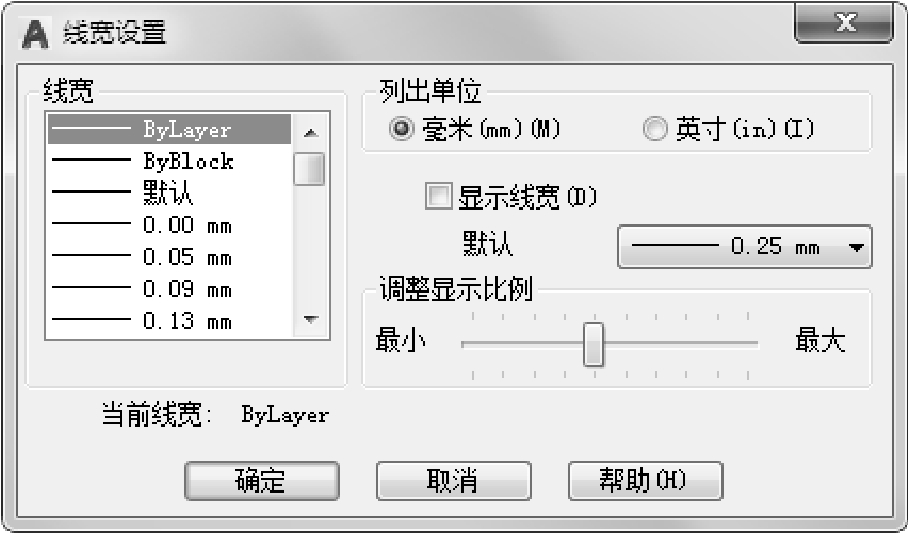

执行上述命令后，弹出“线宽设置”对话框，如图1-51所示。该对话框的使用方法与图1-48所示的“线宽”对话框类似。

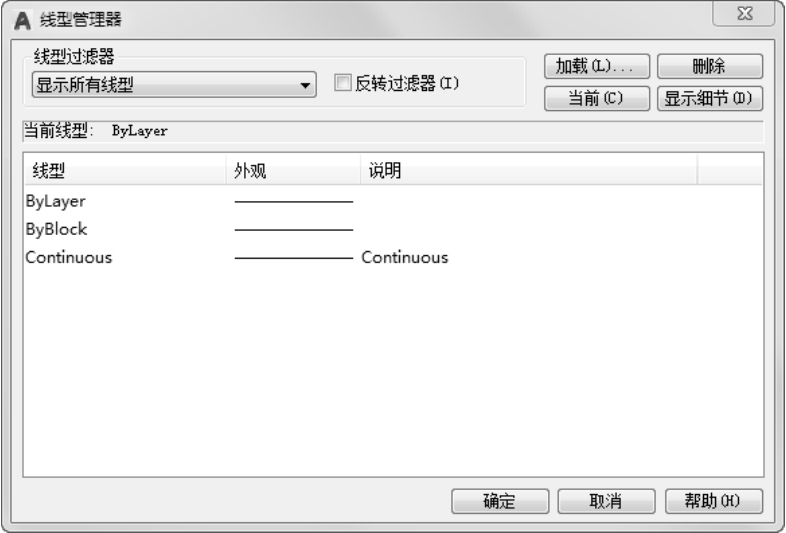

图1-50　“线型管理器”对话框

图1-51　“线宽设置”对话框

2．使用“特性”面板设置图层

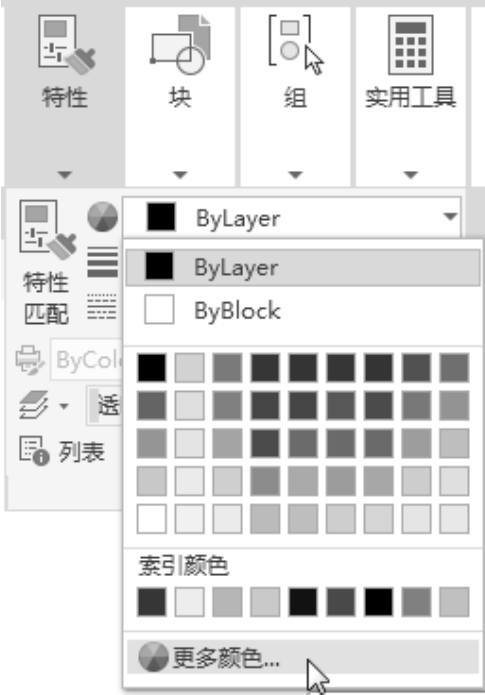

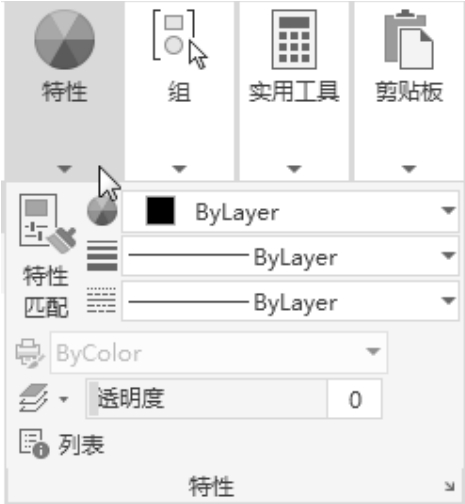

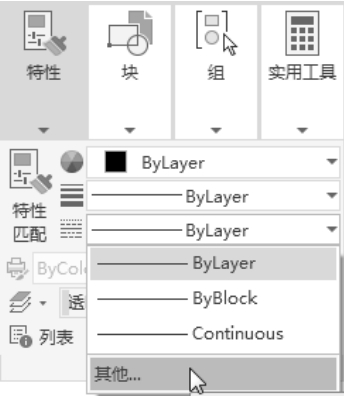

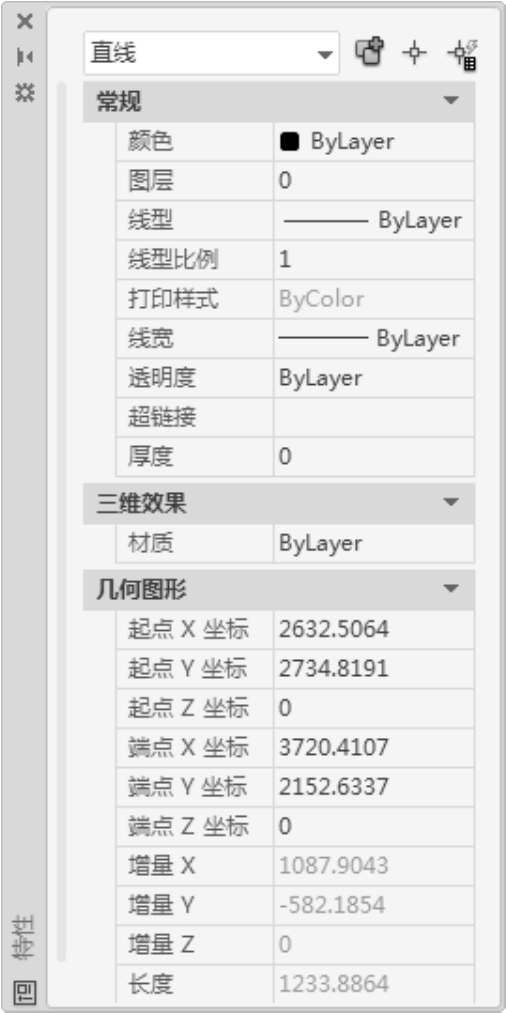

AutoCAD提供了一个“特性”面板，如图1-52所示。用户能够控制和使用面板上的“对象特性”，快速地查看和改变所选对象的图层、颜色、线型和线宽等特性。“特性”面板上的图层颜色、线型、线宽和打印样式的控制增强了查看和编辑对象属性的命令。在绘图屏幕上选择任何对象都将在面板上自动显示它所在的图层、颜色、线型等属性。也可以在“特性”面板的“颜色”“线型”“线宽”“打印样式”下拉列表框中选择需要的参数值。如果在“颜色”下拉列表框中选择“更多颜色”选项（见图1-53），就会打开“选择颜色”对话框，如图1-45所示；同样，如果在“线型”下拉列表框中选择“其他”选项（见图1-54），就会打开“线型管理器”对话框，如图1-50所示。
