1.4　文件管理

本节将介绍文件管理的一些基本操作方法，包括新建文件、打开已有文件、保存文件、删除文件等，这些都是进行AutoCAD 2020操作的基础知识。

1.4.1　新建文件

1．执行方式

命令行：NEW。

菜单栏：“文件”→“新建”。

工具栏：快速访问→“新建” 。

2．操作步骤

执行上述命令后，弹出如图1-35所示的“选择样板”对话框，在“文件类型”下拉列表框中有3种格式的图形样板，分别是扩展名为.dwt、.dwg和.dws的图形文件。

3．执行方式

命令行：QNEW。

工具栏：快速访问→“新建” 。

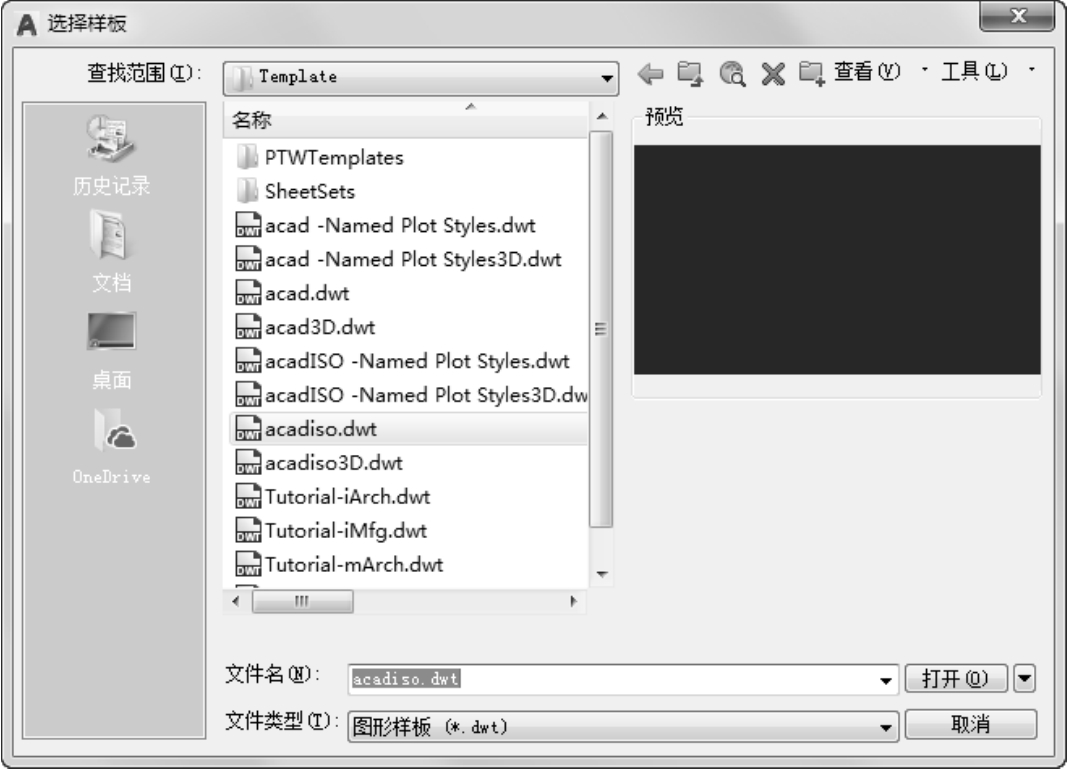

图1-35　“选择样板”对话框

4．操作步骤

执行上述命令后，立即从所选的图形样板创建新图形文件，而不显示任何对话框或提示。

在运行快速创建图形功能之前必须进行如下设置。

（1）将FILEDIA系统变量设置为1，将STARTUP系统变量设置为0。命令行中的提示与操作如下：

        命令: FILEDIA↙
        输入 FILEDIA 的新值 <1>: ↙
        命令: STARTUP↙
        输入 STARTUP 的新值 <0>: ↙

（2）在“选项”对话框中选择默认图形样板文件。方法是选择“工具”→“选项”命令，打开“选项”对话框，选择“文件”选项卡，单击标记为“样板设置”的节点，然后选择需要的样板文件路径，如图1-36所示。

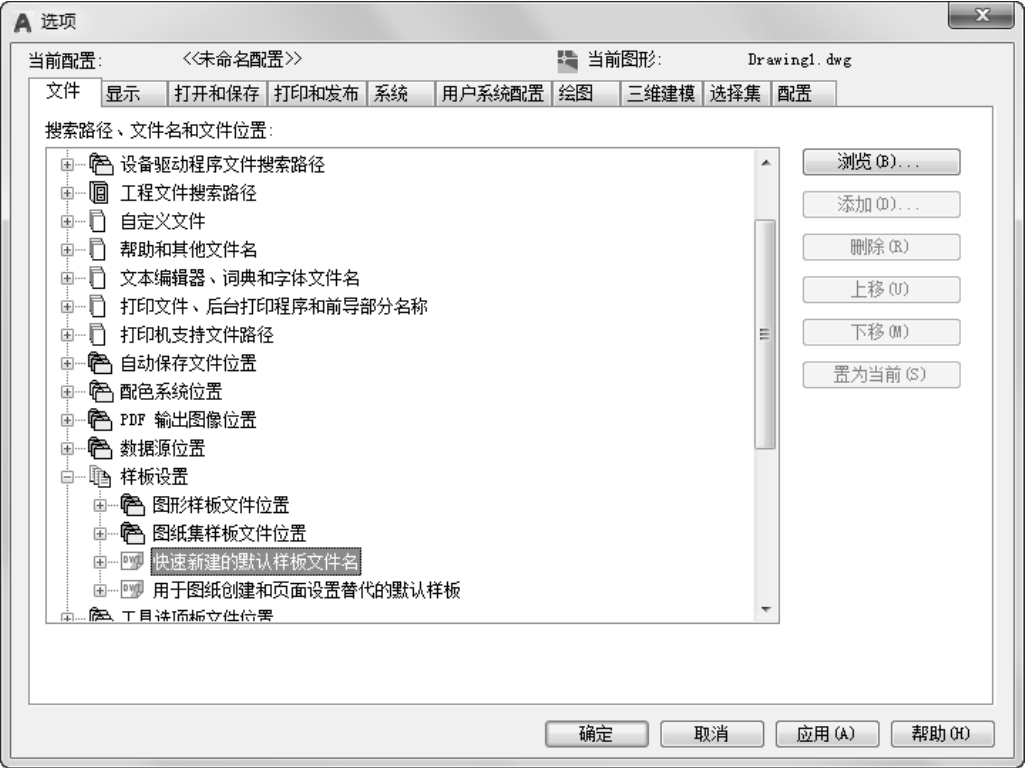

图1-36　“选项”对话框的“文件”选项卡

1.4.2　打开文件

1．执行方式

命令行：OPEN。

菜单栏：“文件”→“打开”。

工具栏：快速访问→“打开” 。

2．操作步骤

执行上述命令后，弹出如图1-37所示的“选择文件”对话框，在“文件类型”下拉列表框中可选择.dwg文件、.dwt文件、.dxf文件和.dws文件。其中，.dxf文件是用文本形式存储的图形文件，能够被其他程序读取，许多第三方应用软件都支持.dxf格式。

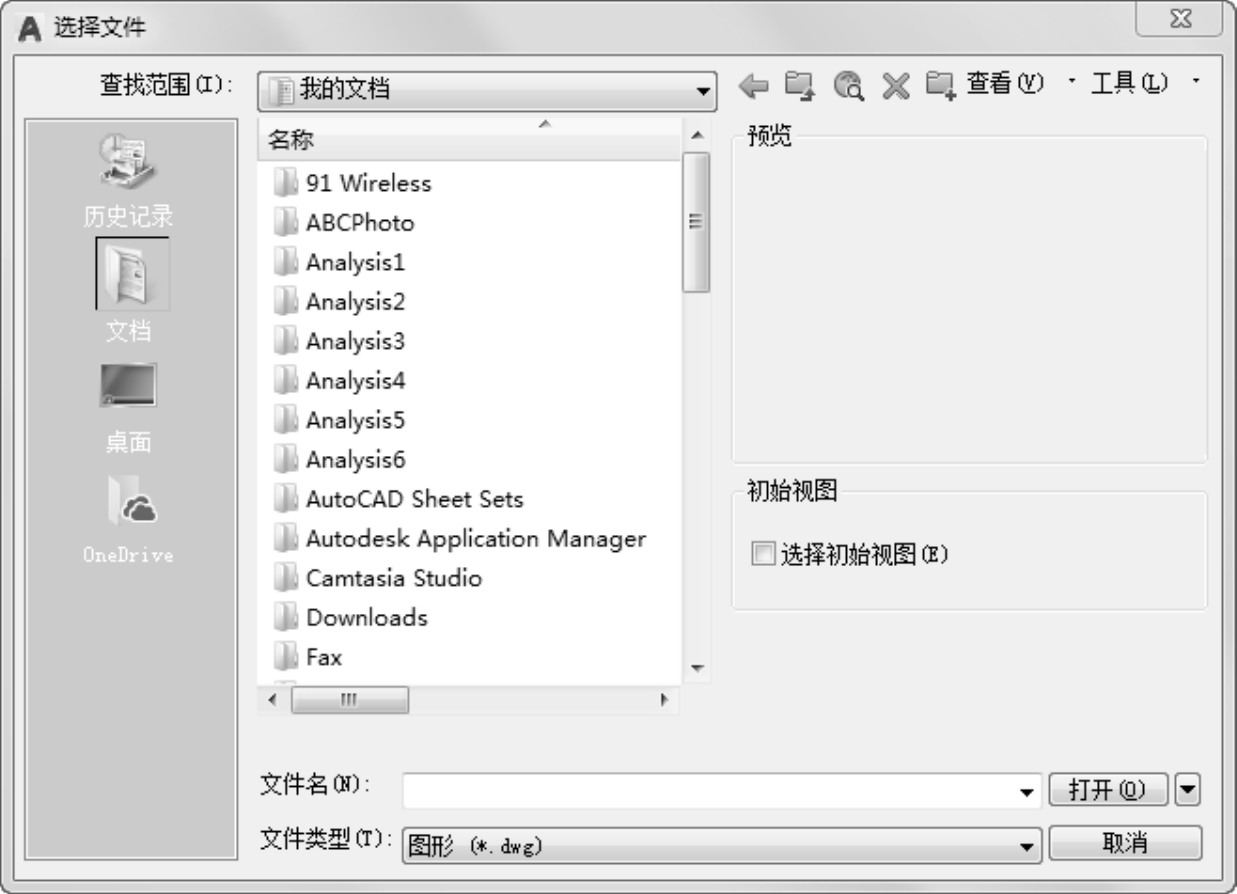

图1-37　“选择文件”对话框

1.4.3　保存文件

1．执行方式

命令行：QSAVE（或SAVE）。

菜单栏：“文件”→“保存”。

工具栏：快速访问→“保存” 。

2．操作步骤

执行上述命令后，若文件已命名，则AutoCAD自动保存；若文件未命名（即为默认名Drawing1.dwg），则弹出如图1-38所示的“图形另存为”对话框，用户可以命名保存。在“保存于”下拉列表框中可以指定保存文件的路径；在“文件类型”下拉列表框中可以指定保存文件的类型。

为了防止因意外操作或计算机系统故障导致正在绘制的图形文件丢失，可以对当前图形文件设置自动保存，操作步骤如下。

（1）利用系统变量SAVEFILEPATH设置所有“自动保存”文件的位置，如C:\HU\。

（2）利用系统变量SAVEFILE存储“自动保存”文件名。该系统变量存储的文件是只读文件，用户可以从中查询自动保存的文件名。

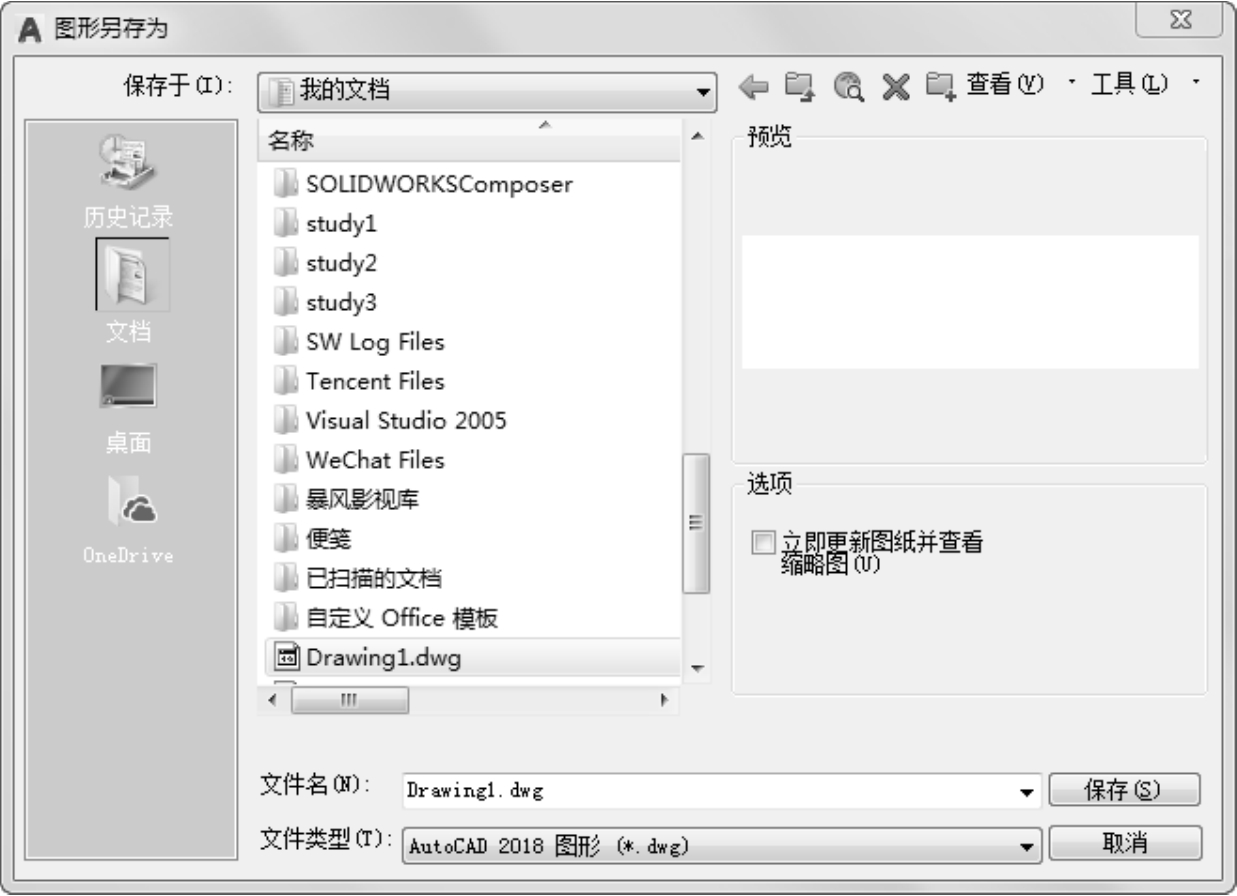

图1-38　“图形另存为”对话框

（3）利用系统变量SAVETIME指定在使用“自动保存”时多长时间保存一次图形。

1.4.4　另存为

1．执行方式

命令行：SAVEAS。

菜单栏：“文件”→“另存为”。

工具栏：快速访问→“另存为” 。

2．操作步骤

执行上述命令后，弹出如图1-38所示的“图形另存为”对话框，AutoCAD用另存名保存，并将当前图形更名。 z4J6m8mF6C6nMPbcxgXXWTRmmkUTb4zkyP6+7TeRZ9OkWcA1w0AAYSZyCby9FjBO
