1.3　设置绘图环境

由于每台计算机所使用的显示器、输入设备和输出设备的类型不同，用户喜好的风格及计算机的目录设置也是不同的，因此每台计算机都是独特的。一般来讲，使用AutoCAD 2020的默认配置就可以绘图，但AutoCAD推荐用户在开始作图前先进行必要的配置。

1.3.1　绘图单位设置

1．执行方式

命令行：DDUNITS（或UNITS）。

菜单栏：“格式”→“单位”。

2．操作步骤

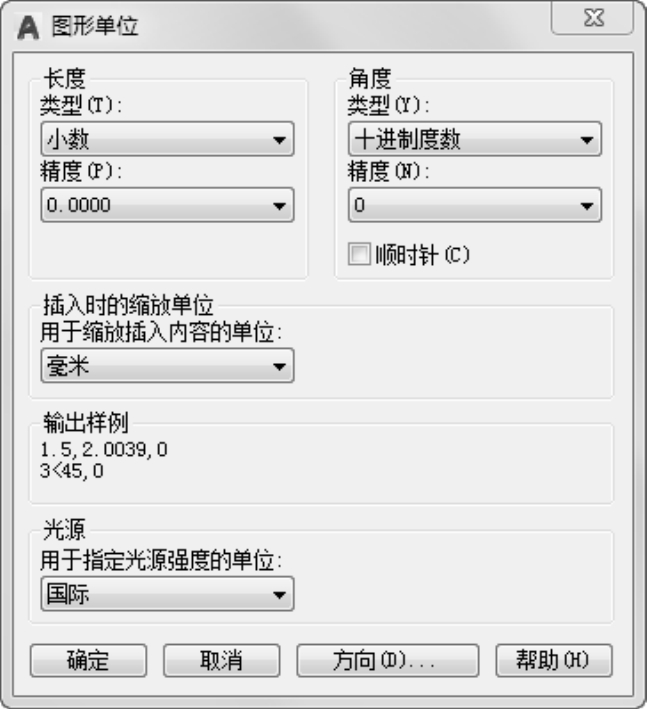

执行上述命令后，弹出“图形单位”对话框，如图1-32所示。该对话框用于定义单位和角度格式。

3．选项说明

“长度”选项组：指定测量长度的当前单位及当前单位的精度。

“角度”选项组：指定测量角度的当前单位、精度及旋转方向，默认方向为逆时针。

“插入时的缩放单位”选项组：控制使用工具选项板（如DesignCenter或i-drop）拖入当前图形的块的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入块时不按指定单位缩放，可选择“无单位”。

“输出样例”选项组：显示当前输出的样例值。

“光源”选项组：用于指定光源强度的单位。

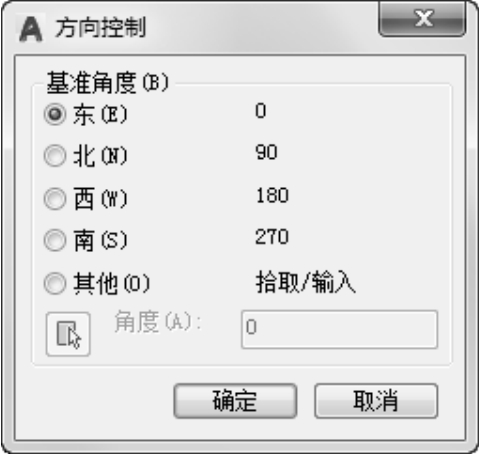

“方向”按钮：单击该按钮，可以在弹出的“方向控制”对话框中进行方向控制设置，如图1-33所示。

1.3.2　图形边界设置

1．执行方式

命令行：LIMITS。

菜单栏：“格式”→“图形界限”。

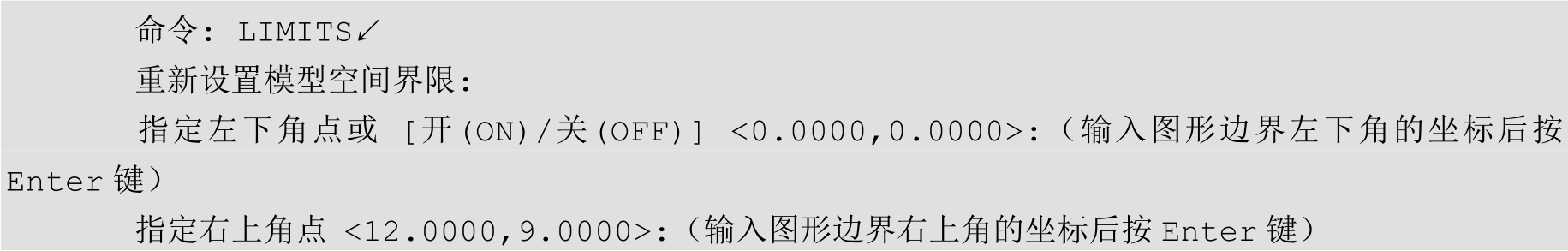

2．操作步骤

3．选项说明

开（ON）：使绘图边界有效。系统将在绘图边界以外拾取的点视为无效。

关（OFF）：使绘图边界无效。用户可以在绘图边界以外拾取点或实体。

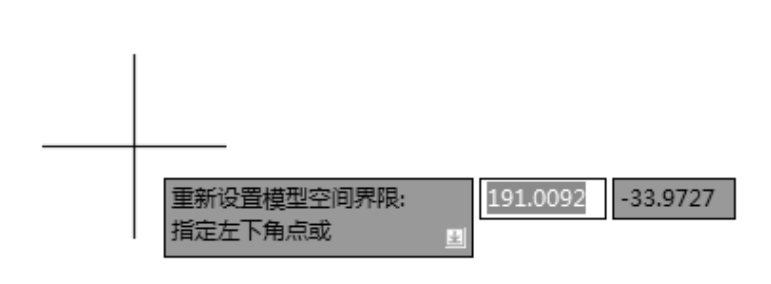

动态输入角点坐标：动态输入功能可以直接在屏幕上输入角点坐标，输入横坐标值后，按下“,”（半角状态输入）键，接着输入纵坐标值（见图1-34），也可以按光标位置直接按下鼠标左键确定角点位置。
