我们在写程序时会想到类似图3.1的逻辑处理流程。然而，Spark实际生成的逻辑处理流程图往往比我们头脑中想象的更加复杂，例如，会多出几个RDD，每个RDD会有不同的分区个数，RDD之间的数据依赖关系不同，等等。对于Spark来说，需要有一套通用的方法，其能够将应用程序自动转化为确定性的逻辑处理流程，也就是RDD及其之间的数据依赖关系。因此，需要解决以下3个问题。
①根据应用程序如何产生RDD，产生什么样的RDD？
②如何建立RDD之间的数据依赖关系？
③如何计算RDD中的数据？
我们能想到的一种简单解决方法是对程序中的每一个数据进行操作，也就是用transformation（）方法返回（创建）一个新的RDD。这种方法的主要问题是只适用于逻辑比较简单的transformation（），如在rdd1上使用map（func）进行操作时，是对rdd1中每一个元素执行func（）函数得到一个新的元素，因此只会生成一个rdd2。然而，一些复杂的transformation（），如join（）、distinct（）等，需要对中间数据进行一系列子操作，那么一个transformation（）会创建多个RDD。例如，rdd3=rdd1.join（rdd2）需要先将rdd1和rdd2中的元素聚合在一起，然后使用笛卡儿积操作生成关联后的结果，在这个过程中会生成多个RDD。Spark依据这些子操作的顺序，将生成的多个RDD串联在一起，而且只返回给用户最后生成的RDD。这就是Spark实际创建出的RDD个数比我们想象的多一些的原因。
我们在第2章中看到RDD的类型有多种，如ParallelCollectionRDD、MapPartitionsRDD、ShuffledRDD等。为什么会有这么多不同类型的RDD，应该产生哪些RDD？虽然我们用RDD来对输入/输出、中间数据进行统一抽象，但这些数据本身可能具有不同的类型，而且是由不同的计算逻辑得到的，可能具有不同的依赖关系。因此，我们需要多种类型的RDD来表示这些不同的数据类型、不同的计算逻辑，以及不同的数据依赖。Spark实际产生的RDD类型和个数与transformation（）的计算逻辑有关，官网上 [69] 也给出了典型的transformation（）操作及其创建的RDD。然而，只看官网上的解释，很难理解某些操作的真正含义，我们会在3.3节中通过图示详细介绍每个操作的含义及产生的RDD。
我们已经知道transformation（）操作会形成新的RDD，那么接下来的问题就是如何建立RDD 之间的数据依赖关系？数据依赖关系包括两方面：一方面是RDD之间的依赖关系，如一些transformation（）会对多个RDD进行操作，则需要建立这些RDD之间的关系。另一方面是RDD本身具有分区特性，需要建立RDD自身分区之间的关联关系。具体地，我们需要解决以下3个问题。
①如何建立RDD之间的数据依赖关系？例如，生成的RDD是依赖于一个parent RDD，还是多个parent RDD？
②新生成的RDD应该包含多少个分区？
③新生成的RDD与其parent RDD中的分区间是什么依赖关系？是依赖parent RDD中的一个分区还是多个分区呢？
第1个问题可以很自然地解决，对于一元操作，如rdd2=rdd1.transformation（）可以确定rdd2只依赖rdd1，所以关联关系是“rdd1=>；rdd2”。对于二元操作，如rdd3=rdd1.join（rdd2），可以确定rdd3同时依赖rdd1和rdd2，关联关系是“（rdd1，rdd2）=>；rdd3”。二元以上的操作可以类比二元操作。
第2个问题是如何确定新生成的RDD的分区个数？在Spark中，新生成的RDD的分区个数由用户和parent RDD共同决定，对于一些transformation（），如join（）操作，我们可以指定其生成的分区的个数，如果个数不指定，则一般取其parent RDD的分区个数最大值。还有一些操作，如map（），其生成的RDD的分区个数与数据源的分区个数相同，会在后面详细讨论。
第3个问题比较复杂，分区之间的依赖关系既与transformation（）的语义有关，也与RDD的分区个数有关。例如，在执行rdd2=rdd1.map（）时，map（）对rdd1的每个分区中的每个元素进行计算，可以得到新的元素，类似一一映射，所以并不需要改变分区个数，即rdd2的每个分区唯一依赖rdd1中对应的一个分区。而对于groupByKey（）之类的聚合操作，在计算时需要对parent RDD中各个分区的元素进行计算，需要改变分区之间的依赖关系，使得RDD中的每个分区依赖其parent RDD中的多个分区，后面会详细展示。
那么Spark是怎么设计出一个通用的方法来解决第3个问题，即建立分区之间的依赖关系的呢？
理论上，分区之间的数据依赖关系可以灵活自定义，如一一映射、多对一映射、多对多映射或者任意映射等。但实际上，常见数据操作的数据依赖关系具有一定的规律，Spark通过总结这些数据操作的数据依赖关系，将其分为两大类，具体如下所述。
1）窄依赖（NarrowDependency）
窄依赖的官方解释是：“Base class for dependencies where each partition of the child RDD depends on a small number of partitions of the parent RDD.Narrow dependencies allow for pipelined execution。”
中文意思：“如果新生成的child RDD中每个分区都依赖parent RDD中的一部分分区，那么这个分区依赖关系被称为NarrowDependency。”

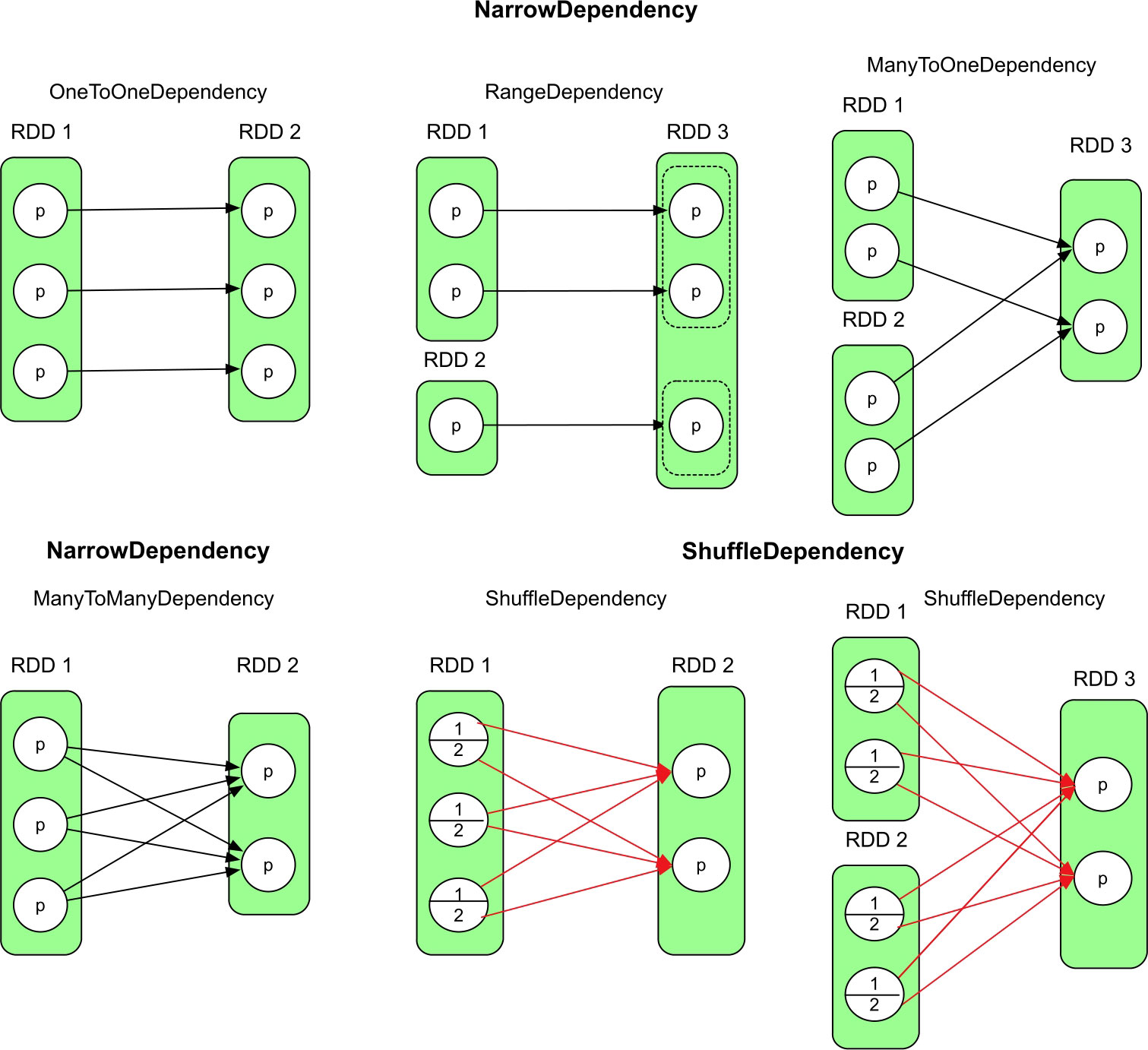

RDD及其分区之间的数据依赖关系类型如图3.2所示。窄依赖可以进一步细分为4种依赖。
图3.2 RDD及其分区之间的数据依赖关系类型
■一对一依赖（OneToOneDependency）：一对一依赖表示child RDD和parent RDD中的分区个数相同，并存在一一映射关系。典型的transformation（）包括map（）、fliter（）等。
■区域依赖（RangeDependency）：表示child RDD和parent RDD的分区经过区域化后存在一一映射关系。典型的transformation（）包括union（）等。
■多对一依赖（ManyToOneDependency）：表示child RDD中的一个分区同时依赖多个parent RDD中的分区。典型的transformation（）包括具有特殊性质的cogroup（）、join（）等，这个特殊性质将在3.3节中详细介绍。
■多对多依赖（ManyToManyDependency）：表示child RDD中的一个分区依赖parent RDD中的多个分区，同时parent RDD中的一个分区被child RDD中的多个分区依赖。典型的transformation（）是cartesian（）。
注意：为了区别不同种类的依赖关系，本书定义了两种新的窄依赖关系，即ManyToOneDependency和ManyToManyDependency，实际上，在Spark代码中没有对这两种依赖关系进行命名，只是统称为NarrowDependency。另外，至于窄依赖为什么可以方便地进行流水线执行，将在下一章中介绍。
2）宽依赖（ShuffleDependency）
宽依赖的官方解释是：“Represents a dependency on the output of a shuffle stage。”这个解释是从实现角度来讲的，如果从数据流角度解释，宽依赖表示新生成的child RDD中的分区依赖parent RDD中的每个分区的一部分。什么是“依赖partent RDD中的每个分区的一部分”呢？我们对比图3.2中的ManyToManyDependency和ShuffleDependency，发现ShuffleDependency中RDD 2的每个分区虽然依赖RDD 1中的所有分区，但只依赖这些分区中id为1或2的部分，而ManyToManyDependency中RDD 2的每个分区依赖RDD 1中每个分区的所有部分。实际上，在ManyToManyDependency中，RDD 1中每个分区被依赖了2次，而在ShuffleDependency中每个分区只被依赖了1次。通常，parent RDD中的分区只需要被使用（处理）1次，因此ShuffleDependency更加常用。与NarrowDependency类似，ShuffleDependency也包含多个parent RDD的情况。在图3.2及后面的图中，我们用红色箭头来表示ShuffleDependency。
总的来说，窄依赖、宽依赖的区别是child RDD的各个分区是否完全依赖parent RDD的一个或者多个分区。根据数据操作语义和分区个数，Spark可以在生成逻辑处理流程时就明确child RDD是否需要parent RDD的一个或多个分区的全部数据。如果parent RDD的一个或者多个分区中的数据需要全部流入child RDD的某一个或者多个分区，则是窄依赖。如果parent RDD分区中的数据需要一部分流入child RDD的某一个分区，另外一部分流入child RDD的另外分区，则是宽依赖。
读者可能会问，“对数据依赖（Dependency）进行分类有什么用处”？这样做首先可以明确RDD分区之间的数据依赖关系，在执行时Spark可以确定从哪里获取数据，输出数据到哪里。其次，对数据依赖进行分类有利于生成物理执行计划。NarrowDependency在执行时可以在同一个阶段进行流水线（pipeline）操作，不需要进行Shuffle，而ShuffleDependency需要进行Shufle（将在下一章的物理执行计划中详细介绍）。最后，对数据依赖进行分类有利于代码实现，如OneToOneDependency可以采用一种实现方式，而ShuffleDependency采用另一种实现方式。这样，Spark可以根据transformation（）操作的计算逻辑选择合适的数据依赖进行实现。
了解RDD之间的分区依赖关系后，我们还需要解决的一个问题是如何对RDD内部的数据进行分区？常用的数据分区方法（Partitioner）包括3种：水平划分、Hash划分（HashPartitioner）和Range划分（RangePartitioner）。Spark采用了这3种分区方法，具体如下所述。
（1）水平划分：按照record的索引进行划分。例如，我们经常使用的sparkContext.parallelize（list（1，2，3，4，5，6，7，8，9），3），就是按照元素的下标划分，（1，2，3）为一组，（4，5，6）为一组，（7，8，9）为一组。这种划分方式经常用于输入数据的划分，如使用Spark处理大数据时，我们先将输入数据上传到HDFS上，HDFS自动对数据进行水平划分，也就是按照128MB为单位将输入数据划分为很多个小数据块（block），之后每个Spark task可以只处理一个数据块。
（2）Hash划分（HashPartitioner）：使用record的Hash值来对数据进行划分，该划分方法的好处是只需要知道分区个数，就能将数据确定性地划分到某个分区。在水平划分中，由于每个RDD中的元素数目和排列顺序不固定，同一个元素在不同RDD中可能被划分到不同分区。而使用HashPartitioner，可以根据元素的Hash值，确定性地得出该元素的分区。该划分方法经常被用于数据Shuffle阶段。
（3）Range划分（RangePartitioner）：该划分方法一般适用于排序任务，核心思想是按照元素的大小关系将其划分到不同分区，每个分区表示一个数据区域。例如，我们想对一个数组进行排序，数组里每个数字是[0，100]中的随机数，Range划分首先将上下界[0，100]划分为若干份（如10份），然后将数组中的每个数字分发到相应的分区，如将18分发到（10，20]的分区，最后对每个分区进行排序，这个排序过程可以并行执行，排序完成后是全局有序的结果。Range划分需要提前划分好数据区域，因此需要统计RDD中数据的最大值和最小值。为了简化这个统计过程，Range划分经常采用抽样方法来估算数据区域边界。
在上面两小节中，我们理解了如何生成RDD，以及建立RDD之间的数据依赖关系，但还有一个问题是，如何计算RDD中的数据？RDD中的每个分区中包含 n 条数据，我们需要计算其中的每条数据，那么怎么计算这些数据呢？
在确定了数据依赖关系后，相当于我们知道了child RDD中每个分区的输入数据是什么，那么只需要使用transformation（func）处理这些输入数据，将生成的数据推送到child RDD中对应的分区即可。在普通程序中，我们得到输入数据后，可以写任意的控制逻辑程序进行处理。例如，输入一个数组，我们可以对数组进行前向迭代、后向迭代或者循环处理等。然而，Spark中的大多数transformation（）类似数学中的映射函数，具有固定的计算方式（控制流），如map（func）操作需要每读入一个record，就进行处理，然后输出一个record。reduceByKey（func）操作中的func对中间结果和下一个record进行聚合计算并输出结果。当然，有些大数据应用需要更灵活的控制流，Spark也提供了一些类似普通程序的操作，如mapPartitions（）可以对分区中的数据进行多次操作后再输出结果。

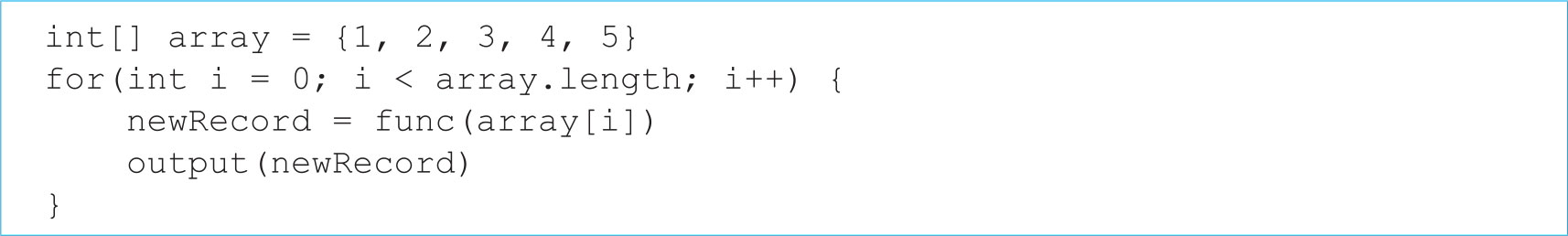

图3.3展示了数据操作map（）和mapPartitions（）的区别，rdd 2=rdd1.map（func）和rdd2=rdd1.mapPartitions（func）都会生成一个新的rdd 2，而且rdd 2和rdd 1之间是OneToOneDependency，不同的是，两个func的控制流不一样。假设rdd 1中某个分区的数据是[1，2，3，4，5]，rdd2=rdd1.map（func）的计算逻辑类似于下面的单机程序：

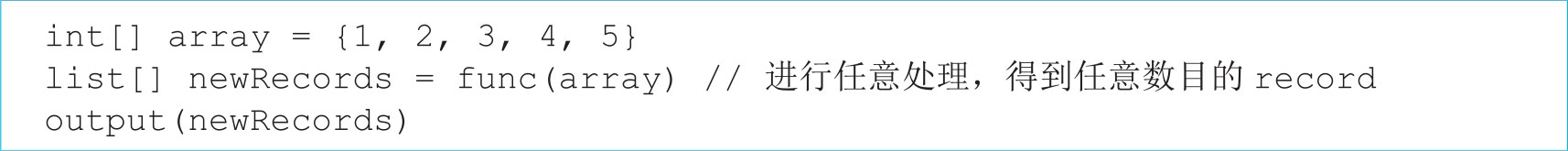

rdd2=rdd1.mapPartitions（func）的计算逻辑类似于下面的单机程序：
Spark中mapPartitions（）的计算逻辑更接近Hadoop MapReduce中的map（）和cleanup（）函数。在Hadoop MapReduce中，map（）函数对每个到来的<；K，V>；record都进行处理，等对这些record处理完成后，使用cleanup（）对处理结果进行集中输出。同样，Spark中的mapPartitions（）可以在对分区中所有record处理后，再集中输出。

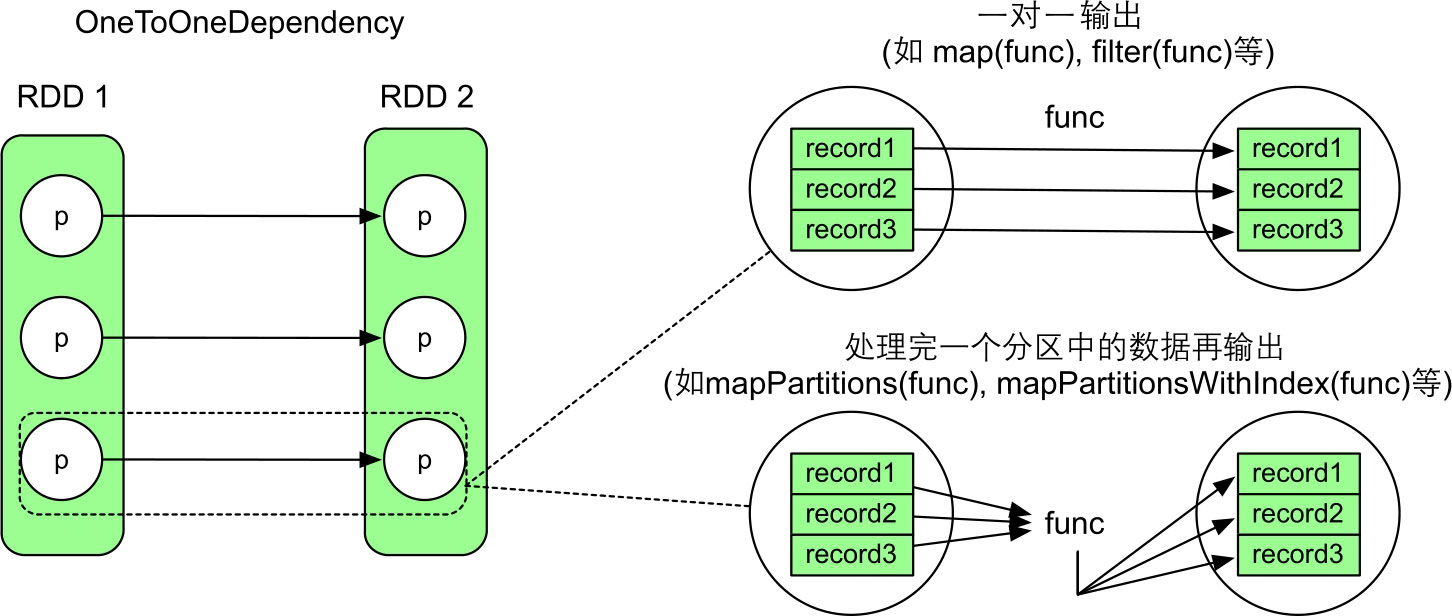

图3.3 RDD中数据的计算过程示例
至此，我们了解了逻辑处理流程的生成过程，接下来我们详细讨论常用的transformation（）的语义、计算逻辑、产生的RDD及数据依赖关系，理解这些知识，将有助于开发Spark应用，并进行性能调优等。
