如第1章所介绍，与Hadoop MapReduce的结构类似，Spark也采用Master-Worker结构。如果一个Spark集群由4个节点组成，即1个Master节点和3个Worker节点，那么在部署Standalone版本后，Spark部署的系统架构图如图2.1所示。简单来说，Master节点负责管理应用和任务，Worker节点负责执行任务。

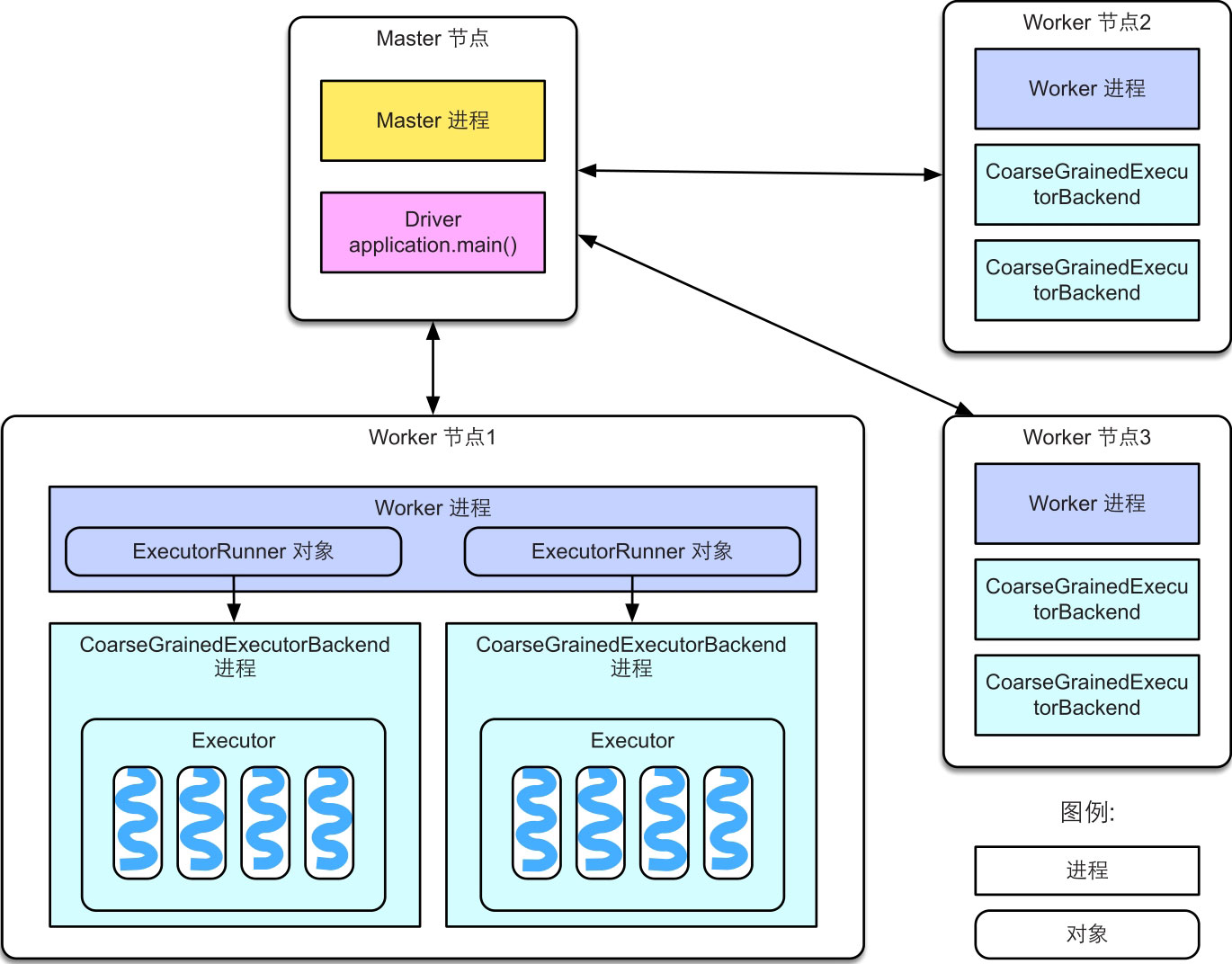

图2.1 Spark部署的系统架构图
我们接下来先介绍Master节点和Worker节点的具体功能，然后介绍一些Spark系统中的基本概念，以及一些实现细节。
Master节点和Worker节点的职责如下所述。
■Master节点上常驻Master进程。该进程负责管理全部的Worker节点，如将Spark任务分配给Worker节点，收集Worker节点上任务的运行信息，监控Worker节点的存活状态等。
■Worker节点上常驻Worker进程。该进程除了与Master节点通信，还负责管理Spark任务的执行，如启动Executor来执行具体的Spark任务，监控任务运行状态等。
启动Spark集群时（使用Spark部署包中start-all.sh脚本），Master节点上会启动Master进程，每个Worker节点上会启动Worker进程。启动Spark集群后，接下来可以提交Spark应用到集群中执行，如用户可以在Master节点上使用
来提交一个名为SparkPi的应用。Master节点接收到应用后首先会通知Worker节点启动Executor，然后分配Spark计算任务（task）到Executor上执行，Executor接收到task后，为每个task启动1个线程来执行。这里有几个概念需要解释一下。
■Spark application，即Spark应用，指的是1个可运行的Spark程序，如WordCount.scala，该程序包含main（）函数，其数据处理流程一般先从数据源读取数据，再处理数据，最后输出结果。同时，应用程序也包含了一些配置参数，如需要占用的CPU个数，Executor内存大小等。用户可以使用Spark本身提供的数据操作来实现程序，也可以通过其他框架（如Spark SQL）来实现应用，Spark SQL框架可以将SQL语句转化成Spark程序执行。
■Spark Driver，也就是Spark驱动程序，指实际在运行Spark应用中main（）函数的进程，官方解释是“The process running the main（） function of the application and creating the SparkContext”，如运行SparkPi应用main（）函数而产生的进程被称为SparkPi Driver。在图2.1中，运行在Master节点上的Spark应用进程（通常由SparkSubmit脚本产生）就是Spark Driver，Driver独立于Master进程。如果是YARN集群，那么Driver也可能被调度到Worker节点上运行。另外，也可以在自己的PC上运行Driver，通过网络与远程的Master进程连接，但一般不推荐这样做，一个原因是需要本地安装一个与集群一样的Spark版本，另一个原因是自己的PC一般和集群不在同一个网段，Driver和Worker节点之间的通信会很慢。简单来说，我们可以在自己的IntelliJ IDEA中运行Spark应用，IDEA会启动一个进程既运行应用程序的main（）函数，又运行具体计算任务task，即Driver和task共用一个进程。
■Executor，也称为Spark执行器，是Spark计算资源的一个单位。Spark先以Executor为单位占用集群资源，然后可以将具体的计算任务分配给Executor执行。由于Spark是由Scala语言编写的，Executor在物理上是一个JVM进程，可以运行多个线程（计算任务）。在Standalone版本中，启动Executor实际上是启动了一个名叫CoarseGrainedExectuorBackend的JVM进程。之所以起这么长的名字，是为了不与其他版本中的Executor进程名冲突，如Mesos、YARN等版本会有不同的Executor进程名。Worker进程实际只负责启停和观察Executor的执行情况。
■task，即Spark应用的计算任务。Driver在运行Spark应用的main（）函数时，会将应用拆分为多个计算任务，然后分配给多个Executor执行。task是Spark中最小的计算单位，不能再拆分。task以线程方式运行在Executor进程中，执行具体的计算任务，如map算子、reduce算子等。由于Executor可以配置多个CPU，而1个task一般使用1个CPU，因此当Executor具有多个CPU时，可以运行多个task。例如，在图2.1中Worker节点1有8个CPU，启动了2个Executor，每个Executor可以并行运行4个task。Executor的总内存大小由用户配置，而且Executor的内存空间由多个task共享。
如果上述解释不够清楚，那么我们可以用一个直观例子来理解Master、Worker、Driver、Executor、task的关系。例如，一个农场主（Master）有多片草场（Worker），农场主要把草场租给3个牧民来放马、牛、羊。假设现在有3个项目（application）需要农场主来运作：第1个牧民需要一片牧场来放100匹马，第2个牧民需要一片牧场来放50头牛，第3个牧民需要一片牧场来放80只羊。每个牧民可以看作是一个Driver，而马、牛、羊可以看作是task。为了保持资源合理利用、避免冲突，在放牧前，农场主需要根据项目需求为每个牧民划定可利用的草场范围，而且尽量让每个牧民在每个草场都有一小片可放牧的区域（Executor）。在放牧时，每个牧民（Driver）只负责管理自己的动物（task），而农场主（Master）负责监控草场（Worker）、牧民（Driver）等状况。
回到Spark技术点讨论，这里有个问题是Spark为什么让task以线程方式运行而不以进程方式运行。在Hadoop MapReduce中，每个map/reduce task以一个Java进程（命名为Child JVM）方式运行。这样的好处是task之间相互独立，每个task独享进程资源，不会相互干扰，而且监控管理比较方便，但坏处是task之间不方便共享数据。例如，当同一个机器上的多个map task需要读取同一份字典来进行数据过滤时，需要将字典加载到每个map task进程中，则会造成重复加载、浪费内存资源的问题。另外，在应用执行过程中，需要不断启停新旧task，进程的启动和停止需要做很多初始化等工作，因此采用进程方式运行task会降低执行效率。为了数据共享和提高执行效率，Spark采用了以线程为最小的执行单位，但缺点是线程间会有资源竞争，而且Executor JVM的日志会包含多个并行task的日志，较为混乱。更多关于内存资源管理和竞争的问题将在后续章节进行阐述。
在图2.1中还有一些实现细节。
■每个Worker进程上存在一个或者多个ExecutorRunner对象。每个ExecutorRunner对象管理一个Executor。Executor持有一个线程池，每个线程执行一个task。
■Worker进程通过持有ExecutorRunner对象来控制CoarseGrainedExecutorBackend进程的启停。
■每个Spark应用启动一个Driver和多个Executor，每个Executor里面运行的task都属于同一个Spark应用。
