PLC按结构形式分类可分为整体式PLC、组合式PLC和叠装式PLC。
1 整体式PLC
图1-1为常见整体式PLC的实物图。

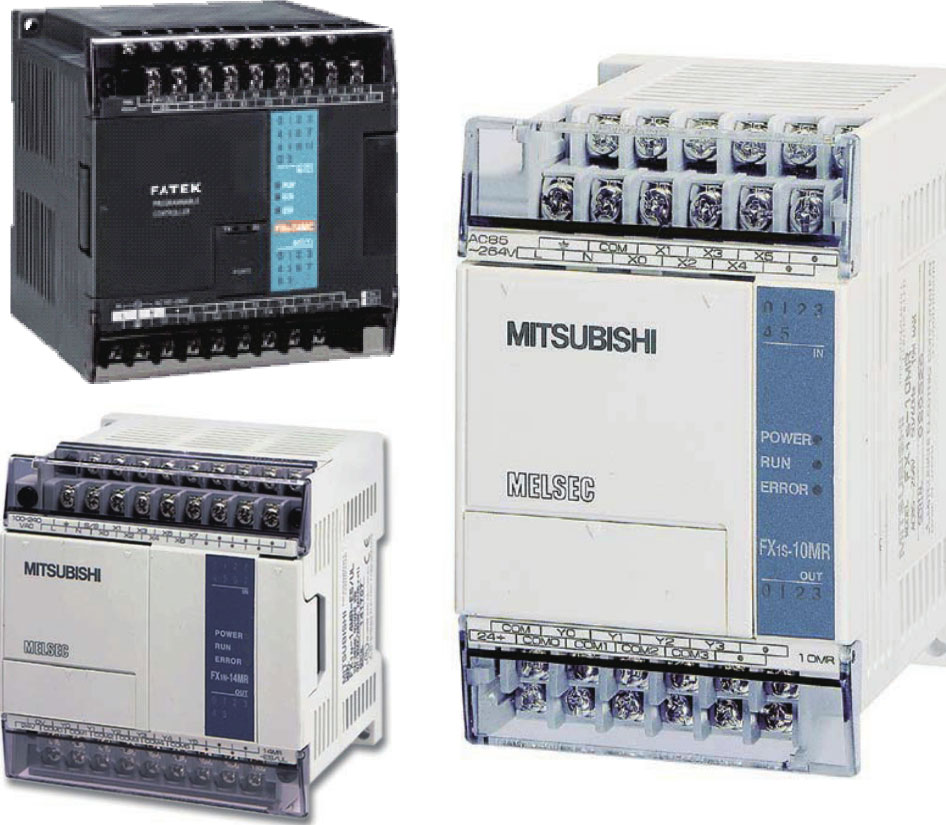

图1-1 常见整体式PLC的实物图
2 组合式PLC
组合式PLC的CPU、I/O接口、存储器、电源等部分以模块形式按一定规则组合配置而成，也称模块式PLC，可以根据实际需要灵活配置。
划重点
PLC是可编程序控制器的英文缩写，是一种将计算机技术与继电器控制技术结合起来的现代化自动控制装置，广泛应用于农业、机床、建筑、电力、化工、交通运输等行业中。
整体式PLC是将CPU、I/O接口、存储器、电源等部分固定在一块或几块印制电路板上，当控制点数不符合要求时，可连接扩展单元，以实现较多点数的控制，体积小巧。目前，小型、超小型PLC多采用这种结构形式。
组合式PLC的实物图如图1-2所示。目前，中型或大型PLC多采用这种结构形式。

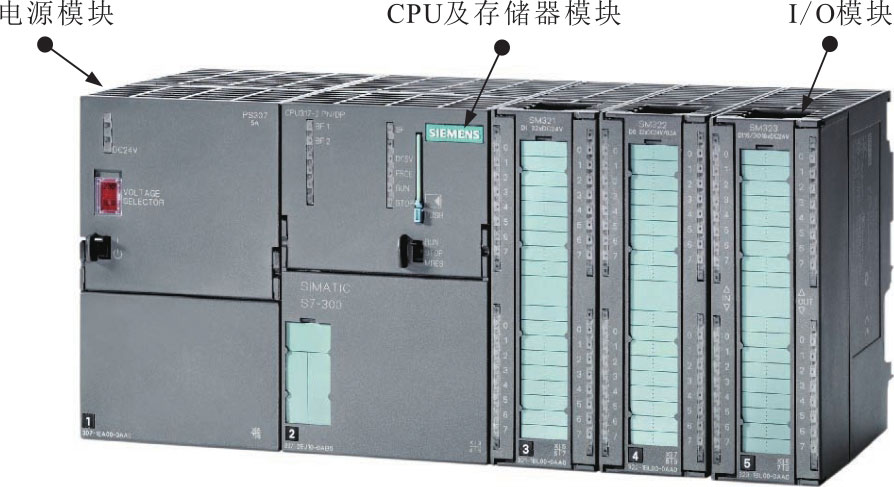

图1-2 组合式PLC的实物图
3 叠装式PLC
叠装式PLC是一种集合整体式PLC的结构紧凑、体积小巧和组合式PLC的I/O点数搭配灵活于一体的PLC，如图1-3所示。

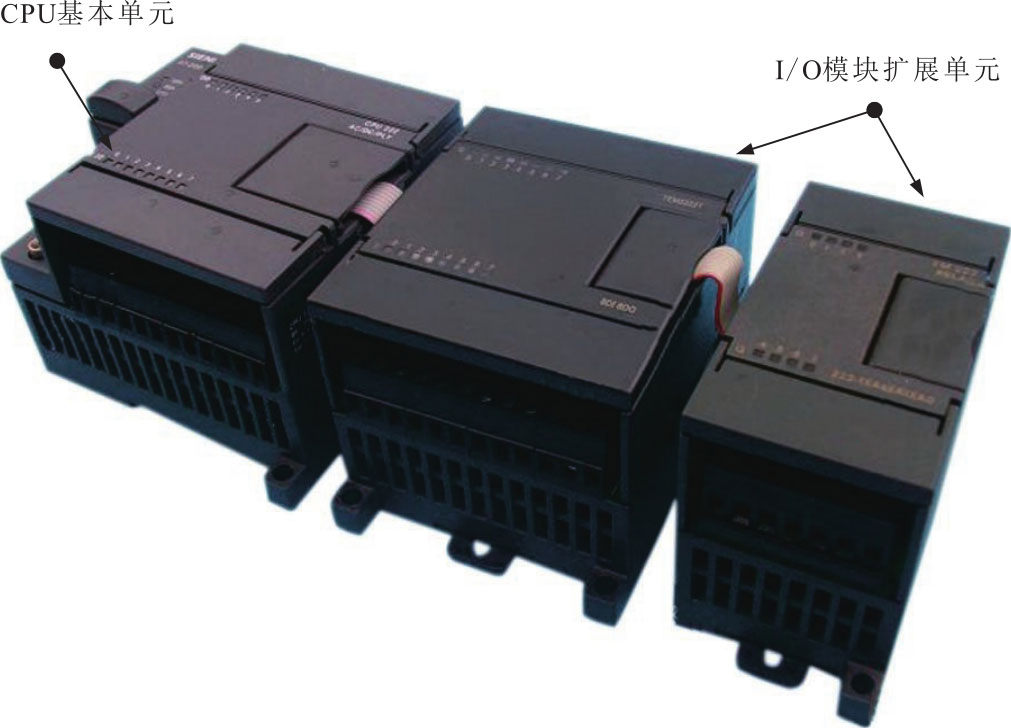

图1-3 叠装式PLC的实物图
划重点
叠装式PLC是将CPU（CPU和I/O接口）独立出来作为基本单元，其他模块为I/O模块扩展单元，各单元可一层一层地叠装，连接时，使用电缆进行单元之间的连接即可。
