划重点
① 采用DIN导轨安装时要考虑PLC的高度和厚度。

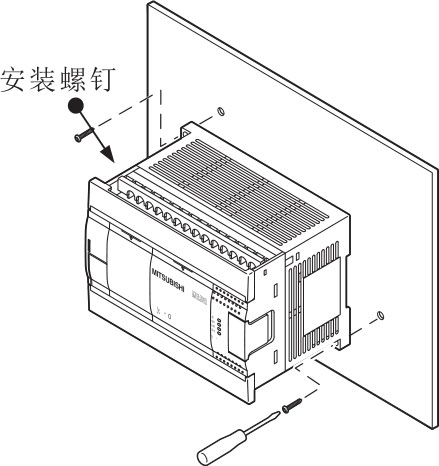

② 采用直接安装时，应遵循PLC安装孔间距确定安装位置。

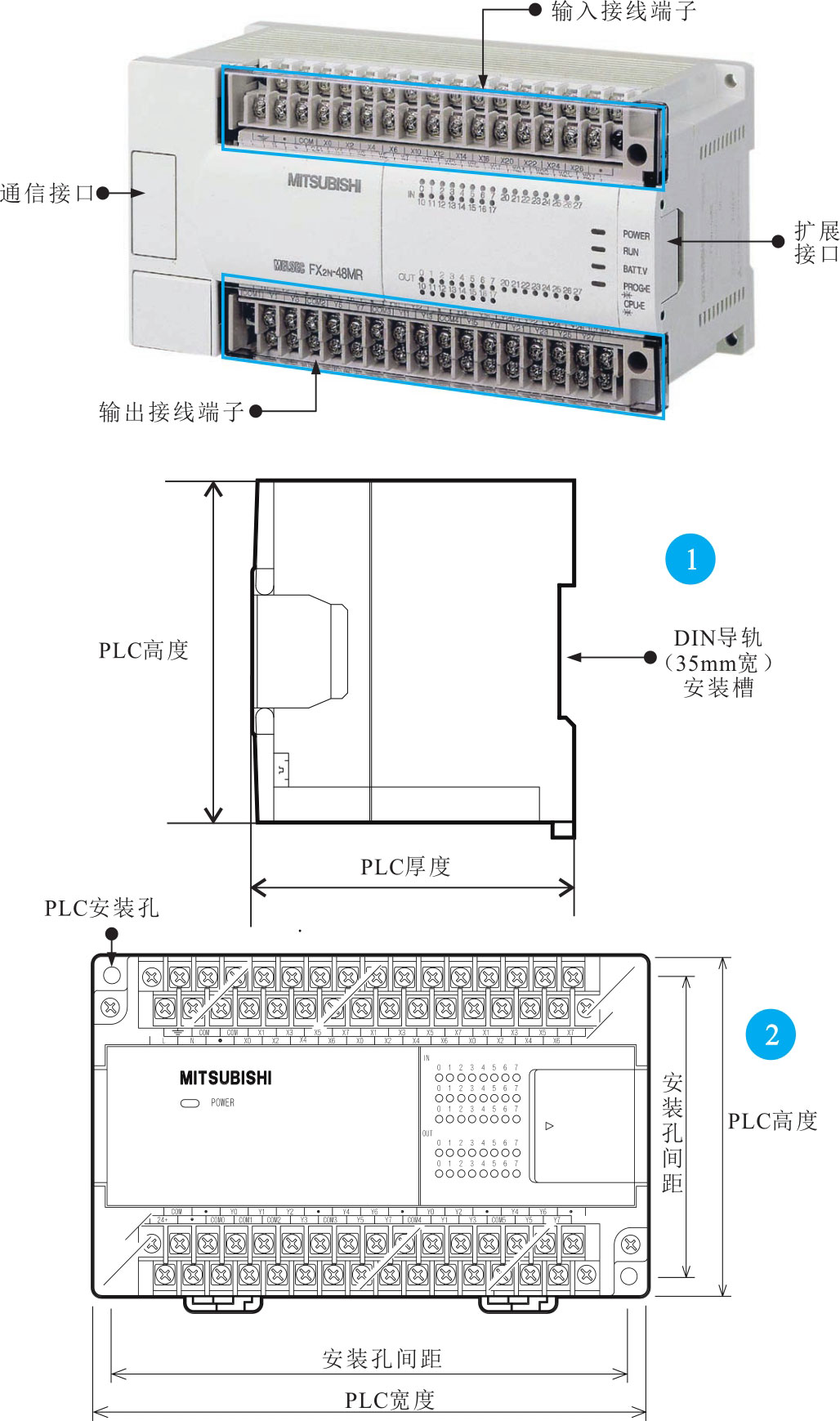

在安装前，要对待安装PLC的品牌、型号、结构及尺寸等进行了解，如图4-25所示。
图4-25 了解待安装的PLC
1 安装并固定DIN导轨

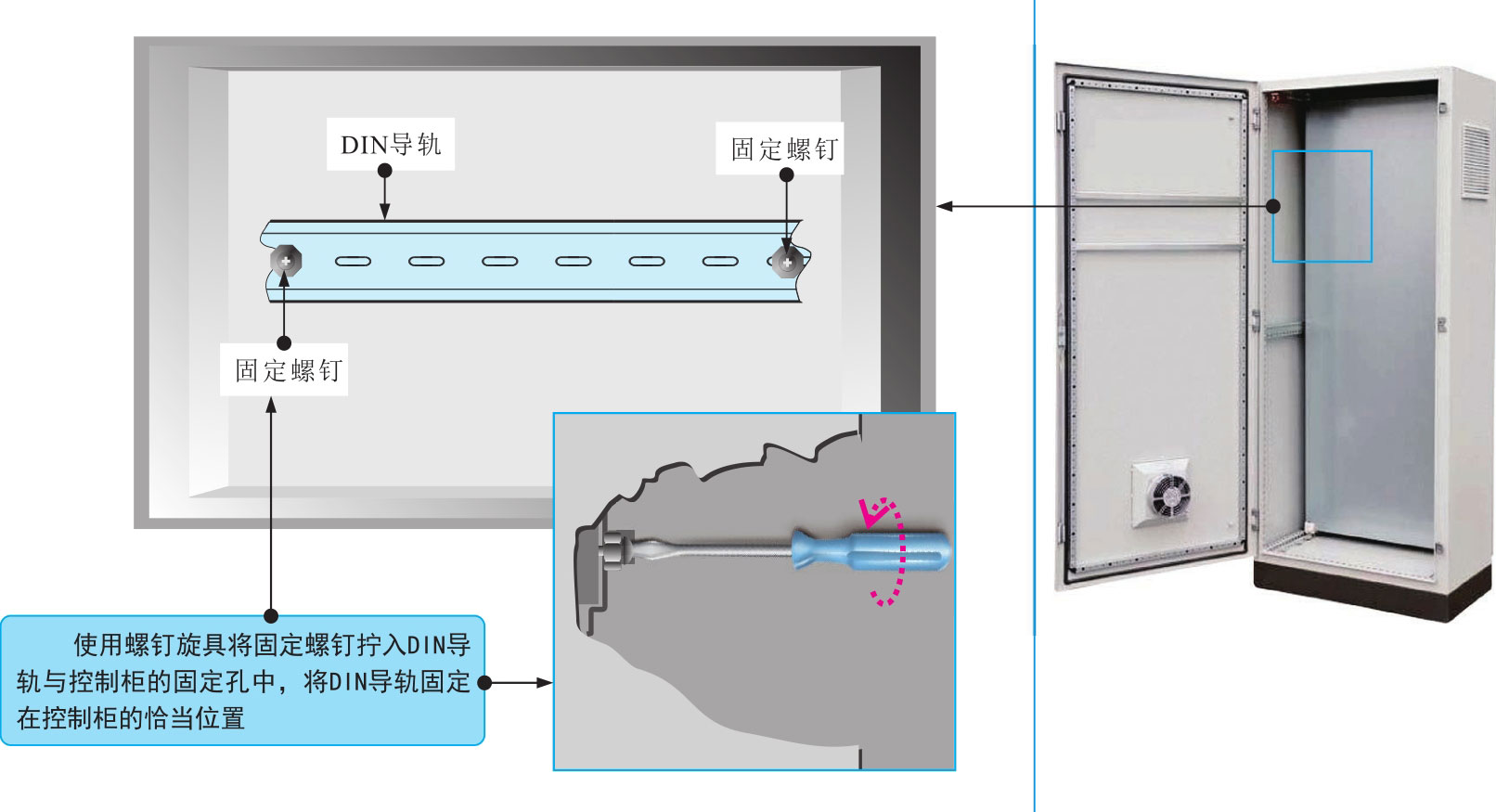

图4-26为PLC控制柜中DIN导轨的安装与固定。
图4-26 PLC控制柜中DIN导轨的安装与固定
多说两句！
根据对控制要求的分析，选择合适规模的控制柜安装PLC及相关的电气部件。先将DIN导轨安装在PLC控制柜中，使用螺钉旋具将固定螺钉拧入DIN导轨和PLC控制柜的固定孔中，将DIN导轨固定在PLC控制柜上。
2 安装并固定PLC

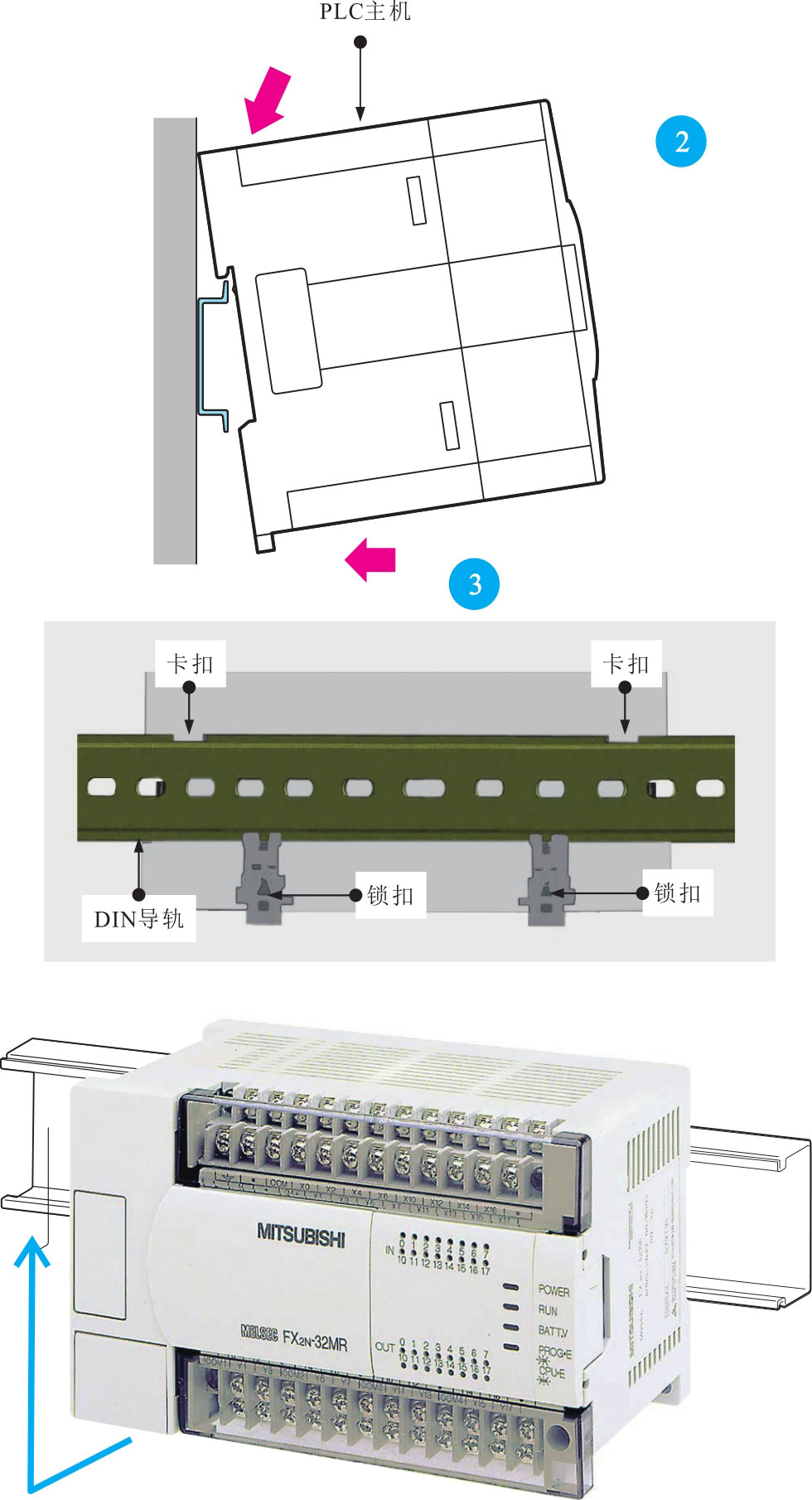

将选好的PLC按照安装要求固定在DIN导轨上，如图4-27所示。

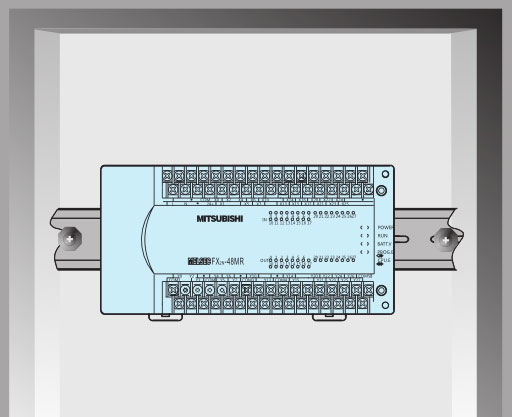

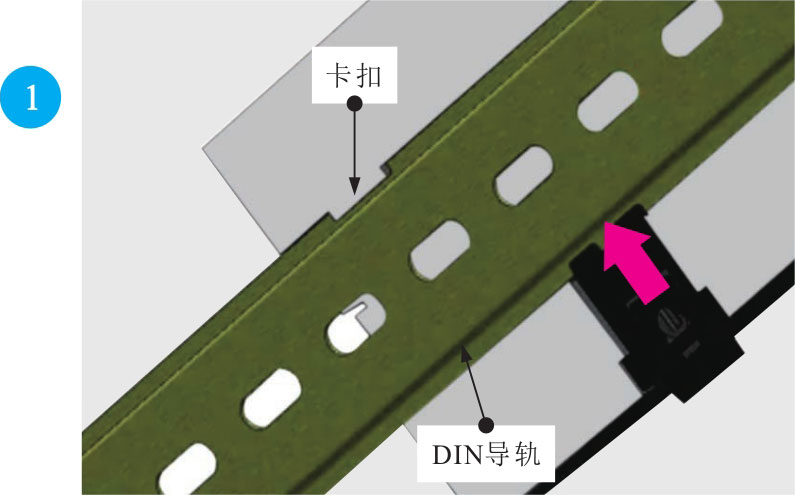

图4-27 安装并固定PLC
划重点
① 将PLC安装槽对准DIN导轨，使PLC背部上端的卡扣卡住DIN导轨。
② 安装前，需将PLC底部的两个锁扣向下推，解锁，使PLC安装槽有足够的宽度，确保DIN导轨能够嵌入安装槽内。
③ 将PLC背部的两个锁扣向上推，卡住DIN导轨。
图4-27 安装并固定PLC（续）
多说两句！
在DIN导轨上安装PLC时，应确保PLC的上部DIN导轨卡夹处于锁紧（内部）位置，下部DIN导轨卡夹处于伸出位置。
将PLC安装到DIN导轨上后，将下部DIN导轨卡夹推到锁紧位置，使PLC锁定在DIN导轨上。
3 打开端子排护罩

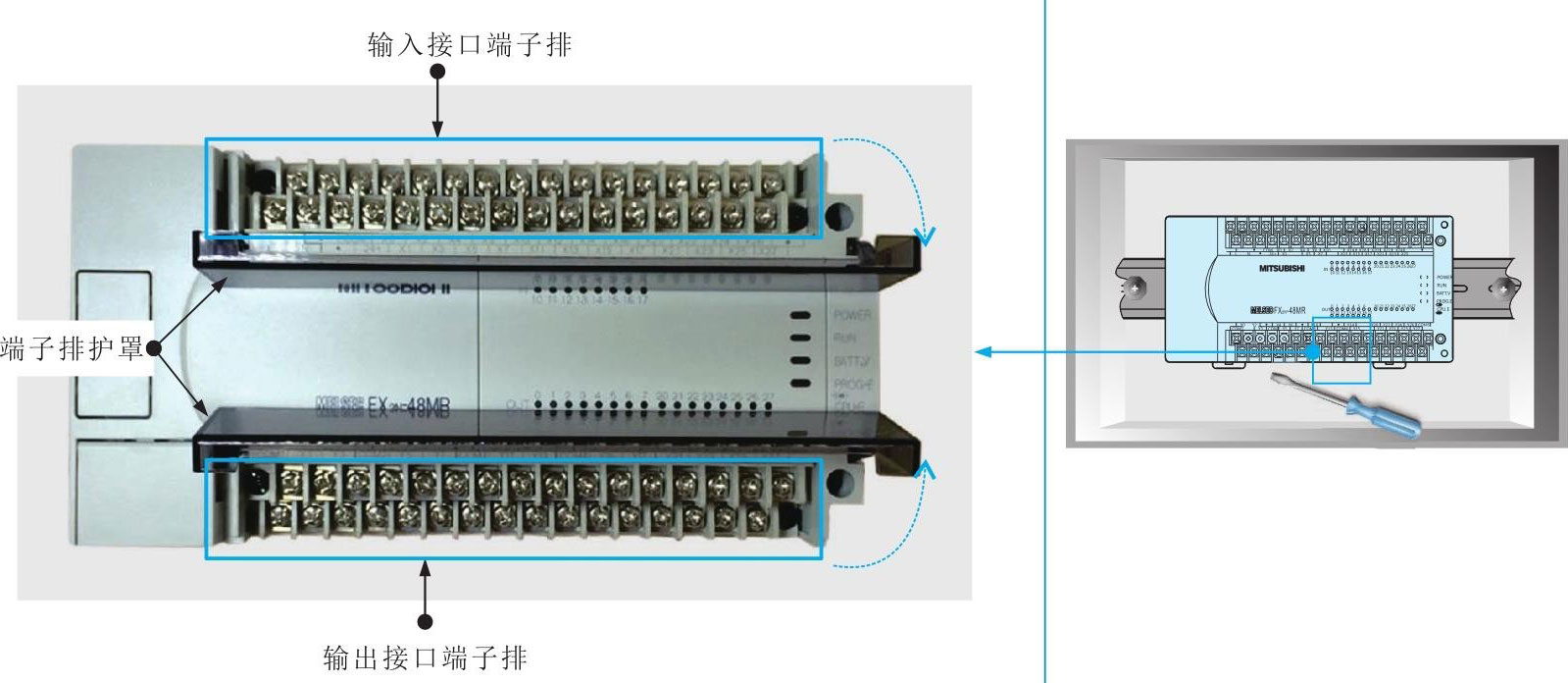

PLC与输入、输出设备之间通过输入、输出接口端子排连接。连接前，首先应将输入、输出接口端子排上的护罩打开，为连接做好准备，如图4-28所示。

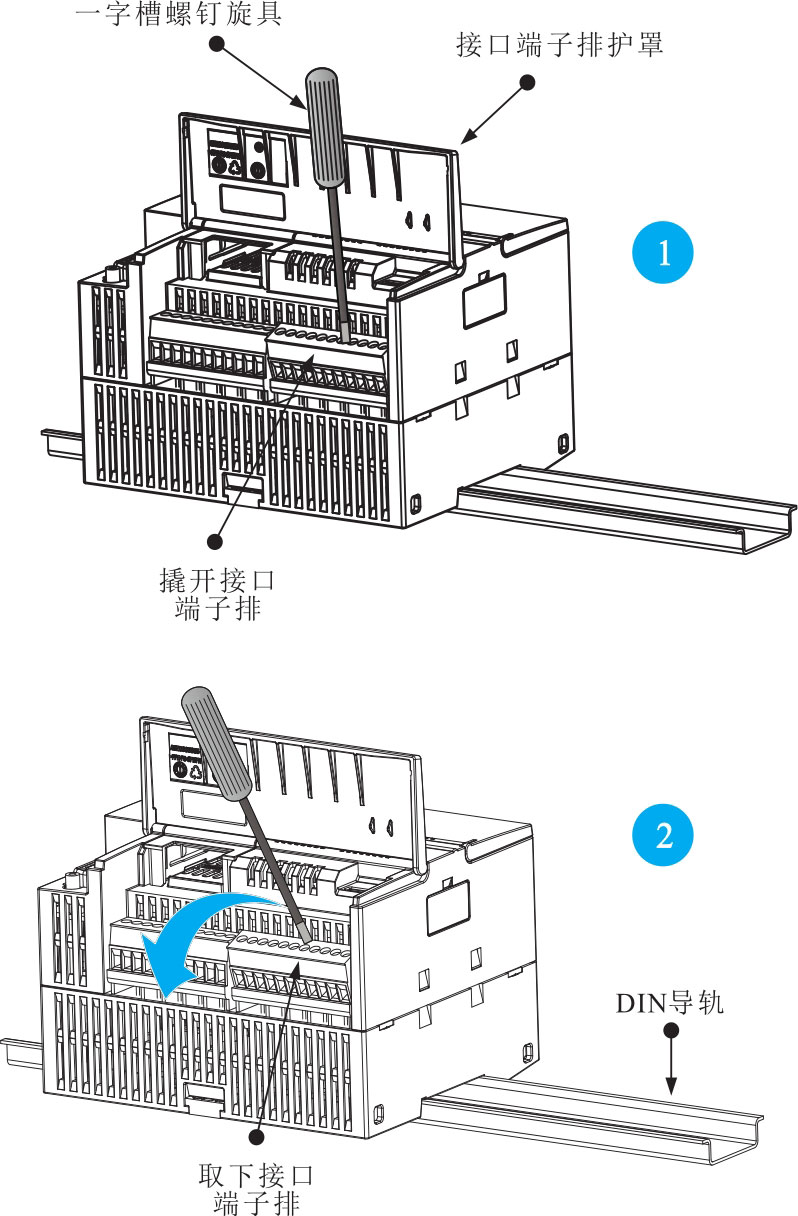

图4-28 打开端子排护罩
划重点
PLC与输入、输出设备之间通过输入、输出接口端子排连接，在连接前，首先应将输入、输出接口端子排撬开。
① 将PLC的输入、输出接口端子排的护罩打开，使用一字槽螺钉旋具插入接口端子排（连接器）居中位置的缺口处，向外侧撬动。
② 轻轻撬起接口端子排顶部使其与PLC分离。接口端子排从夹紧位置脱离，即可从PLC上卸下。
4 输入/输出接口端子的接线
PLC的输入接口常与输入设备（控制按钮、过热保护继电器等）连接控制PLC的工作状态；PLC的输出接口常与输出设备（接触器、继电器、晶体管、变频器等）连接控制输出设备的工作状态。
根据控制要求，将相应的输入设备和输出设备连接到PLC的输入、输出接口端子上，端子号应与I/O地址表相符，如图4-29所示。

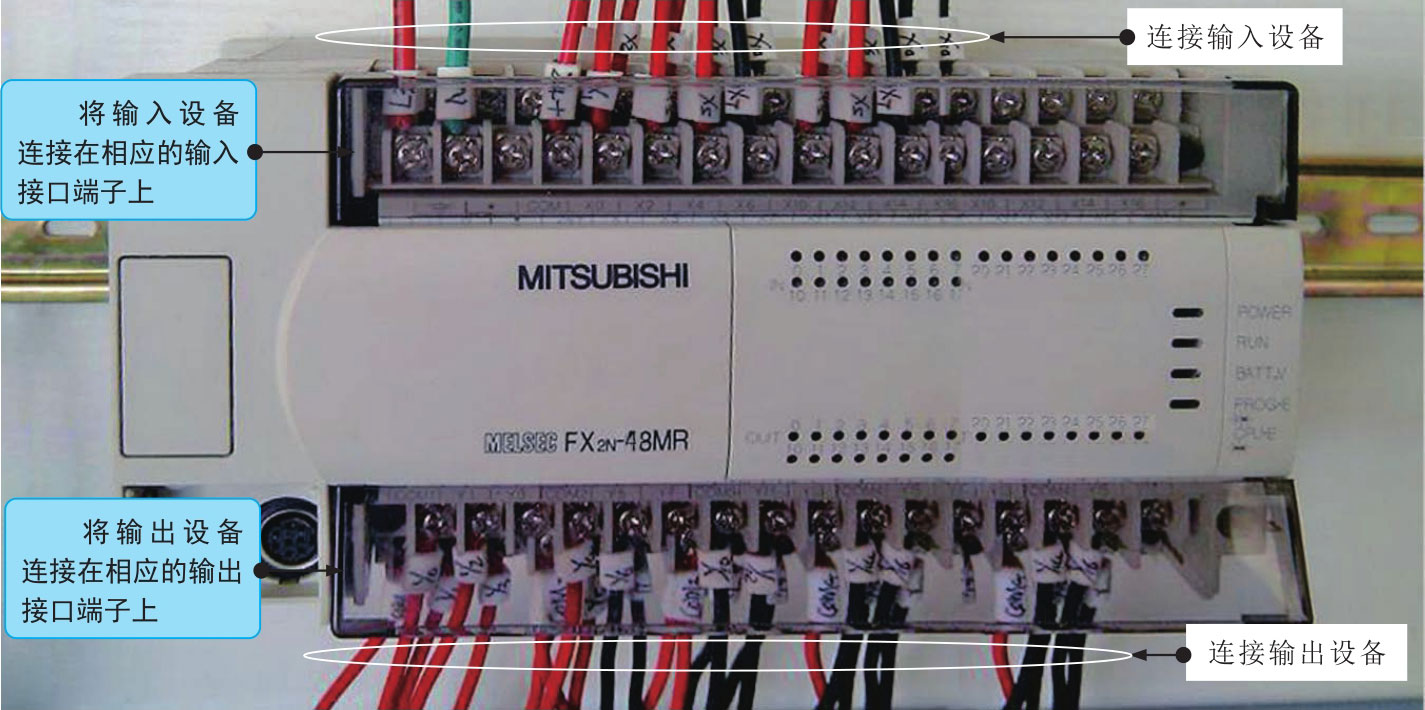

图4-29 PLC输入/输出接口端子的接线

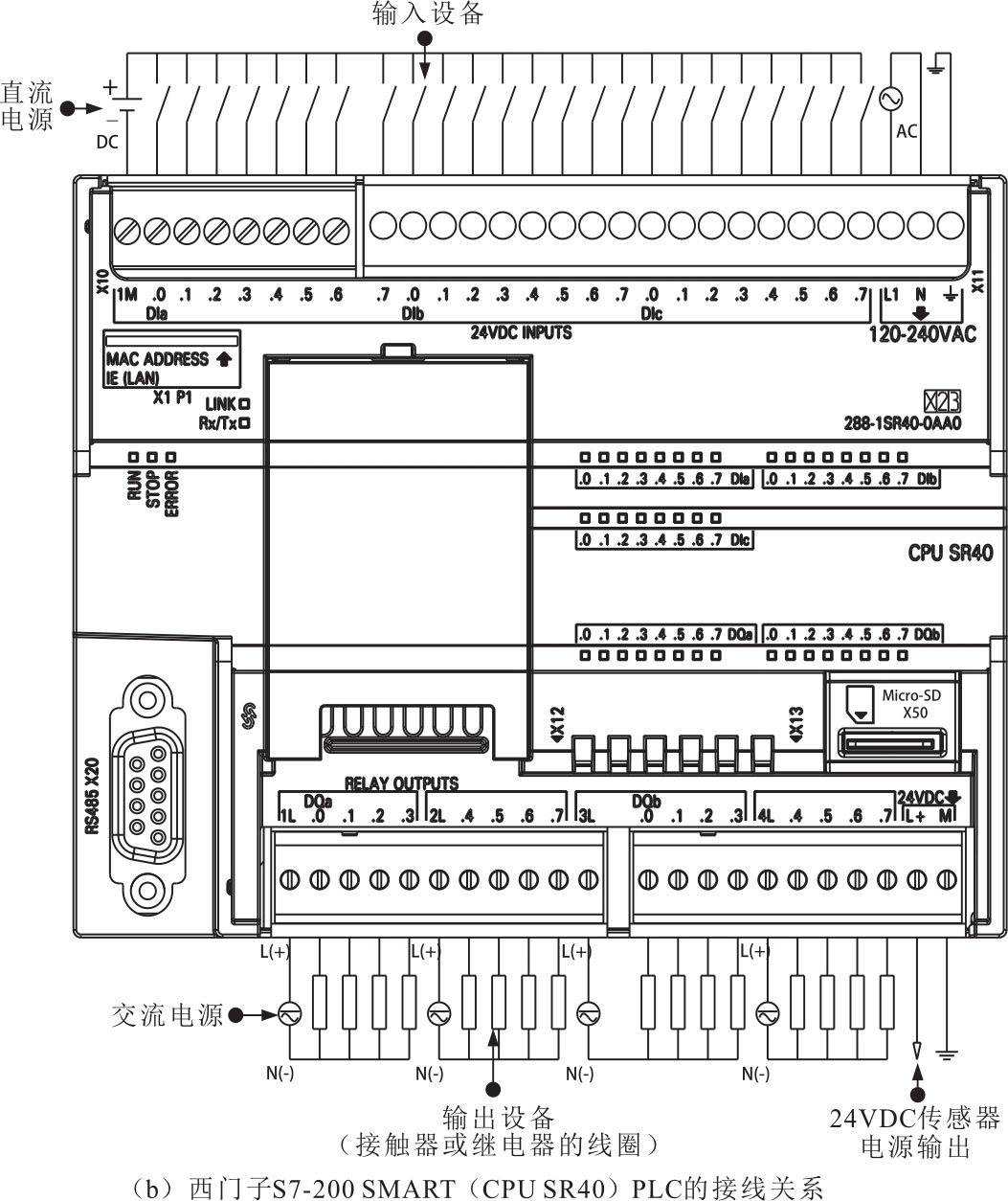

图4-30为西门子S7-200 SMART（CPU SR40）PLC的接线特点。
图4-30 西门子S7-200 SMART（CPU SR40）PLC的接线
图4-30 西门子S7-200 SMART（CPU SR40）PLC的接线（续）
划重点
在进行PLC输入/输出接口的连接时，首先应了解所选用PLC输入、输出接口的接线特点。
连接输入设备时，将按钮开关或限位开关的一个触点与PLC的输入接口连接，另一个触点与供电端L+（+24V）连接；连接输出设备时，将接触器的一端与PLC的输出接口连接，另一端与相线端连接，使其线圈接入交流220V电压。
5 PLC扩展接口的连接

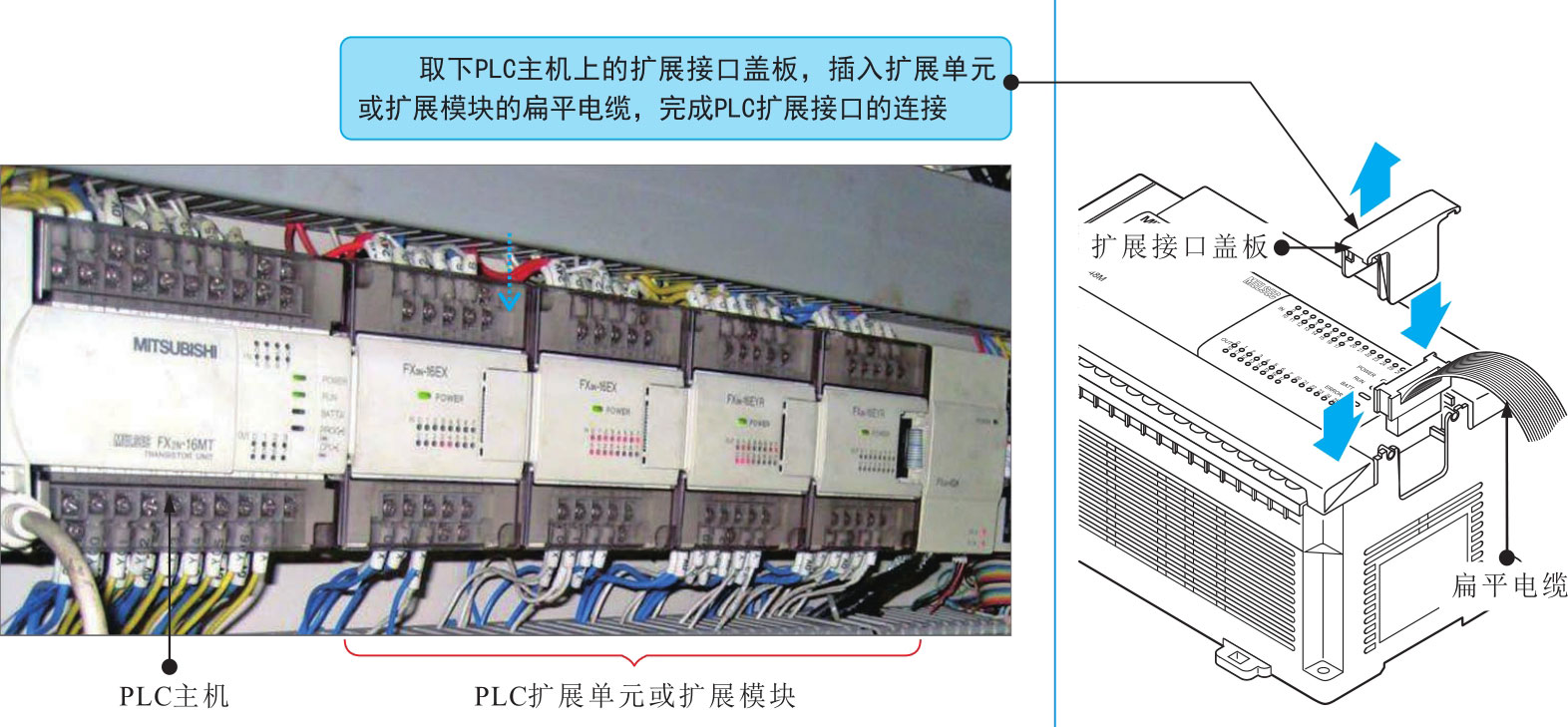

当PLC需要连接扩展模块时，应先将扩展模块安装在PLC控制柜内，再将扩展模块的数据线连接端插接在PLC扩展接口上，如图4-31所示。
图4-31 PLC扩展接口的连接
划重点
为了保障PLC能够正常运行，在安装接线完毕后，并不能立即投入使用，还要对PLC进行调试与检测，以免因在安装过程中出现的连接不良、连接错误、设备损坏等情况造成PLC短路、断路或损坏元器件等。
