1 考虑安装环境因素

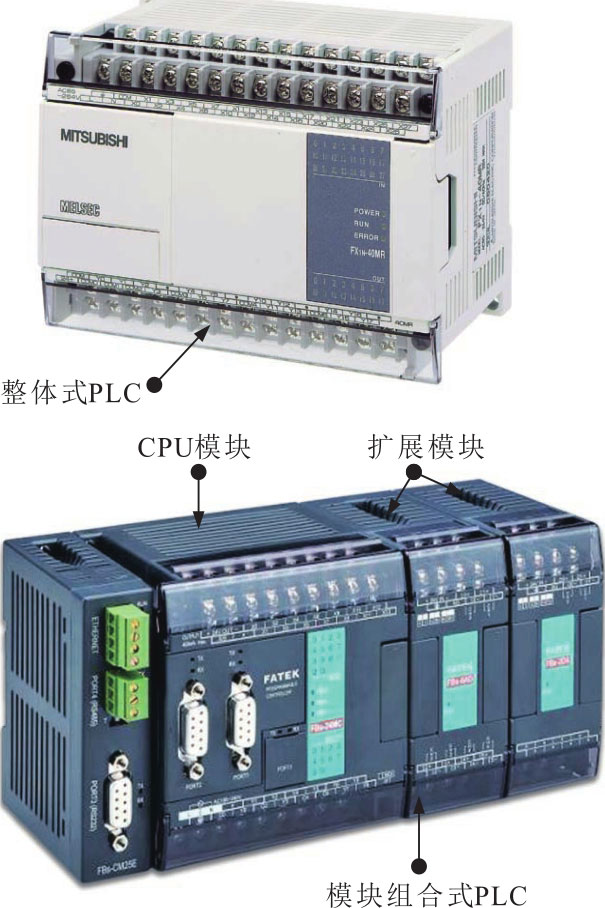

不同厂家生产的不同系列和型号的PLC，其外形结构和适用的环境有很大差异，在选购PLC时，应首先根据PLC的实际工作环境进行合理的选购，如图4-1所示。
图4-1 考虑安装环境因素选购PLC
划重点
在一些使用环境比较固定和维修量较少、控制规模不大的场合，可以选购整体式PLC；在一些使用环境比较恶劣、维修量较多、控制规模较大的场合，可以选购适应性更强的模块组合式PLC。
在选购PLC时，环境因素是主要的选购依据，是确定机型结构的重要参考因素。
多说两句！
①多数小型PLC均为整体式的，适用于比较固定、环境条件较好的场合。
②模块式PLC适用于工艺变化较多、控制要求较复杂的场合。
③混合式PLC是适用于控制要求复杂的场合。
例如，三菱FX 1N 系列PLC具有输入/输出、逻辑控制、通信扩展功能，最多可达128点控制，适用于普通顺控要求的场合；三菱FX 2N 系列PLC具有较多的速度、定位控制及逻辑选件等，适用于大多数的控制要求和环境。
2 考虑控制复杂程度因素
不同类型PLC的功能有很大差异，选购P L C时，应根据系统控制的复杂程度进行选择，如图4-2所示。

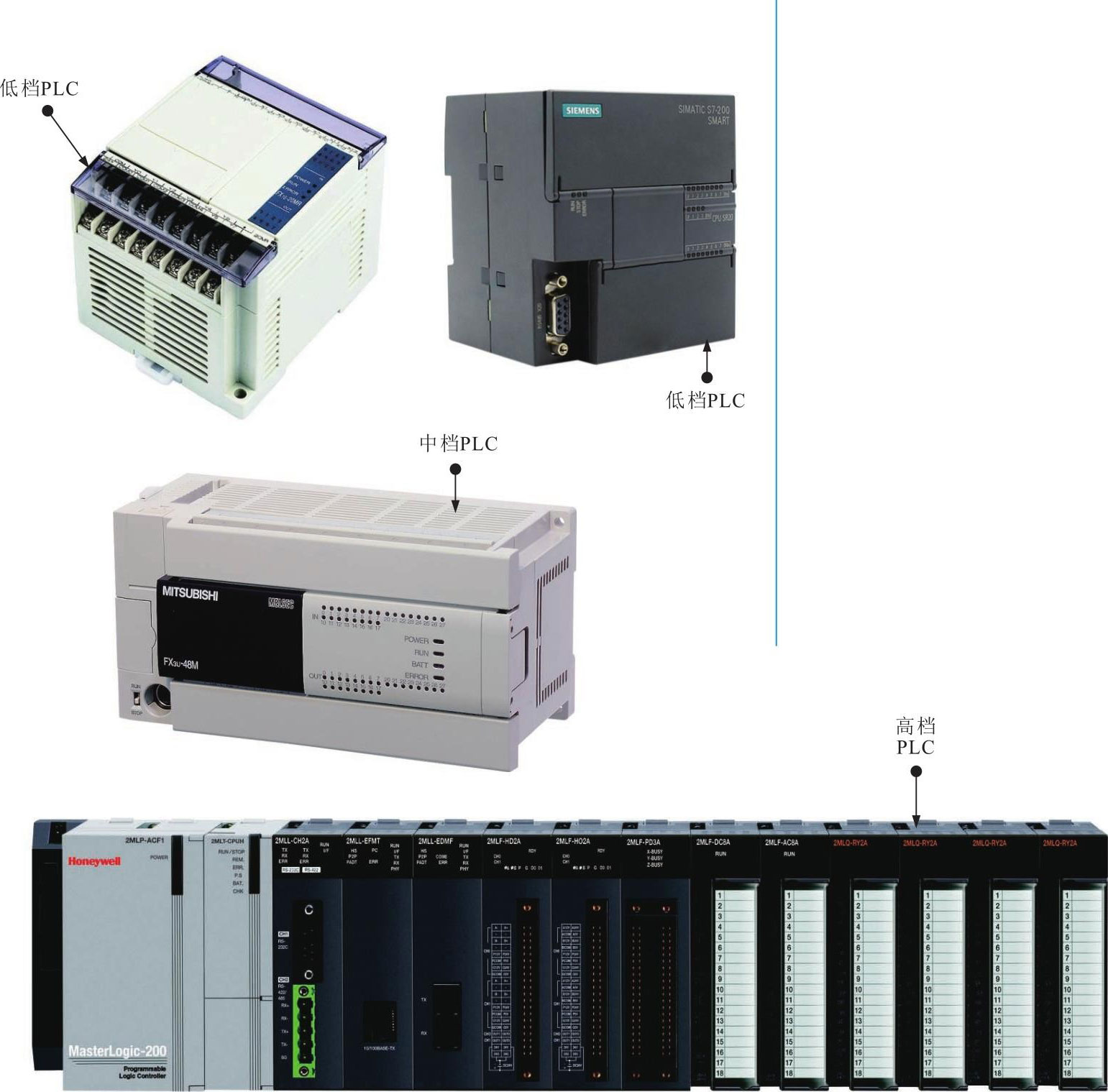

图4-2 考虑控制复杂程度因素选购PLC
划重点
对于控制要求不高，只需进行简单的逻辑运算、定时、数据传送、通信等基本控制和运算功能的系统，选用低档PLC即可满足控制要求。
对于控制较为复杂、控制要求较高的系统，即需要进行复杂的函数运算、PID、矩阵、远程I/O、通信联网等较强控制和运算功能的系统，应视其规模及复杂程度，选购指令功能强大、具有较高运算速度的中档PLC或高档PLC。
3 考虑控制速度因素

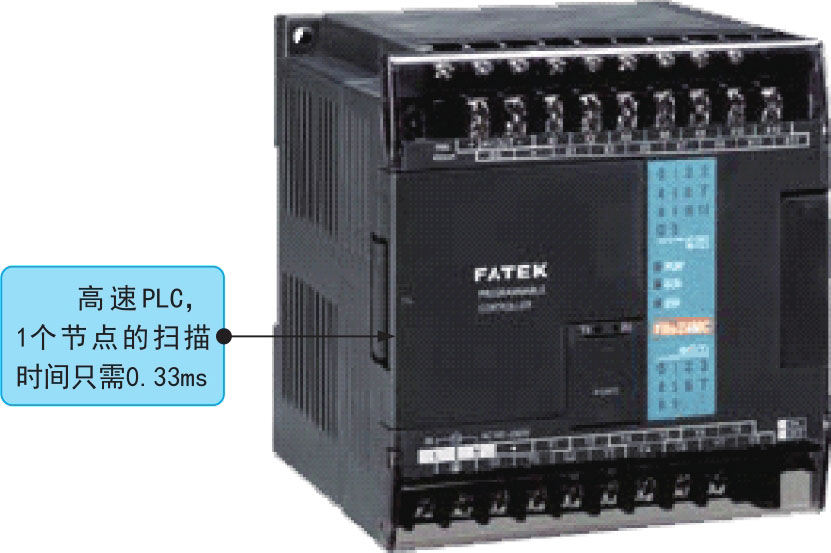

PLC的扫描速度是选购时的重要指标之一，直接影响系统控制的误差时间，因此在一些实时性要求较高的场合可选用高速PLC，如图4-3所示。
图4-3 考虑控制速度因素选购PLC
划重点
PLC完成一次扫描过程所需的时间被称为扫描时间。扫描时间会随程序的复杂程度而加长，可造成PLC输入和输出的延时，因此对于一些实时性要求较高的场合，不允许有较大的误差时间，应选择扫描速度较快的PLC。
4 考虑被控对象因素

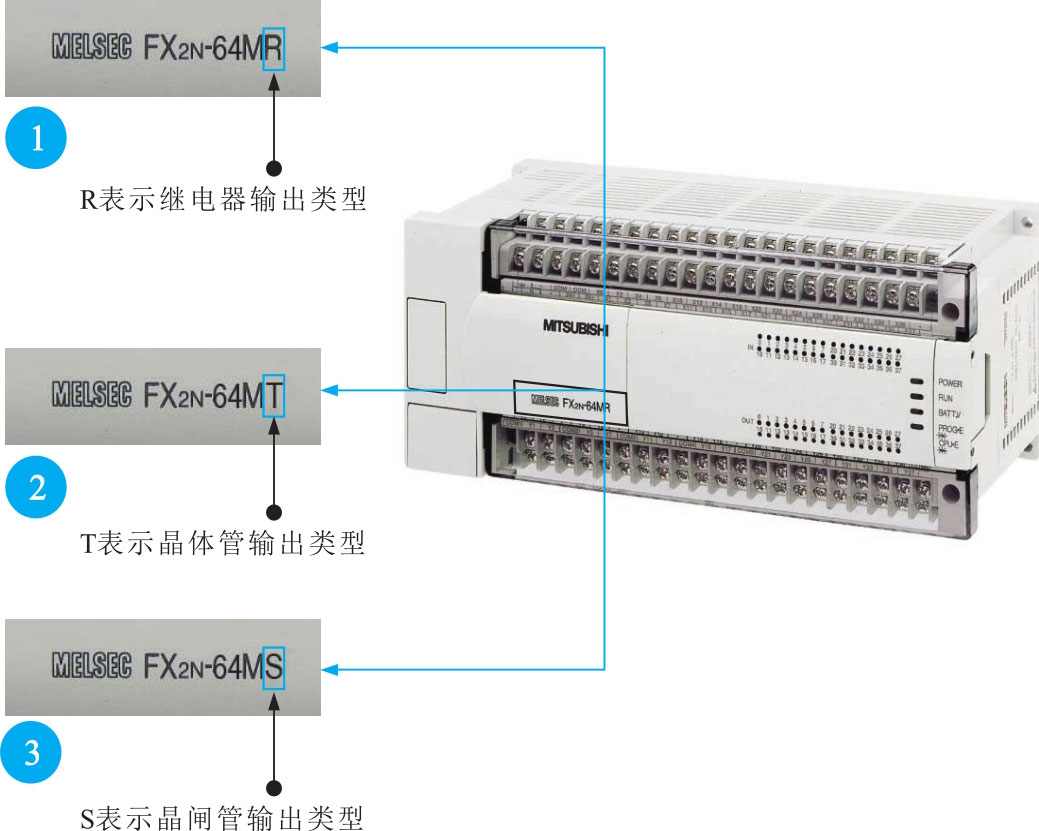

为应对不同的被控对象，每一种规格的PLC都有三种输出端子类型，即继电器输出、晶体管输出和晶闸管输出，在实际应用时要分析被控对象的控制过程和工作特点合理选购PLC，如图4-4所示。
图4-4 考虑被控对象因素选购PLC
划重点
① 继电器输出类型的PLC，其输出端子所能承载的电流相对较大，一般最大可以承载2A的电流，可以用输出端子直接驱动负载，但继电器输出的响应时间相对较慢（10ms左右）。
② 晶体管输出类型的PLC，其输出驱动能力小于继电器输出，输出响应时间较快（一般在0.2ms以下）。当需要高频脉冲串驱动伺服电动机或步进电动机时，需选用晶体管输出类型的PLC。
③ 晶闸管输出类型的PLC只能驱动交流负载，响应速度比继电器输出快，使用寿命长。
5 考虑设备之间统一性的匹配因素

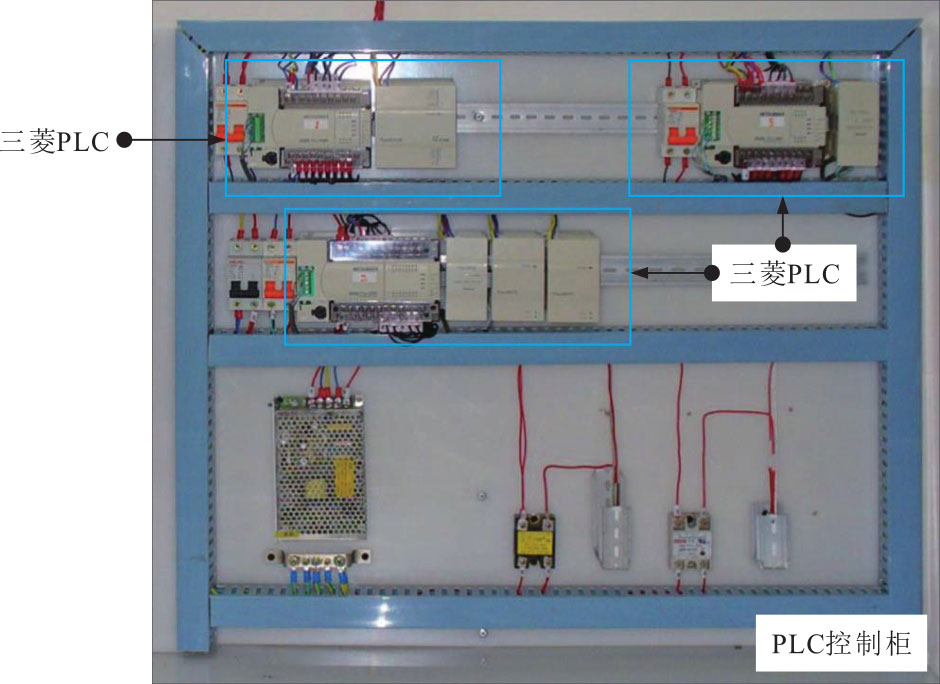

如图4-5所示，在选购PLC时，应尽量选择同一机型的PLC。
图4-5 考虑设备之间统一性的匹配因素选购PLC
划重点
同一机型PLC的功能和编程方法相同，有利于设备的采购与管理，以及技术人员的培训和技术水平的提高。由于同一机型PLC的通用性，因此资源可以共享，使用一台计算机就可以将多台PLC连接成一个控制系统进行集中管理。
6 考虑I/O点数因素

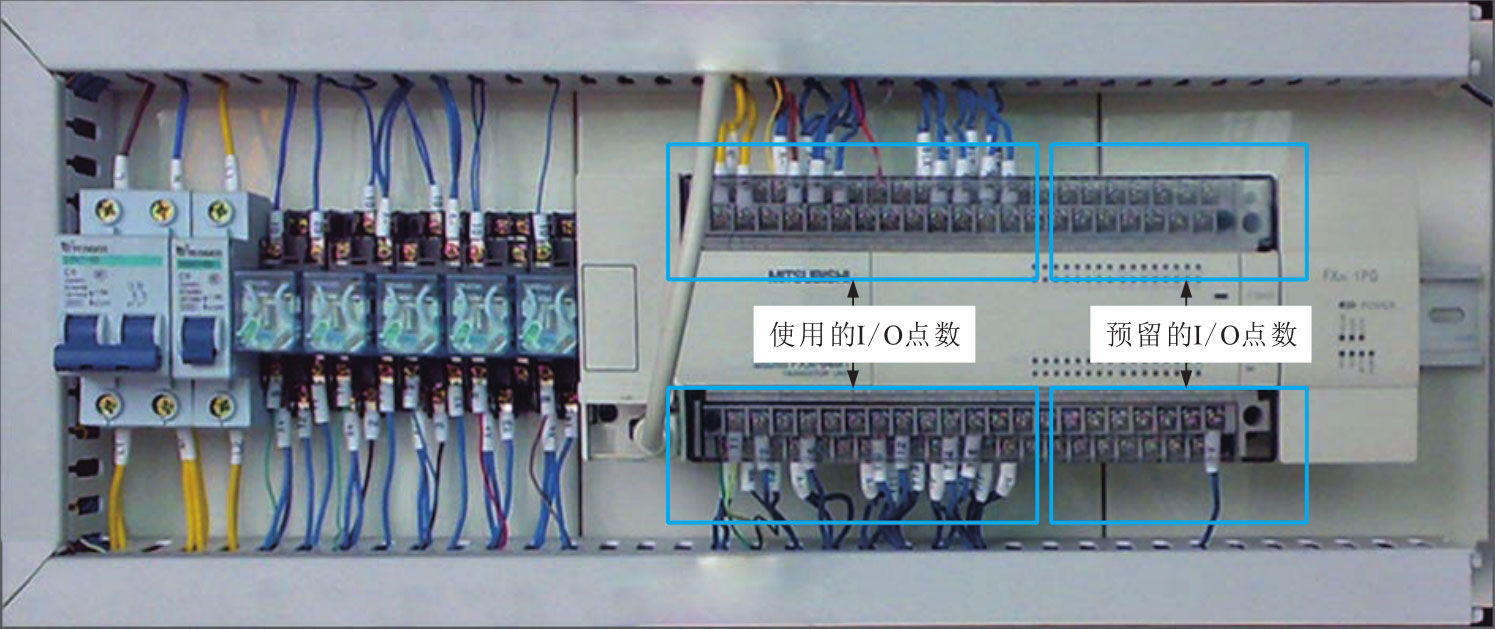

在选购PLC时，应对其使用的I/O点数进行估算，合理选购，如图4-6所示。
图4-6 考虑I/O点数因素选购PLC
划重点
I/O点数是PLC选购时的重要指标，是衡量PLC规模大小的标志，若不加以统计，一个小的控制系统，却选用中规模或大规模的PLC，不仅会造成I/O点数的闲置，也会造成投入成本的浪费，因此在选购PLC时，应对其使用的I/O点数进行估算，合理选购。
图4-6 考虑I/O点数因素选购P L C（续）
多说两句！

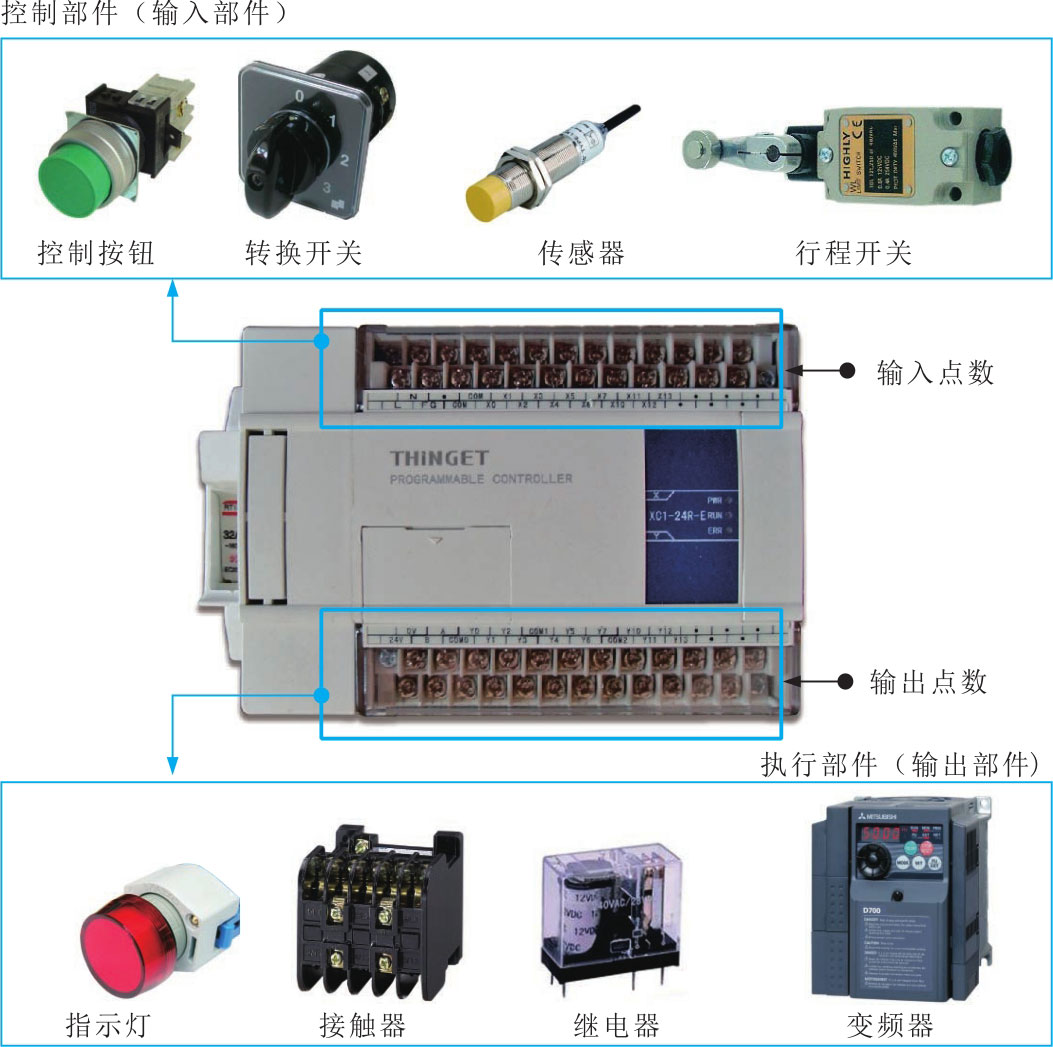

在明确控制对象控制要求的基础上，分析和统计所需控制部件（输入部件，如按钮、转换开关、行程开关、继电器的触点、传感器等）的个数和执行部件（输出部件，如指示灯、继电器或接触器线圈、电磁铁、变频器等）的个数确定所需PLC的I/O点数，且一般应有15%～20%的预留，以满足生产规模的扩大和生产工艺的改进。
7 考虑PLC扩展性能因素

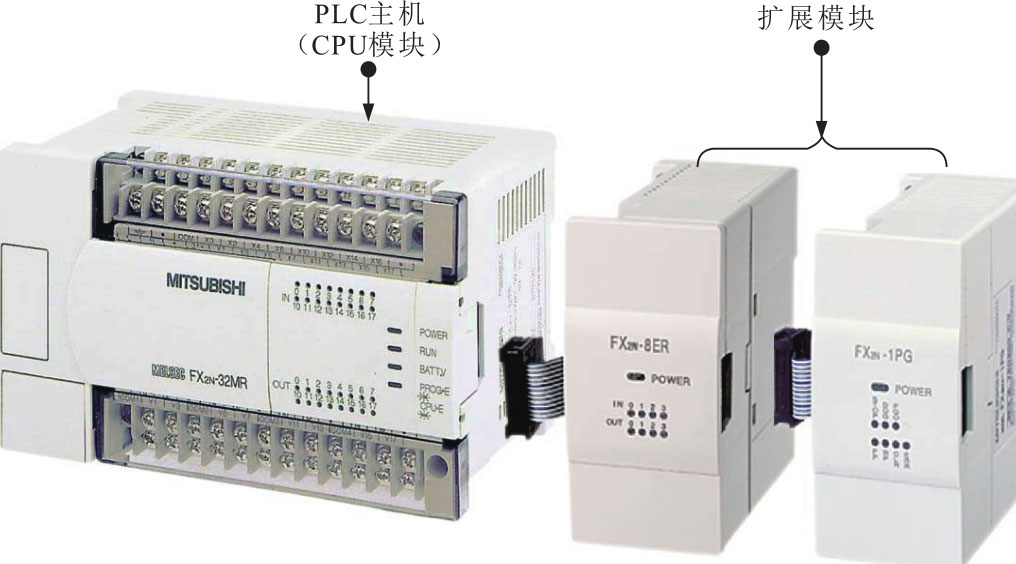

当单独的PLC主机不能满足控制要求时，可根据控制需要选择扩展模块，以增大控制规模和功能，如图4-7所示。
图4-7 考虑PLC扩展性能因素选购PLC
划重点
在硬件扩展系统中，PLC主机（CPU模块）放在最左侧，扩展模块用扁平电缆与左侧的主机或扩展模块相连。
① 输入模块的选择

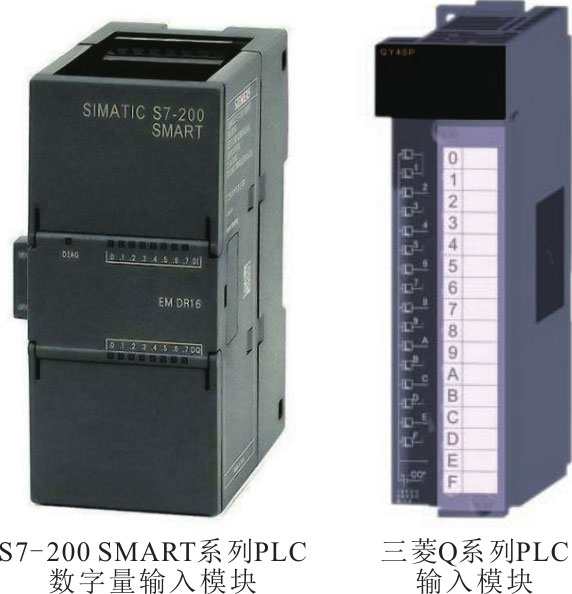

PLC的输入模块用于将输入部件输入的信号转换为PLC内部所需的电信号，用以扩展主机的输入点数，如图4-8所示。
图4-8 PLC输入模块的选择
划重点
选择PLC的输入模块时，应根据输入信号与PLC输入模块之间的距离进行选择，通常距离较近时选择低电压的PLC输入模块，距离较远时选择高电压的PLC输入模块。
多说两句！
选择PLC的输入模块除了要考虑距离外，还应注意输入模块允许同时接通的点数。通常，允许同时接通的点数和输入电压、环境温度有关。
② 输出模块的选择
PLC的输出模块用于将PLC内部的信号转换为驱动外部负载设备所需的信号，用以扩展主机的输出点数。PLC输出模块的输出方式主要有继电器输出方式、晶体管输出方式和晶闸管输出方式。
8 考虑存储器容量因素
用户程序存储器是用于存储开关量输入/输出、模拟量输入/输出及用户程序的，在选购PLC时，应保证用户程序存储器的容量满足存储需求。
用户程序存储器的容量，应参考开关量I/O点数和模拟量I/O点数进行估算，在估算的基础上再留有25%的余量。
选择PLC的输出模块时，应根据输出模块的输出方式进行选择。输出模块的输出电流应大于负载电流的额定值。
多说两句！
用户程序存储器的容量用字数体现，估算公式如下：
用户程序存储器字数=（开关量I/O点数×10）+（模拟量I/O点数×150）。
另外，用户程序存储器的容量除了与开关量I/O点数、模拟量I/O点数有关外，还与用户编写的程序有关，不同用户所编写程序的复杂程度会有所不同，占用存储器的容量也不同。
