图3-26为典型电磁阀的实物外形。

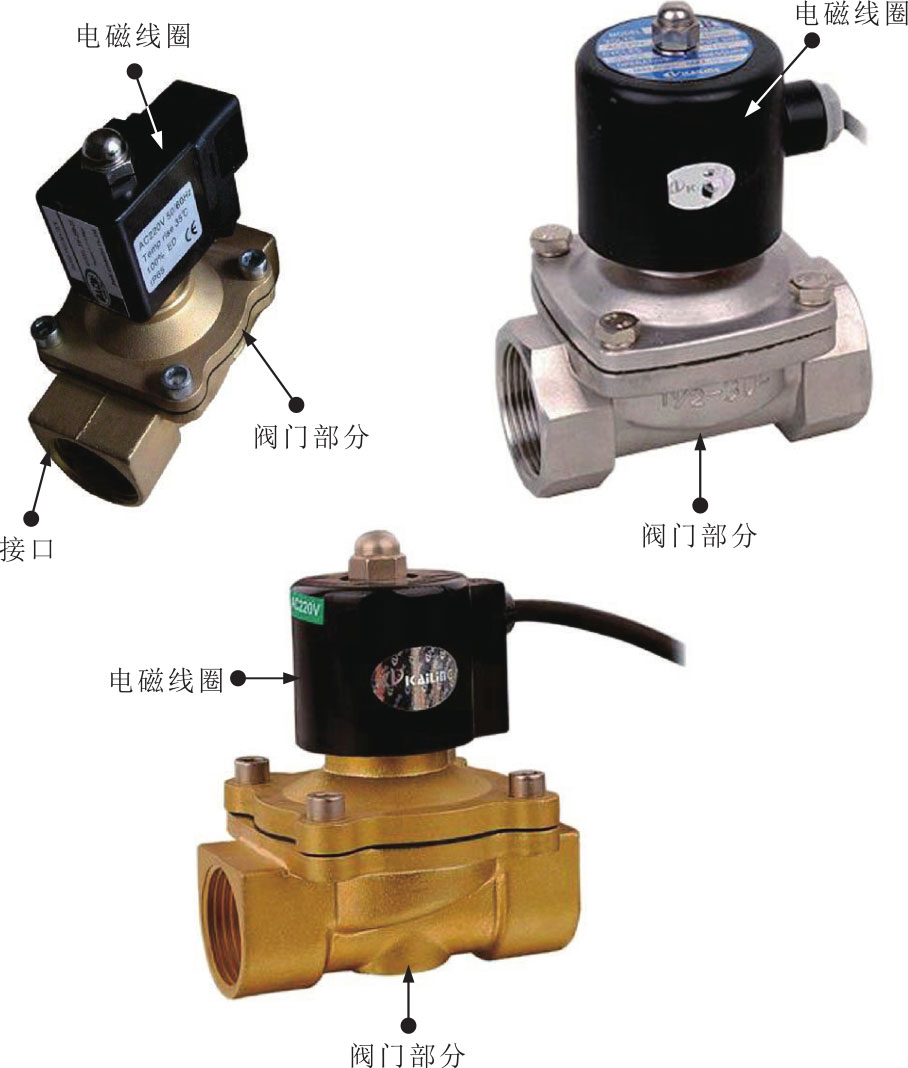

图3-26 典型电磁阀的实物外形
划重点
电磁阀是一种用电磁控制的电气部件，可作为控制流体的自动化基础执行器件，在PLC自动化控制领域中可用于调整介质（液体、气体）的方向、流量、速度等参数。
电磁阀的种类多种多样，具体的控制过程也不相同。以常见给排水用的弯体式电磁阀为例。电磁阀工作的过程就是通过电磁阀线圈的得电、失电来控制内部机械阀门开、闭的过程，如图3-27所示。
划重点
① 在不通电的状态下，铁芯在弹簧的作用下，顶在橡胶阀和塑料盘上的泄压孔上。
② 控制腔的压力大于出水口一侧的压力，橡胶阀被紧紧地压住，水不能流入。
③ 在通电状态下，电磁力会克服弹簧的弹力，使铁芯向上移动，打开泄压孔。
④ 控制腔内的压力逐渐变小，橡胶阀逐渐松开，水流入。

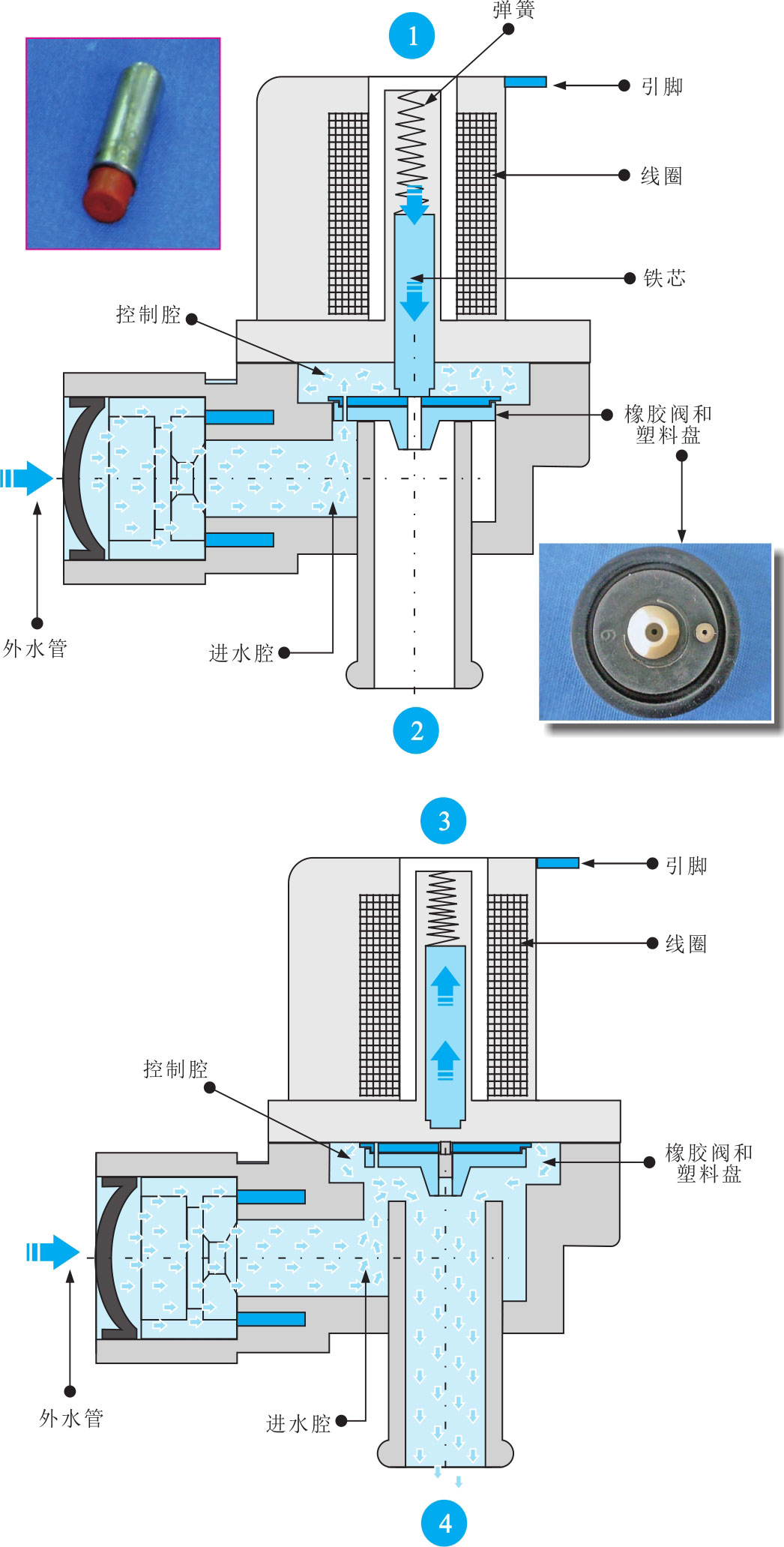

图3-27 电磁阀的工作过程
