3.4.2 接触器的控制过程

接触器的工作过程就是通过内部线圈的得电、失电控制铁芯吸合、释放，从而带动触点动作的过程。

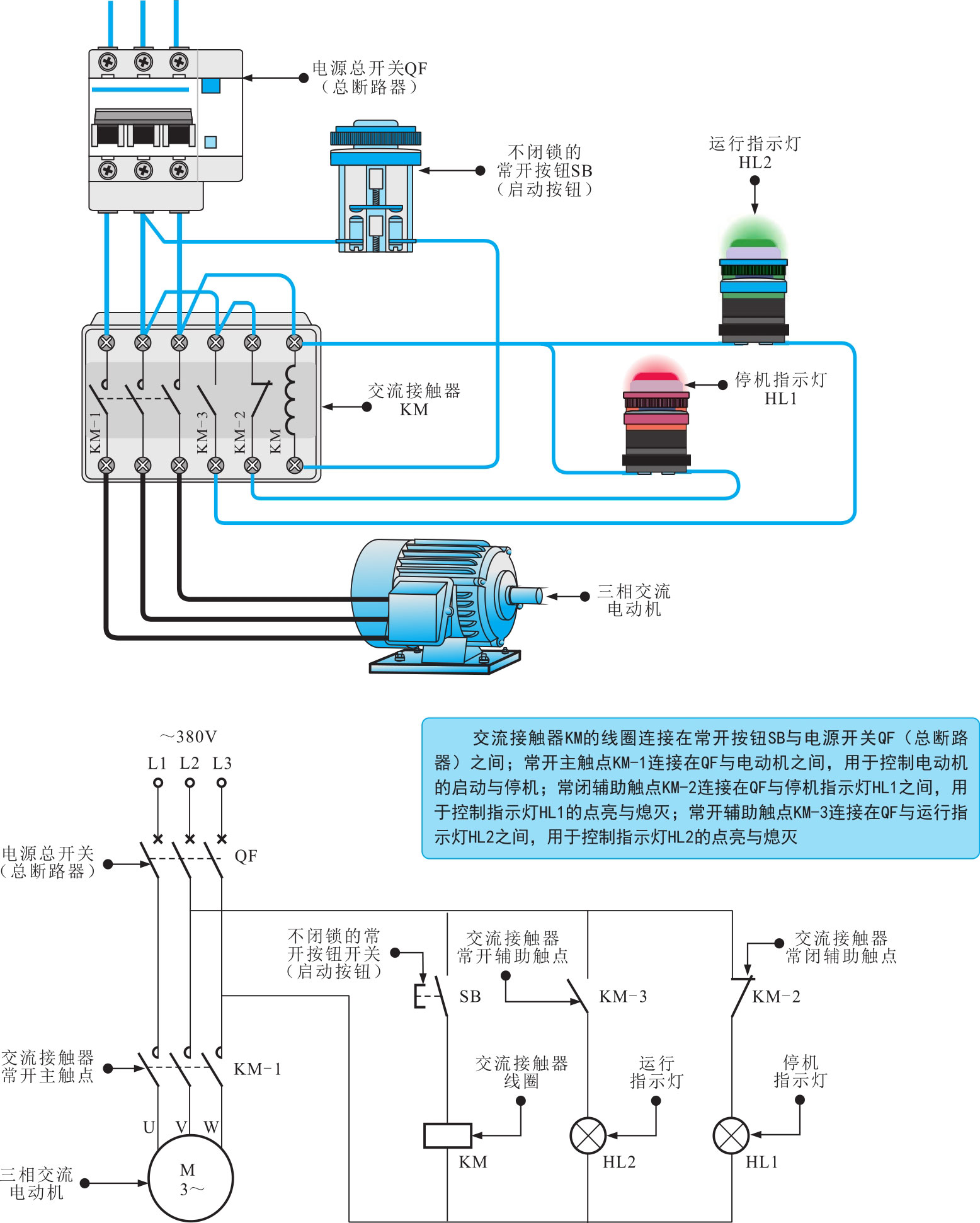

在一般情况下，接触器线圈连接在控制电路或PLC输出接口上，主触点连接在主电路中，控制设备的通、断，如图3-16所示。

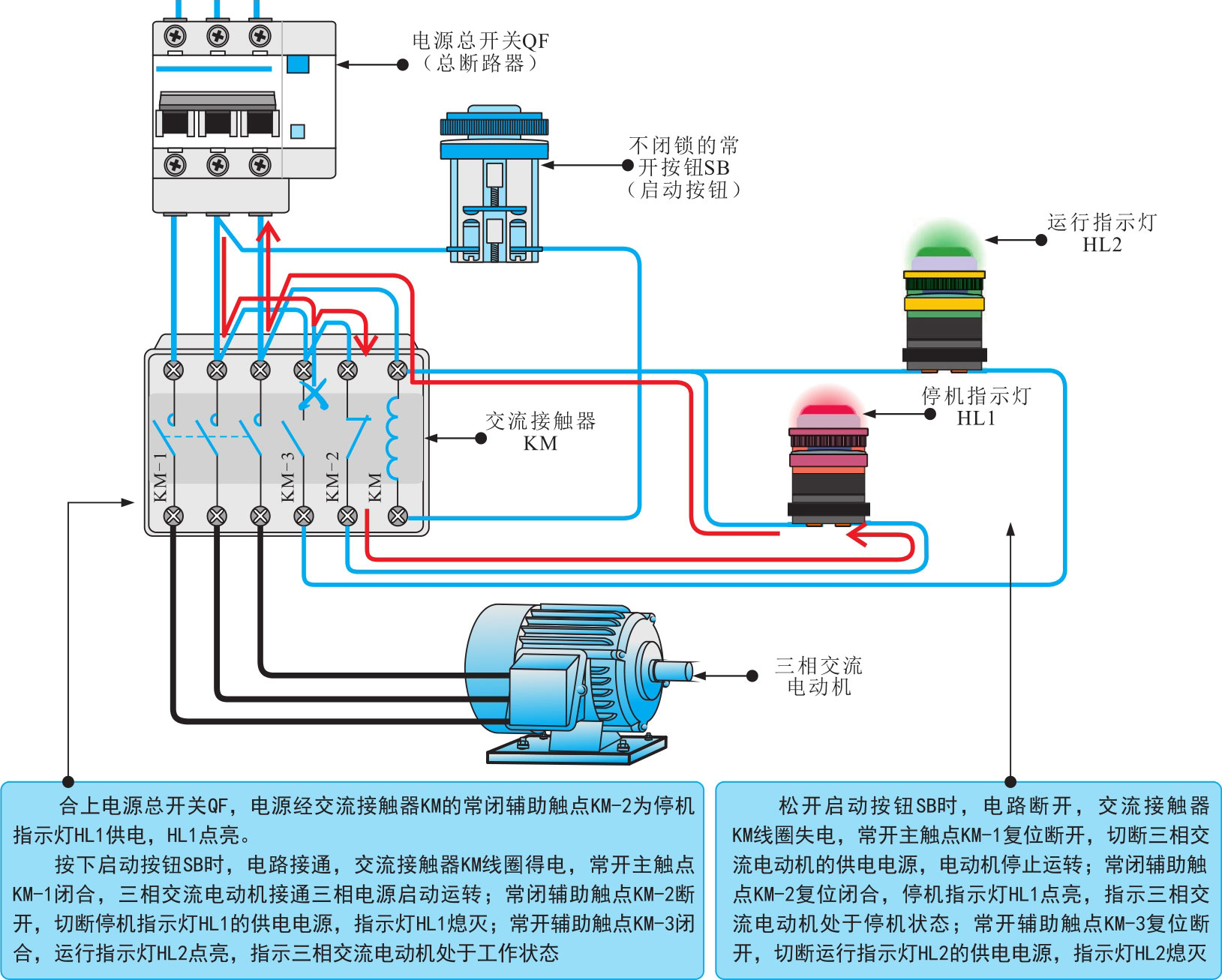

图3-17为接触器在典型点动控制电路中的控制过程。当操作接触器所在电路中的启动按钮后，接触器线圈得电，铁芯吸合，带动常开触点闭合，常闭触点断开；当线圈失电时，其铁芯释放，所有触点复位。

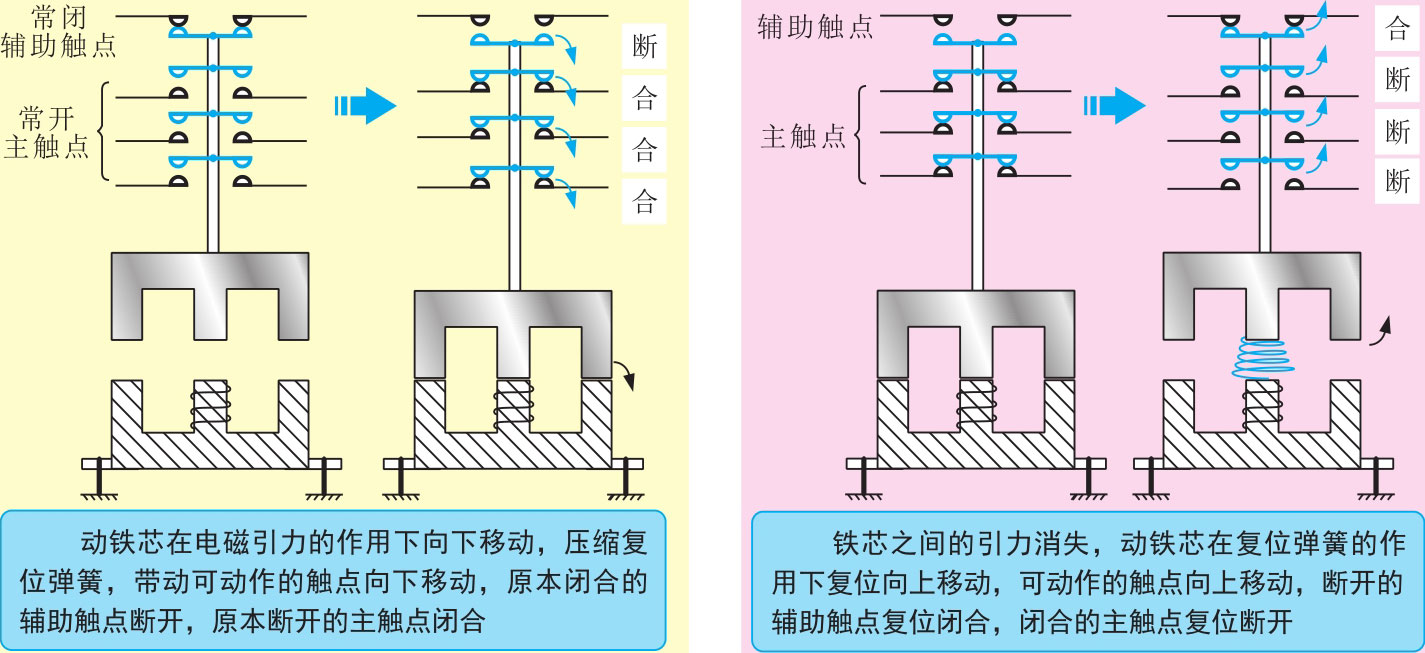

接触器线圈和铁芯的动作关系如图3-18所示。
