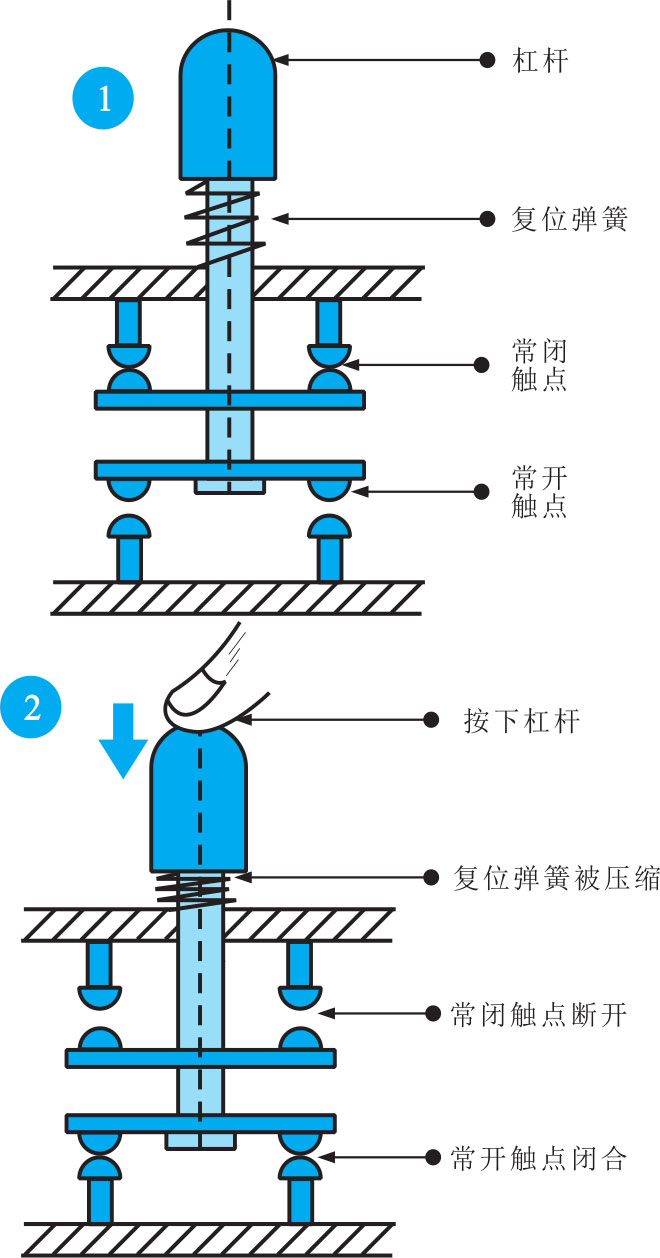

按钮式限位开关由按钮触杆的按压状态控制内部常开触点和常闭触点的接通或闭合。图3-12为按钮式限位开关的控制过程。
图3-12 按钮式限位开关的控制过程
划重点
当撞击或按下按钮式限位开关的杠杆时，杠杆下移，使常闭触点断开，常开触点闭合；当松开按钮式限位开关后，在复位弹簧的作用下，杠杆复位，各触点恢复常态。
① 在初始状态下，按钮式限位开关内的常闭触点闭合，常开触点断开。
② 按下杠杆时，按钮式限位开关内的常闭触点断开，常开触点闭合。

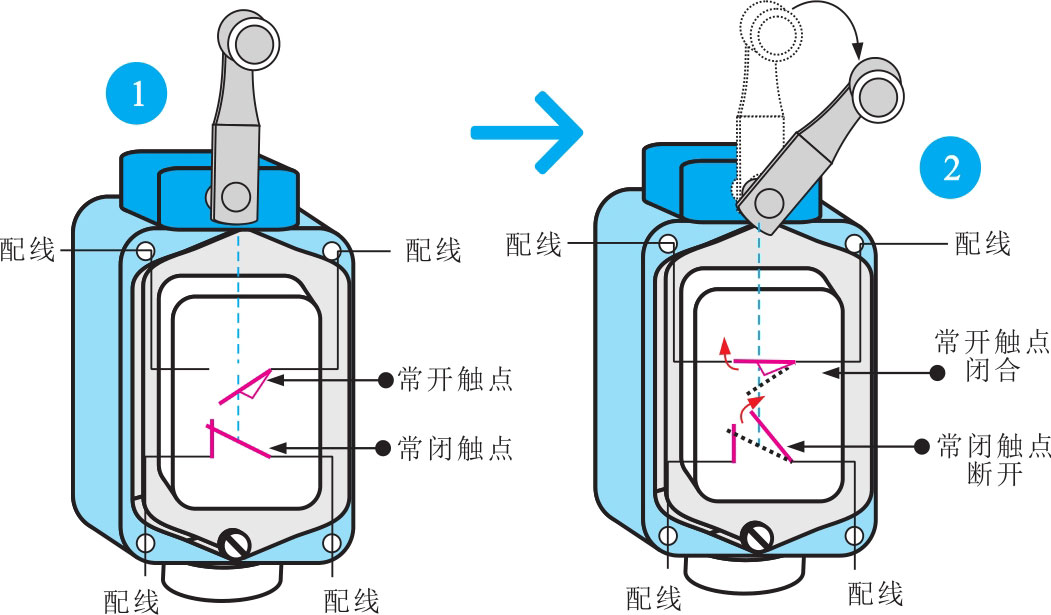

图3-13为单轮旋转式限位开关的控制过程。当单轮旋转式限位开关被受控部件撞击带有滚轮的触杆时，触杆转向右边，带动凸轮转动，顶下推杆，使微动开关中的触点迅速动作。当运动机械返回时，在复位弹簧的作用下，各部分动作部件均恢复为初始状态。
图3-13 单轮旋转式限位开关的控制过程
划重点
① 在初始状态下，单轮旋转式限位开关内的常闭触点闭合，常开触点断开。
② 触杆被触动后，单轮旋转式限位开关内的常闭触点断开，常开触点闭合。
划重点
接触器是一种由电压控制的开关装置，适用于远距离频繁地接通和断开交/直流电路的系统中。接触器属于控制类器件，是电力拖动系统、机床设备控制电路、PLC自动控制系统中使用最广泛的低压电器之一。
