1 控制功能

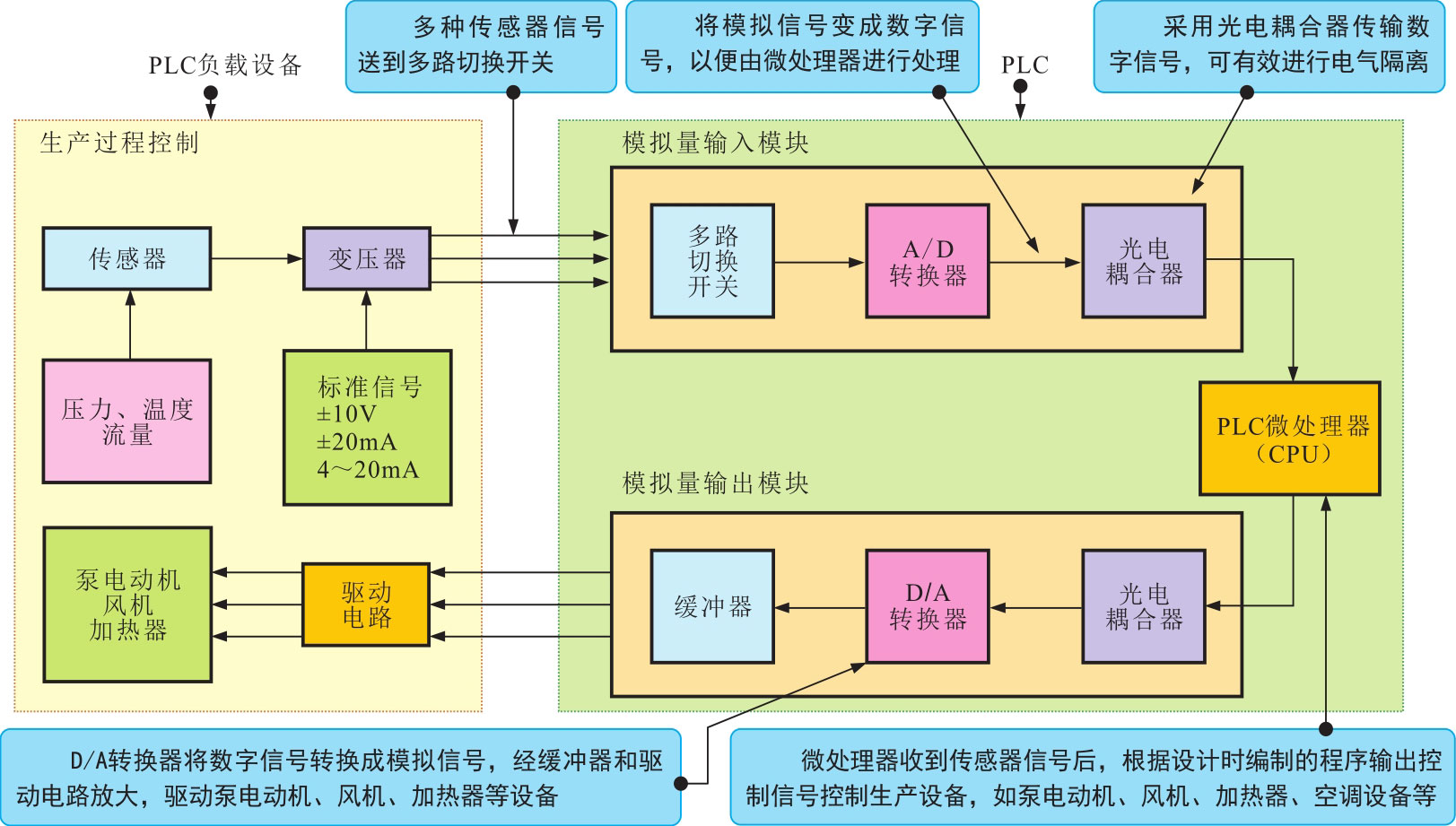

图1-17为PLC的控制功能。
图1-17 PLC的控制功能
多说两句！
在生产过程控制中，物理量由传感器检测后，经变压器变成标准信号，再经多路切换开关和A/D转换器变成适合PLC处理的数字信号由光电耦合器送给CPU，光电耦合器具有隔离功能；数字信号经CPU处理后，再经D/A转换器变成模拟信号输出，模拟信号经驱动电路控制泵电动机、风机、加热器等设备实现自动控制。
2 数据的采集、存储、处理功能

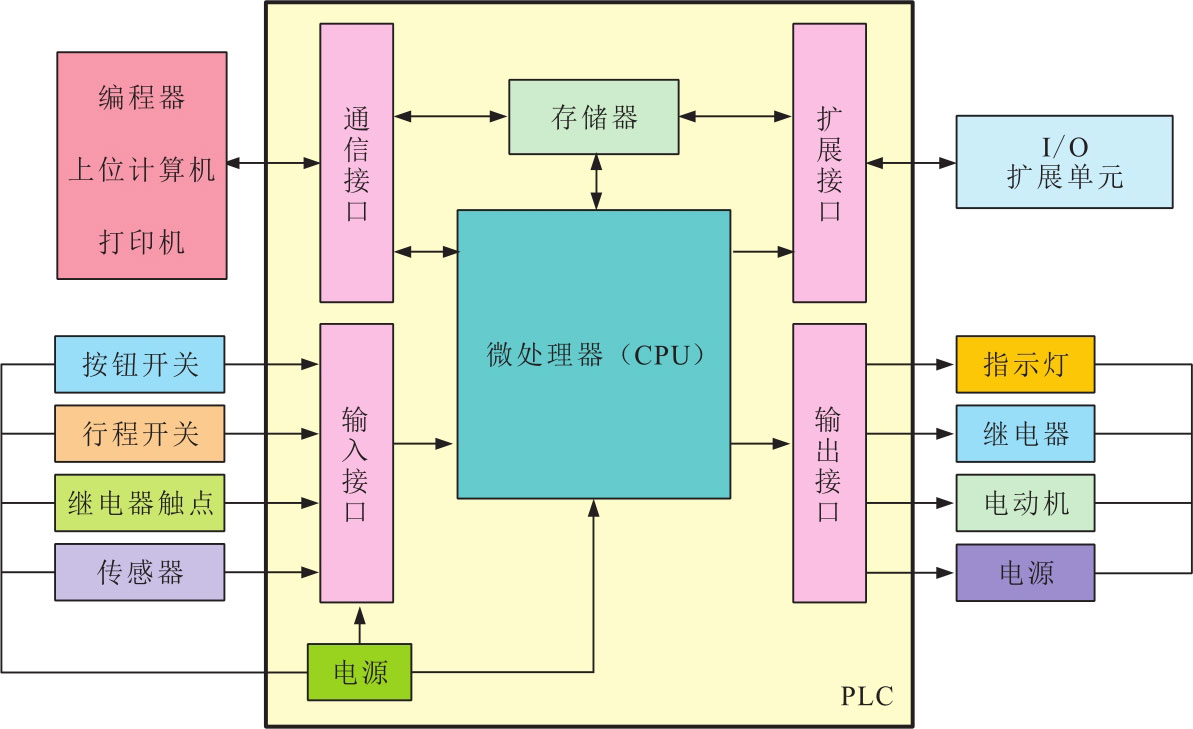

图1-18为PLC的数据采集、存储、处理功能。
图1-18 PLC的数据采集、存储、处理功能
PLC具有数学运算及数据的传送、转换、排序、移位等功能，可以完成数据的采集、分析、处理及模拟处理等。这些数据还可以与存储在存储器中的参考值进行比较，完成一定的控制操作，也可以将数据传输或直接打印输出。
3 可编程、调试功能
PLC通过存储器中的程序对I/O接口外接的设备进行控制。存储器中的程序可根据实际情况和应用进行编写。一般可将PLC与计算机通过编程电缆连接，实现对其内部程序的编写、调试、监视、实验和记录。

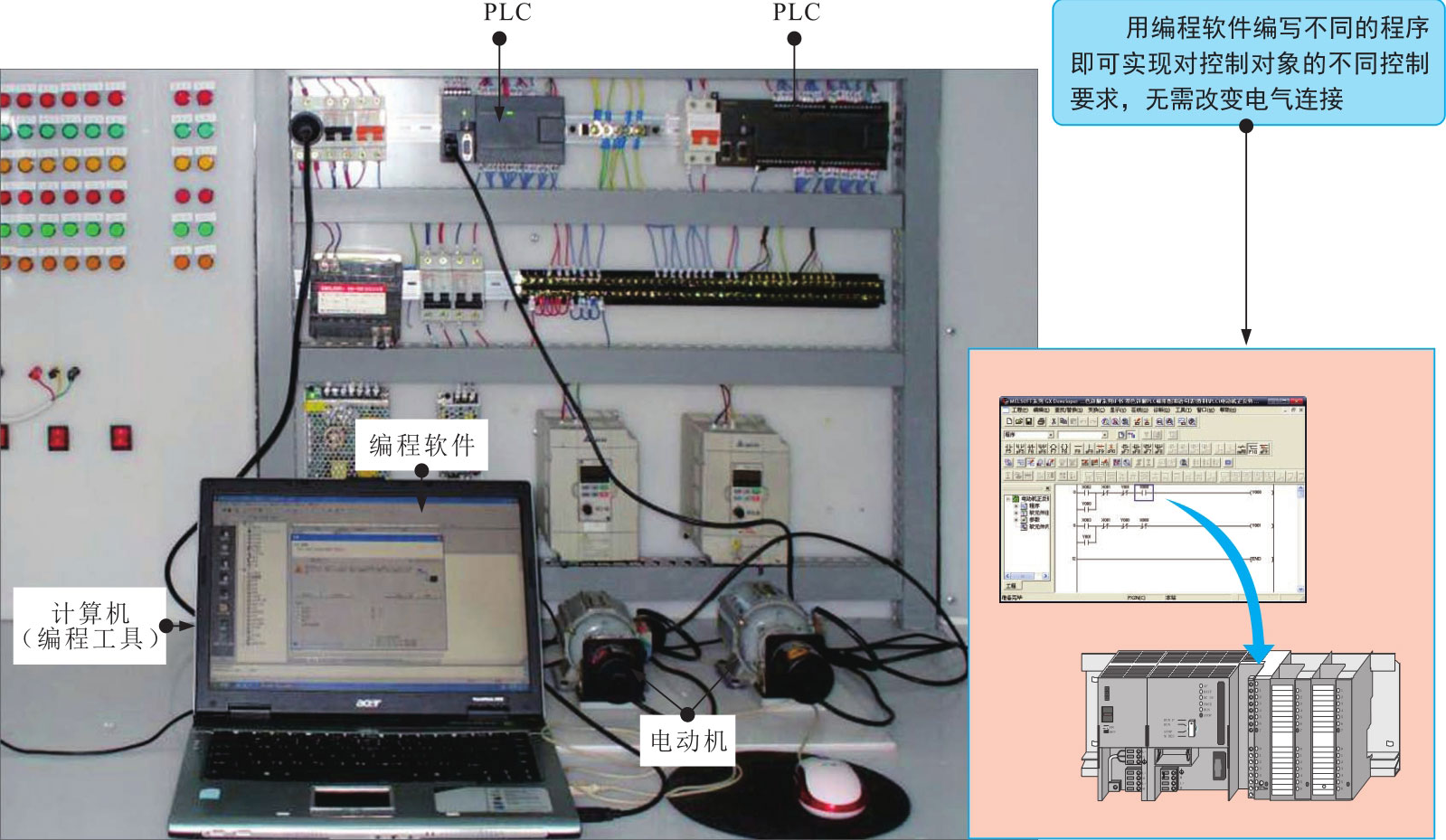

图1-19为PLC的可编程、调试功能。这也是区别于继电器等其他控制系统最大的功能优势。
划重点
国际电工委员会（IEC）将PLC定义为“数字运算操作的电子系统”，专为在工业环境下的应用而设计，采用可编程序的存储器，存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作指令，通过数字或模拟输入和输出控制各种类型的机械或生产过程。
图1-19 PLC的可编程、调试功能
4 通信联网功能

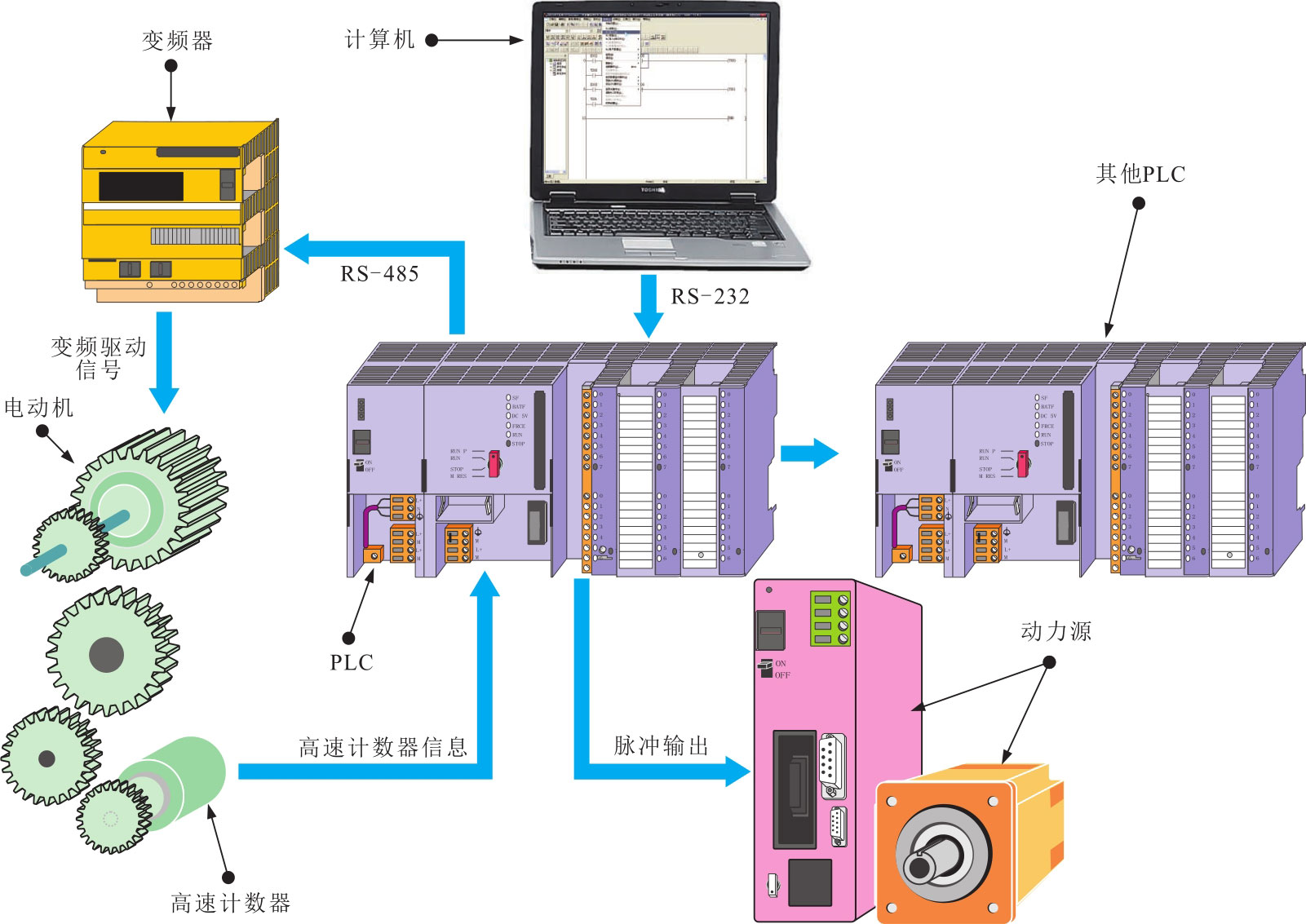

图1-20为PLC的通信联网功能。
图1-20 PLC的通信联网功能
多说两句！
PLC具有通信联网功能，可以与远程I/O、其他PLC、计算机、智能设备（如变频器、数控装置等）之间进行通信。
5 其他功能

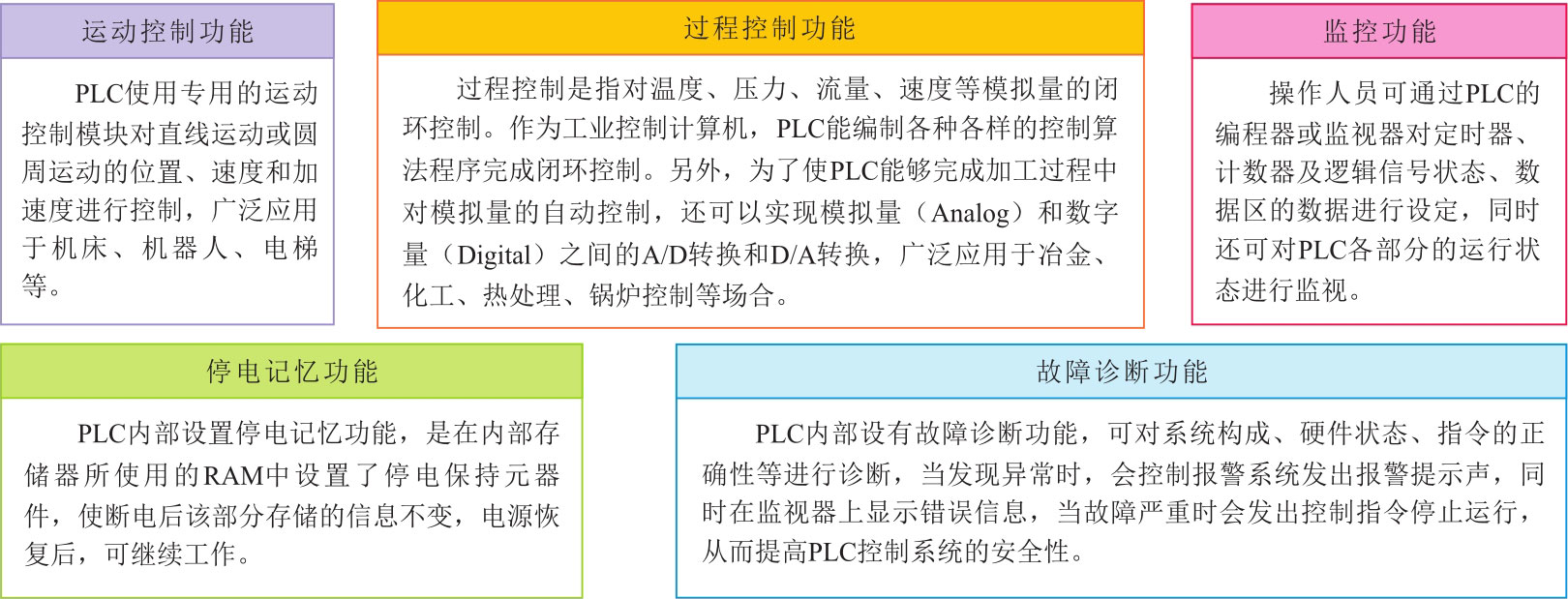

PLC的其他功能如图1-21所示。
图1-21 PLC的其他功能
