目前，PLC被大范围采用，生产厂家不断涌现，推出的产品种类繁多，功能各具特色。其中，美国的AB公司、通用电气公司，德国的西门子公司，法国的TE公司，日本的欧姆龙、三菱、松下、富士等公司是目前市场上主流且极具代表性的PLC生产厂家。
1 三菱PLC

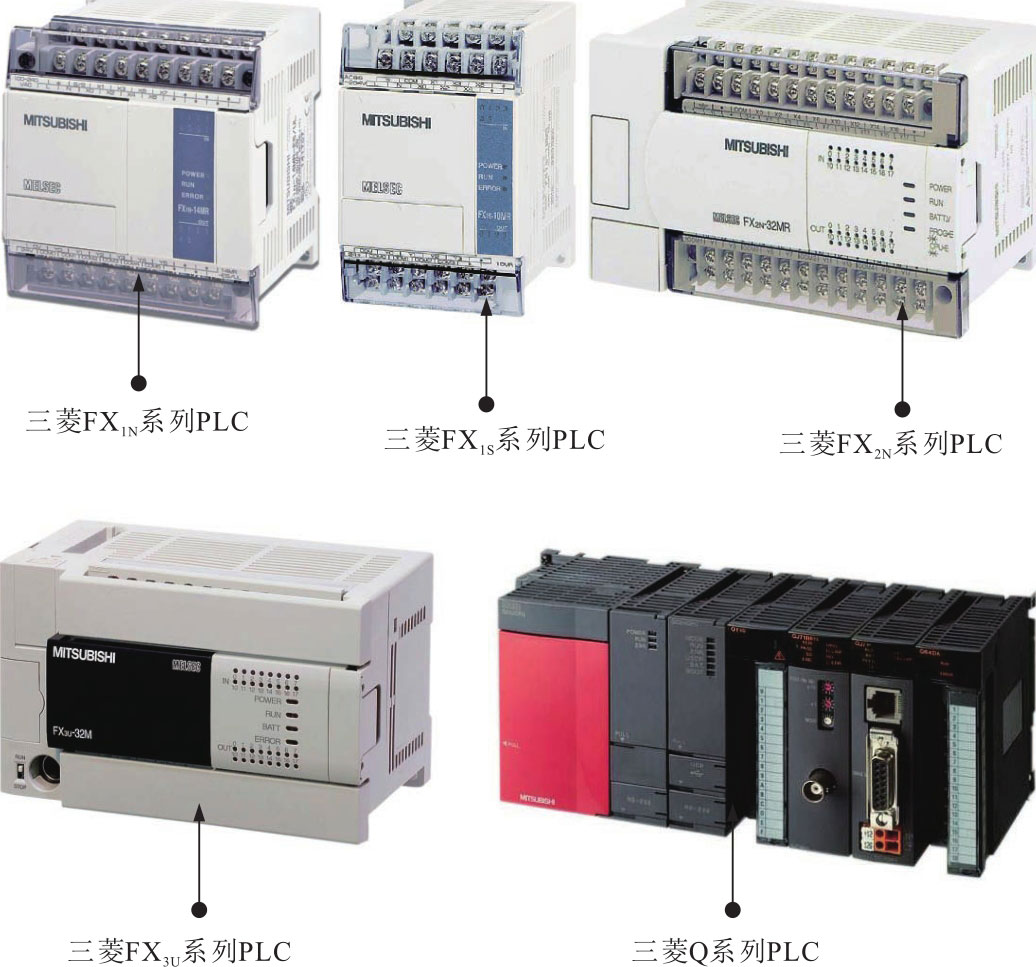

图1-10为常见三菱PLC系列产品实物图。
图1-10 常见三菱PLC系列产品实物图
划重点
市场上，三菱PLC常见的系列产品主要有FR-FX 1N 、FR-FX 1S 、FR-FX 2N 、FR-FX 3U 、FR-FX 2NC 、FR-A、FR-Q等。
三菱FX 2N 系列PLC属于超小型PLC，是FX家族中较先进的系列，处理速度快，在基本单元上连接扩展单元或扩展模块，可进行16～256点的灵活输入/输出组合，为工厂自动化应用提供最大的灵活性和控制能力。
多说两句！
三菱FX 1S 系列PLC属于集成型小型单元式PLC。
三菱Q系列PLC是三菱公司 A 系列的升级产品，属于中、大型PLC，采用模块化的结构形式，组成与规模灵活可变，最大输入、输出点数可达4096点；最大程序存储器容量可达252 KB ，采用扩展存储器后可以达到32MB；基本指令的处理速度可以达到34ns；整个系统的处理速度得到很大提升；多个CPU模块可以在同一基板上安装，CPU模块之间可以通过自动刷新进行定期通信，或者通过特殊指令进行瞬时通信。三菱Q系列PLC广泛应用于各种中、大型复杂机械，自动生产线的控制系统中。
2 西门子PLC

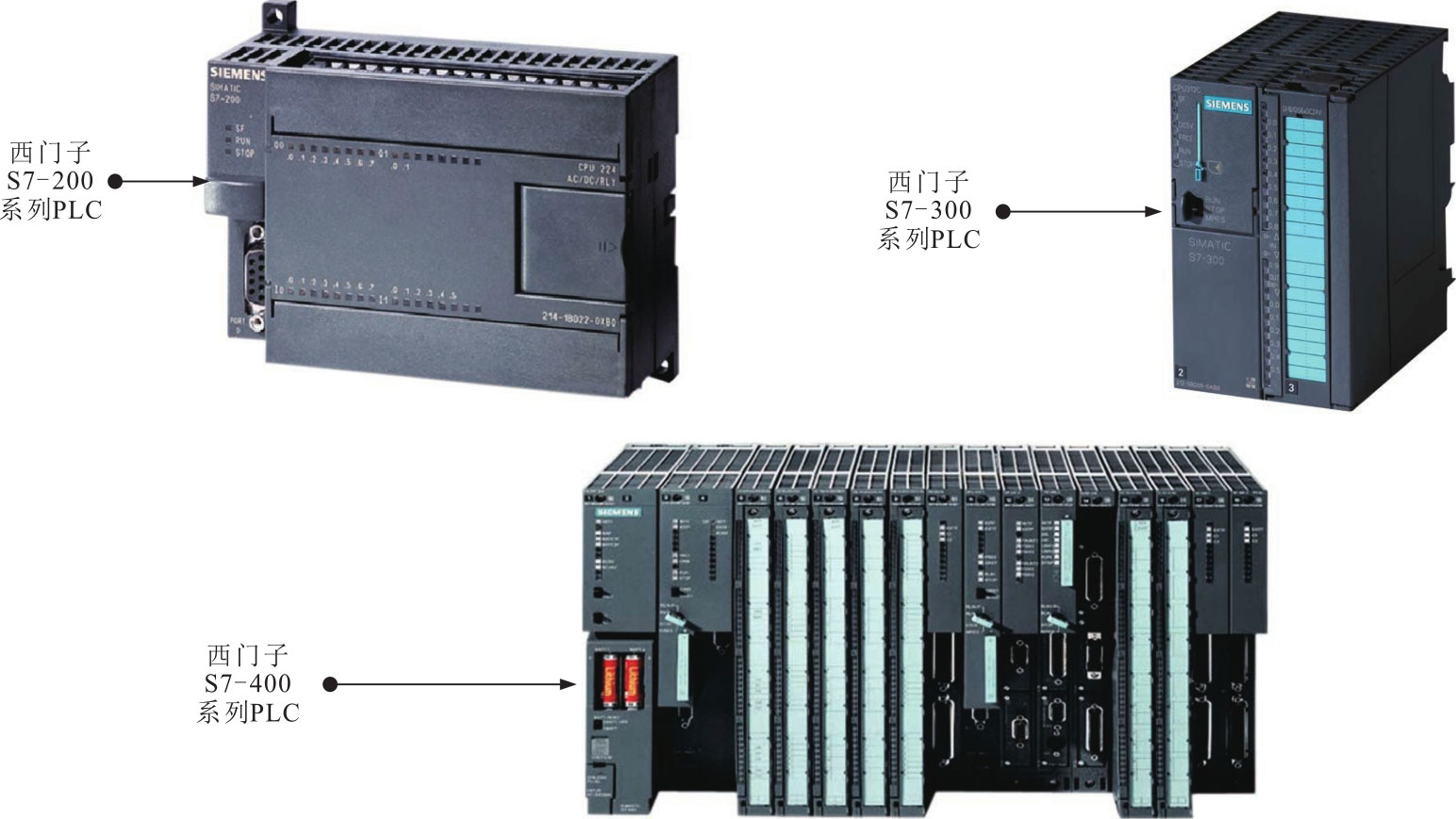

图1-11为常见西门子PLC系列产品实物图。
图1-11 常见西门子PLC系列产品实物图
西门子公司的可编程序控制器S5系列产品在中国的推广较早，在很多工业生产自动化控制领域都曾有过经典应用。西门子公司还开发了一些起标准示范作用的硬件和软件。从某种意义上说，西门子系列PLC决定了现代可编程序控制器的发展方向。
划重点
目前，市场上的西门子PLC主要为西门子S7系列产品，包括小型PLC S7-200、中型PLC S7-300和大型PLC S7-400、S7-1500。
多说两句！
西门子PLC的主要功能特点：
①采用模块化紧凑设计，可按积木式结构进行系统配置，功能扩展非常灵活方便；
②可以极快的速度处理自动化控制任务，S7-200 PLC和S7-300 PLC的扫描速度为0.37μs；
③具有很强的网络功能，可以将多个PLC按照工艺或控制方式连接成工业网络，构成多级完整的生产控制系统，既可实现总线联网，也可实现点到点通信；
④在软件方面，允许在Windows操作平台下使用相关的程序软件包、标准的办公室软件和工业通信网络软件，可识别C++等高级语言；
⑤编程工具更为开放，可用普通计算机或便携式计算机编程。
3 欧姆龙PLC

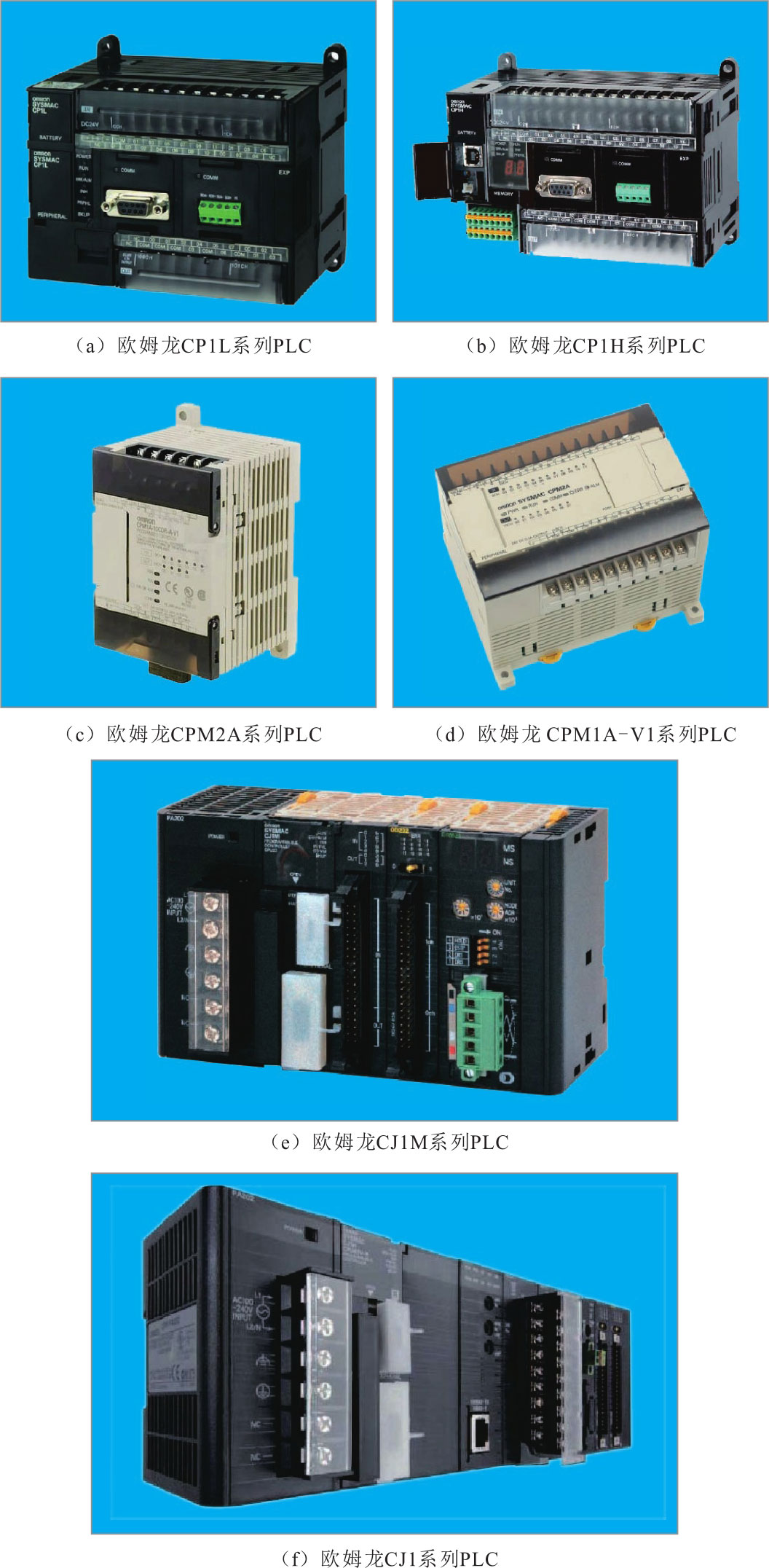

图1-12为常见欧姆龙PLC系列产品实物图。
图1-12 常见欧姆龙PLC系列产品实物图
划重点
欧姆龙公司的PLC较早地进入了中国市场，开发了最大I/O点数为140点的C20P、C20等微型PLC，最大I/O点数为2048点的C2000H等大型PLC，广泛应用于自动化系统中。
多说两句！
欧姆龙公司对PLC及其软件的开发有自己的特殊风格。例如，C2000H大型PLC将系统存储器、用户存储器、数据存储器和实际的输入/输出接口、功能模块等统一按绝对地址形式组合，把数据存储和电器控制使用的术语合二为一，命名数据区为I/O继电器、内部负载继电器、保持继电器、专用继电器、定时器/计数器。
4 松下PLC

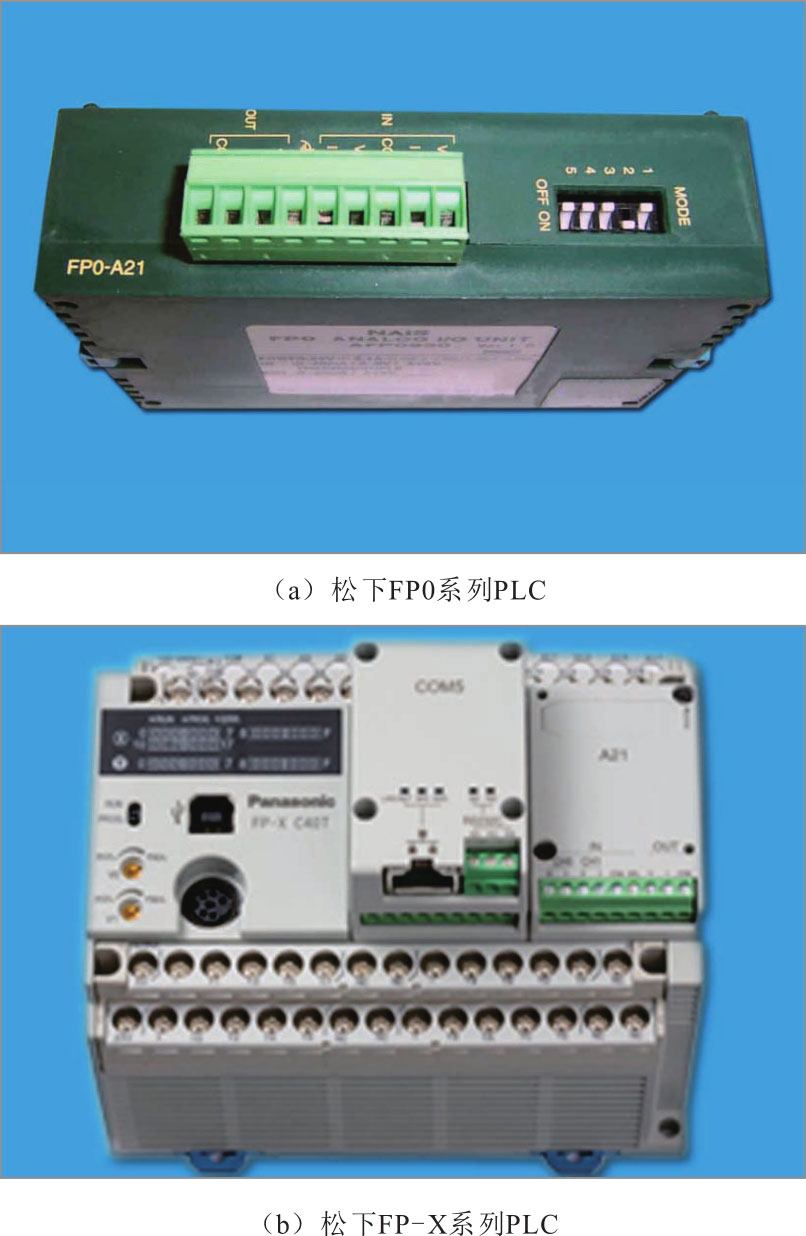

图1-13为常见松下PLC系列产品实物图。
图1-13 常见松下PLC系列产品实物图
划重点
松下PLC是目前国内比较常见的PLC 产品之一，功能完善、性价比高，常用的有小型FP-X、FP0、FP1、FPΣ、FP-e系列，中型FP2、FP2SH、FP3、FP10SH系列，以及大型FP5、FP10、FP20系列等。
多说两句！
①松下FP1系列PLC有C14、C16、C24、C40、C56、C72等多种规格的产品。虽然是小型机，但性价比很高，比较适合中小型企业。
FP1系列PLC的硬件配置除主机外，还可加I/O 扩展模块、A/D（模/数转换）模块、D/A（数/模转换）模块等智能单元，最多可配置几百点，机内的高速计数器可输入频率高达10kHz的脉冲，并可同时输入两路脉冲，还可输出可调的频率脉冲信号（晶体管输出型）。
FP1系列PLC有190多条功能指令，除可进行基本逻辑运算外，还可进行加（+）、减（-）、乘（×）、除（÷）四则运算，有8bit、16bit和32bit数字处理功能，并能进行多种码制的变换；具有中断程序调用、凸轮控制、高速计数、字符打印、步进等特殊功能指令。
FP1系列PLC监控功能很强，可实现梯形图监控、列表继电器监控、动态时序图监控（可同时监控16个I/O 点的时序），具有几十条监控命令、多种监控方式，监控指令和监控结果可用日语、英语、德语和意大利语四种语言显示。
②松下FPΣ系列PLC的机身小巧、使用简便，采用通信模块插件大幅增强了通信功能，可以实现最大100kHz的位置控制；具有数据备份功能，可以对数据寄存器进行完全备份，日历、时钟的数据也能由电池备份，I/O注释可以与程序一同写入，大幅提高了系统的保存性；具有高速、丰富的实数运算功能，实现了PID的控制指令，可以进行自动调整，实现简便、高性能的控制；为了防止出厂后意外改写程序或保护原始程序不被窃取，可以设置密码功能。
③松下FP2/FP2SH系列PLC。FP2系列PLC有FP2-C1、FP2-C1D、FP2-C1SL、FP2-C1A 等型号的产品，外形结构紧凑，保持了中规模PLC的功能，能够进行模拟量控制、联网和位置控制，集多种功能于一体，具有优良的性能价格比，I/O 点数最大为768点，扩展结构最大为1600点，使用远程I/O点数最大为2048点；CPU单元配有一个RS-232编程口，可直接与人机界面相连；带有一个用于远程监控和通过调制解调器进行维护的高级通信接口。
FP2SH系列PLC的扫描时间为1ms/20k步（步指程序的步数，通过步数显示程序容量），实现了超高速处理，程序容量最大为120k步（可理解为存储程序的步数），具有足够的程序容量；配备小型PC卡，可用于程序备份或用作扩展数据内存，可充分对应中等规模的控制；内置注释和日历定时器功能。
④松下FP3/FP10SH系列PLC。FP10SH是FP3系列PLC的升级代换产品，具有如下特点：高速CPU；最多可控制的I/O点数为2048点；可利用中继功能执行高优先级的中断程序；编程器可在程序中插入注释，便于后期的检查与调试；具有高精度定时功能/日历功能；具备16k步的大程序容量；288条方便指令功能；EEPROM 写入功能；网络的连接及安装十分简便。
