选择对象是进行编辑的前提。AutoCAD提供了多种对象选择方法，如点取方法、用选择窗口选择对象、用选择线选择对象、用对话框选择对象等。
AutoCAD可以把选择的多个对象组成整体，如选择集和对象组，进行整体编辑与修改。
AutoCAD提供两种执行效果相同的途径编辑图形。
（1）先执行编辑命令，然后选择要编辑的对象。
（2）先选择要编辑的对象，然后执行编辑命令。
选择集可以仅由一个图形对象构成，也可以是一个复杂的对象组，如位于某一特定层上的具有某种特定颜色的一组对象。选择集的构造可以在调用编辑命令之前或之后进行。
AutoCAD提供以下几种方法来构造选择集。
（1）先选择一个编辑命令，然后选择对象，按Enter键结束操作。
（2）使用SELECT命令。在命令提示行输入“SELECT”，然后根据选择的选项，出现选择对象提示，按Enter键结束操作。
（3）用点取设备选择对象，然后调用编辑命令。
（4）定义对象组。
无论使用哪种方法，AutoCAD 2020都将提示用户选择对象，并且光标的形状由十字光标变为拾取框。
下面结合SELECT命令说明选择对象的方法。
SELECT命令可以单独使用，也可以在执行其他编辑命令时被自动调用，此时命令行提示如下：
选择对象：

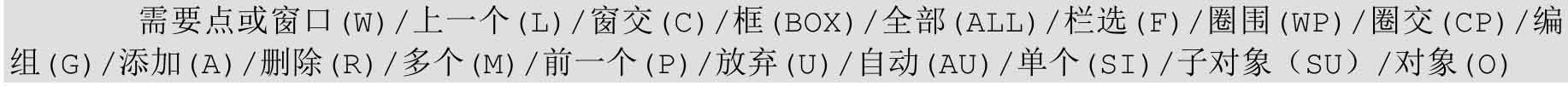

等待用户以某种方式选择对象作为回答。AutoCAD 2020提供了多种选择方式，可以输入“?”查看这些选择方式。选择选项后，命令行提示如下：
部分选项的含义如下。
（1）点
该选项表示直接通过点取的方式选择对象。用鼠标或键盘移动拾取框，使其框住要选取的对象并单击，即会选中该对象并以高亮度显示。
（2）窗口（W）
用由两个对角顶点确定的矩形窗口选取位于其范围内部的所有图形，与边界相交的对象不会被选中。在指定对角顶点时应该按照从左向右的顺序，如图4-1所示。

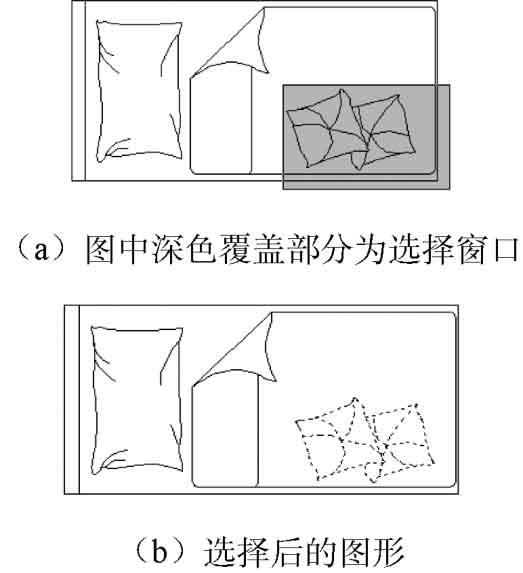

图4-1 “窗口”对象选择方式
（3）上一个（L）
在“选择对象：”提示下输入“L”后，按Enter键系统会自动选取最后绘出的一个对象。
（4）窗交（C）
该方式与上述“窗口”方式类似，区别在于它不但选中矩形窗口内部的对象，也选中与矩形窗口边界相交的对象，选择的对象如图4-2所示。

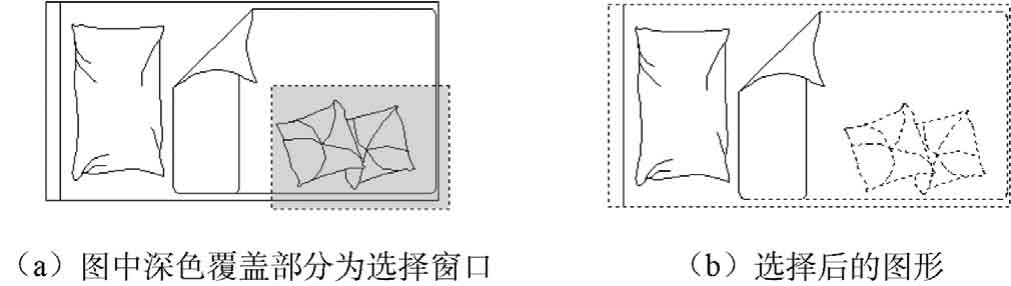

图4-2 “窗交”对象选择方式
（5）框（BOX）
使用时，系统根据用户在屏幕上给出的两个对角点的位置而自动引用“窗口”或“窗交”方式。若从左向右指定对角点，则为“窗口”方式；反之，则为“窗交”方式。
（6）全部（ALL）
选取图面上的所有对象。
（7）栏选（F）
用户临时绘制一些直线，这些直线不必构成封闭图形，凡是与这些直线相交的对象均被选中，绘制结果如图4-3所示。

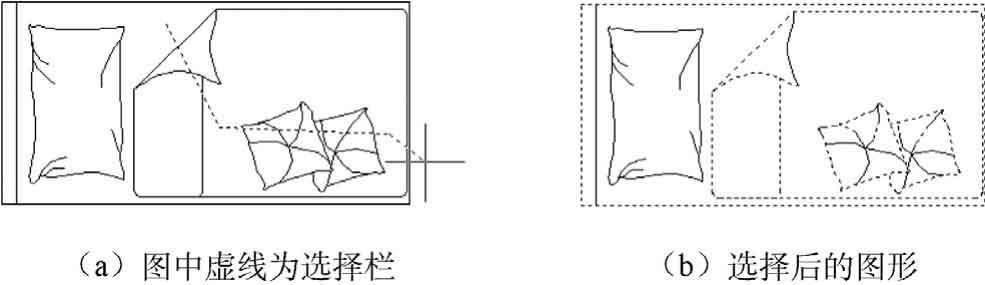

图4-3 “栏选”对象选择方式
（8）圈围（WP）
使用一个不规则的多边形来选择对象。根据提示，用户顺次输入构成多边形的所有顶点的坐标，最后按Enter键结束操作，系统将自动连接第一个顶点到最后一个顶点的各个顶点，形成封闭的多边形。凡是被多边形围住的对象均被选中（不包括边界），执行结果如图4-4所示。

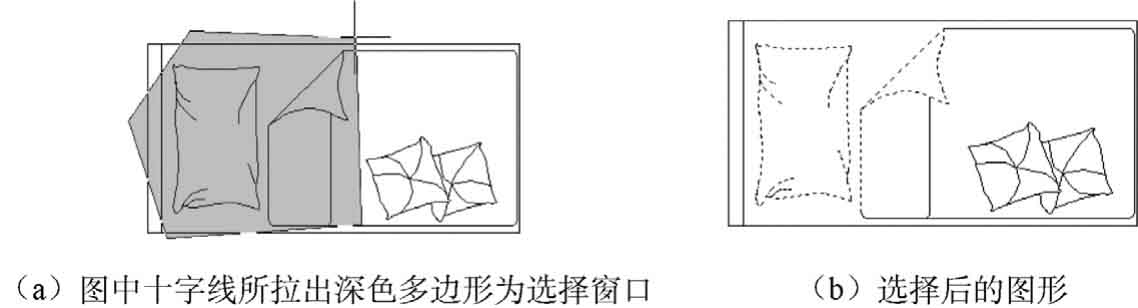

图4-4 “圈围”对象选择方式
（9）圈交（CP）
类似于“圈围”方式，在“选择对象：”提示后输入“CP”，后续操作与“圈围”方式相同。二者区别在于，采用该方式时与多边形边界相交的对象也将被选中。
（10）编组（G）
使用预先定义的对象组作为选择集。事先将若干个对象组成对象组，用组名引用。
（11）添加（A）
添加下一个对象到选择集。也可用于从移走模式（REMOVE）向选择模式切换。
（12）删除（R）
按住Shift键选择对象，可以从当前选择集中移走该对象。对象由高亮显示状态变为正常显示状态。
（13）多个（M）
指定多个点，正常显示对象。这种方法可以加快在复杂图形上选择对象的过程。若两个对象交叉，两次指定交叉点，则可以选中这两个对象。
（14）前一个（P）
用关键字P回应“选择对象：”的提示，则把上次编辑命令中的最后一次构造的选择集或最后一次使用SELECT或DDSELECT命令预置的选择集作为当前选择集。这种方法适用于对同一选择集进行多种编辑操作的情况。
（15）放弃（U）
用于取消加入选择集的对象。
（16）自动（AU）
选择结果视用户在屏幕上的选择操作而定。如果选中单个对象，则该对象为自动选择的结果；如果选择点落在对象内部或外部的空白处，命令行提示如下：
指定对角点:
此时，系统会采取一种窗口的选择方式。对象被选中后，变为虚线形式，并高亮显示。
注意： 若矩形框从左向右定义，即第一个选择的对角点为左侧的对角点，矩形框内部的对象被选中，框外部的及与矩形框边界相交的对象不会被选中。若矩形框从右向左定义，矩形框内部及与矩形框边界相交的对象都会被选中。
（17）单个（SI）
选择指定的第一个对象或对象集，而不继续提示进行下一步的选择。
绘图过程中，有时需要选择具有某些共同属性的对象来构造选择集，如选择具有相同颜色、线型或线宽的对象，当然可以使用前面介绍的方法来选择这些对象，但如果要选择的对象数量较多且分布在较复杂的图形中，将会产生很大的工作量。AutoCAD 2020提供了QSELECT命令来解决这个问题。调用QSELECT命令后，打开“快速选择”对话框，利用该对话框可以根据用户指定的过滤标准快速创建选择集，“快速选择”对话框如图4-5所示。

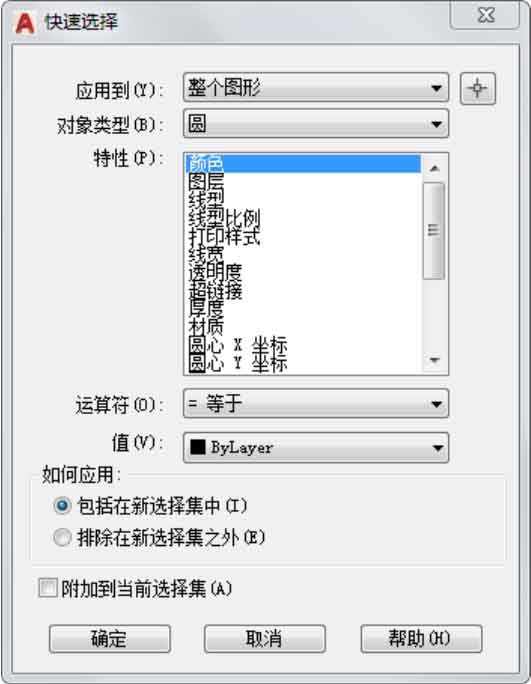

图4-5 “快速选择”对话框
命令行：QSELECT。
菜单栏：“工具”→“快速选择”。
快捷菜单：“快速选择”（如图4-6所示）或“特性”对话框→快速选择按钮
（如图4-7所示）。

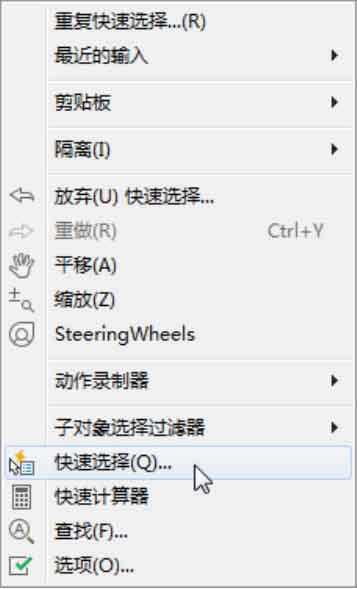

图4-6 快捷菜单

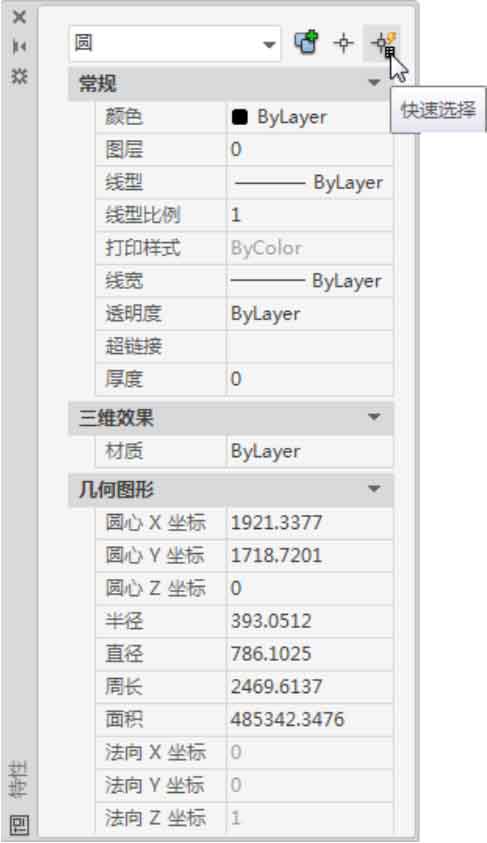

图4-7 “特性”对话框
执行上述命令后，系统弹出“快速选择”对话框。在该对话框中，可以选择符合条件的对象或对象组。
对象组与选择集并没有本质的区别，当把若干个对象定义为选择集并想让它们在以后的操作中始终作为一个整体时，为了简便，可以将此选择集命名并保存起来，这个命名的对象选择集就是对象组，其名字称为组名。
如果对象组可以被选择（位于锁定层上的对象组不能被选择），那么可以通过它的组名引用该对象组，并且一旦组中任何一个对象被选中，那么组中的全部对象成员都被选中。
命令行：GROUP。
执行上述命令后，系统打开“对象编组”对话框。利用该对话框可以查看或修改存在的对象组的属性，也可以创建新的对象组。
