直线类命令主要包括“直线”和“构造线”命令。这两个命令是AutoCAD 2020中最简单的绘图命令。
不论多么复杂的图形，都是由点、直线、圆弧等按不同的粗细、间隔、颜色组合而成。其中直线是AutoCAD绘图中最简单、最基本的一种图形单元，连续的直线可以组成折线，直线与圆弧的组合又可以组成多段线。直线在机械制图中常用于表达物体棱边或平面的投影，在建筑制图中则常用于建筑平面投影。在这里暂时不关注直线段的颜色、粗细、间隔等属性，先简单讲述一下怎样开始绘制一条基本的直线段。
命令行：LINE或L。
菜单栏：“绘图”→“直线”。
工具栏：“绘图”→“直线”
。
功能区：“默认”→“绘图”→“直线”
。
（1）若按Enter键响应“指定第一个点”的提示，则系统会把上次绘线（或弧）的终点作为本次操作的起始点。需要特别指出的是，若上次操作为绘制圆弧，按Enter键响应后，将绘出通过圆弧终点的与该圆弧相切的直线段，该线段的长度由鼠标在屏幕上指定的一点与切点之间线段的长度确定。
（2）在“指定下一点”的提示下，用户可以指定多个端点，从而绘出多条直线段。但是，每条直线段都是一个独立的对象，可以进行单独的编辑操作。
（3）绘制两条以上的直线段后，若用选项C响应“指定下一点”的提示，系统会自动连接起始点和最后一个端点，从而绘制出封闭的图形。
（4）若用选项U响应提示，则会擦除最近一次绘制的直线段。
（5）若设置正交方式（单击状态栏上的“正交”按钮
），则只能绘制水平直线段或垂直直线段。
（6）若设置动态数据输入方式（单击状态栏上的“动态输入”按钮
），则可以动态输入坐标或长度值。后面的命令同样可以设置动态数据输入方式，效果与非动态数据输入方式类似。除特别需要外（以后不再强调），一般只按非动态数据输入方式输入相关数据。

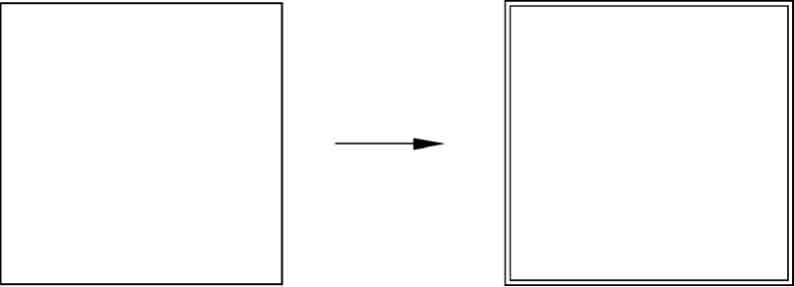

本实例通过对图层的设置来限定线宽，再利用“直线”命令绘制连续线段，从而绘制出方桌，绘制流程如图3-1所示。
图3-1 绘制方桌

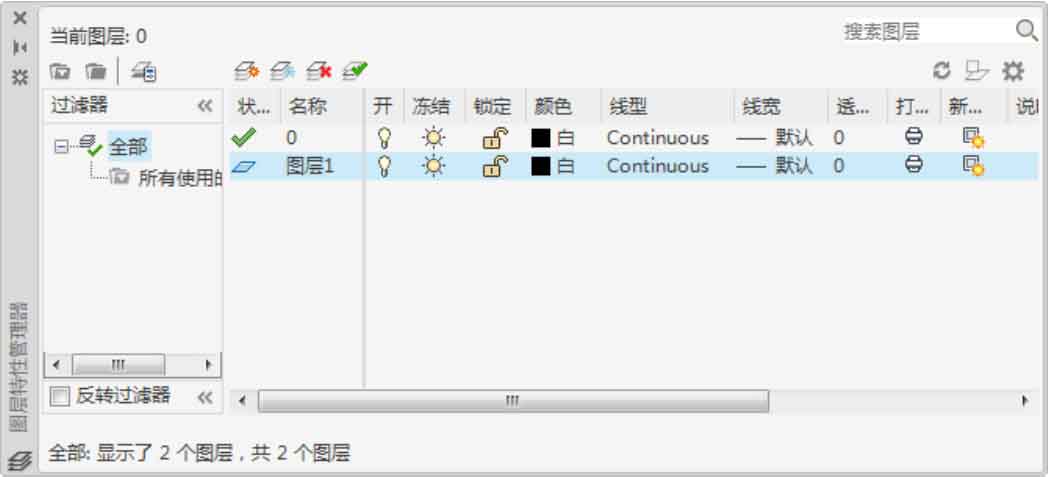

（1）创建新图层并命名。单击“默认”选项卡“图层”面板中的“图层特性”按钮
，弹出“图层特性管理器”对话框，单击“新建图层”按钮
，即建立名为“图层1”的新图层，如图3-2所示。
图3-2 “图层特性管理器”对话框
（2）重新命名该图层，双击“图层1”3个字所在位置，输入1，即新的图层被命名为“1”。用相同方法建立新图层，并命名为“2”。
（3）设置图层颜色属性。单击“1”图层的颜色属性
，弹出如图3-3所示的“选择颜色”对话框。单击其中的黄色，然后单击“确定”按钮，可以看到图3-2所示的“图层特性管理器”对话框中，“1”图层的颜色变为黄色。用同样的方法，将“2”图层设为绿色。

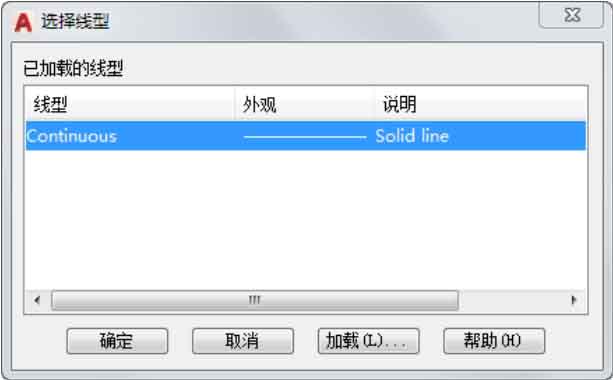

（4）设置线型属性。在如图3-2所示的“图层特性管理器”对话框中单击“1”图层的线型属性Continuous，弹出如图3-4所示的“选择线型”对话框。
图3-3 “选择颜色”对话框
图3-4 “选择线型”对话框

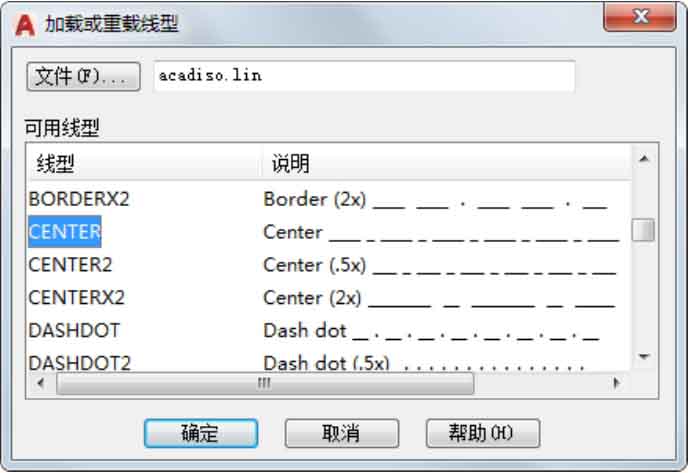

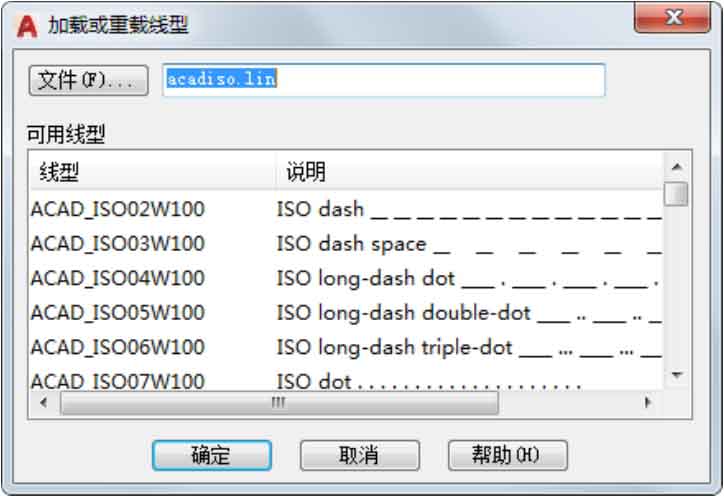

如果要加载一个名为CENTER的线型，单击“加载”按钮，用户可以在该界面下加载需要的线型，本例中的线型均为Continuous。弹出“加载或重载线型”对话框，如图3-5所示，找到线型CENTER，单击“确定”按钮。该对话框即会加载CENTER线型，如图3-6所示。
图3-5 “加载或重载线型”对话框
图3-6 加载CENTER线型

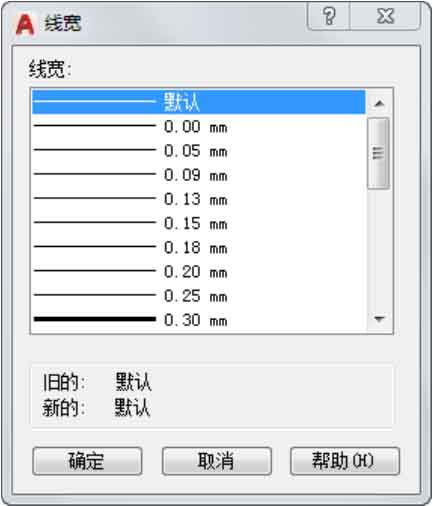

（5）设定线宽属性。单击“1”图层线宽属性“默认”，弹出如图3-7所示的“线宽”对话框。选择0.30mm的线宽，单击“确定”按钮，则将粗实线图层的线宽设定为0.30mm，其颜色为黄色。
（6）设定其他图层。在本例中，一共建立两个图层，其属性如下。
① “1”图层，颜色为黄色，线宽为0.30mm，其余属性默认。
② “2”图层，颜色为绿色，其余选项默认。

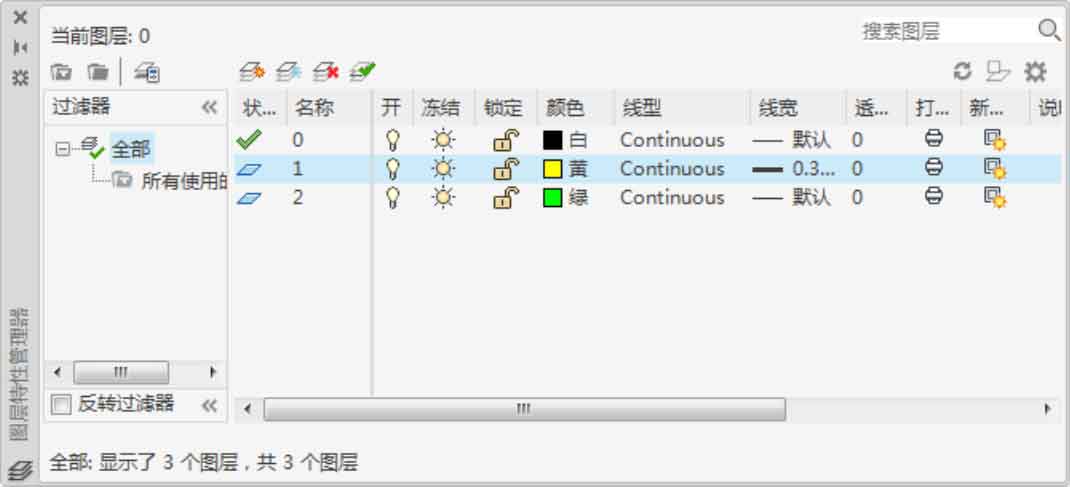

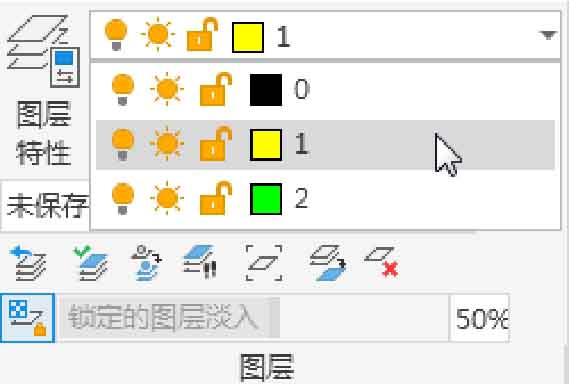

结果如图3-8所示，其属性下拉列表如图3-9所示。
图3-7 “线宽”对话框
图3-8 新建图层及其属性
（7）将“1”图层设为当前图层，关闭状态栏上的“动态输入”按钮
。单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制连续线段作为餐桌的外轮廓。命令行提示与操作如下：

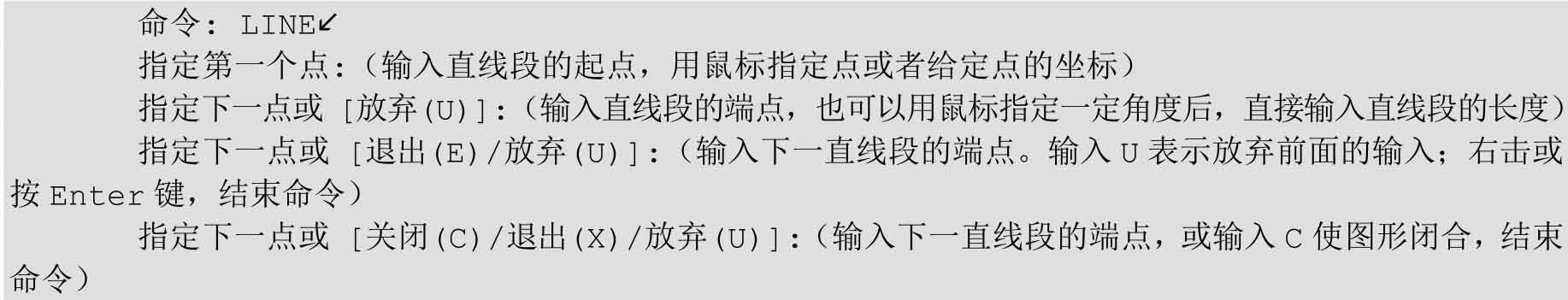

命令:_line↙
指定第一个点: 0,0↙
指定下一点或 [放弃(U)]: @1200,0↙
指定下一点或 [退出(E)/放弃(U)]: @0,1200↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @-1200,0↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: c↙
单击状态栏中的“线宽”按钮
，显示线宽绘制结果，如图3-10所示。
（8）将“2”图层设为当前图层，单击“默认”选项卡“绘图”面板中的“直线”按钮
，绘制餐桌内轮廓，命令行提示如下：
命令: _line↙
指定第一个点: 20,20↙
指定下一点或 [放弃(U)]: @1160,0↙
指定下一点或 [退出(E)/放弃(U)]: @0,1160↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: @-1160,0↙
指定下一点或 [关闭(C)/退出(X)/放弃(U)]: c↙
绘制结果如图3-11所示。
图3-9 图层属性下拉列表
图3-10 绘制连续线段
图3-11 绘制餐桌内轮廓
（9）单击快速访问工具栏中的“保存”按钮

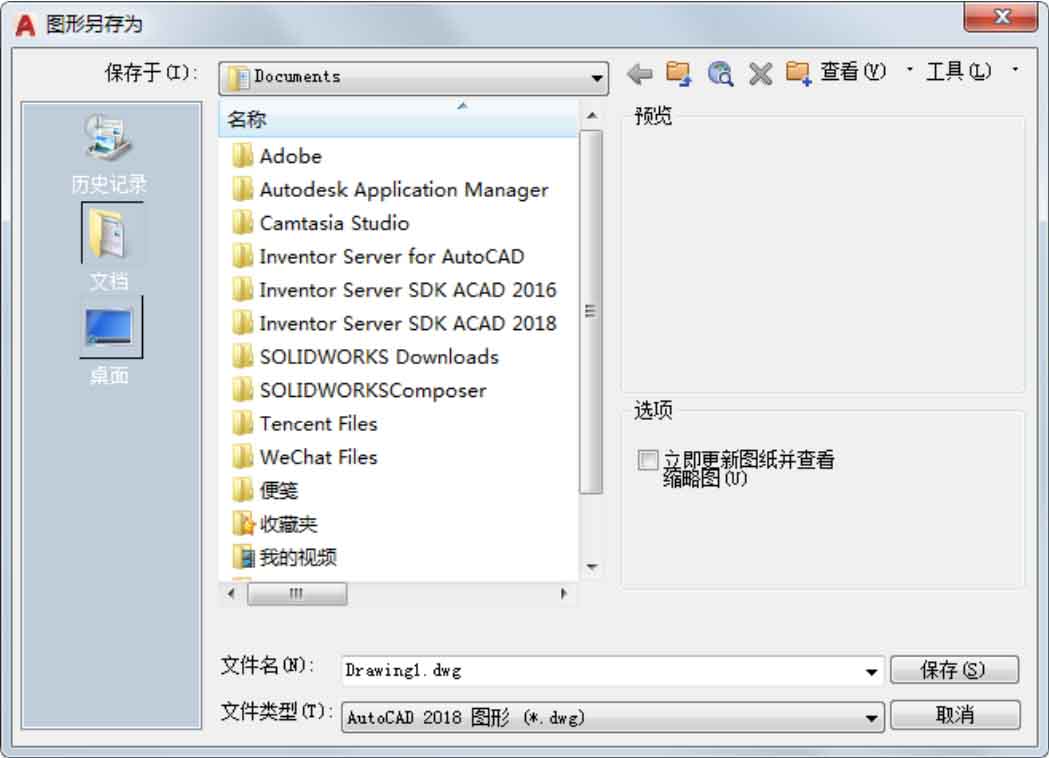

，打开如图3-12所示的“图形另存为”对话框，保存图形。
图3-12 “图形另存为”对话框
注意： （1）一般每个命令有4种执行方式，这里只给出了命令行执行方式，其他三种执行方式的操作方法与命令行执行方式相同。
（2）输入坐标值时，一定要在英文状态下输入逗号，否则会出现错误。
在AutoCAD 2020中，点的坐标可以用直角坐标、极坐标、球面坐标和柱面坐标表示，每一种坐标又分别具有两种坐标输入方式，即绝对坐标和相对坐标。其中，直角坐标和极坐标最为常用，下面主要介绍它们的输入。
（1）直角坐标法。即用点的X、Y坐标值表示的坐标。

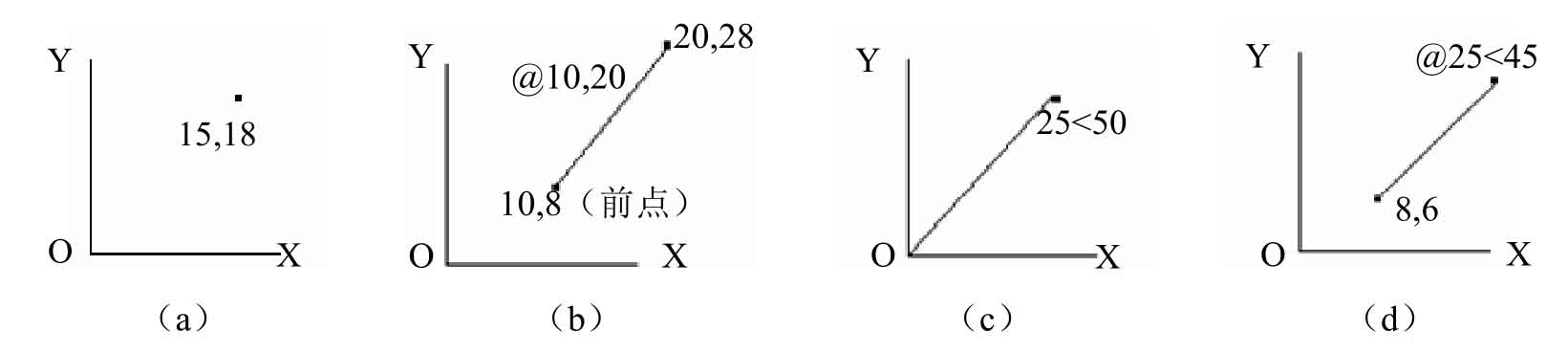

例如，在命令行输入点的坐标提示下输入“15,18”，则表示输入了一个X、Y的坐标值分别为15、18的点，此为绝对坐标输入方式，表示该点的坐标是相对于当前坐标原点的坐标值，如图3-13（a）所示。如果输入“@10,20”，则为相对坐标输入方式，表示该点的坐标是相对于前一点的坐标值，如图3-13（b）所示。
（2）极坐标法。即用长度和角度表示的坐标，只能用来表示二维点的坐标。
在绝对坐标输入方式下，表示为“长度<角度”，如“25<50”，其中长度为该点到坐标原点的距离，角度为该点至原点的连线与X轴正向的夹角，如图3-13（c）所示。
在相对坐标输入方式下，表示为“@长度<角度”，如“@25<45”，其中长度为该点到前一点的距离，角度为该点至前一点的连线与X轴正向的夹角，如图3-13（d）所示。
图3-13 数据输入方法
（3）动态数据输入。单击状态栏中的“动态输入”按钮

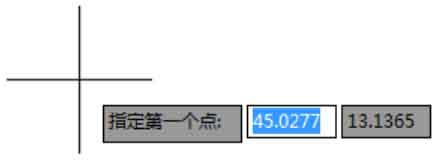

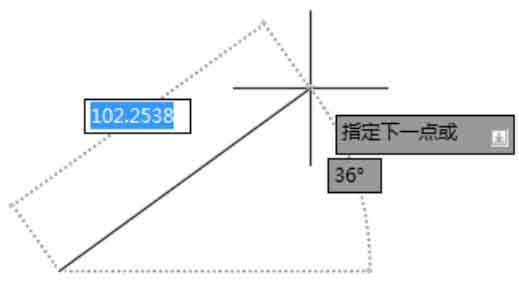

，系统打开动态输入功能，可以在屏幕上动态地输入某些参数数据，例如，绘制直线时，在光标附近，会动态地显示“指定第一个点”，以及后面的坐标框，当前显示的是光标所在位置，可以输入数据，两个数据之间以逗号隔开，如图3-14所示。指定第一个点后，系统动态显示直线的角度，同时要求输入线段长度值，如图3-15所示，其输入效果与“@长度<角度”方式相同。
下面分别讲述点与距离值的输入方法。
（4）点的输入。绘图过程中，常需要输入点的位置，AutoCAD提供了如下几种输入点的方式。
用键盘直接在命令行窗口中输入点的坐标。直角坐标有两种输入方式，即“X,Y”（点的绝对坐标值，如“100,50”）和“@X,Y”（相对于前一点的相对坐标值，如“@50,-30”）。坐标值均相对于当前的用户坐标系。
极坐标的输入方式为：长度<角度（其中，长度为点到坐标原点的距离，角度为原点至该点连线与X轴的正向夹角，如“20<45”）或“@长度<角度”（相对于前一点的相对极坐标，如“@50 <-30”）。
用鼠标等定标设备移动光标并单击鼠标左键在屏幕上直接取点。
用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）。
直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离，这样有利于准确控制对象的长度等参数。如要绘制一条10mm长的线段，命令行提示与操作如下：
命令: line↙
指定第一个点:（在绘图区指定一点）
指定下一点或 [放弃(U)]:

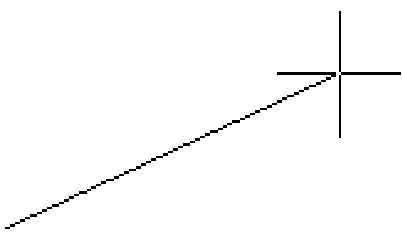

这时在屏幕上移动鼠标指明线段的方向（但不要单击鼠标左键确认），如图3-16所示，然后在命令行中输入“10”，这样就在指定方向上准确地绘制出了长度为10mm的线段。
图3-14 动态输入坐标值
图3-15 动态输入长度值
图3-16 绘制线段
（5）距离值的输入。在AutoCAD 2020命令中，有时需要提供高度、宽度、半径、长度等距离值。
AutoCAD 2020提供了两种输入距离值的方式：一种是用键盘在命令行窗口中直接输入数值；另一种是在屏幕上拾取两点，以两点的距离值定出所需数值。

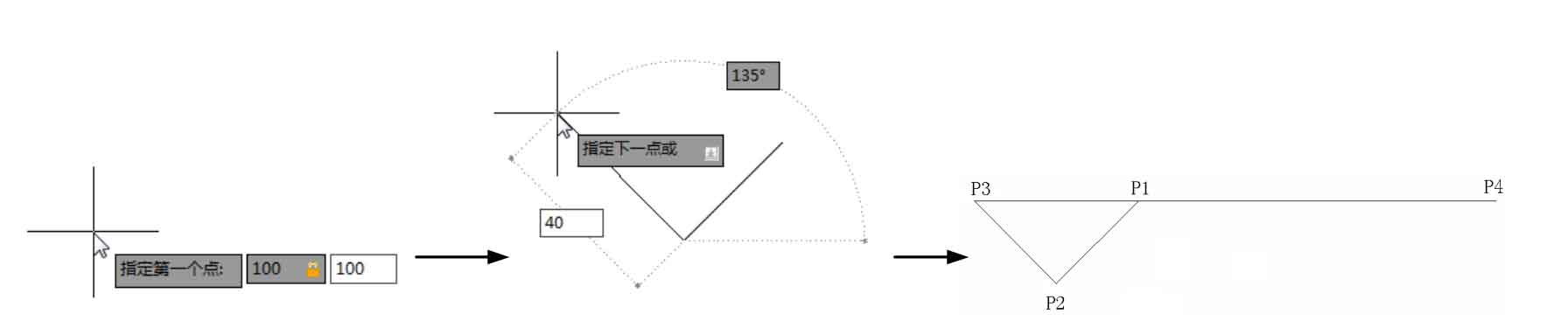

本实例主要练习执行“直线”命令后，在动态输入功能下绘制标高符号，绘制流程如图3-17所示。
图3-17 绘制标高符号的流程图
（1）系统默认打开动态输入，如果动态输入没有打开，单击状态栏中的“动态输入”按钮
，打开动态输入。单击“默认”选项卡“绘图”面板中的“直线”按钮

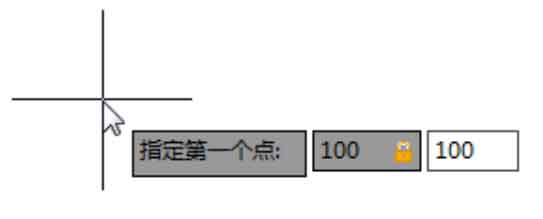

，在动态输入框中输入第一点坐标为（100,100），如图3-18所示。按Enter键确认P1点。

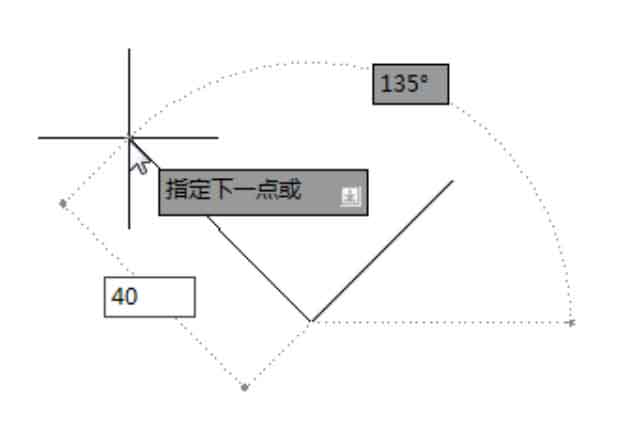

（2）拖动鼠标，然后在动态输入框中输入长度为40，按Tab键切换到角度输入框，输入角度为135，如图3-19所示，按Enter键确认P2点。
图3-18 确定P1点
图3-19 确定P2点
（3）拖动鼠标，在鼠标位置为135°时，动态输入“40”，如图3-20所示，按Enter键确认P3点。
图3-20 确定P3点

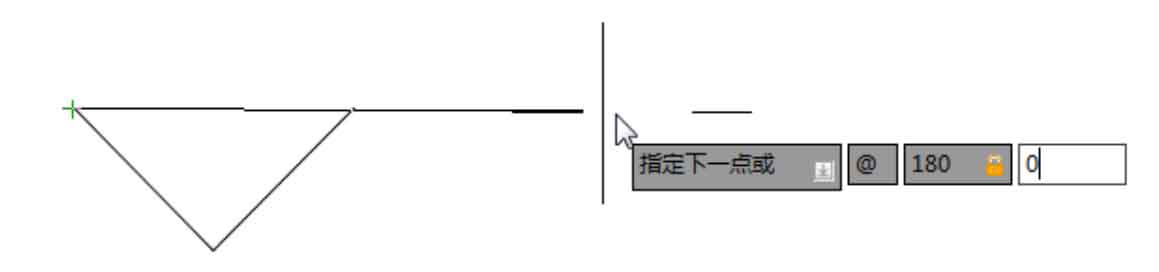

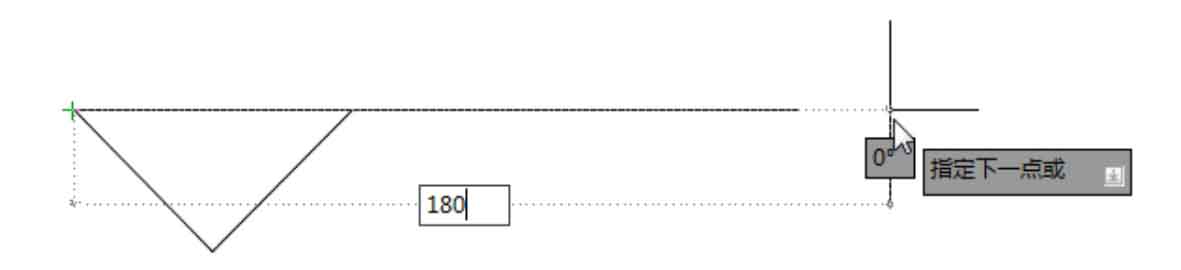

（4）拖动鼠标，然后在动态输入框中输入相对直角坐标（@180，0），按Enter键确认P4点，如图3-21所示。也可以拖动鼠标，在鼠标位置为0°时，动态输入“180”，如图3-22所示，按Enter键确认P4点，则完成绘制。
图3-21 确定P4点（相对直角坐标方式）
图3-22 确定P4点
构造线即是无穷长度的直线，用于模拟手工作图中的辅助作图线。构造线用特殊的线型显示，在图形输出时可不做输出。
命令行：XLINE或XL。
菜单栏：“绘图”→“构造线”。
工具栏：“绘图”→“构造线”
。
功能区：“默认”→“绘图”→“构造线”
。
命令: XLINE↙
指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:（给出点）
指定通过点:（给定通过点2，画一条双向的无限长直线）
指定通过点:（继续给点，继续画线，按Enter键，结束命令）
（1）执行选项中有“指定点”“水平”“垂直”“角度”“二等分”“偏移”6种方式可绘制构造线。
（2）这种线可以模拟手工绘图中的辅助绘图线，用特殊的线型显示，在绘图输出时，可不做输出。常用于辅助绘图。
