1.1 已知下列电流的参考方向和电流值。试指出电流的实际方向。
1） I AB =5A 2） I AB = - 5A 3） I BA =5A 4） I BA = - 5A

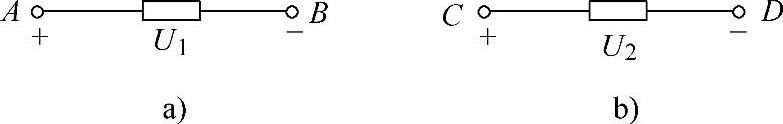

1.2 已知电路如图1-29所示， U 1 =6V， U 2 =-2V。试求 U AB 、 U BA 、 U CD 、 U DC 。

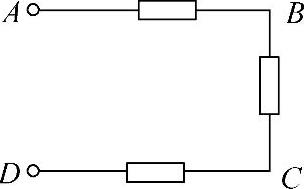

1.3 已知电路如图1-30所示，当以C为参考点时， V A =10V， V B =5V， V D = - 3V。试求 U AB 、 U BC 、 U BD、 U C D。
图1-29 习题1.2图
图1-30 习题1.3图

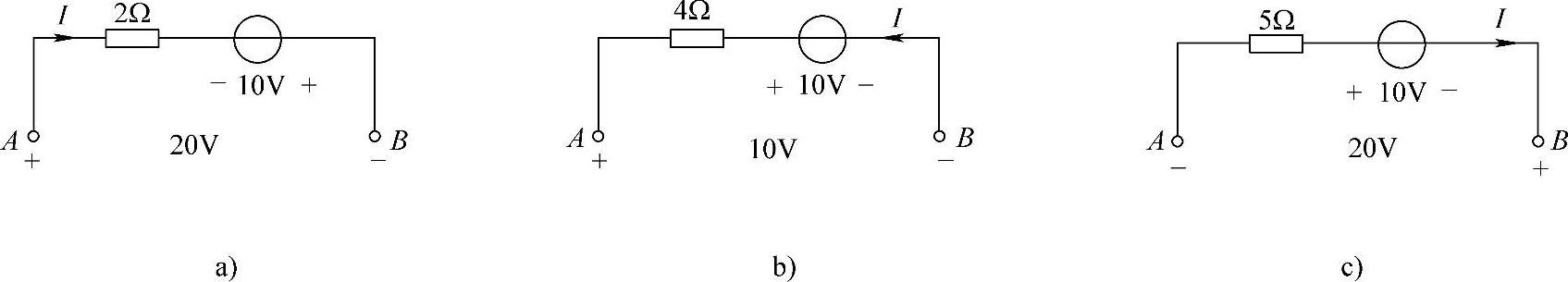

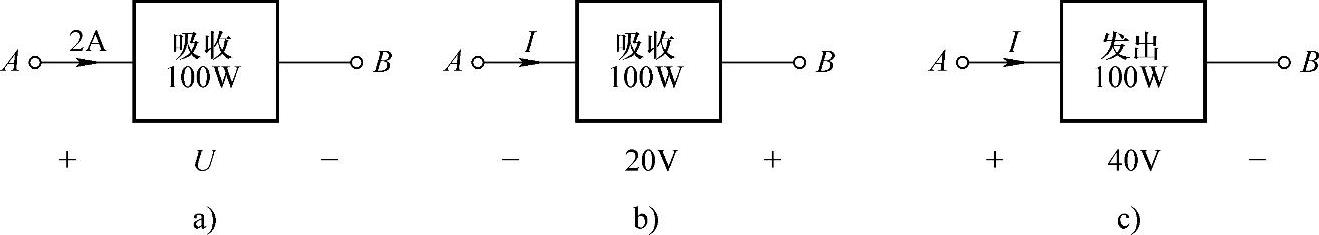

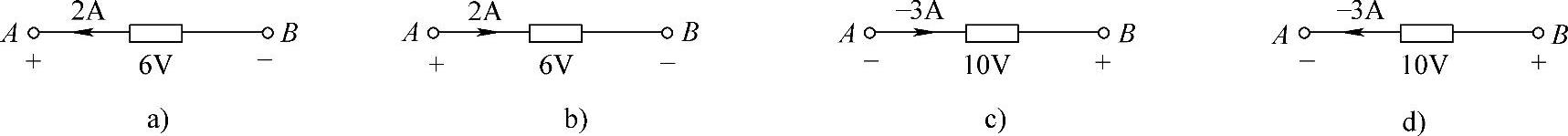

1.4 已知电路如图1-31所示。按给定电压和电流方向，求元器件的功率，并指出元器件是发出功率还是吸收功率？
图1-31 习题1.4图

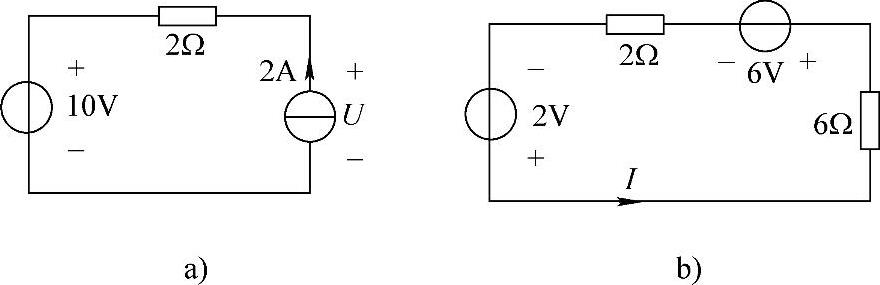

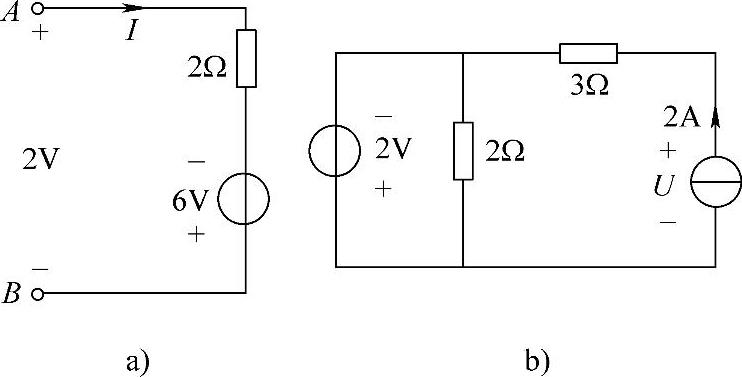

1.5 电路如图1-32所示。试求以下各电路的电压 U 和电流 I 。
图1-32 习题1.5图

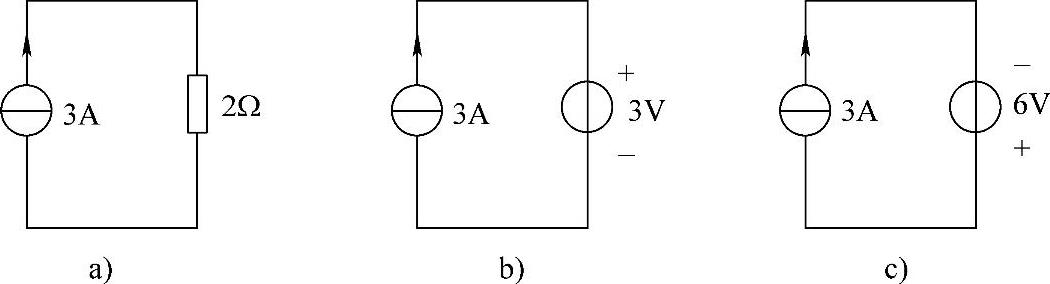

1.6 在图1-33所示的电路中，一个3A的理想电流源与不同的外电路相连接，求3A电流源在3种情况下分别供给的功率 P 。
图1-33 习题1.6图

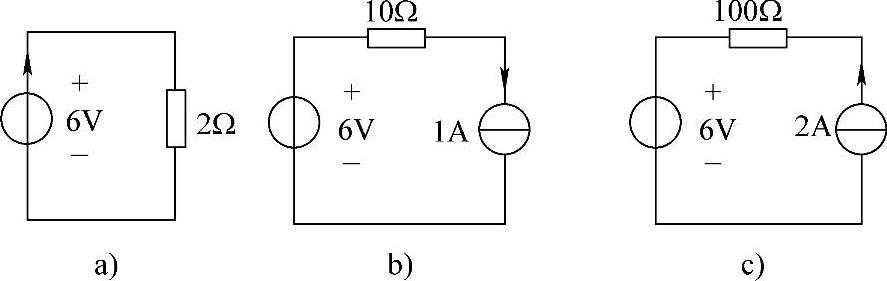

1.7 在图1-34所示的电路中，一个6V理想电压源与不同的电路相连接，求6V电压源在3种情况下分别供给的功率 P 。

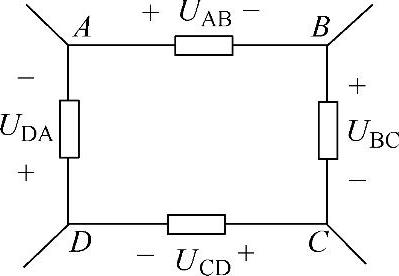

1.8 有一闭合回路如图1-35所示，各支路的元器件是任意的，已知 U AB =5V， U BC =-4V， U DA =-3V。试求 U CD 和 U CA 。
图1-34 习题1.7图
图1-35 习题1.8图
1.9 两个标明220V、40W的白炽灯泡，若分别接在110V和380V电源上，则消耗的功率各是多少？是否安全？

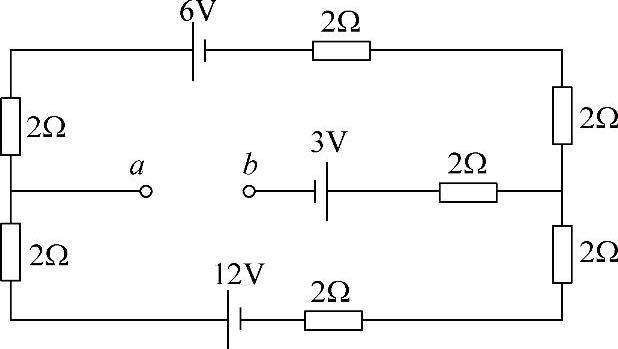

1.10 求图1-36所示电路的 U ab 。

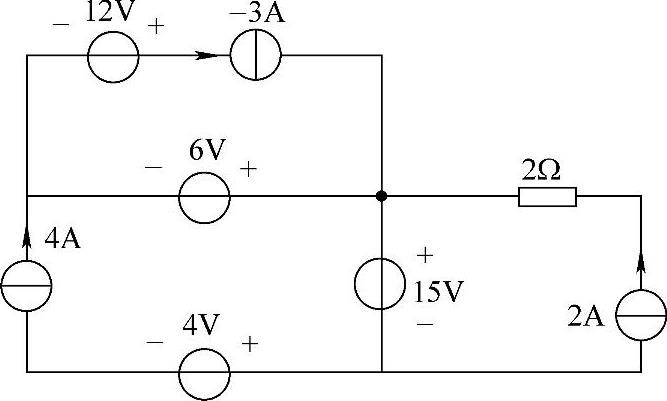

1.11 求图1-37所示电路中各独立电源吸收的功率。
图1-36 习题1.10图
图1-37 习题1.11图

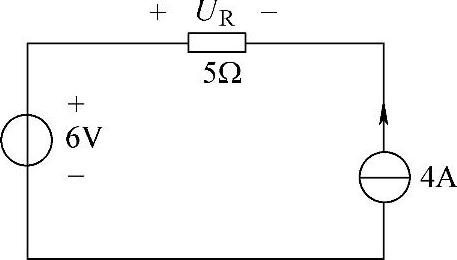

1.12 计算图1-38中电阻上的电压和两电源发出的功率。

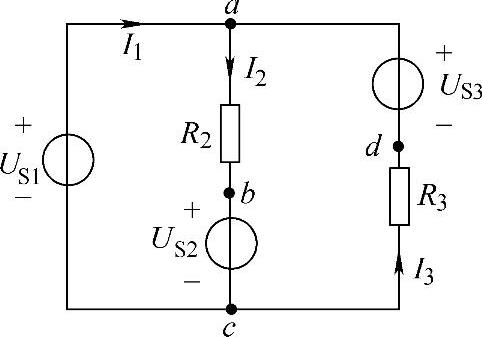

1.13 在图1-39中，已知 U S1 =3V， U S2 =2V， U S3 =5V， R 2 =1Ω， R 3 =4Ω，试计算电流 I 1 、 I 2 、 I 3和 a 、 b 、 d 点的电位（以 c 点为参考点）。
图1-38 习题1.12图
图1-39 习题1.13图

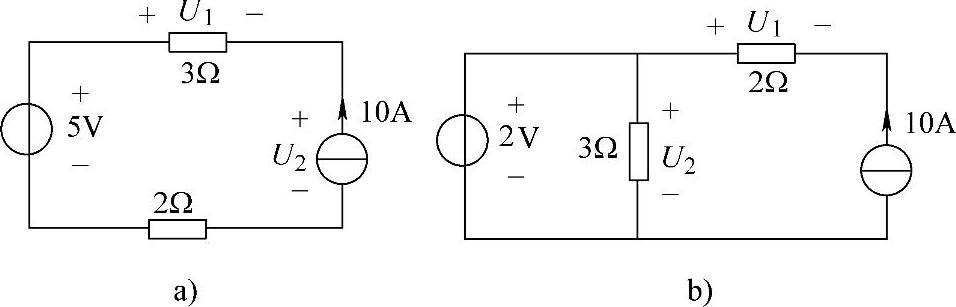

1.14 求图1-40所示电路中的 U 1 和 U 2 。
1.15 求图1-41所示电路的电流 I 和电压 U 。
图1-40 习题1.14图
图1-41 习题1.15图

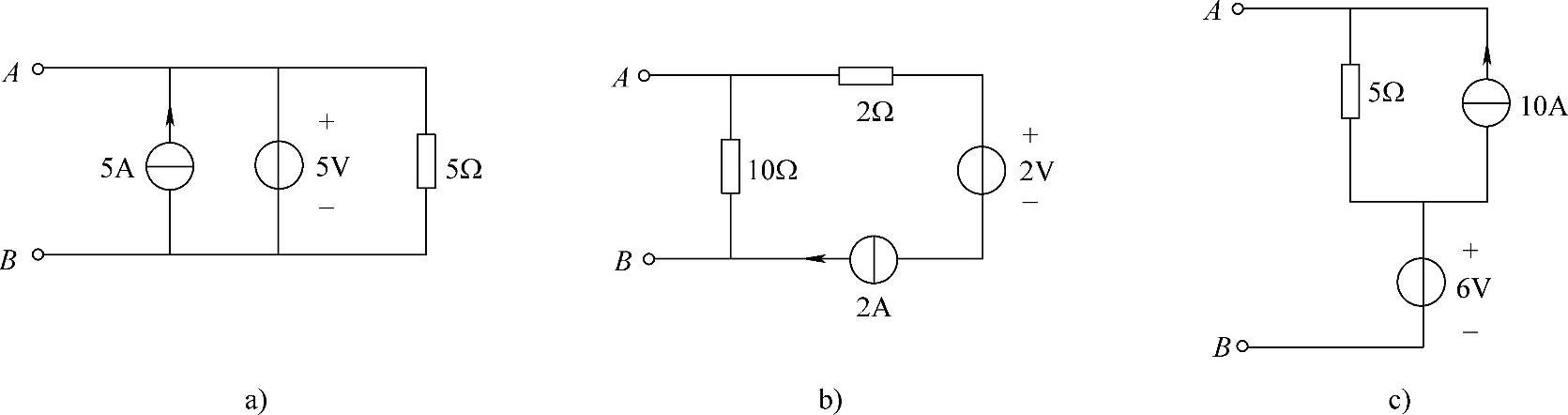

1.16 求图1-42所示电路各未知电压 U AB 。
图1-42 习题1.16图
1.17 求图1-43中各未知电流 I 。
图1-43 习题1.17图

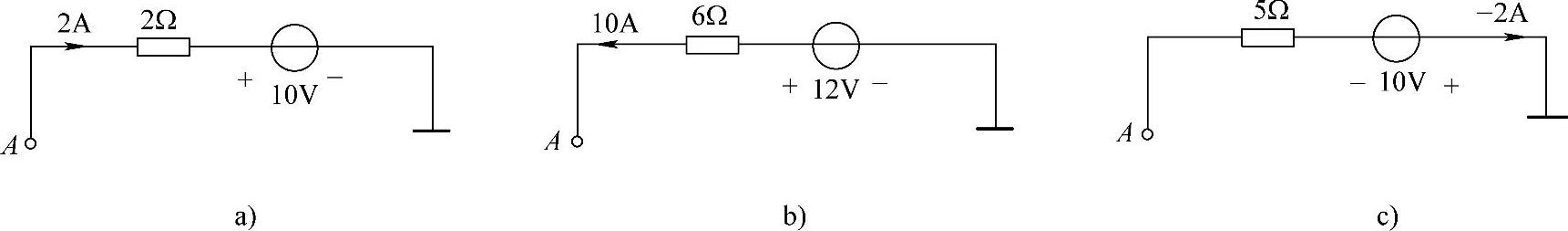

1.18 求图1-44中各未知电压 U A 。
图1-44 习题1.18图

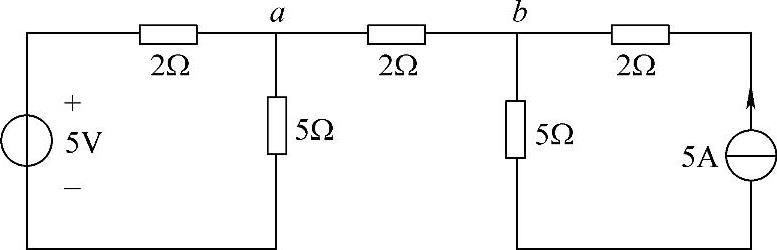

1.19 电路如图1-45所示，试问ab支路是否有电压和电流？

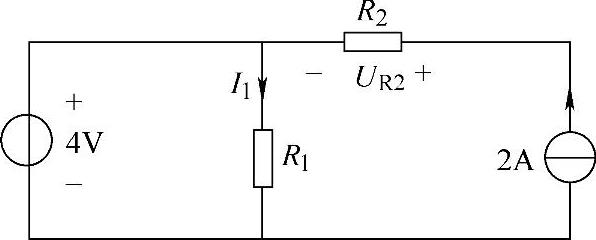

1.20 在图1-46中，已知 R 1 =4Ω， R 2 =3Ω，求电阻 R 1 的电流和 R 2 上的电压及电源功率。
图1-45 习题1.19图
图1-46 习题1.20图
1.21 图1-47所示电路。
1）仅用KCL求各元器件电流。
2）仅用KVL求各元器件电压。
3）求各电源发出的功率。
1.22 求图1-48所示电路中的电压 U 或电流 I 。
图1-47 习题1.21图
图1-48 习题1.22图

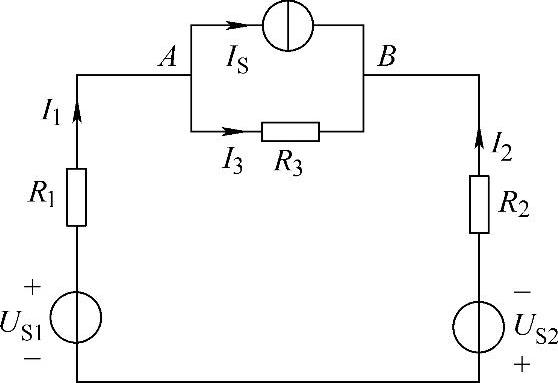

1.23 已知电路如图1-49所示， R 1 =1Ω， R 2 =4Ω， R 3 =3Ω， I 1 =1A， I S =2A， U S1 = U S2 ，试求 I 2 、 U AB、 U S1和 U S2。

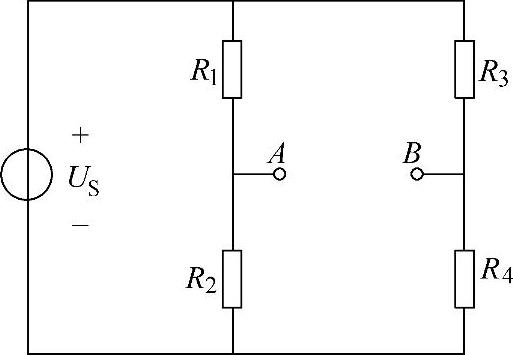

1.24 已知电路如图1-50所示， R 1 = R 4 =2Ω， R 2 = R 3 =3Ω，试求 U AB 。
图1-49 习题1.23图
图1-50 习题1.24图

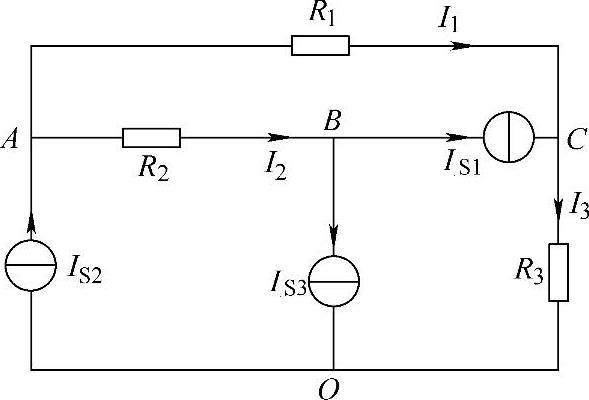

1.25 已知电路如图1-51所示， R 1 =6Ω， R 2 =3Ω， R 3 =1Ω， I S1 =4A， I S2 =2A， I S3 =-2/3A，试求各元器件的功率，并指出各元器件是发出功率还是吸收功率？
图1-51 习题1.25图
