1.3.1 创建一个简单的VI

下面，以一个简单的温度转换VI为例来介绍创建VI的步骤。

【 例 1-1】 要求：实现将摄氏温度转换为华氏温度的功能，并在前面板显示摄氏温度和华氏温度。

操作步骤如下。

1）用鼠标双击计算机桌面上的LabVIEW图标，打开LabVIEW。

2）在启动界面里面选择选择左侧“新建”下的“VI”，新建一个VI。

3）在前面板上放置数值输入控件，用来输入待转换的摄氏温度；放置数值显示控件，用来显示转换结果。

①展开“新式”面板，选择其中的“数值控件”，展开数值控件面板。分别选择数值输入控件和数值输出控件，放在前面板上，为了形象起见，再放一个“温度计”，用来指示华氏温度。

②用鼠标双击数值输入控件上面的文本“数值1”，将其修改为“摄氏温度C”，用同样方法把数值输出控件文本修改为“华氏温度F”，把温度计的量程更改为“-50～200”。

③打开菜单栏中的“文件”，在下拉菜单中选择“保存”，选择一个合适的位置，将程序命名为“Convert C to F”，此时在标题栏中就会显示“Convert C to F.vi前面板”。

4）在程序框图中实现转换功能，即华氏温度=摄氏温度×1.8+32。

①从前面板切换至程序框图，然后打开函数选板，选择“编程”→“数值”，展开“数值面板”，选择其中的“乘”、“加”两个函数，放置在程序框图窗口内。

②把所有元件连接起来。

③在乘法和加法的输入端各有一个空闲的连接点，需加一个常数。把鼠标移动到空闲的连接点上，单击鼠标右键，出现一个快捷菜单，选择“创建→常量”（如图1-25所示），然后输入数值即可。

5）编辑图标/连线板。

①在图标/连线板上用鼠标右键单击，在弹出菜单中选择“编辑图标”，在图标上绘“CtoF”文字。

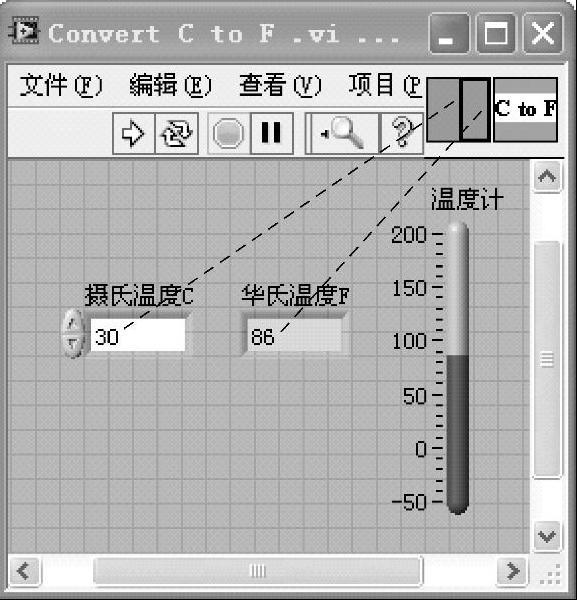

②在前面板图标/连线板处用鼠标右键单击，打开连线板，在连线板上用鼠标右键单击选择端口模式。由于该VI中有一个输入变量和一个输出变量，所以选择端口的数目为两个的模式即可。用鼠标单击连线板左侧矩形框，然后再单击“摄氏温度℃”控件，就完成了输入端的链接。用同样方法，把输出端子与“华氏温度F”连接起来。编辑好的连接器如图1-26所示。

6）完成程序框图编写后，保存程序为“Convert C to F.vi”，然后切换到前面板。在数值输入控件中输入待转换的摄氏温度数值，比如30℃，然后，单击工具栏中的“运行”键，观察输出数值控件的变化和温度计控件的变化。运行结果如图1-26所示。

7）输入不同的温度值，并验算计算结果。

1.3.2 子VI的创建和调用

与文本编程语言中所说的主程序、子程序类似，VI也有主VI和子VI，在编写它们过程中没有什么本质差别，只是被调用的VI称为子VI，而调用者称为主VI。

上例中创建的温度转换VI，就可以作为子VI被其他VI调用。一般情况下，子VI要进行图标/连线板的编辑，尤其是连线板。这样才能实现主VI与子VI之间的数据传递。如果没有数据传递，只是调用子VI执行，就可以不进行连接器编辑。图标编辑是为了在程序框图中能够明显区分各个子VI。

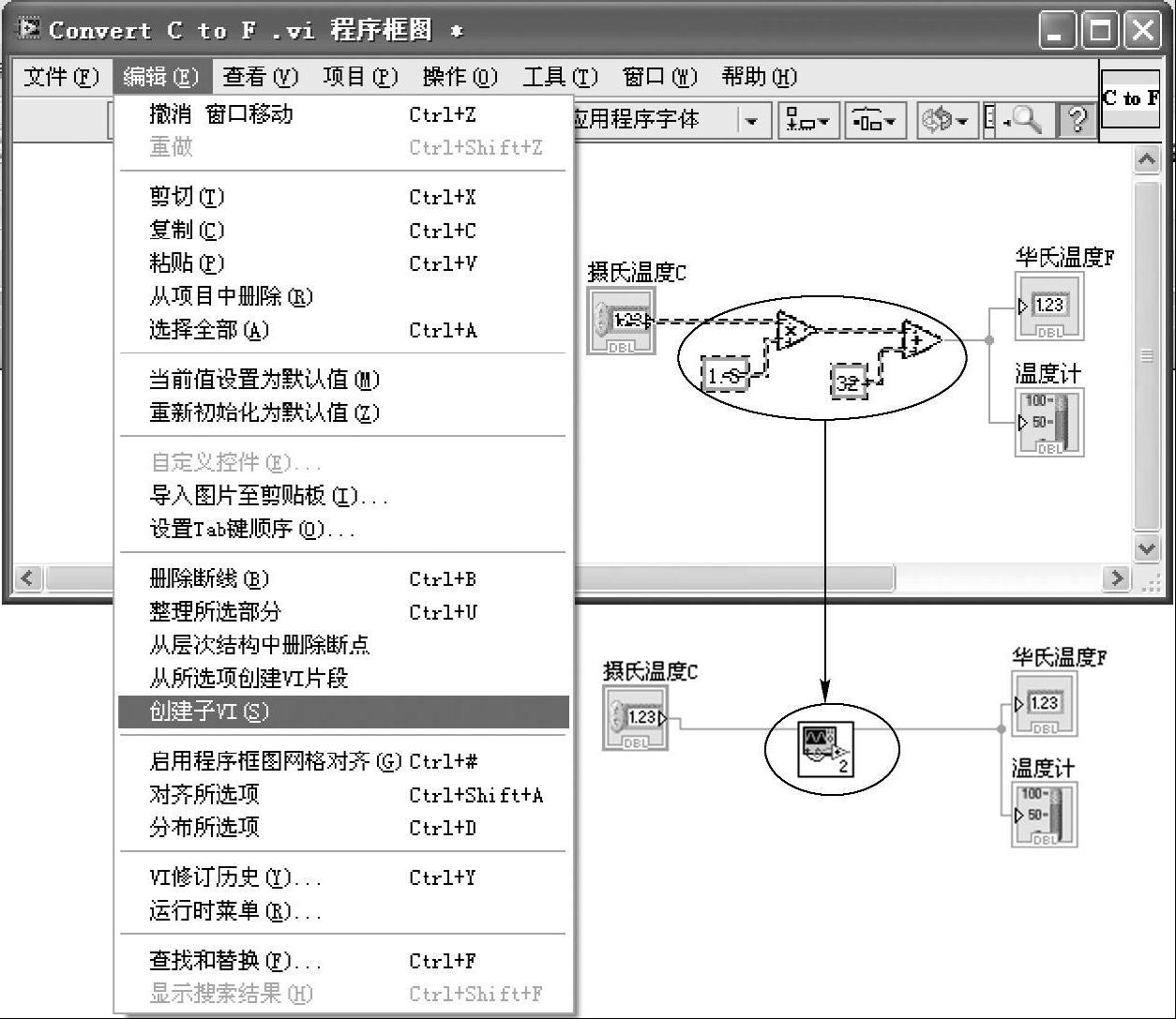

创建子VI的另一个方法是，在现有的VI中选定程序框图中的一部分内容作为子VI，如图1-27中的虚线部分所示。在“编辑”的下拉菜单中选择“创建子VI”，虚线部分就变成了一个图标。用鼠标双击该图标，打开子VI，可对其进行编辑和重命名等操作。
