1.2 Mastercam软件的安装及工作界面

本节将介绍Mastercam 2019安装的基本过程、相关要求及工作界面。通过对Mastercam 2019的硬件要求、操作系统要求、安装以及工作界面的介绍，使用户了解Mastercam 2019的工作环境。

1.2.1 Mastercam 2019安装的硬件要求

Mastercam 2019软件系统可在工作站（Work Station）或个人计算机（PC）上运行，如果在PC上安装，为了保证软件安全和正常使用，计算机硬件要求如下。

● CPU芯片：最低要求Intel或AMD 64-bit处理器芯片，推荐使用Intel i7处理器。

● 内存：最低要求4GB以上。如果要装配大型部件或产品，进行结构、运动仿真分析或产生数控加工程序，则建议适当增加内存，如16GB或32GB，可以显著提高计算性能。

● 硬盘：至少在硬盘上准备20GB以上的可用空间。推荐使用SSD硬盘作为程序运行主盘，可以提高运行速度。

● 显卡：显存256MB以上的兼容OpenGL 3.0的图形卡，最好是专业CAD/CAM绘图卡，如至少512MB以上的NVIDIA Quadro系列，不支持集成显卡。

● 显示器：最低分辨率1680×1050的单屏显示器，推荐使用1920×1080分辨率的双屏显示器。

● 鼠标：3键的微软兼容鼠标，推荐使用3键无线鼠标。

● 网卡：无特殊要求。推荐能够连接因特网，这样可以获取技术支持和升级。

1.2.2 Mastercam 2019安装的操作系统要求

如果在PC上运行，操作系统最低为Windows 7或者8/8.1 64-bit Professional，建议包含最新的补丁包和升级包。

1.2.3 Mastercam 2019的安装

下面以Mastercam 2019为例，简单介绍Mastercam主程序的安装过程。

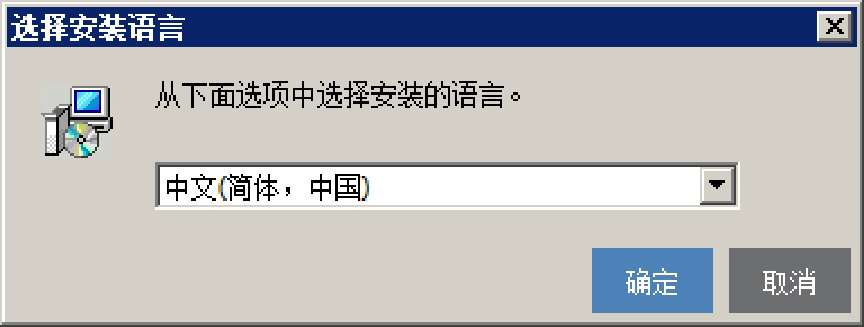

Step1. Mastercam软件一般有一张安装光盘，将安装光盘中的文件复制到计算机中，然后双击 程序，此时系统会弹出图1.2.1所示的“选择安装语言”对话框，接受系统默认的 选项，单击 按钮。

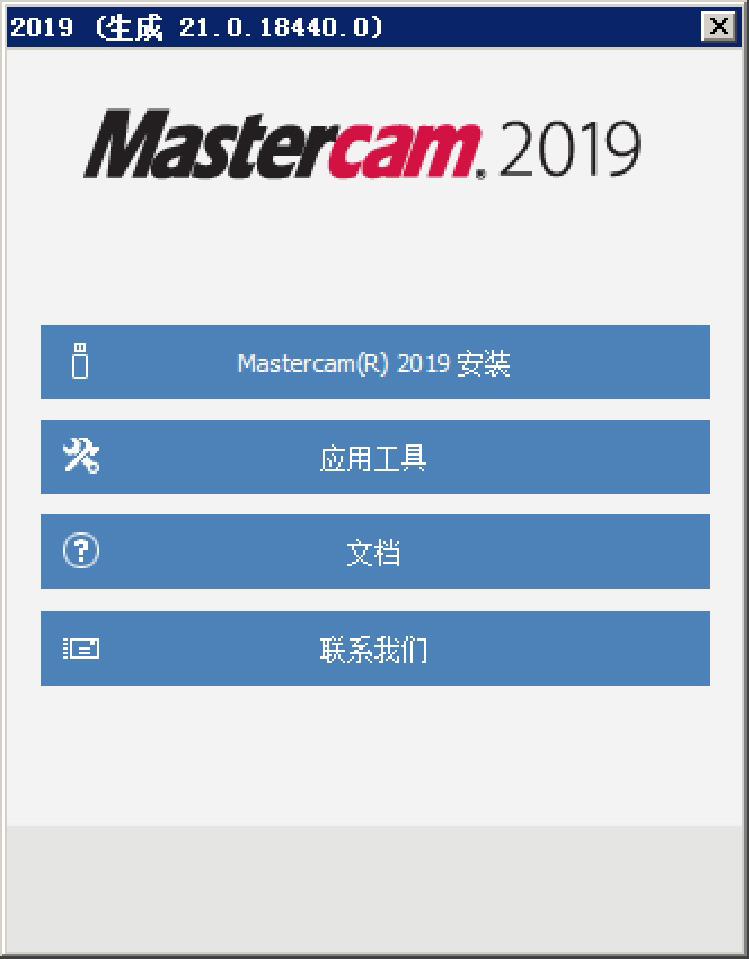

Step2. 此时系统会弹出图1.2.2所示的“2019（生成21.0.18440.0）”对话框（一）。

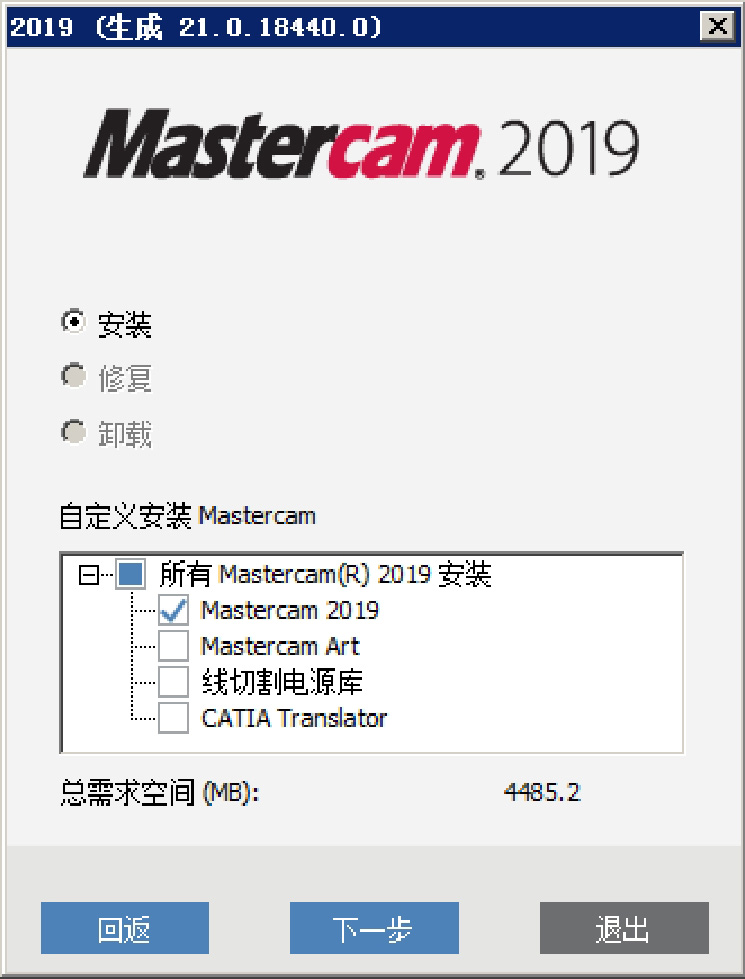

Step3. 单击 按钮，系统弹出图1.2.3所示的“2019（生成21.0.18440.0）”对话框（二），选中 复选框。

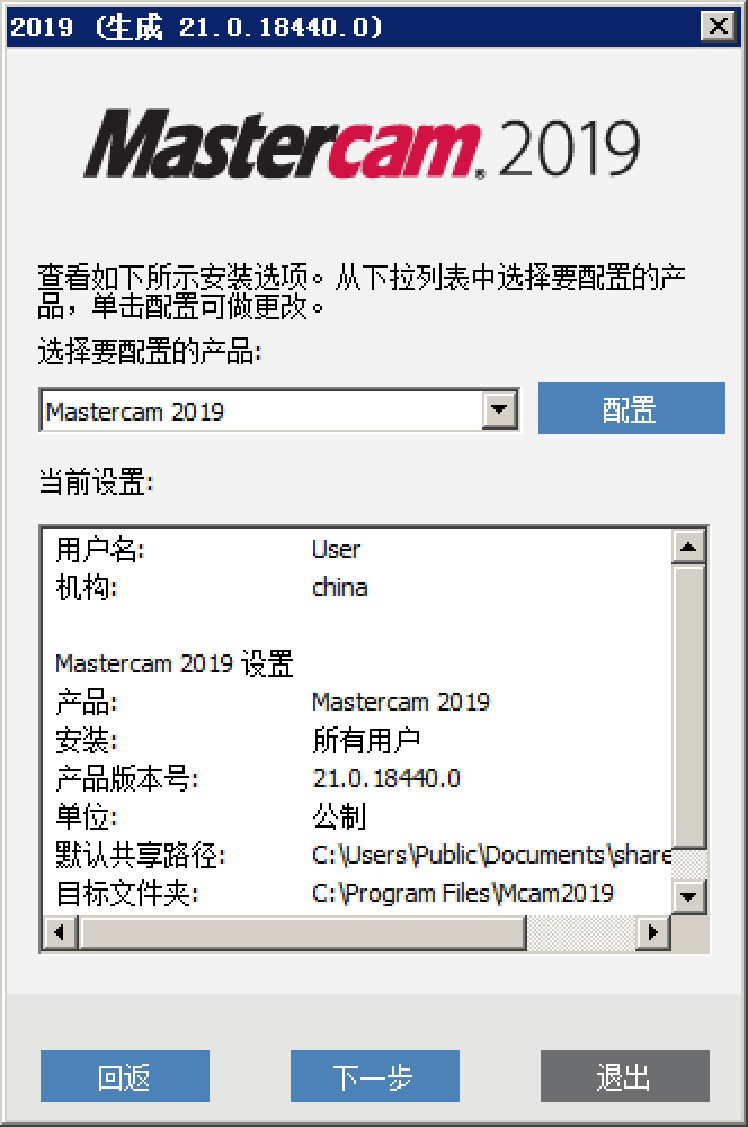

Step4. 单击 按钮，系统弹出“2019（生成21.0.18440.0）”对话框（三），如图1.2.4所示。

Step5. 配置产品。单击 按钮，系统弹出“2019（生成21.0.18440.0）”对话框（四），如图1.2.5所示，保持系统默认的参数（读者也可以根据自己的需求，单击 按钮选择其他的安装路径），单击 按钮返回。

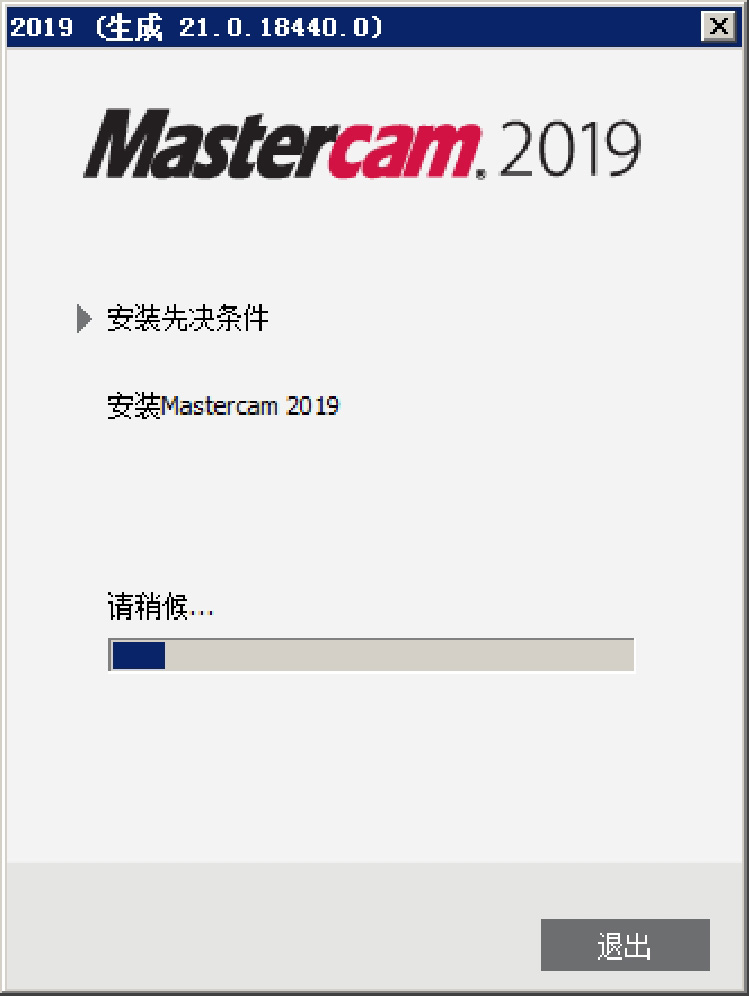

Step6. 设定安装路径。单击 按钮，选中 单选项，单击 按钮，系统弹出“2019（生成21.0.18440.0）”对话框（五），如图1.2.6所示。

Step7. 稍等片刻，系统弹出“2019（生成21.0.18440.0）”对话框（六），如图1.2.7所示，单击 按钮完成安装。

1.2.4 启动Mastercam 2019软件

一般来说，有两种方法可启动并进入Mastercam 2019软件环境。

方法一： 双击Windows桌面上的Mastercam 2019软件快捷图标，如图1.2.8所示。

说明： 只要是正常安装，Windows桌面上都会显示Mastercam 2019软件快捷图标。快捷图标的名称可根据需要进行修改。

方法二： 从Windows系统“开始”菜单进入Mastercam 2019，操作方法如下。

Step1. 单击Windows桌面左下角的 按钮。

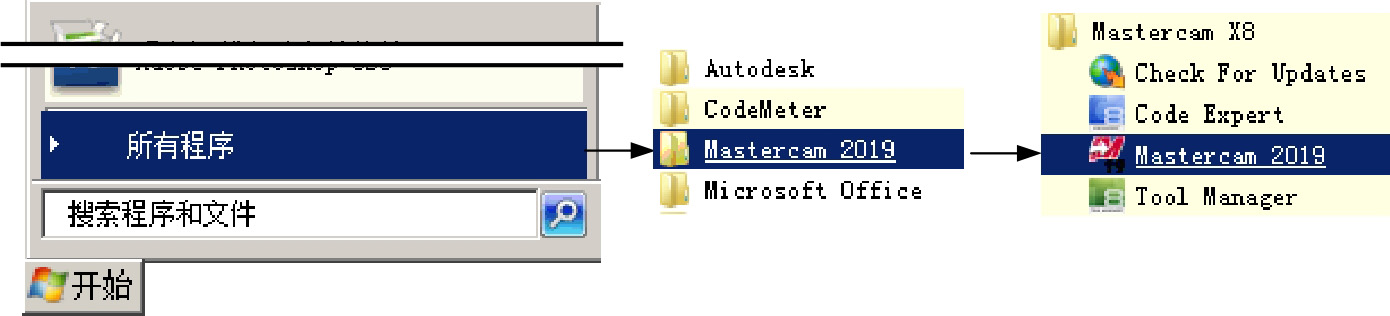

Step2. 选择 命令，如图1.2.9所示，系统便进入Mastercam 2019软件环境。

1.2.5 Mastercam 2019工作界面

在学习本节时，请先打开一个模型文件。具体的打开方法是：在快捷访问工具栏中单击 按钮，在“打开”对话框中选择D:\mcx2019\work\ch01目录，选中MICRO-OVEN_SWITCH_MOLD_OK.mcam文件后单击 按钮。

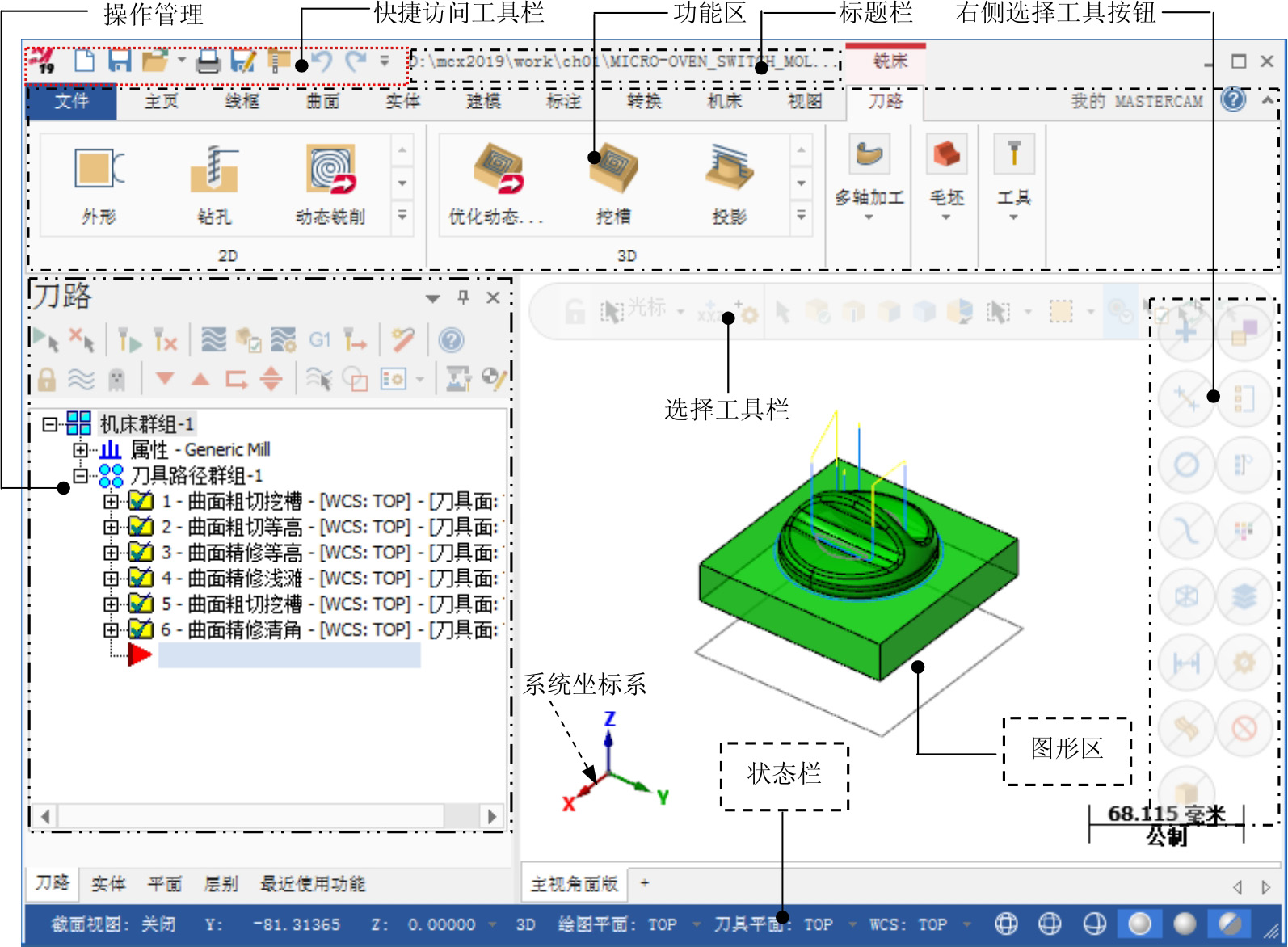

Mastercam 2019用户界面包括操作管理、快捷访问工具栏、功能区、标题栏、系统坐标系、选择工具栏、右侧选择工具按钮、状态栏以及图形区（图1.2.10）。

1．操作管理

操作管理被固定在主窗口的左侧，它包括实体操作管理、刀具路径管理、平面管理和层别管理。可以通过选择 功能选项卡 区域中进行打开或关闭。通过此管理Mastercam 2019增强了管理造型和刀具路径的功能。

2．快捷访问工具栏

快捷访问工具栏中包含创建、保存、打开和修改模型等一些快捷命令按钮。快捷访问工具栏为快速进入命令及设置工作环境提供了极大的方便，用户可以根据具体情况定制快捷访问工具栏。

3．功能区

功能区中包含“文件”“主页”“线框”“曲面”“实体”“建模”等命令功能选项卡。命令选项卡显示了Mastercam中所有的功能按钮，并以选项卡的形式进行分类。用户可以根据需要自己定义各功能选项卡中的按钮，也可以自己创建新的选项卡，将常用的命令按钮放在自定义的功能选项卡中。

注意： 用户会看到有些菜单命令和按钮处于非激活状态（呈灰色，即暗色），这是因为它们目前还没有处在发挥功能的环境中，一旦进入相关的环境，便会自动激活。

4．标题栏

标题栏显示了当前的软件版本以及活动的模型文件名称。

5．选择工具栏

“选择”工具栏（图1.2.11）主要用于通过设置选择方式来快速选取某种所需要的要素（如线、面、实体等）。

6．状态栏

状态栏用于显示当前所选择图素的数量、Z向深度、绘图平面、刀具平面和模型外观等状态。

7．图形区

Mastercam 2019模型图像的显示区。 1PAYAafJr/kofu6eTdXpFIXxUplVLoh6TicEYcmA06anBTjcVbB75MGKov5wRi1e
