1-42.铸件缩孔的形式与金属的相图有什么关系？怎样防止铸件缩孔？

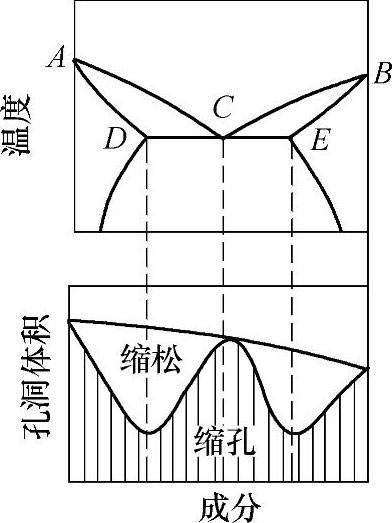

铸件上缩孔的形式有两种：一种是分散的缩松；另一种是集中的缩孔。两种形式与相图有密切关系，如图1-9所示。

相图上液相线和固相线之间距离越大（金属结晶温度范围越宽），铸件上凝固区宽度就越大。因此生成缩松的倾向性就越大。从图1-9中看出，纯金属和共晶成分的金属容易生成集中的缩孔；而结晶温度范围较宽的金属（如图1-9中 D 和 E 处），则容易生成分散的缩松。

防止铸件产生缩孔的原则，是采取各种工艺措施，设法使分散的缩松转化为集中的缩孔，再使集中的缩孔转移到冒口中，以获得合格的铸件。
