注塑机模座间距是指注塑机动模座和定模座之间的间距，如图4-15所示。 S k 是注塑机动模座与定模座之间的最大模座间距，注塑机模座行程 S 是指动模座在开闭模中实际移动的距离，模具闭合高度 H m 是指模具合拢时的高度。
对于所选用的注塑机，模具的闭模高度必须满足
H min ≤ H m ≤ H max （4-13）
式中 H min ——注塑机允许的最小模具闭合高度，也就是最小模座间距（mm）；
H max ——最大模具闭合高度（mm）；
H m ——模具的实际闭合高度（mm）。
对液压式合模装置，注塑机模座最大间距 S k 是个固定值，注塑机最大模座行程 S max 在Δ H 范围内可调；对液压机械式合模装置，注塑机最大模座行程 S max 是个定值，模座最大间距 S k 在Δ H 范围内可调。
开模取出塑件所需的开模距离必须小于注塑机的最大开模行程。开模行程的校核有以下几种情况：

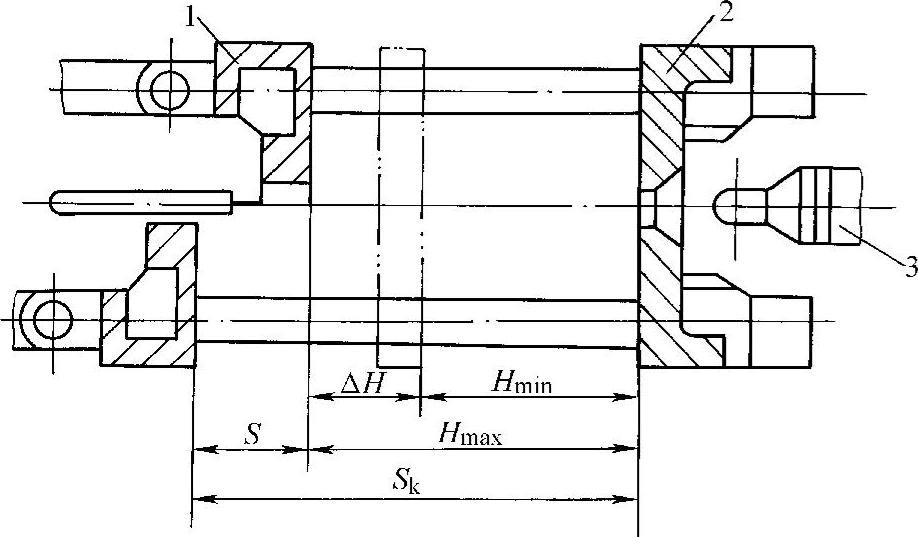

图4-15 注塑机动、定模座之间的间距
1—动模座 2—定模座 3—喷嘴
液压-机械式合模机构注塑机的最大开模行程由曲肘机构的最大行程决定，与模具厚度无关。
1）对于单分型面注塑模具（见图4-16），其开模行程按下式校核：
S ≥ H 1 + H 2 +（5～10）mm （4-14）
式中 S ——注塑机最大开模行程（移动模板台面行程）（mm）；
H 1 ——塑件脱模距离（mm）；
H 2 ——包括流道凝料在内的塑件高度（mm）。
2）对于双分型面注塑模（见图4-17），其开模行程按下式校核：
S ≥ H 1 + H 2 + a +（5～10）mm （4-15）
式中 a ——定模座板与定模型腔板分开的距离（应足以取出流道凝料）（mm）。
塑件脱模距离 H 1 通常等于模具型芯高度，但对于内表面有阶梯状的塑件时， H 1 不必等于型芯高度，以能顺利取出塑件为准，如图4-18所示。
对于全液压式合模机构的注塑机，最大开模行程受到模具厚度的影响。此时最大开模行程等于注塑机移动、固定模板台面之间的最大距离 S k 减去模具厚度 H m 。
1）对于单分型面注塑模，按下式校核：
S = S k - H m ≥ H 1 + H 2 +（5～10）mm （4-16）
S k ≥ H m + H 1 + H 2 +（5～10）mm （4-17）
2）对于双分型面注塑模，按下式校核：
S = S k - H m ≥ H 1 + H 2 + a +（5～10）mm （4-18）
S k ≥ H m + H 1 + H 2 + a +（5～10）mm （4-19）

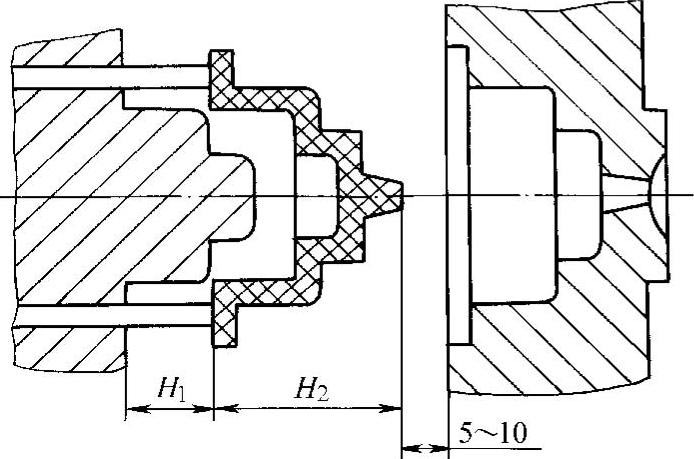

图4-16 单分型面注塑模模座行程

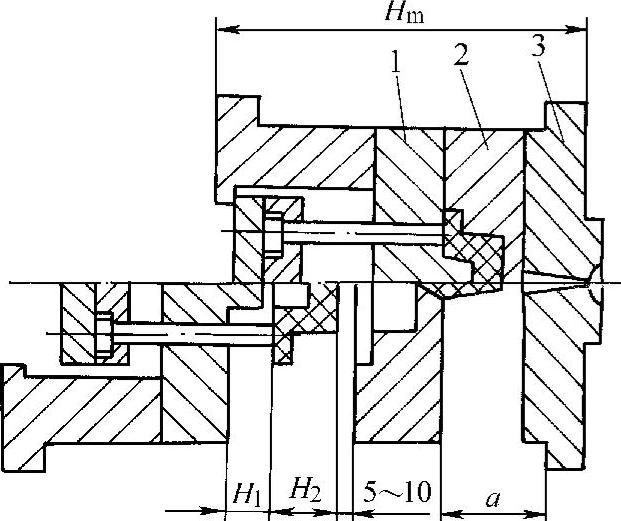

图4-17 双分型面注塑模模座行程
1—动模板 2—浇口板 3—定模板
当利用开模行程完成侧向抽芯时，开模行程的校核还应考虑完成抽拔距 L 而所需要的开模行程 H c ，如图4-19所示。
图4-18 H 1 不等于型心高度的情况

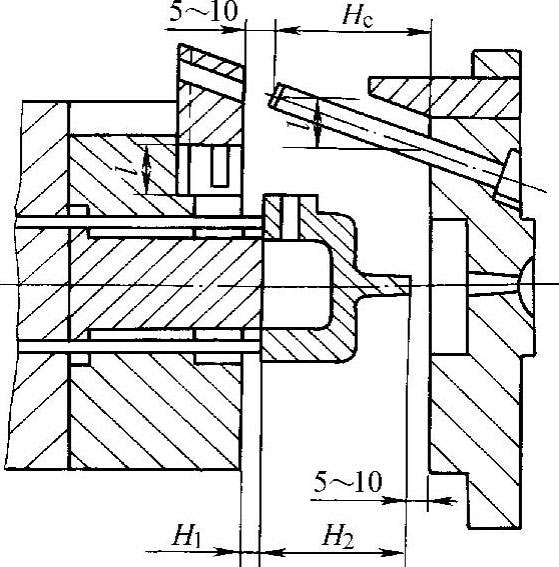

图4-19 有侧向抽芯机构模具模座行程
当 H c ＞ H 1 + H 2 时，开模行程应按下式校核： S ≥ H c +（5～10）mm （4-20）
当 H c ≤ H 1 + H 2 时，仍按式（4-14）～式（4-19）校核。
此外，各种型号注塑机的推出装置、推出形式和最大推出距离等各不相同，设计模具时应该与之相适应。
注塑机动模座推杆大小、位置与模具推出装置相适应，注塑机推出装置的推出距离 D 应大于或等于塑件推出距离 H 1 ，如图4-20所示。

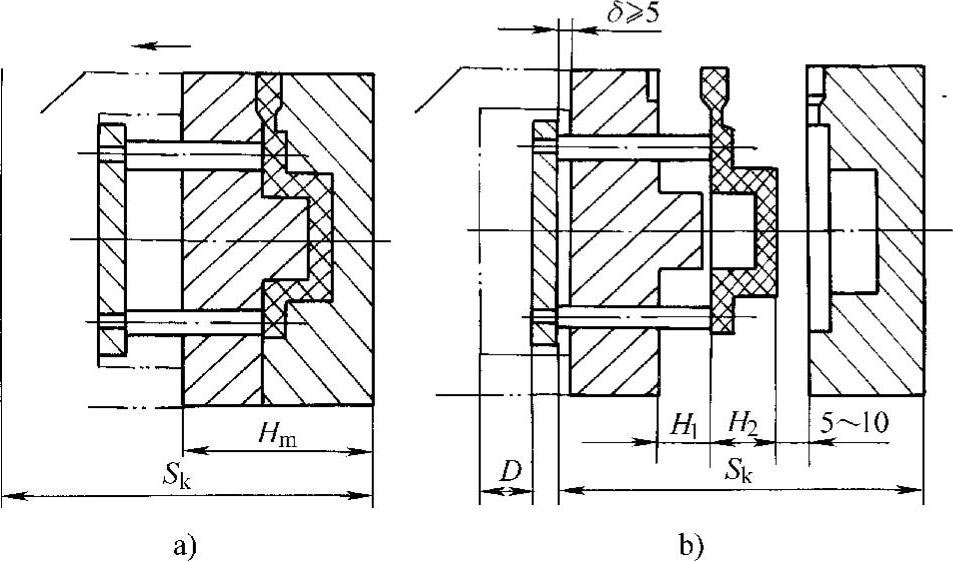

图4-20 模具开模推出情况
a）开模前 b）开模后
