（表2-1～表2-3）

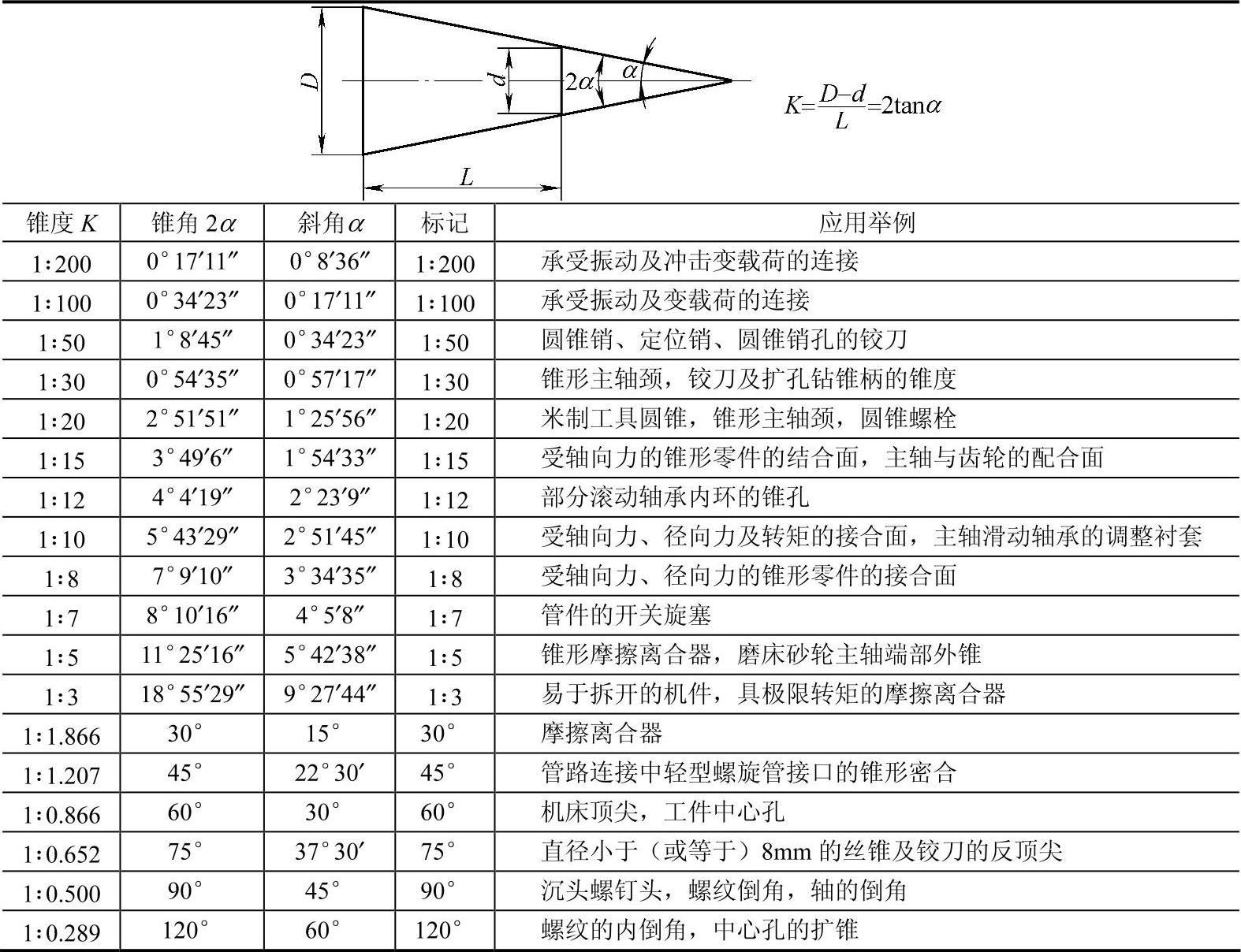

表2-1 标准锥度（GB/T 157—2001）
注：应用举例不属于GB/T 157—2001的内容。

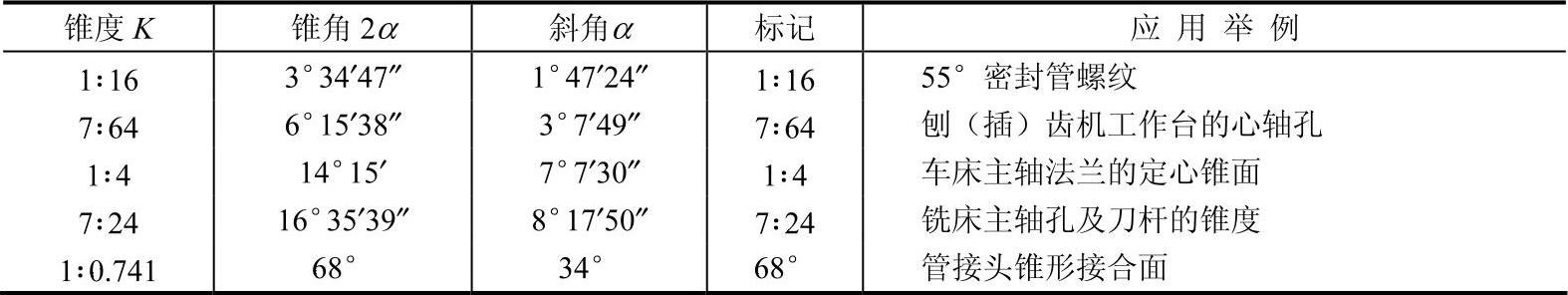

表2-2 专用锥度
表2-3 锥度和角度公差
注：1.锥度公差的公称尺寸，由锥体母线长度决定；角度公差的公称尺寸，由角度短边长度决定。
2.公差对于零线为对称分布。
3.各级精度适用范围举例如下：1～3级，锥度量规，角度样板；4～6级，工具锥度、锥销、传递大转矩的摩擦锥体，高精度零件；7～8级，锥齿轮、锥套等中等精度零件；9～10级，低精度零件。
（表2-4）

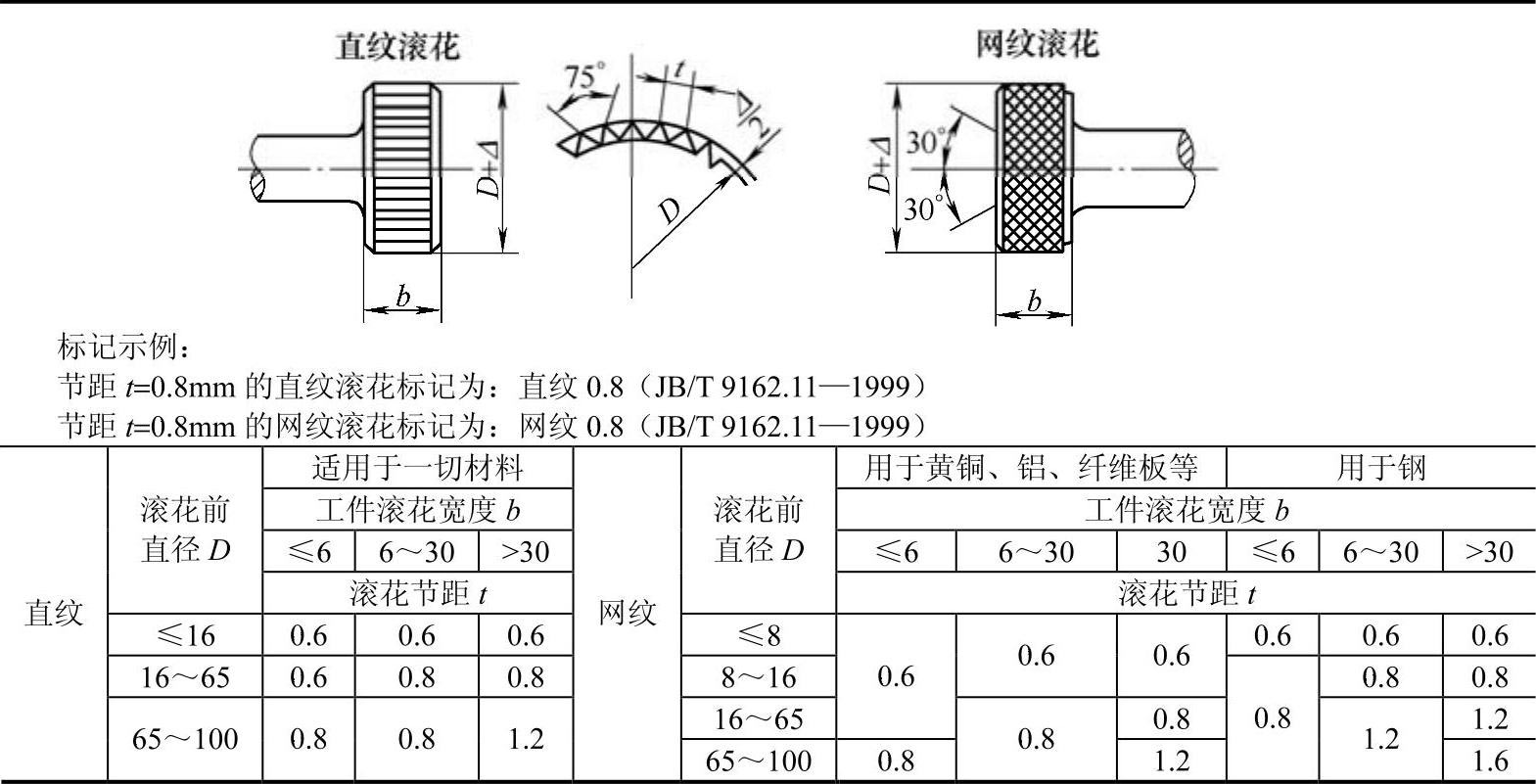

表2-4 滚花形式和尺寸 （单位：mm）
注：1.滚花以后，工件直径大于滚花前的直径 D ，其值为Δ≈（0.25～0.5） t 。
2.加工图上，标注滚花前的直径 D 。
（表2-5）

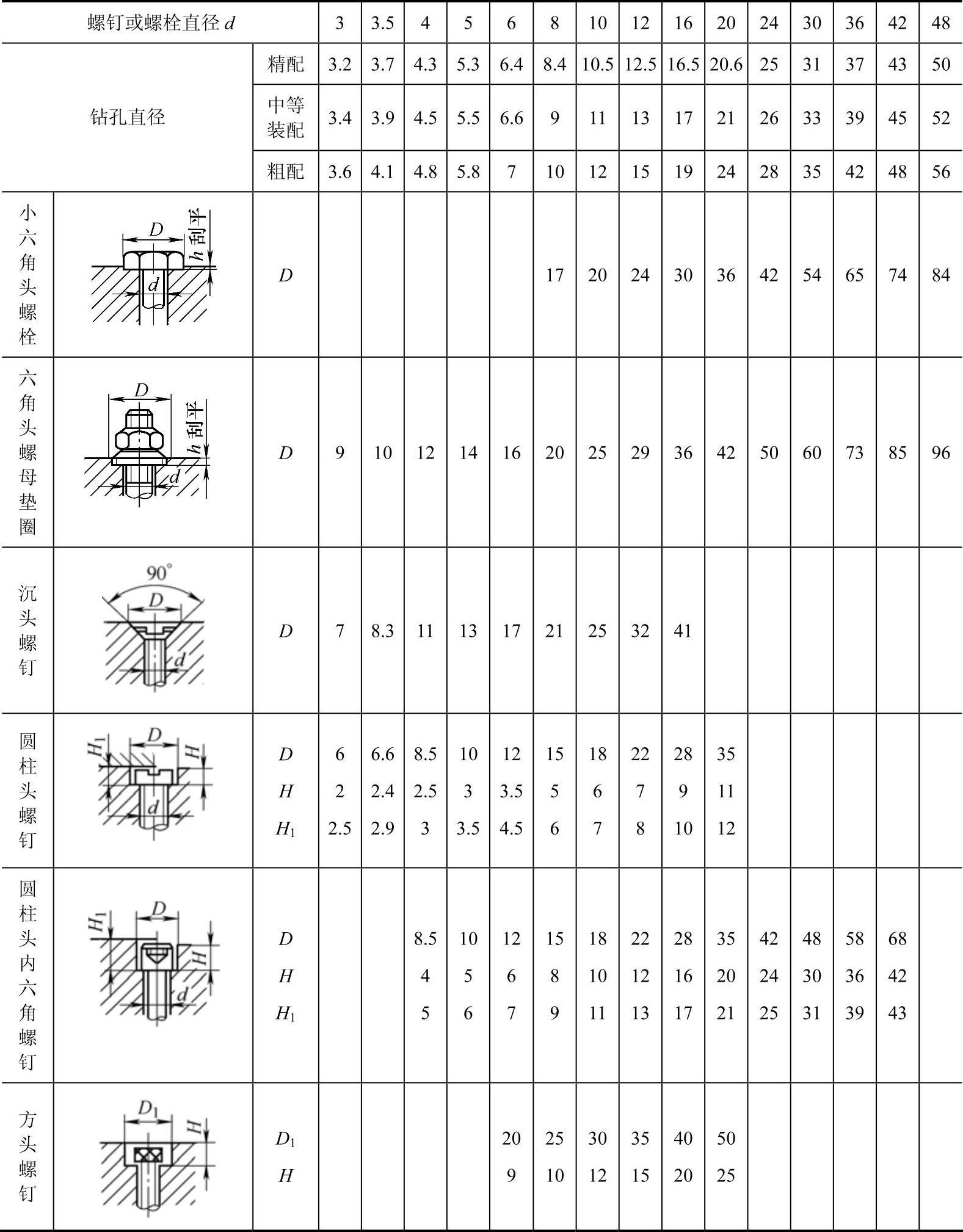

表2-5 沉头座及通孔尺寸 （单位：mm）
（表2-6）

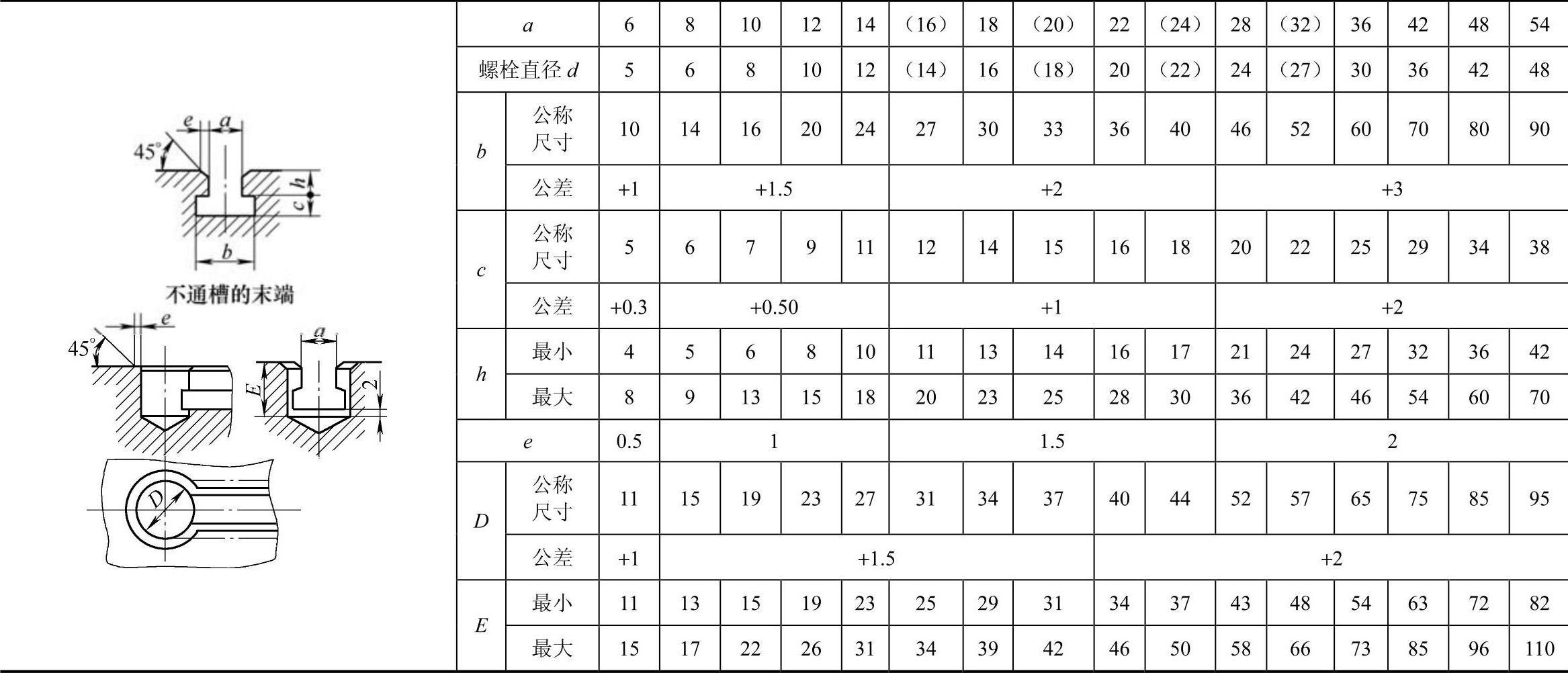

表2-6 T形槽尺寸 （单位:mm）
注：1.括号内的尺寸尽可能小采用。
2.尺寸 a 的公差根据用途确定或按自由尺寸公差选取。
3. a 两边的表面粗糙度按采用的精度等级决定，未标注者均按 Ra =12.5μm加工。
4.可制成带有铸造后不加工的槽。
5.尺寸 E 为 c + h +2。
6. a 为6的T形槽，其尺寸为企业标准。
