1.1 螺纹连接的结构设计及设计实例

1.1.1 螺纹连接的结构设计

1.螺纹连接的类型及结构

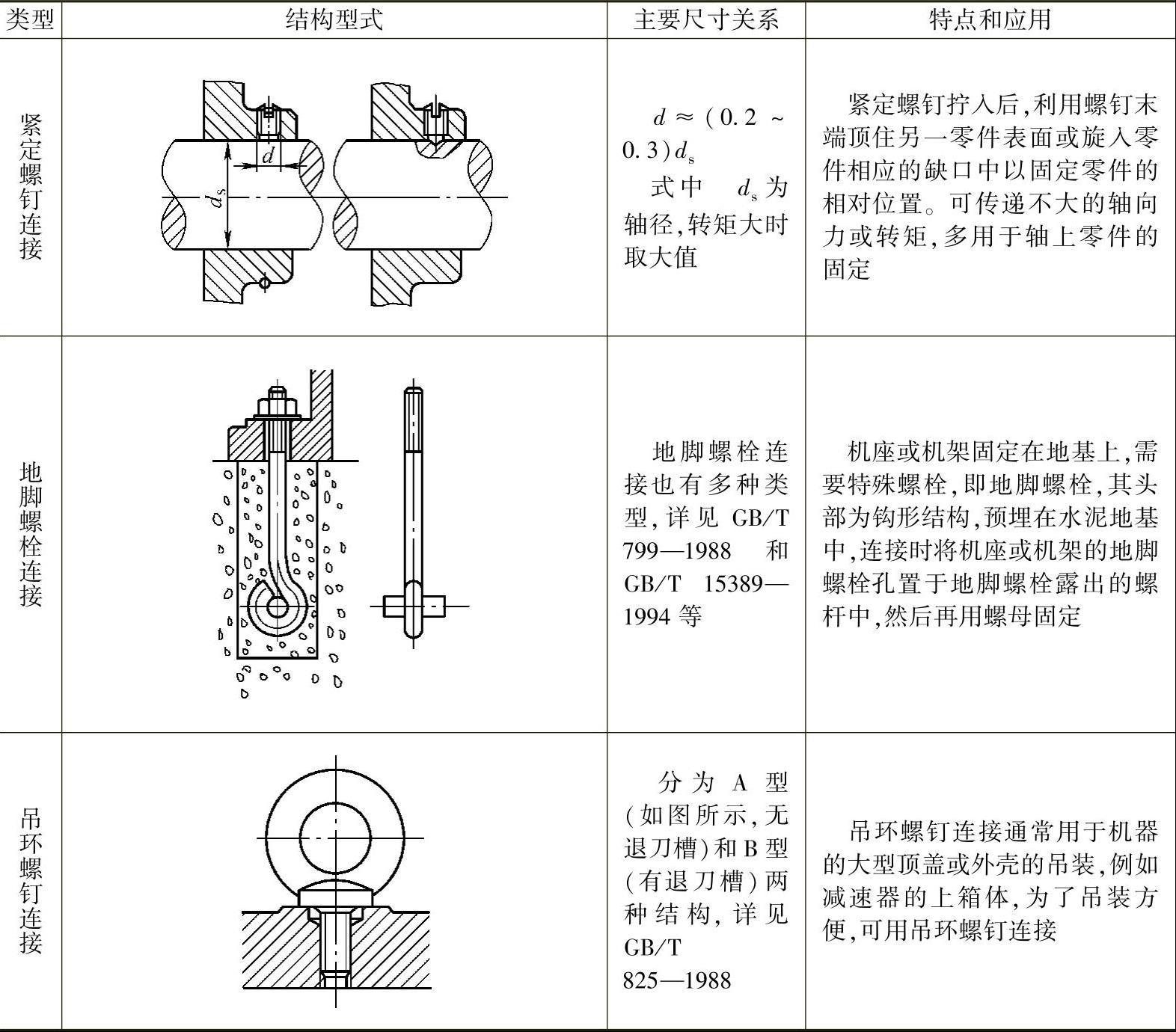

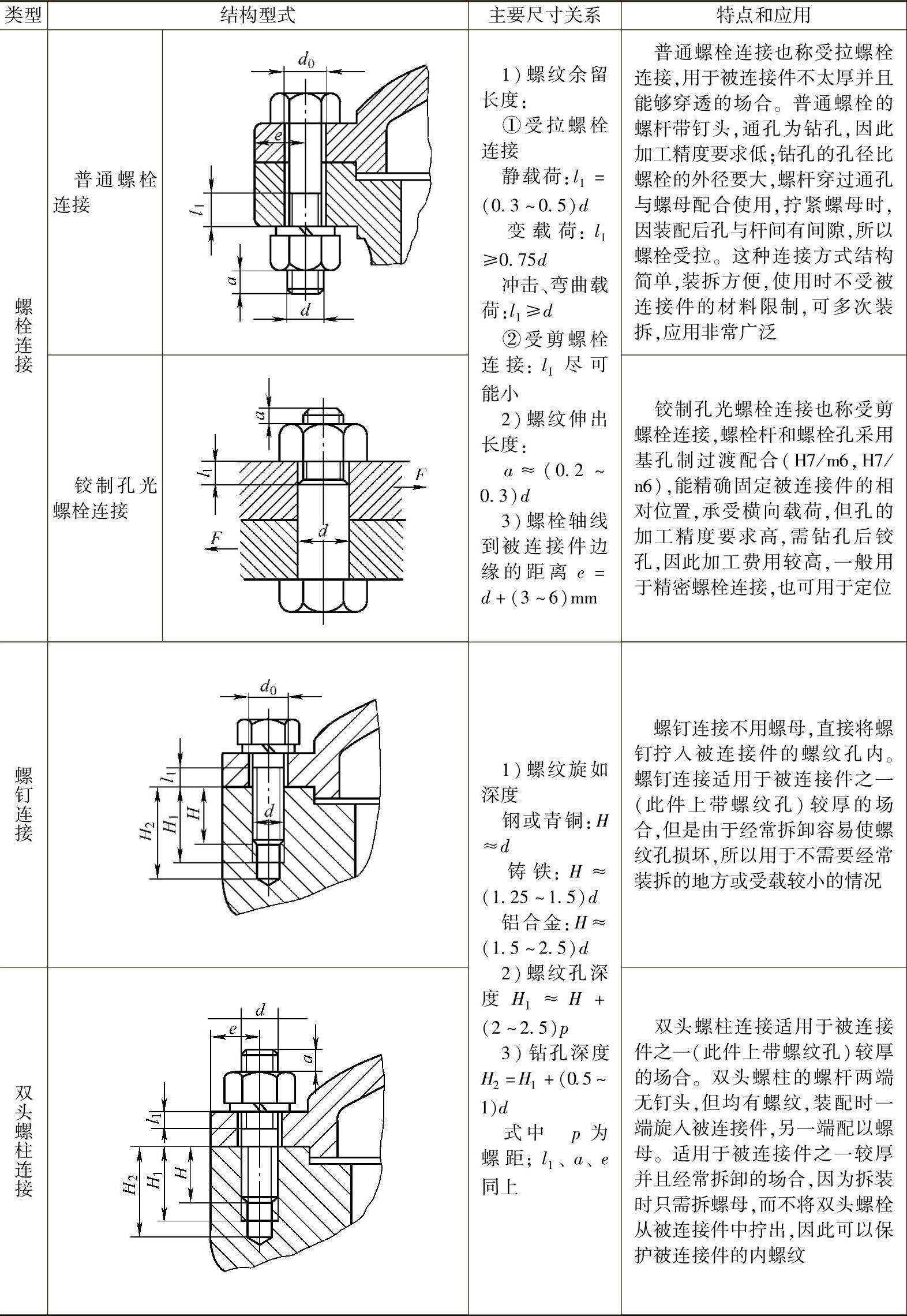

螺纹连接根据其结构可分为四种基本类型和两种特殊类型。四种基本类型为螺栓连接、螺钉连接、双头螺柱连接和紧定螺钉连接，两种特殊类型为地脚螺栓与吊环螺钉。其结构型式、主要尺寸、特点和应用列于表1-1中。

2.工程上螺纹连接的结构设计

工程上螺纹连接的应用一般都是成组的螺栓，称螺栓组。螺栓组连接的结构设计原则是：

1）螺栓要尽量对称分布，螺栓组中心与形心重合。对于圆形构件，螺栓数目一定要取偶数，有利于分度、划线、钻孔。

2）一组螺栓设计成直径、长度、材料都相等，有利于加工和美观。

3）设计合理的螺栓间距和适当的边距，应满足扳手空间以利于用扳手装拆，尺寸可查机械设计手册。

4）装配时，对于紧螺栓连接，应尽量使每个螺栓预紧程度（预紧力）一致。

1.1.2 螺纹连接的结构设计实例

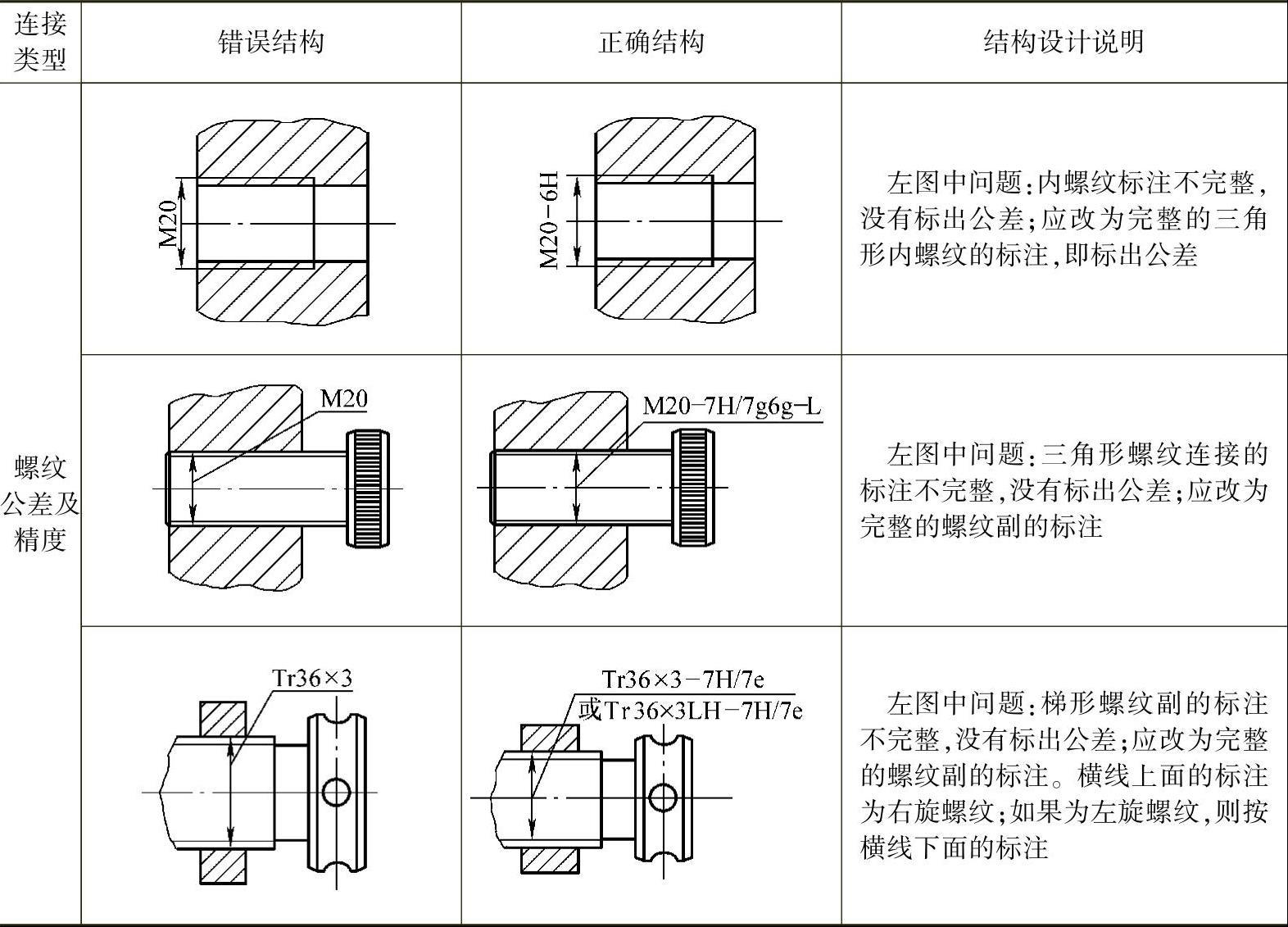

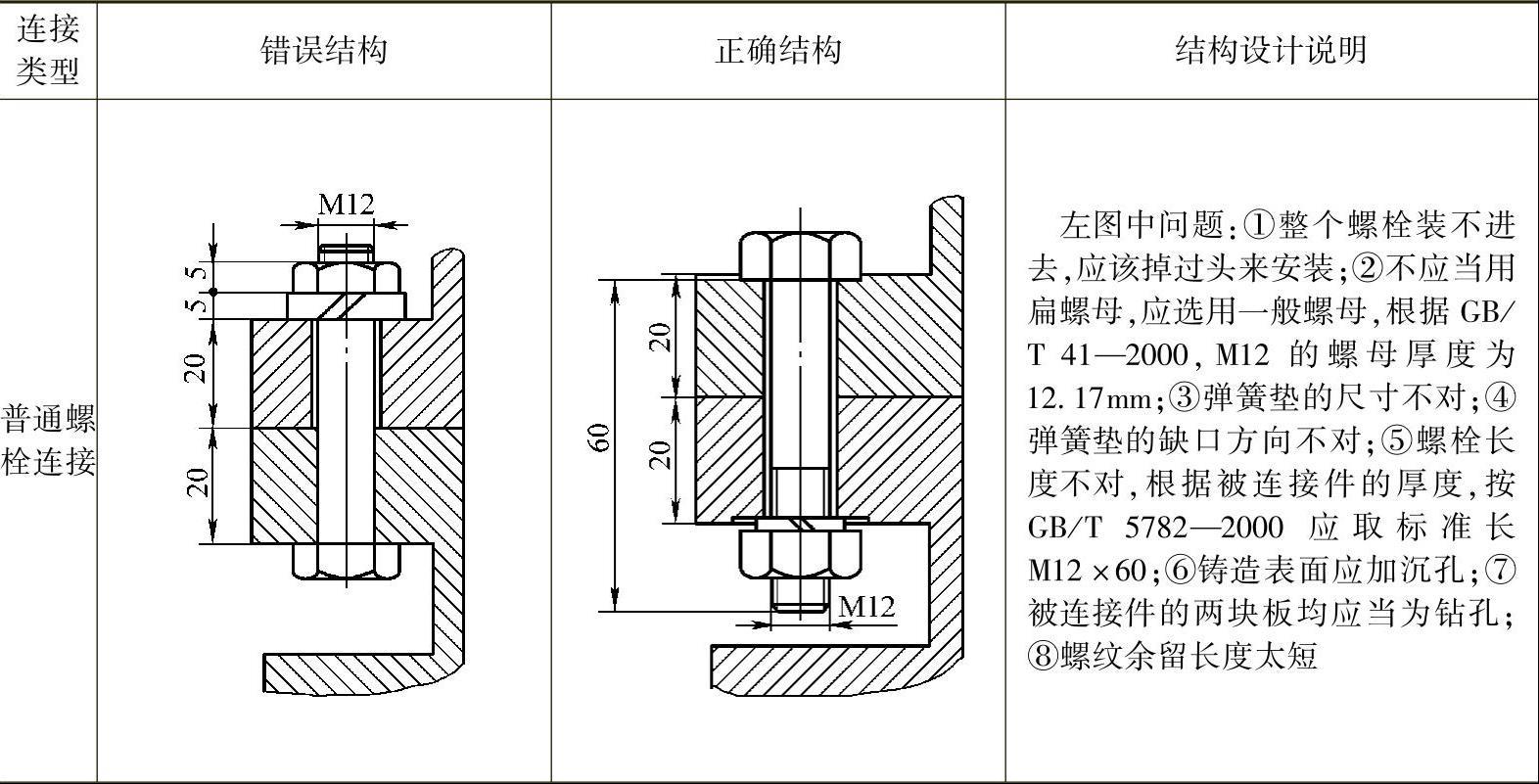

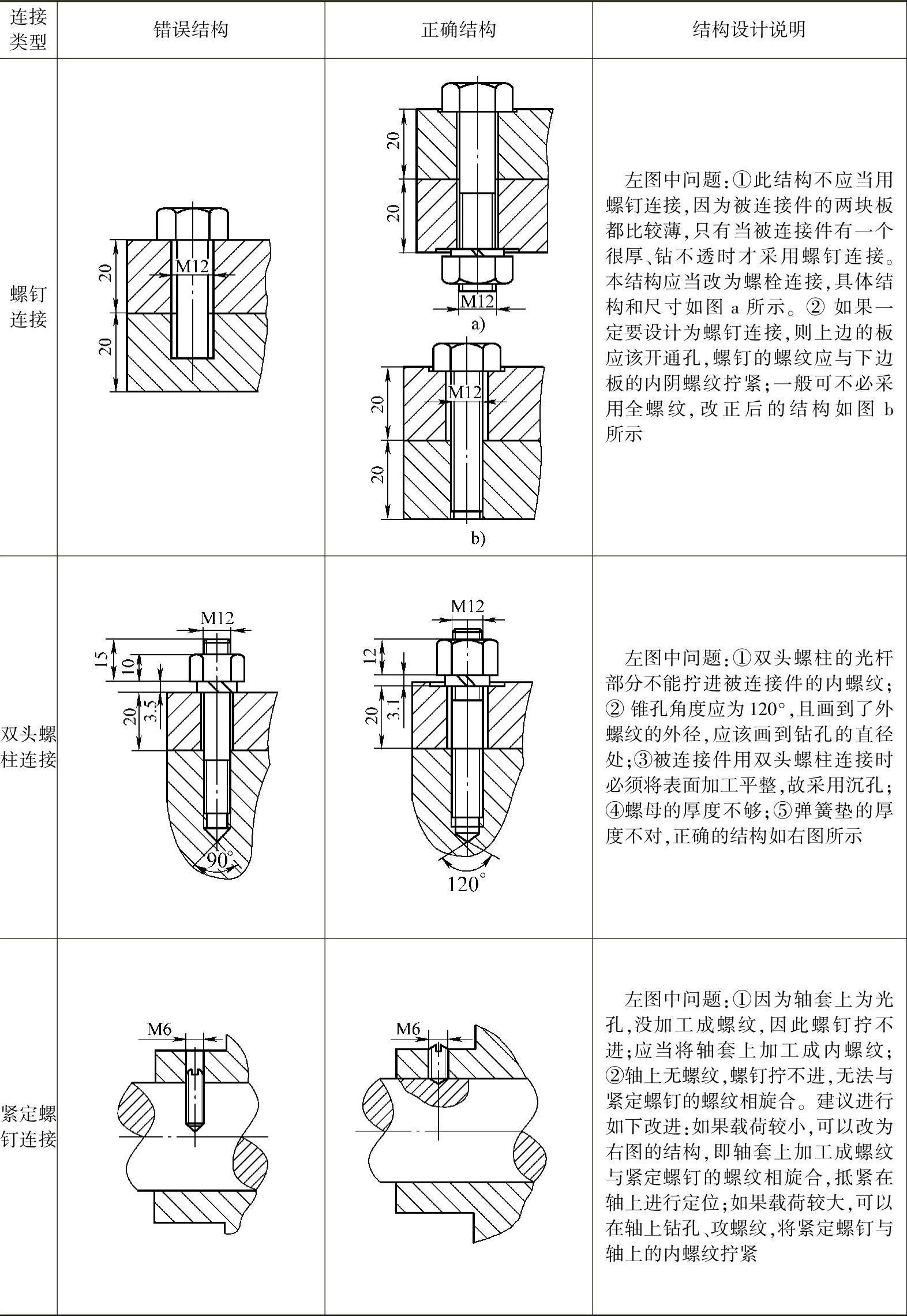

螺纹连接的结构设计正误实例列于表1-2中。
