【实例1】 装配图标题栏中标记为6×23×28×6 GB/T 1144—2001的含义是什么？
解： 6×23×28×6表示矩形花键的外径 D ＝28mm，内径 d ＝23mm，键宽 b ＝6mm，有6个齿，GB/T1144—2001为国标代号。

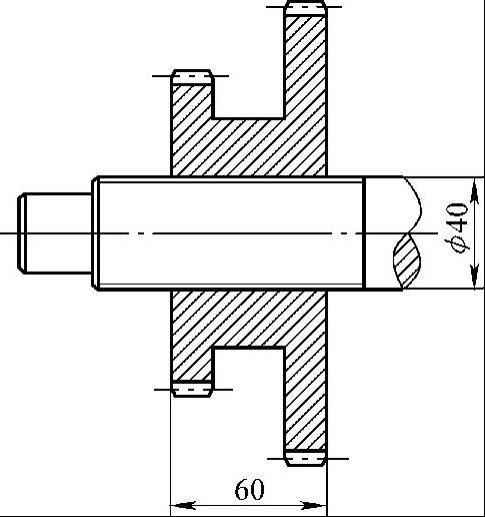

【实例2】 图3-15所示为变速箱中的双联滑移齿轮，传递的功率为 P ＝4kW，转速 n ＝250r/min。齿轮在空载下移动，工作情况良好。轴与毂的键齿面硬度为30HRC。试选花键类型、尺寸，并校核连接的强度。
图3-15 实例2示意图
解：
1.选择花键尺寸
选择矩形花键，内径定心，参考GB/T 1144—2001，按 D ＝40mm，花键副为
2.计算平均直径
3.求齿侧工作高度
4.计算转矩
5.计算花键的抗压强度
因为是滑移齿轮，查表3-2知动连接花键的许用压强［ p ］＝40～70MPa（空载移动，工况良好，30HRC），平均压强为
因此连接强度足够。
