1.2.3 转折线的绘制

转折线工具可以在已有直线上添加一个凸出的部分或凹进的缺口，并自动添加部分几何约束。转折线工具的使用，可减少直线的绘制和手工添加几何约束，使得绘制草图的效率大大提高，但需要注意，转折线的操作对象必须是直线。下面通过一个实例来介绍转折线工具的操作方法。

Step1.打开文件D：\sw17.2\work\ch01.02.03\breakover_line.SLDPRT。

Step2.选择命令。选择下拉菜单 命令。

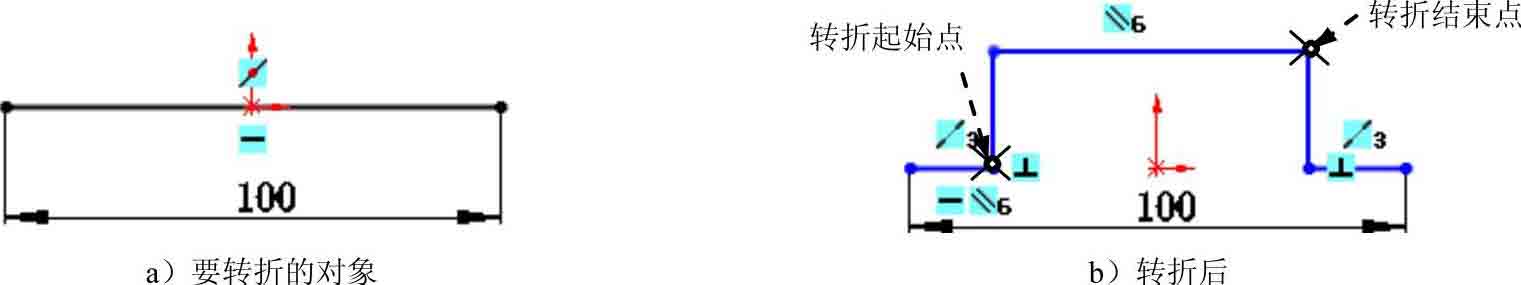

Step3.定义转折起始位置。在图1.2.25a所示的直线上某一位置单击，确定转折起始位置。

Step4.定义转折结束位置。在图形区不在直线上的某一位置单击，以确定转折结束位置，完成转折。在使用转折工具的同时，系统自动添加了部分几何约束，如图1.2.25b所示。
