实例概述：
本实例详细讲解了水嘴底座的设计过程，主要应用了轮廓弯边、孔、镜像等命令，需要读者注意的是“轮廓弯边”命令的操作创建方法及过程。钣金件模型及相应的模型树如图4.1所示。

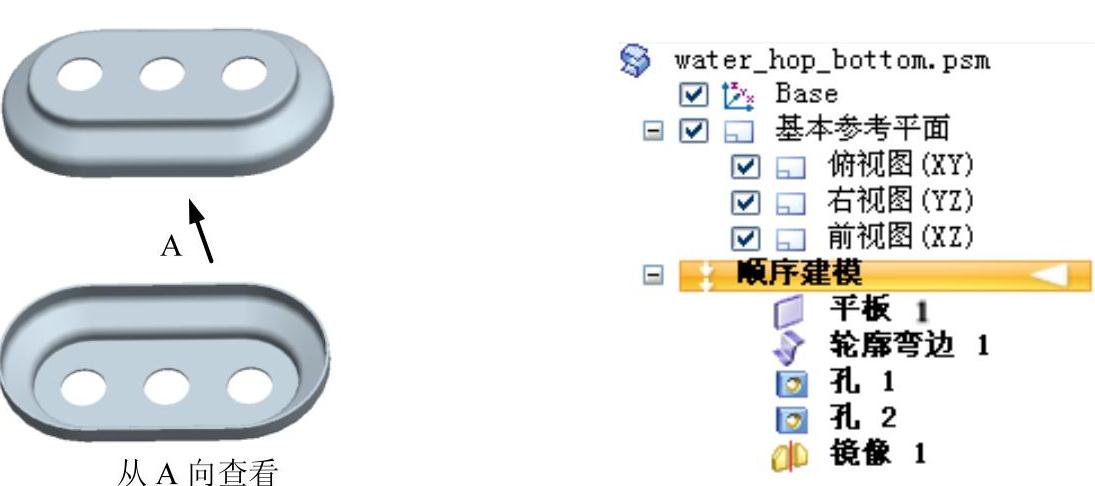

图4.1 钣金件模型及模型树
Step1.新建文件。选择下拉菜单
命令。
Step2.创建图4.2所示的平板特征1。单击
功能选项卡
工具栏中的“平板”按钮
；在系统
的提示下，选取俯视图（XY）平面作为草图平面，绘制图4.3所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮
，退出草绘环境；在“平板”工具条中单击“厚度步骤”按钮
定义材料厚度，在
文本框中输入值2.0，并将材料加厚方向调整至图4.4所示的方向；单击工具条中的
按钮，完成特征的创建。
图4.2 平板特征1

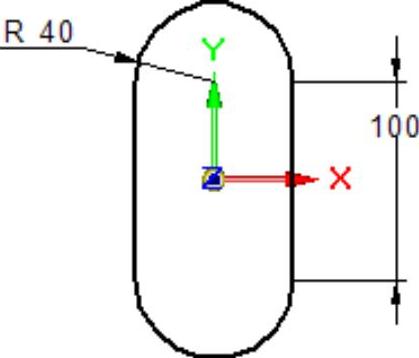

图4.3 截面草图

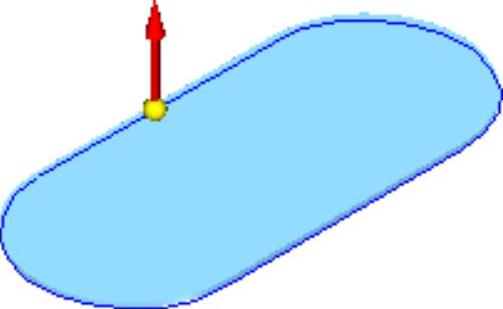

图4.4 定义材料加厚方向
Step3.创建图4.5所示的轮廓弯边特征1。单击
功能选项卡
工具栏中的“轮廓弯边”按钮
；在系统的提示下，选取图4.6所示的模型边线为路径，在“轮廓弯边”工具条的
文本框中输入值0，并按Enter键，绘制图4.7所示的截面草图；在“轮廓弯边”工具条中单击“范围步骤”按钮
，并单击“链”按钮
，在
下拉列表中选择
选项，定义轮廓弯边沿着图4.8所示的边链进行延伸，右击；单击
按钮，完成特征的创建。

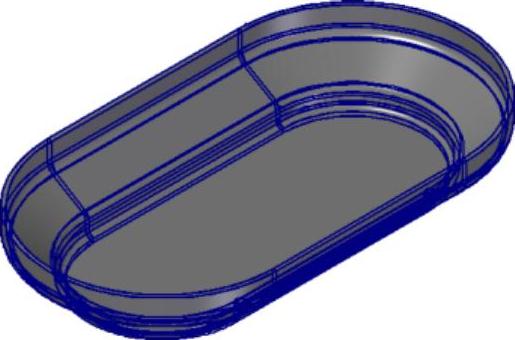

图4.5 轮廓弯边特征1

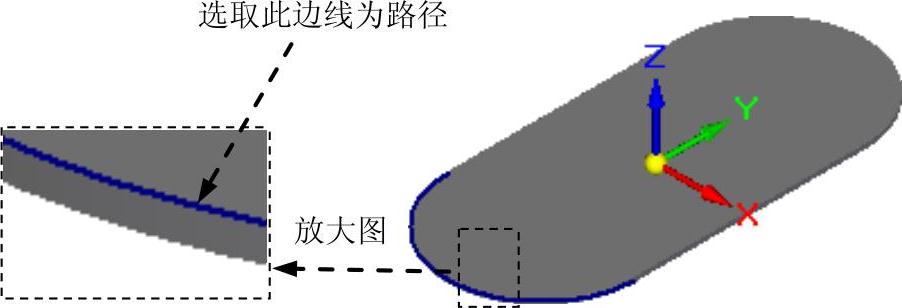

图4.6 选取路径

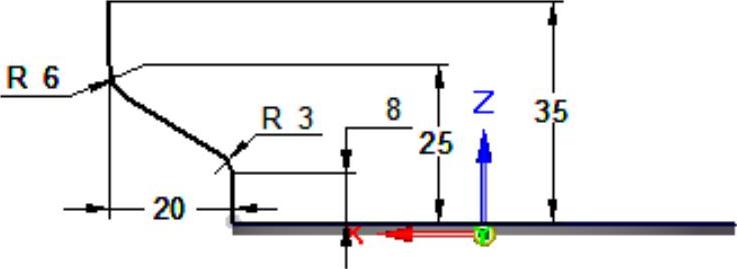

图4.7 截面草图

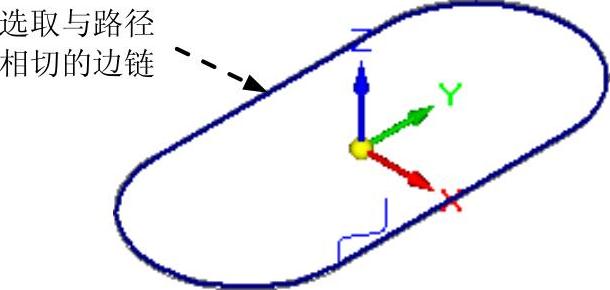

图4.8 定义延伸对象
Step4.创建图4.9所示的孔特征1。
（1）选择命令。单击
功能选项卡
工具栏中的“打孔”按钮
。
（2）定义孔的参数。单击
按钮，在“孔选项”对话框中选择“简单孔”选项
，在
下拉列表中输入值30，在
区域选择延伸类型为
（贯通），单击
按钮，完成孔参数的设置。
（3）定义孔的放置面。选取图4.10所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

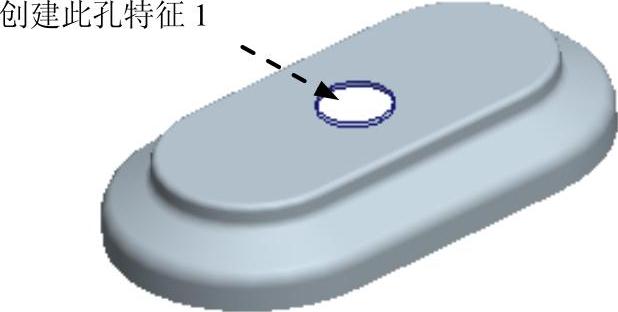

图4.9 孔特征1

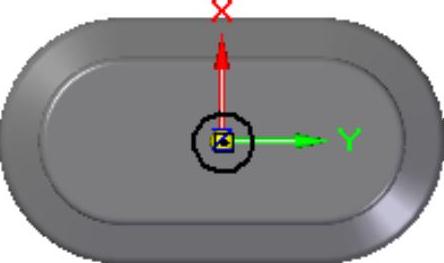

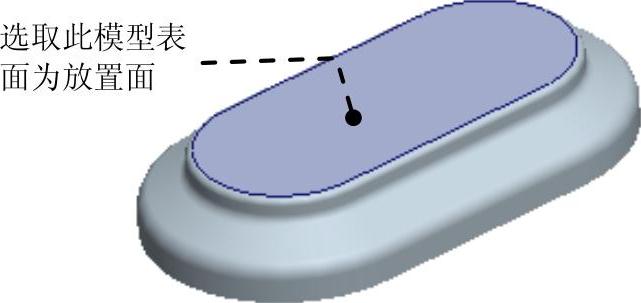

图4.10 定义放置平面
（4）编辑孔的定位。在草图环境中对其添加几何约束，如图4.11所示。
（5）定义孔的延伸方向。定义孔延伸方向如图4.12所示并单击。
图4.11 添加几何约束
图4.12 定义延伸方向
（6）单击
按钮，完成特征的创建。
Step5.创建图4.13所示的孔特征2。
（1）选择命令。单击
功能选项卡
工具栏中的“打孔”按钮
。
（2）定义孔的参数。单击
按钮，在“孔选项”对话框中选择“简单孔”选项
，在
下拉列表中输入值30，在
区域选择延伸类型为
（贯通），单击
按钮，完成孔参数的设置。
（3）定义孔的放置面。选取图4.13所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。
（4）编辑孔的定位。在草图环境中对其添加尺寸几何约束，如图4.14所示。

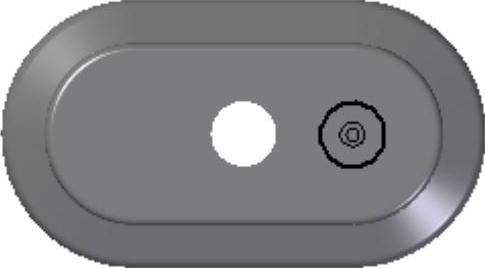

图4.13 孔特征2
图4.14 添加尺寸几何约束
（5）定义孔的延伸方向。定义孔延伸方向如图4.15所示并单击。
（6）单击
按钮，完成特征的创建。
Step6.创建图4.16所示的镜像特征1。选取Step5所创建的孔特征2为镜像源；单击
功能选项卡
工具栏中的
按钮；选择前视图（XZ）平面为镜像平面；单击
按钮，完成特征的创建。

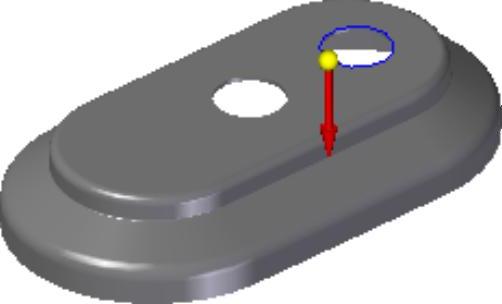

图4.15 定义延伸方向
图4.16 镜像特征1
Step7.保存钣金件模型文件，并命名为WATER_HOP_BOTTOM。
学习拓展：扫码学习更多视频讲解。
讲解内容：主要包含二维草图的绘制思路、流程与技巧总结，另外还有二十多个来自实际产品设计中草图案例的讲解。形状复杂的钣金壁，其草图往往也十分复杂，掌握高效的草图绘制技巧，有助于提高钣金设计的效率。
