实例3

卷尺头

实例概述：

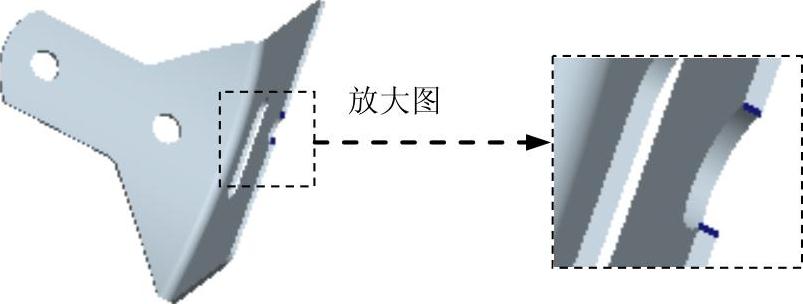

本实例详细讲解了图3.1所示卷尺头的创建过程，主要应用了轮廓弯边、除料、法向除料等命令。钣金件模型及模型树如图3.1所示。

图3.1 钣金件模型及模型树

说明：本应用前面的详细操作过程请参见学习资源中video\ch03\reference\文件下的语音视频讲解文件ROLL_RULER_HEATER-r01.exe。

Step1.打开文件D：\sest10.6\work\ch03\ROLL_RULER_HEATER_ex.psm。

Step2.创建图3.2所示的法向除料特征1。

（1）选择命令。在功能选项卡的工具栏中单击按钮，选择命令。

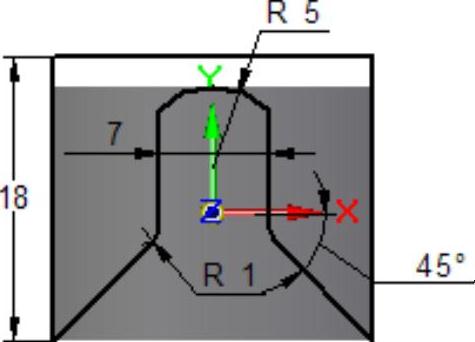

（2）定义特征的截面草图。在系统的提示下，选取俯视图（XY）平面作为草图平面，绘制图3.3所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境。

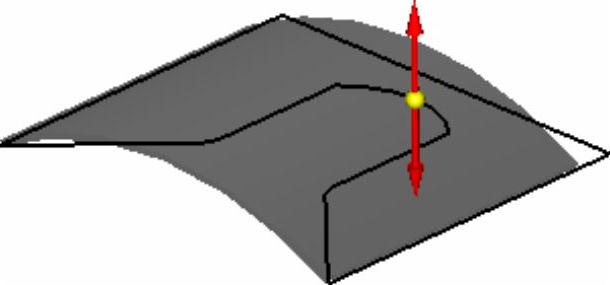

（3）定义法向除料特征属性。在“法向除料”工具条中单击“中位平面切削”按钮和贯通”按钮，并将移除方向调整至图3.4所示的方向。

（4）单击按钮，完成特征的创建。

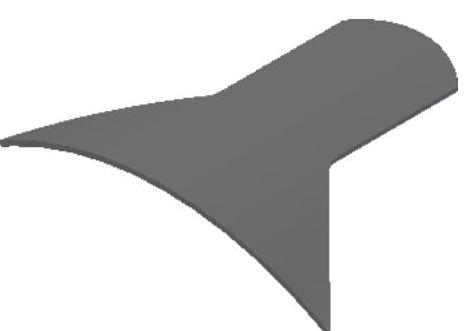

图3.2 法向除料特征1

图3.3 截面草图

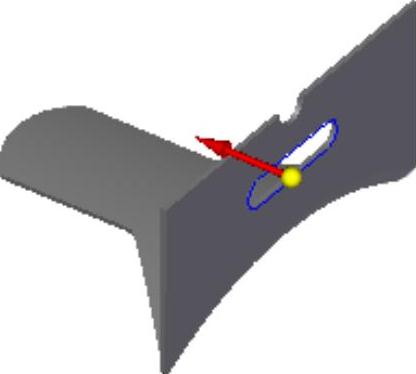

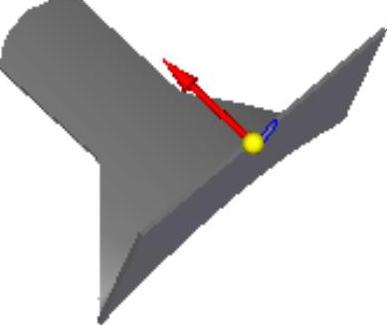

图3.4 定义移除方向

Step3.创建图3.5所示的轮廓弯边特征2。

（1）选择命令。单击功能选项卡工具栏中的“轮廓弯边”按钮。

（2）定义特征的截面草图。在系统的提示下，选取图3.6所示的模型边线为路径，在“轮廓弯边”工具条的文本框中输入值0，并按Enter键，绘制图3.7所示的截面草图。

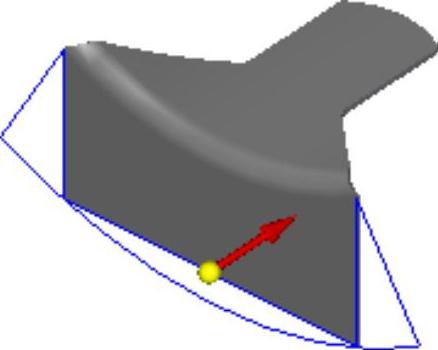

（3）定义轮廓弯边的延伸量及方向。在“轮廓弯边”工具条中单击“范围步骤”按钮；单击“到末端”按钮，并定义其延伸方向，如图3.8所示，单击。

（4）单击按钮，完成特征的创建。

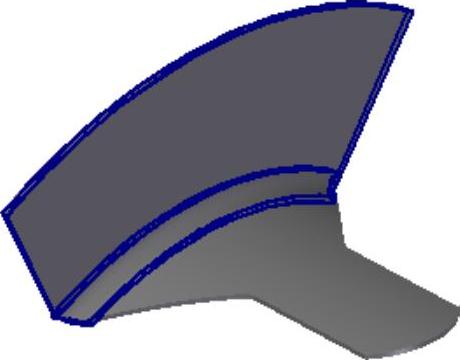

图3.5 轮廓弯边特征2

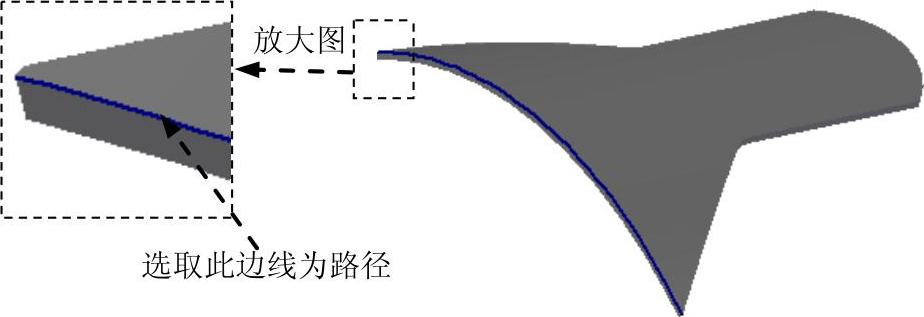

图3.6 选取路径

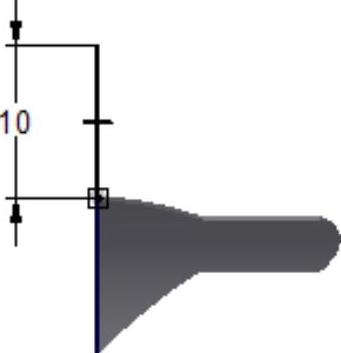

图3.7 截面草图

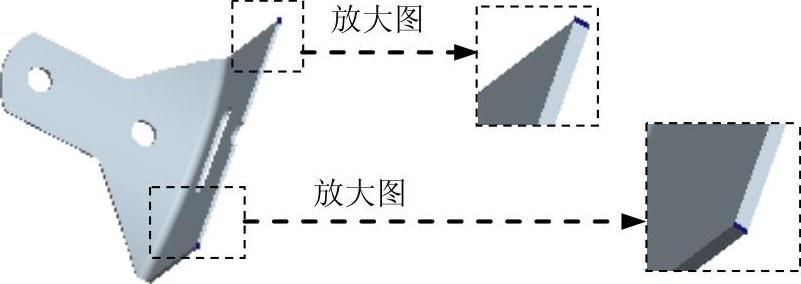

图3.8 定义延伸方向

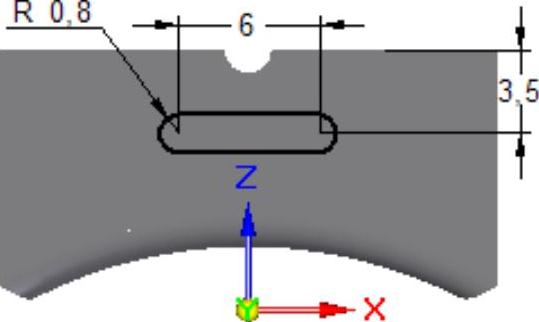

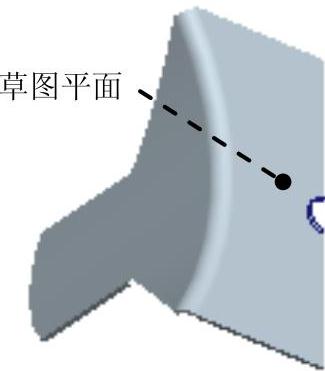

Step4.创建图3.9所示的除料特征1。在功能选项卡的工具栏中单击按钮，选择命令；在系统的提示下，选取图3.9所示的模型表面为草图平面，绘制图3.10所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境；在“除料”工具条中单击按钮定义延伸深度，在该工具条中单击“贯通”按钮，并定义移除方向如图3.11所示；单击按钮，完成特征的创建。

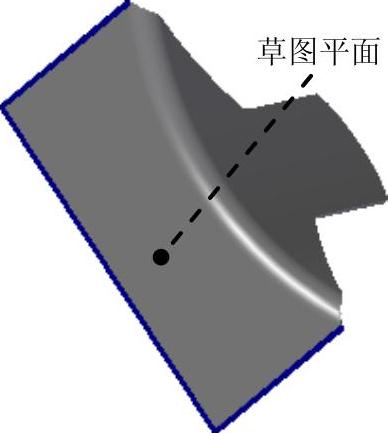

图3.9 除料特征1

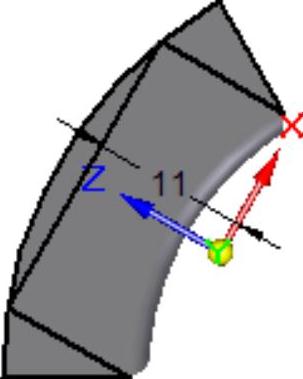

图3.10 截面草图

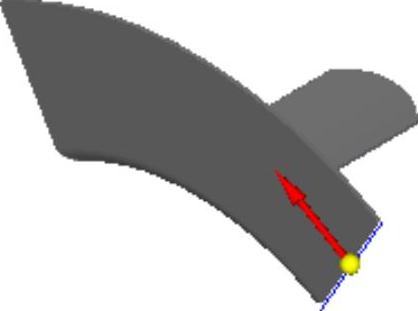

图3.11 定义移除方向

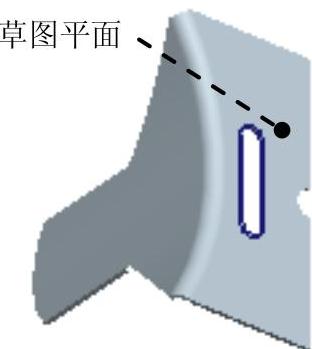

Step5.创建图3.12所示的除料特征2。在功能选项卡的工具栏中单击按钮，选择命令；在系统的提示下，选取图3.12所示的模型表面为草图平面，绘制图3.13所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境；在“除料”工具条中单击按钮定义延伸深度，在该工具条中单击“贯通”按钮，并定义移除方向如图3.14所示；单击按钮，完成特征的创建。

图3.12 除料特征2

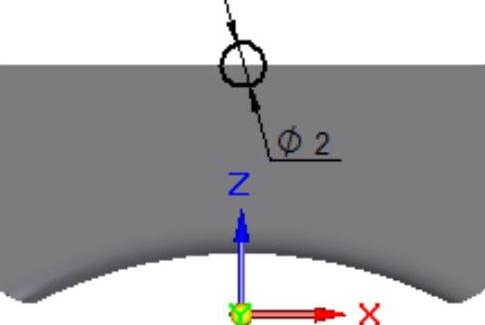

图3.13 截面草图

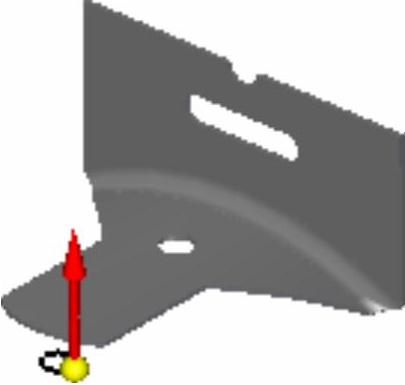

图3.14 定义移除方向

Step6.创建图3.15所示的除料特征3。在功能选项卡的工具栏中单击按钮，选择命令；在系统的提示下，选取图3.15所示的模型表面为草图平面，绘制图3.16所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境；在“除料”工具条中单击按钮定义延伸深度，在该工具条中单击“贯通”按钮，并定义移除方向如图3.17所示；单击按钮，完成特征的创建。

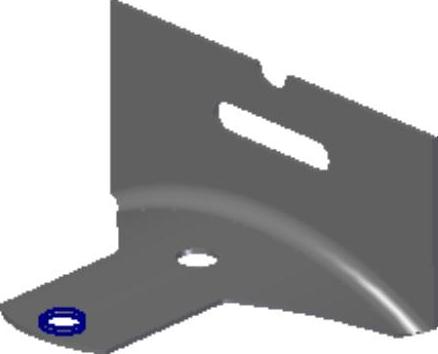

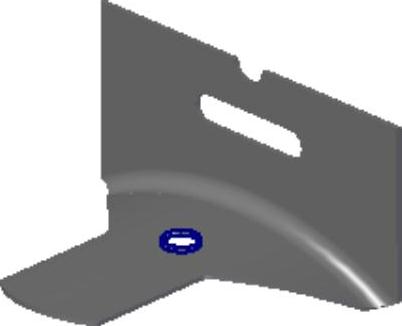

图3.15 除料特征3

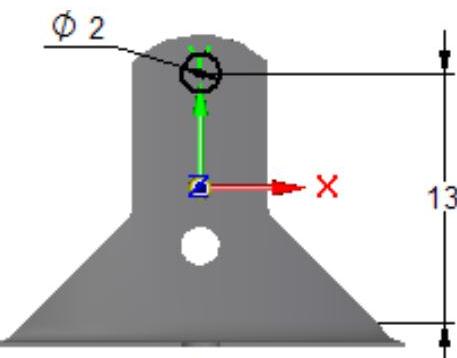

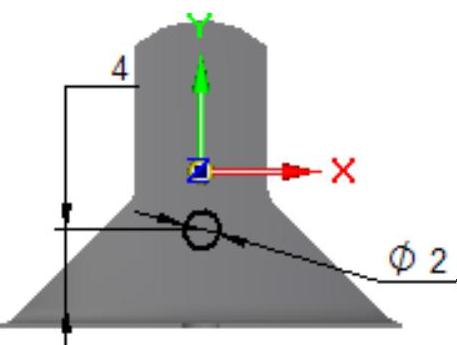

图3.16 截面草图

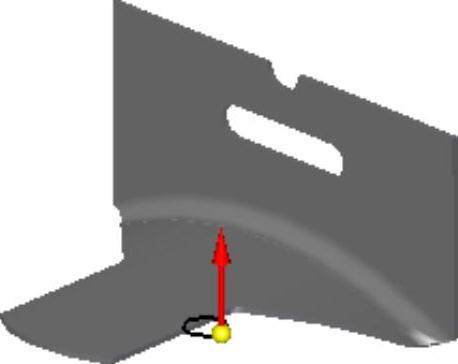

图3.17 定义移除方向

Step7.创建图3.18所示的法向除料特征1。在功能选项卡的工具栏中单击按钮，选择命令；在系统的提示下，选取俯视图（XY）平面作为草图平面，绘制图3.19所示的截面草图，单击“主页”功能选项卡中的“关闭草图”按钮，退出草绘环境；在“法向除料”工具条中单击“厚度剪切”按钮和“贯通”按钮，并将移除方向调整至图3.20所示的方向；单击按钮，完成特征的创建。
