任务二
安全防护装备的使用与应急处理

学习目标

◎知识目标

1.能够描述安全防护装备的种类、性能及使用方法。

2.能够描述新能源汽车应急处理方法。

◎技能目标

1.能够正确使用安全防护装备。

2.能够正确地进行新能源汽车应急处理。

一、任务导入

一辆新能源汽车在外抛锚，你的主管要求你去施救，并要求你必须做好个人安全防护措施，以及正确处理故障车辆，你知道应该怎么去做吗？

二、获取信息

引导问题1

新能源汽车高压电维修安全防护装备有哪些？如何正确使用呢？

在进行新能源汽车高电压系统维修操作时，需要采取的高电压安全防护措施，包括个人的安全防护、绝缘维修工具的使用以及对工作环境的选择和正确的操作流程与注意事项。以下介绍新能源汽车维修安全防护装备的种类及使用方法。

1.安全防护装备的种类

由于维修的是带有高电压车辆，因此维修人员必须做好防止被高电压击伤的安全防护。虽然现有混合动力汽车和纯电动汽车都设计有防止意外触电的功能，但是事故车辆及其高压动力电池组总成是始终存在高电压的。

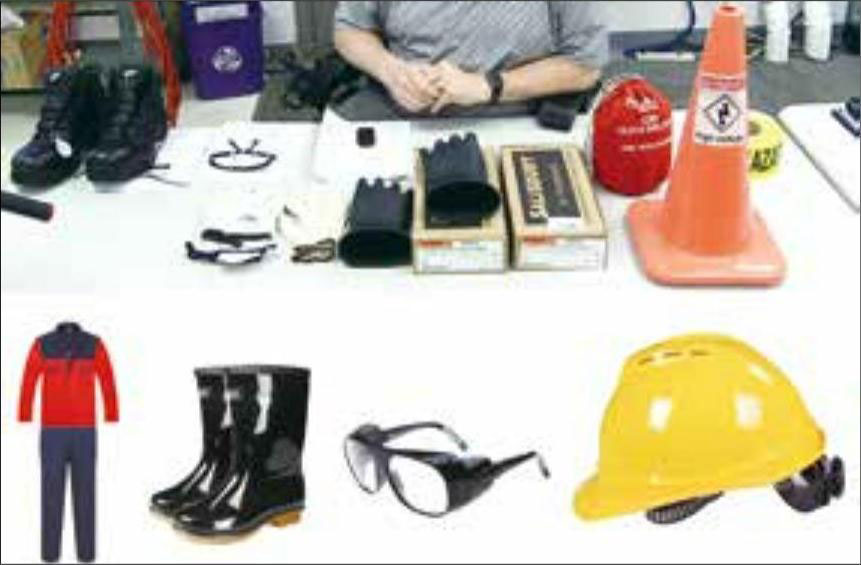

防止触电的个人安全防护设备主要是绝缘手套、护目镜、绝缘鞋，以及非化纤材质的衣服，如图1-2-1所示。

2.安全防护装备的性能及使用方法

（1）绝缘手套

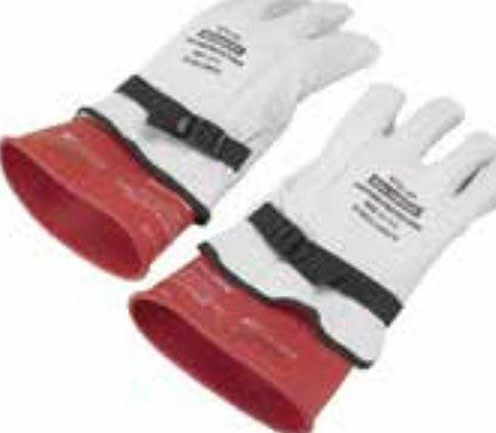

橡胶制成的电工绝缘手套（图1-2-2）通常需要具备两种独立的性能：一要在进行任何有关高电压部件或线路的操作时，能够承受1000V以上的工作电压；二要具备抗碱性，当工作中接触来自高压动力电池组的氢氧化物等化学物质时，能防止这些物质对人体的伤害。

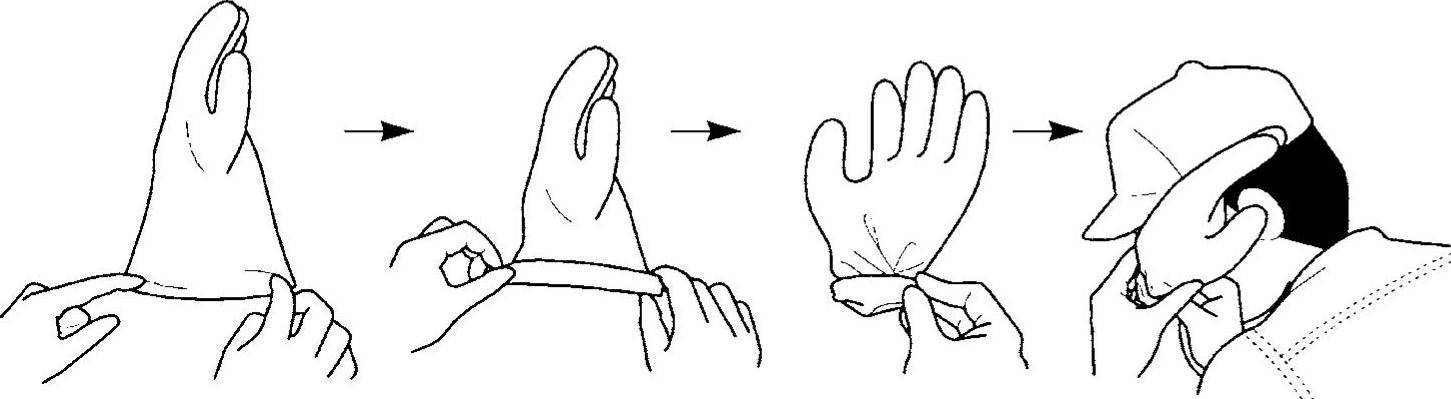

绝缘手套需要定期检验，而且在每次使用前必须自行进行泄漏检查。检查的方法是向手套内吹入一定的空气，观察手套是否有漏气的风险，如图1-2-3所示。

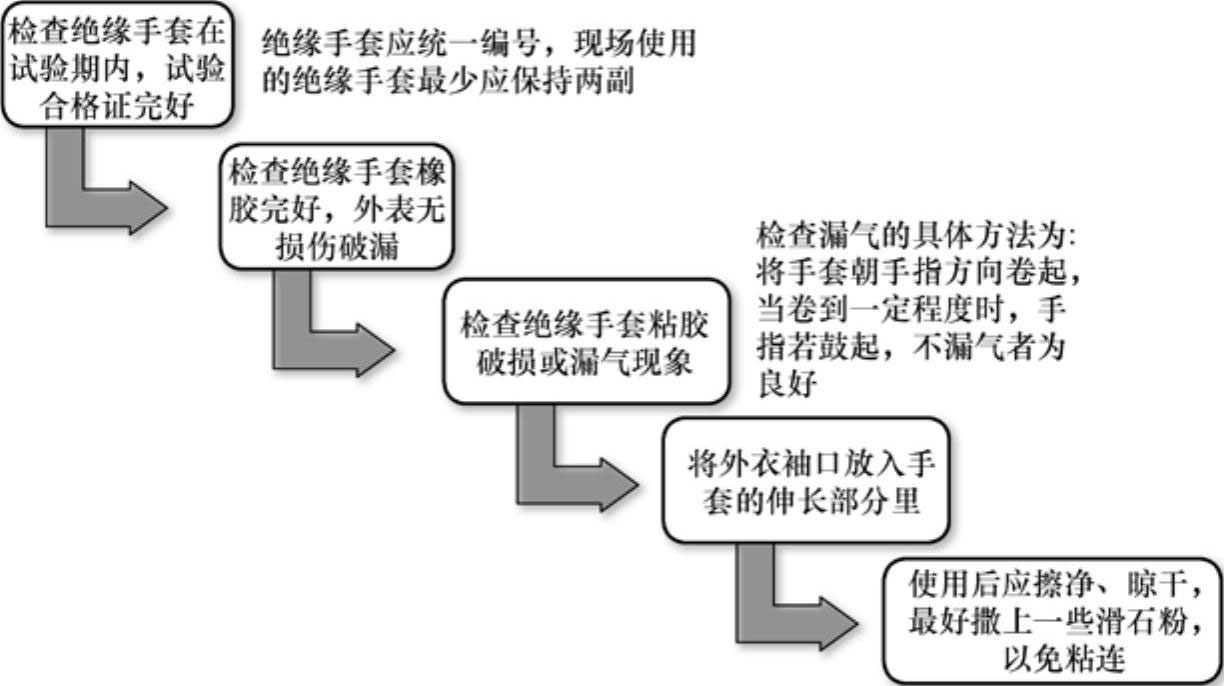

图1-2-4为在具体使用过程中绝缘手套的使用与检查流程。

（2）护目镜

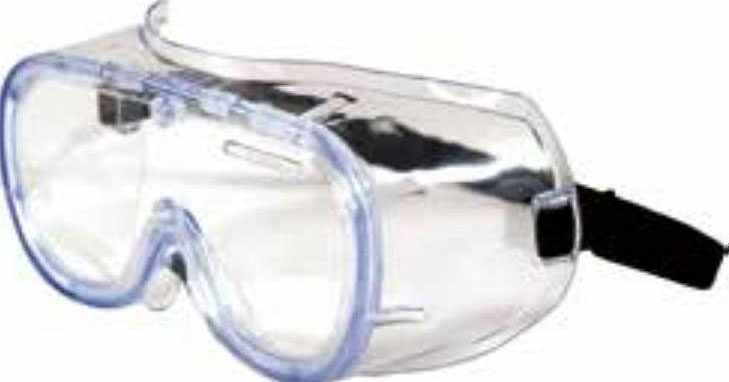

护目镜应该具有正面及侧面防护功能，可防止维修过程中产生的电火花及电池电解液飞溅对眼睛的伤害。护目镜如图1-2-5所示。

（3）绝缘安全鞋

绝缘安全鞋（靴）的作用是使人体与地面绝缘，防止电流通过人体与大地之间构成通路，对人体造成电击伤害，把触电时的危险降低到最小程度，因为触电时电流是经接触点通过人体流入地面的，所以电气作业时不仅要戴绝缘手套，还要穿绝缘鞋。

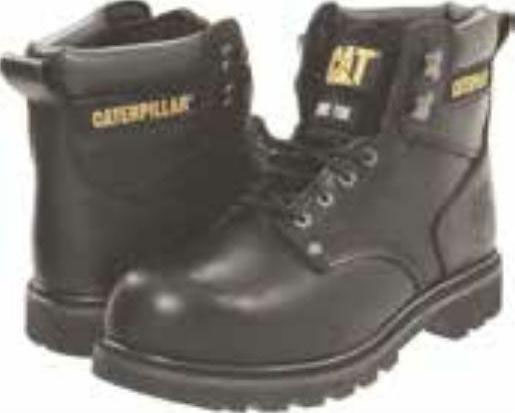

绝缘鞋根据GB 21146—2007《个体防护装备 职业鞋》进行生产，电阻值范围为100kΩ～1000MΩ。该产品具有透气性能好、防静电、耐磨、防滑等功能。图1-2-6为绝缘安全鞋。

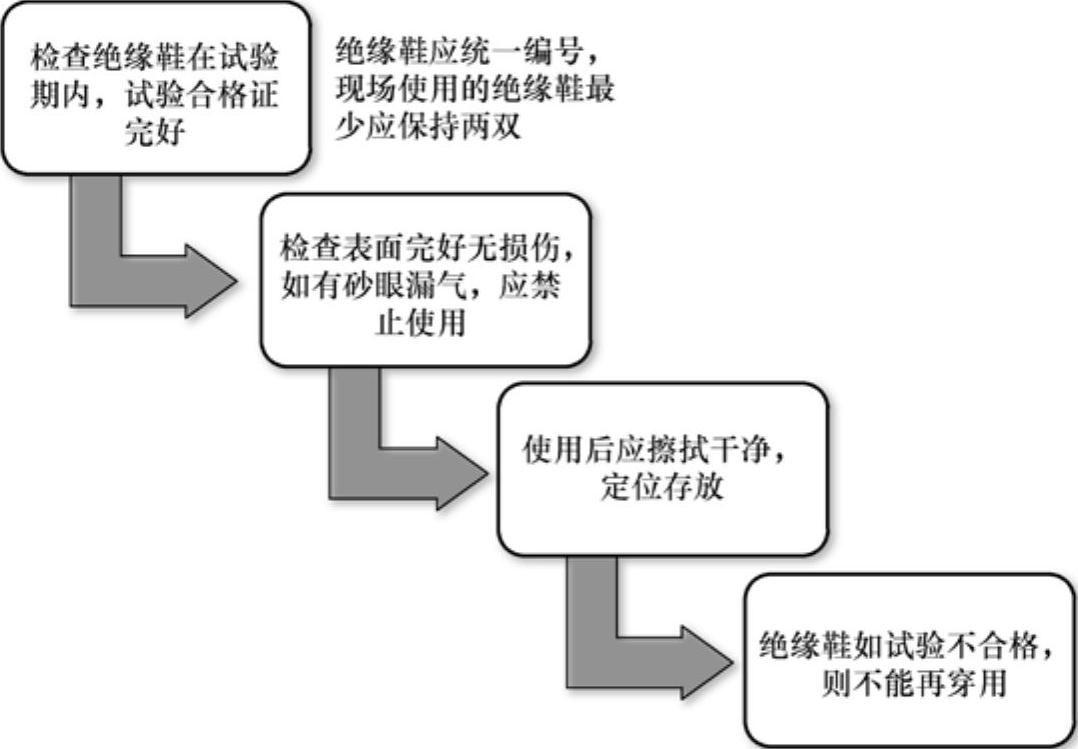

绝缘安全鞋也要定期进行检查。图1-2-7为绝缘鞋的使用与检查流程。

（4）非化纤工作服

维修高电压系统时，必须穿非化纤类的工作服。化纤类的工作服会产生静电，并且当发生火灾事故时，化纤会在高温环境下粘连人体皮肤，导致维修人员产生严重的二次伤害。

引导问题2

新能源汽车应急处理的需求有哪些？如何进行应急处理？

1.新能源汽车应急处理需求

新能源汽车常见的应急处理需求有以下5点：

1）救援：当该新能源汽车被撞或乘员需要解救时，当心别弄断高压线。

2）火灾：当该新能源汽车着火时，应该当作“电火”来处理并用干粉灭火器灭火。

3）泄漏：当高压动力电池电解液溢出时，要采取特别措施。

4）牵引车辆：处理新能源汽车路上抛锚。

5）跨接起动：当车辆因12V电源故障无法起动时。

2.新能源汽车应急处理方法

（1）救援

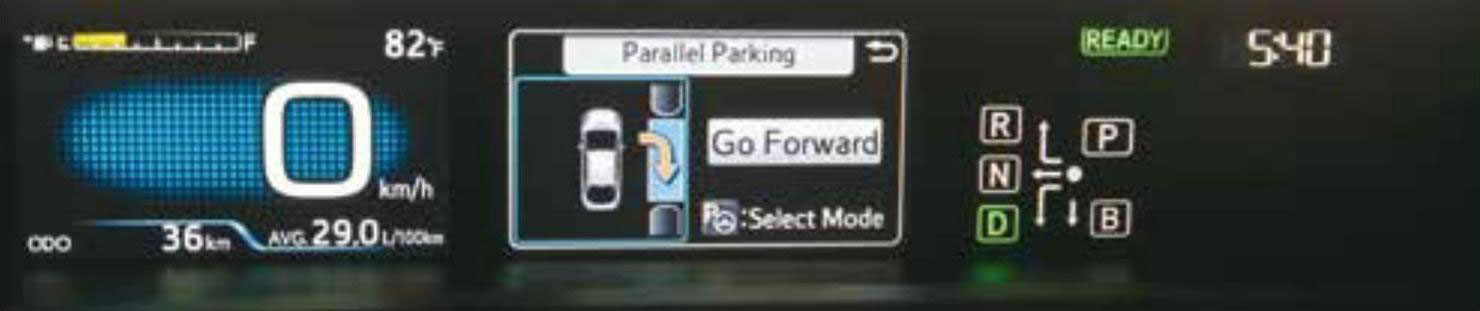

在对高电压车辆进行救援时，千万不要因为纯电动或混合动力汽车运行比较安静就误以为它就处于停机状态。对于混合动力汽车，当车辆处于READY模式时（灯亮），发动机会自动起动/停机，所以在检查或维修发动机舱时，记住要先看看READY指示灯是否已经熄灭。如图1-2-8所示。

在处理维修车辆前，首先用挡块挡住车轮，挂“P”档并确认“P”档指示灯亮，然后按POWER按钮并确认READY指示灯熄灭，断开12V蓄电池；最后拔掉维修开关或HV熔丝。

需要注意的是，在对纯电动汽车或混合动力汽车操作时，急救人员必须知道橙黄色电缆代表高电压。在断开高压电池、接触电缆前也要等待5min，即等电容充分放电完毕。

此外，救援时若高压电缆被撞断，车辆控制系统一般会在人员触电前被切断，因为车辆上的绝缘监测功能会不断地监测高压电缆到金属底盘的漏电情况。如果撞车时安全气囊打开，高压电源也会自动切断，即使气囊不打开，转换器里面的减速传感器若超过其限位，也会切断高压电路。

（2）火灾

高压动力电池电解液主要由带腐蚀性的化学液体组成，因此在着火后，可以采用大量的水或干粉灭火器灭火。

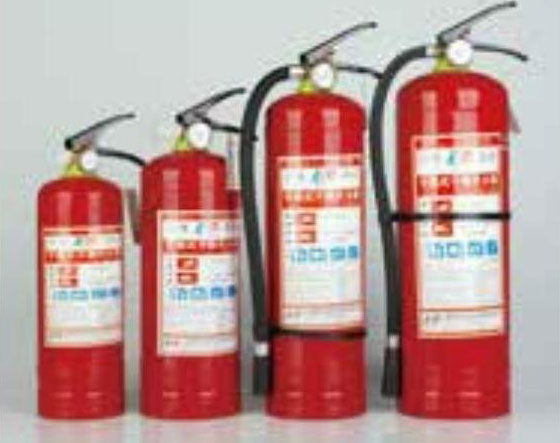

使用常规的ABC干粉灭火器灭火（图1-2-9），这种灭火器可用于油或电路火灾。如果只是高压动力电池着火，则推荐使用干粉灭火器。一旦发生大面积或大的火灾时，持续浇水也同样适用熄灭高压动力电池火灾。但是使用少量的水，如只用一桶，是危险的，实际上将加剧高压动力电池火灾的程度。

（3）泄漏

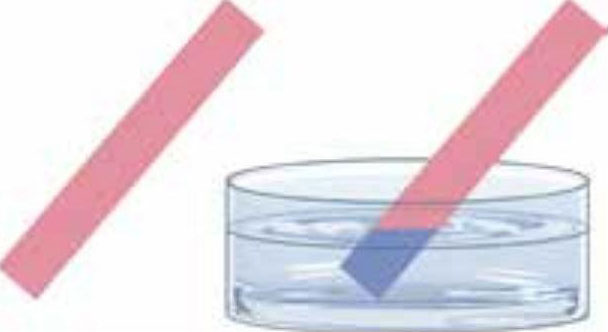

如果事故有可能造成高压动力电池溢出电解液时，应及早穿好合适的防护装置，并采用红色石蕊试纸检查溢出液，如果试纸变为蓝色（图1-2-10），溢出的液体需要使用硼酸液进行中和。中和完成后，使用试纸再去检查溢出液，确认试纸颜色不改变。

中和完毕后，用充足的吸水毛巾或布吸收事故中溢出的电解液。

（4）牵引车辆

新能源汽车的驱动系统连接由电动机牵引车辆时，使得车辆前轮转动将产生电能，因此对于这类车辆的牵引，必须严格遵守制造厂商的要求，否则可能损坏车辆的三相驱动电动机或变速单元。

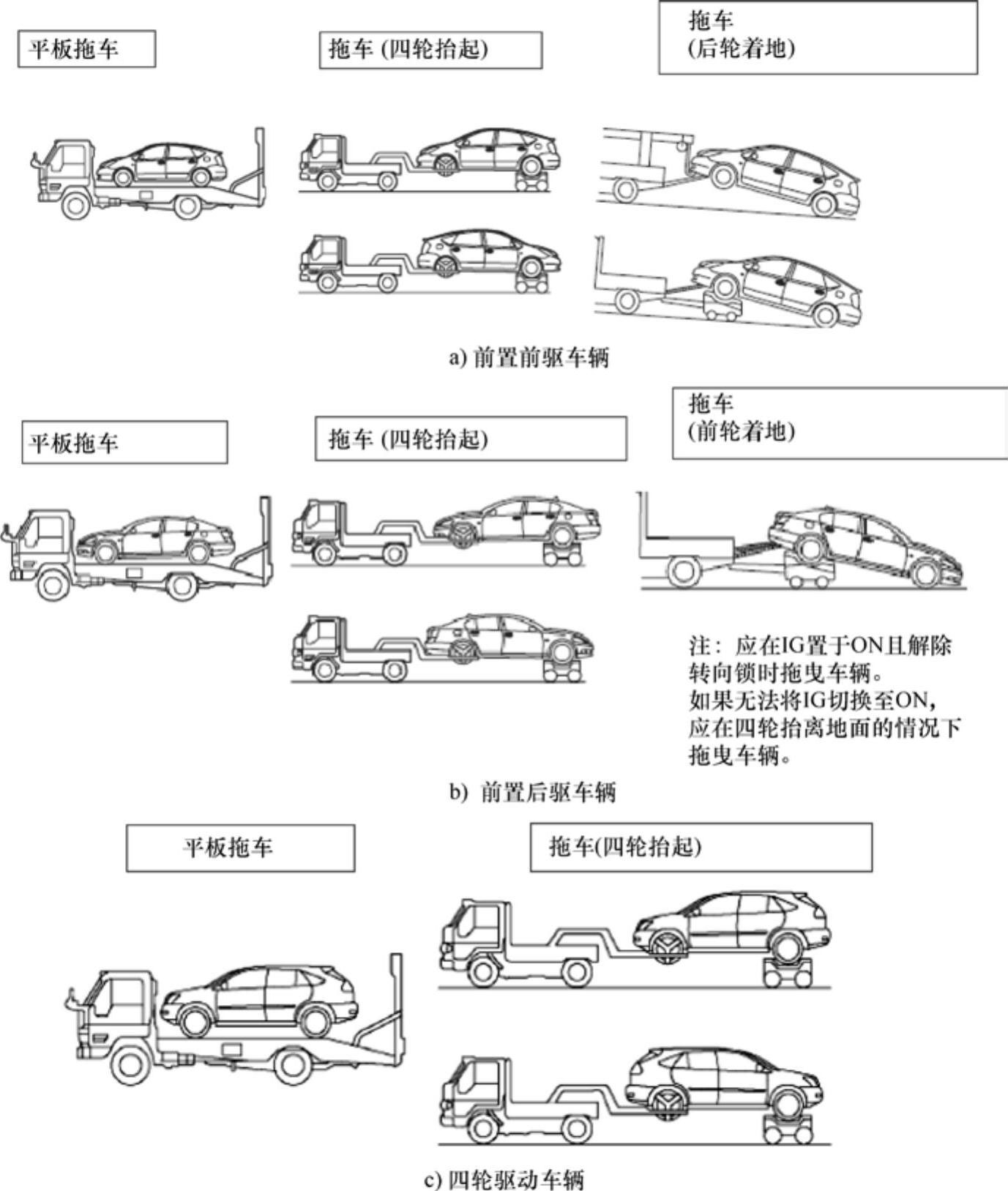

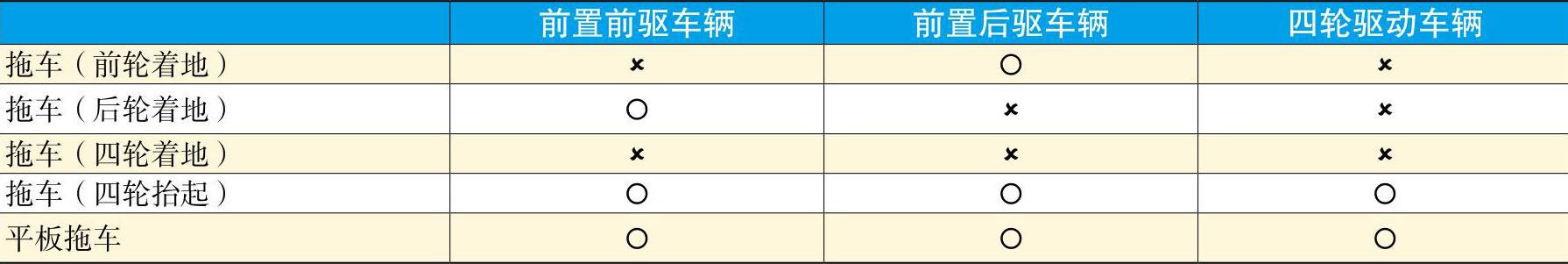

无论是混合动力汽车还是纯电动汽车，正确的牵引方法是，使得全部平放在拖车上，然后牵引车辆到指定的位置，见表1-2-1，如图1-2-11所示。

注：○表示可拖曳车辆； 表示不可拖曳车辆。

（5）跨接起动

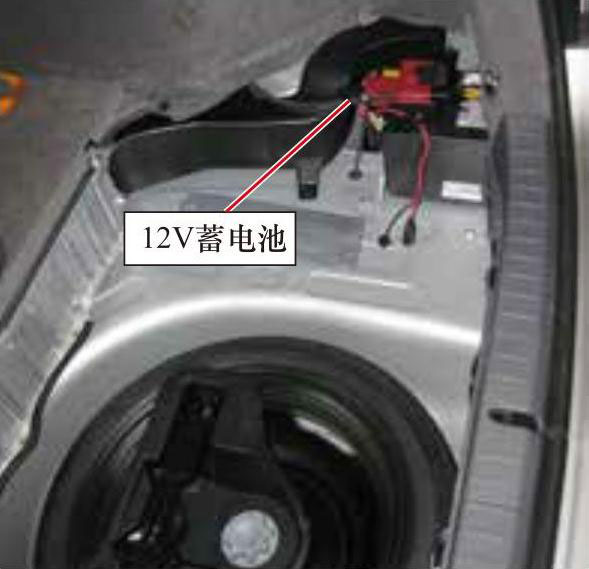

无论是纯电动汽车还是混合动力汽车，其全车控制模块的供电都是通过12V蓄电池来完成的。也就是说，在新能源汽车中，除了高压动力电池外，所有的车辆还会配置有12V低压蓄电池。图1-2-12是丰田普锐斯的12V低压蓄电池。

由于12V蓄电池用来给所有ECU供电，若没有该电源，ECU不能工作，车辆也没法驱动。如果纯电动汽车或混合动力汽车没有起动，则12V辅助电池可以跨接起动。以丰田普锐斯为例，具体的操作方法如下：

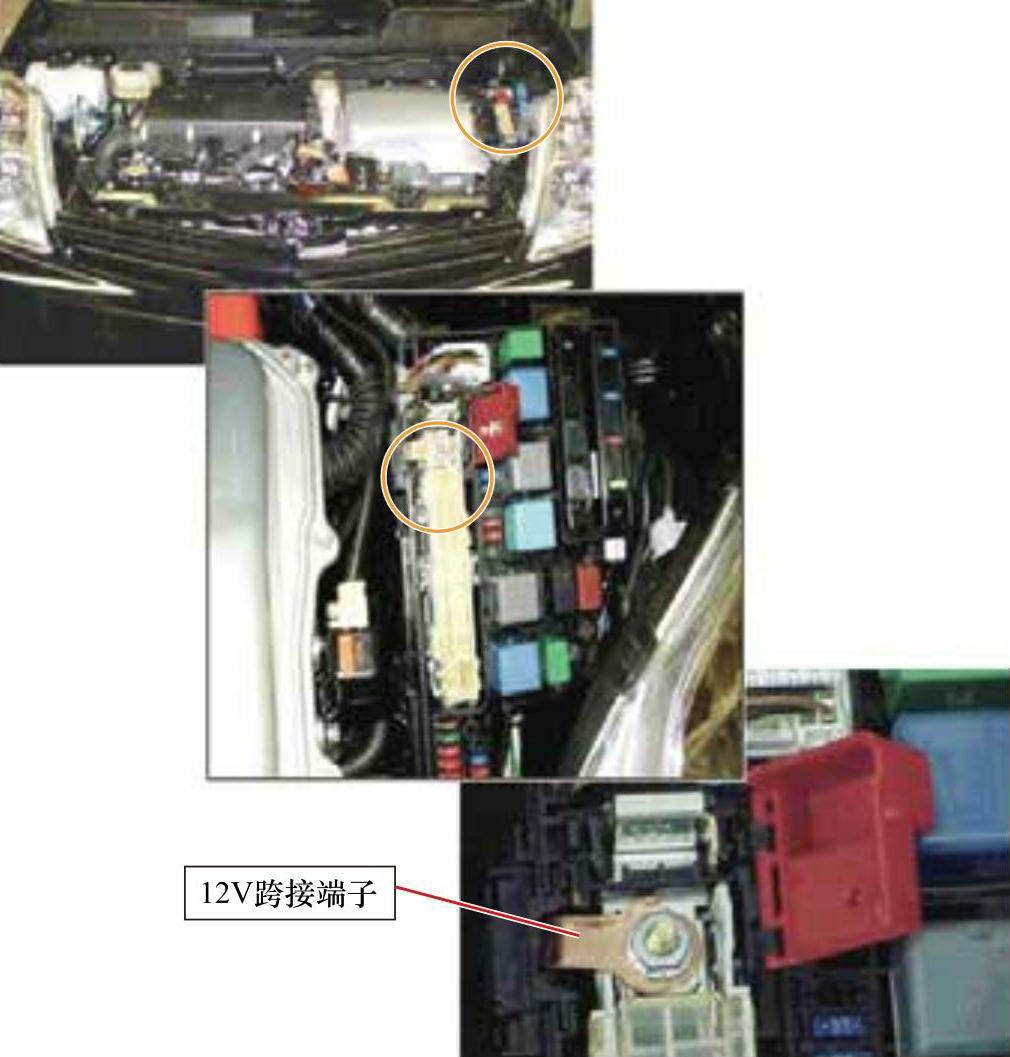

1）找到12V蓄电池跨接端子。如图1-2-13所示，2004款丰田普锐斯发动机罩下面的12V跨接起动端子有一个“+”标志的红色塑料盖，打开盖子可以找到用于跨接的端子。

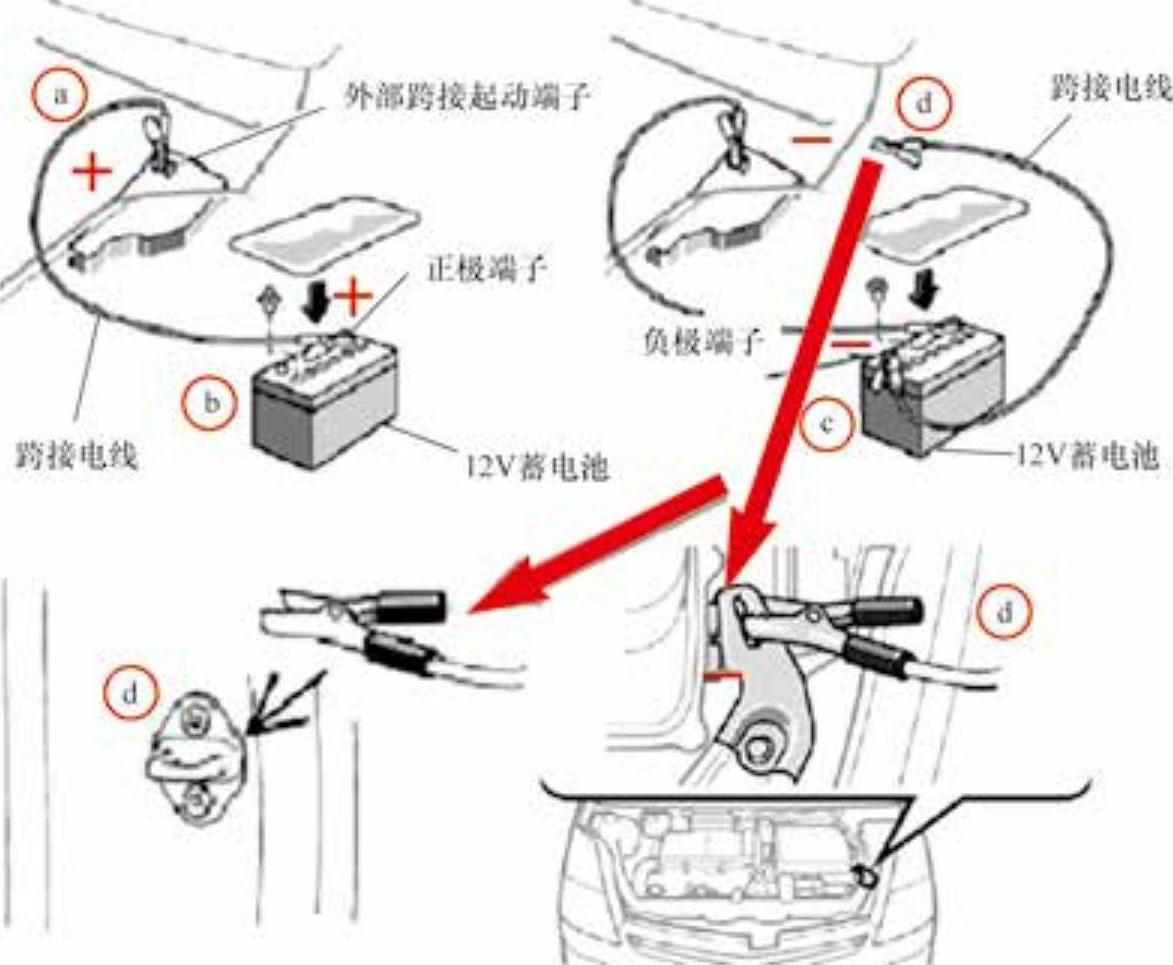

2）按图1-2-14所示a、b、c、d优先顺序选择连接跨接电线。

注意：动力电池组无法跨接起动

扫一扫

三、任务实施

1.实施要求

本任务主要包括两项操作内容：

1）根据实训场地个人安全防护设备的类型，练习使用个人安全防护设备，并学会如何正确自检安全防护设备。

2）练习使用ABC干粉灭火器，学会正确认知ABC干粉灭火器，并正确使用干粉灭火器。

2.实施准备

1）防护装备：安全防护装备。

2）车辆、台架、总成：无。

3）专用工具、设备：ABC灭火器。

4）手工工具：无。

5）辅助材料：无。

3.实施步骤

（1）个人安全防护装备使用练习

根据学习的内容，参照防护装备说明书，进行个人安全防护装备使用练习。

1）绝缘鞋。

2）绝缘手套。

3）护目镜。

（2）ABC灭火器使用练习

1）在灭火时，将干粉灭火器提到起火地点，首先提起干粉灭火器上下摆动，使干粉灭火器内的干粉变得松散。

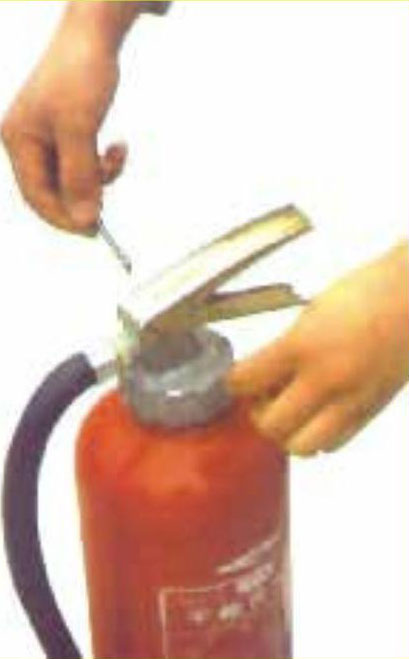

2）然后再拔掉铅封—保险销（图1-2-15），离火势5～7m处，一只手拿喷管对准火势，另一只手用力压住压把，拿喷管左右摆动，干粉在气体的压力下由喷嘴喷出，形成浓云般的粉雾而使火熄灭。

3）最后扑救地面油火时，要平射，左右摆动、使干粉掩盖火势面积，根据火势情况，漫步向火势靠近，使火势彻底扑灭（图1-2-16）。

注意事项：

1）因射程和喷射时间有限，灭火时要选准距离和角度尽量接近火源，掌握好灭火方向和角度。

2）干粉几乎没有冷却作用，要防止复燃。
