3.5 石砌体工程

3.5.1 毛石砌体

毛石砌体有毛石墙、毛石基础。

毛石墙的厚度不应小于200mm。

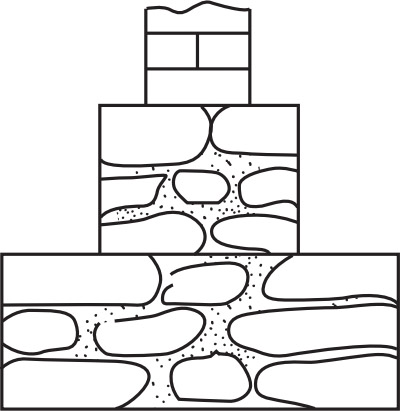

毛石基础可做成梯形或阶梯形。阶梯形毛石基础的上阶石块应至少压砌下阶石块的1/2，相邻阶梯的毛石应相互错缝搭砌，砌法如图3-32所示。

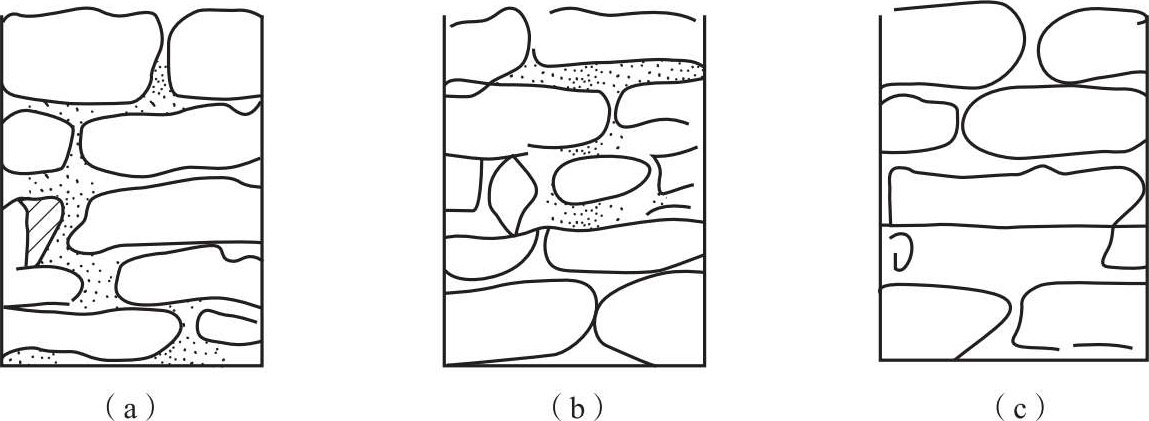

毛石砌体宜分皮卧砌，各皮石块间应利用自然形状，经敲打修整使能与先砌石块基本吻合、搭砌紧密，上下错缝，内外搭砌，不得采用外面侧立石块，中间填心的砌筑方法，中间不得有铲口石［尖石倾斜向外的石块，如图3-33（a）所示］，斧刃石［下尖上宽的三角形石块，如图3-33（b）所示］和过桥石［仅在两端搭砌的石块，如图3-33（c）所示］。

毛石砌体的灰缝厚度宜为20～30mm，石块间不得有相互接触现象。石块间较大的空隙应先填塞砂浆后用碎石块嵌实，不得采用干填碎石块或先摆碎石块后塞砂浆的做法。

砌筑毛石基础的第一皮石块应坐浆，并将大面向下。

毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。每个楼层（包括基础）砌体的最上一皮，宜选用较大的毛石砌筑。

毛石砌体必须设置拉结石。拉结石应均匀分布，相互错开，一般每0.7m ² 墙面至少设置一块，且同皮内的中距不大于2m。

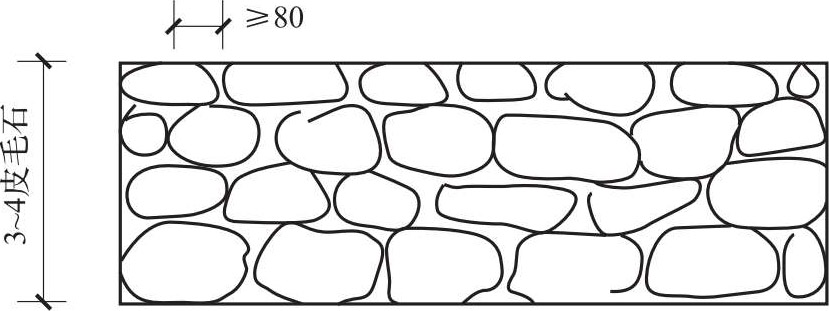

拉结石的长度：如基础的宽度或墙厚不大于400mm，则拉结石的长度应与基础宽度或墙厚相等；如基础宽度或墙厚大于400mm，可用两块拉结石内外搭接，搭接长度不应小于150mm，且其中一块长度不应小于基础宽度或墙厚的2/3。砌筑毛石挡土墙应按分层高度砌筑，每砌3～4皮为一个分层高度，每个分层高度应将顶层石块砌平，两个分层高度间分层处的错缝不得小于80mm，外露面的灰缝厚度不宜大于40mm，砌法如图3-34所示。

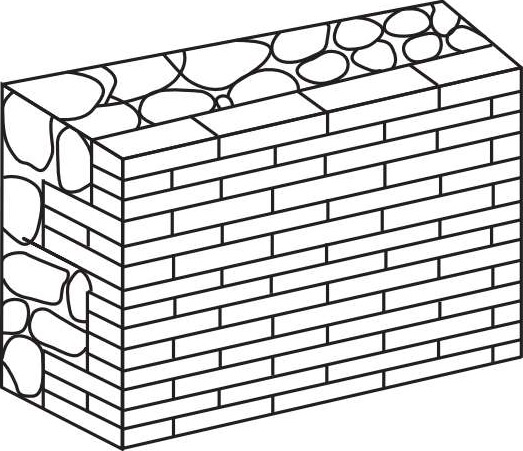

在毛石和实心砖的组合墙中，毛石砌体与砖砌体应同时砌筑，并每隔4～6皮砖用2～3皮丁砖与毛石砌体拉结砌合，两种砌体间的空隙应填实砂浆，砌法如图3-35所示。

毛石墙和砖墙相接的转角处和交接处应同时砌筑。

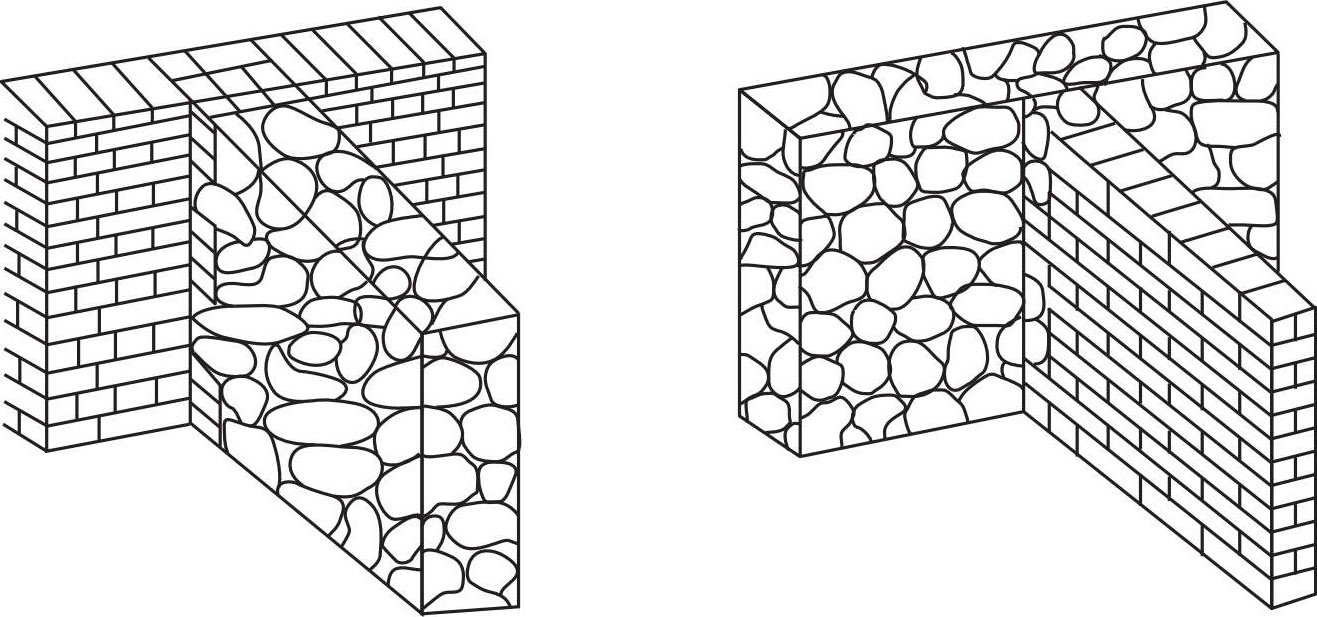

转角处应自纵墙（或横墙）每隔4～6皮砖高度引出不小于120mm与横墙（或纵墙）相接，做法如图3-36所示。

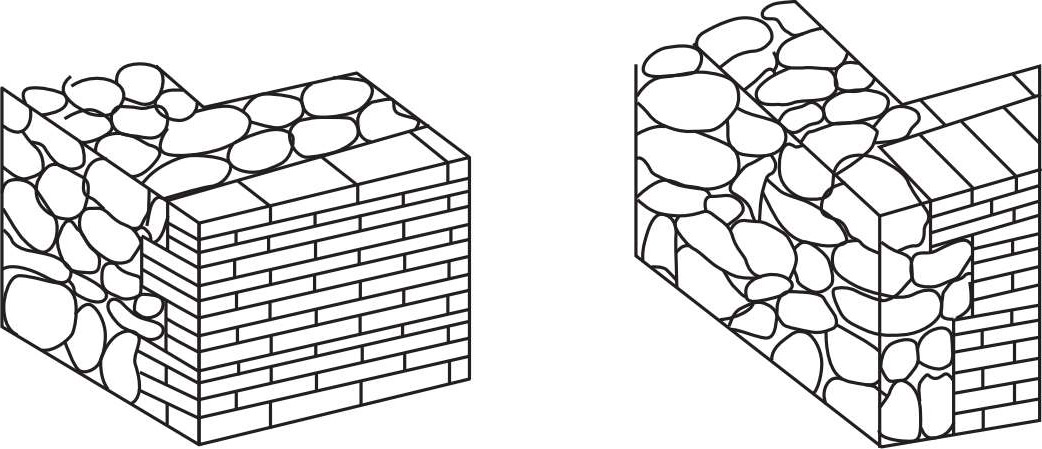

交接处应自纵墙每隔4～6皮砖高度引出不小于120mm与横墙相接，做法如图3-37所示。

毛石砌体每日的砌筑高度不应超过1.2m。

3.5.2 料石砌体

料石砌体有料石基础、料石墙和料石柱。

料石砌体是由细料石、粗料石或毛料石砌成的砌体，细料石可砌成墙和柱，粗料石、毛料石可砌成基础和墙。

料石基础可做成阶梯形，上阶料石应至少压砌下阶料石的1/3。

料石墙的厚度不应小于20mm。

砌筑料石砌体时，料石应放置平稳，砂浆铺设厚度应略高于规定灰缝厚度，如果同皮内全部采用顺砌，每砌两皮后，应砌一皮丁砌层；如同皮内采用丁顺组砌，丁砌石应交错设置，其中心间距不应大于2m。砌筑料石基础的第一皮石块应用丁砌层座浆砌筑。

料石挡土墙，当中间部分用毛石砌筑时，丁砌料石伸入毛石部分的长度不应小于200mm。

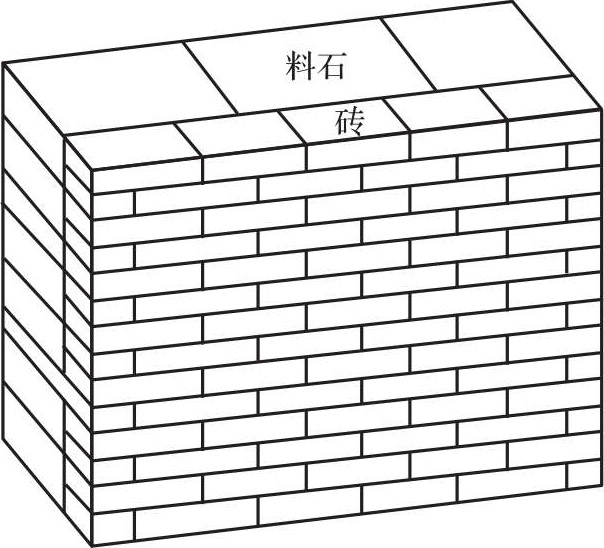

料石砌体灰缝厚度：毛料石和粗料石的灰缝厚度不宜大于20mm；细料石的灰缝厚度不宜大于5mm。在料石和毛石或砖的组合墙中，料石砌体和毛石砌体或砖砌体应同时砌筑，并每隔2～3皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度宜与组合墙厚度相同，砌法如图3-38所示。

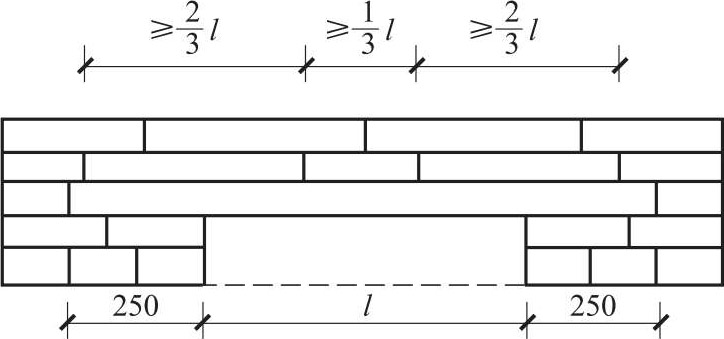

用料石作过梁，如设计无具体规定时，厚度应为200～450mm，净跨度不宜大于1.2m，两端各伸入墙内长度不应小于250mm，过梁宽度与墙厚相等，也可用双拼料石。过梁上续砌墙时，其正中石块不应小于过梁净跨度的1/3，其两旁应砌不小于2/3过梁净跨度的料石，砌法如图3-39所示。

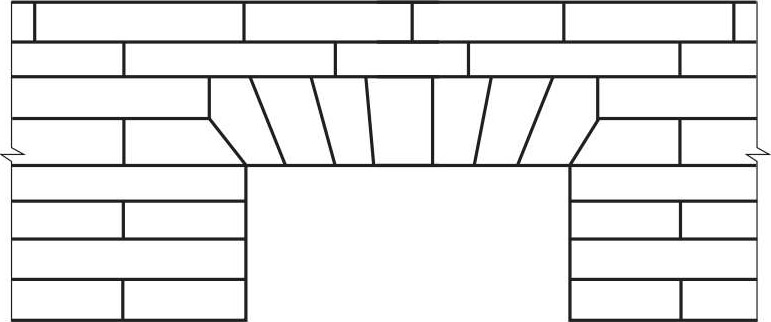

用料石作平拱，应按设计图要求加工。如设计无规定，则应加工成楔形（上宽下窄），斜度应预先设计，拱两端部的石块，在拱脚处坡度以60°为宜。平拱石块数应为单数，厚度与墙厚相等，高度为二皮料石高。拱脚处斜面应修整加工，使其与拱石相吻合。砌筑时，应先支设模板，并以两边对称地向中间砌筑，正中一块锁石要挤紧。所用砂浆不低于M10，灰缝厚度宜为5mm。拆模时，砂浆强度必须大于设计强度的70%，砌法如图3-40所示。
