1）墙体施工前必须按房屋设计图编绘小砌块平、立面排块图。排块时应根据小砌块规则、灰缝厚度和宽度、门窗洞口尺寸、过梁与圈梁或连系梁的高度、芯柱或构造柱位置、预留洞大小、管线、开关、插座敷设部位等进行对孔、错缝搭砌排列，并以主规格小砌块为主，辅以配套的辅助块。
2）各种型号、规格的小砌块备料量应依据设计图和排块图进行计算，并按施工进度计划分期、分批进入现场。
3）堆放小砌块的场地应预先夯实平整，并应有防潮和防雨、雪等排水设施。不同规格型号、强度等级的小砌块应分别覆盖堆放；堆置高度不宜超过1.6m，且不得着地堆放；堆垛上应有标志，垛间宜留适当宽度的通道。装卸时，不得翻斗卸车和随意抛掷。
4）砌入墙体内的各种建筑构配件、埋设件、钢筋网片与拉结筋等应事先预制及加工；各种金属类拉结件、支架等预埋铁件应做防锈处理，并按不同型号、规格分别存放。
5）备料时，不得使用有竖向裂缝、断裂、受潮、龄期不足的小砌块及插填聚苯板或其他绝热保温材料的厚度、位置、数量不符合墙体节能设计要求的小砌块进行砌筑。
6）小砌块表面的污物和用于芯柱及所有灌孔部位的小砌块，其底部孔洞周围的混凝土毛边应在砌筑前清理干净。
7）砌筑小砌块基础或底层墙体前，应采用经检定的钢尺校核房屋放线尺寸，允许偏差值应符合表3-10的规定。

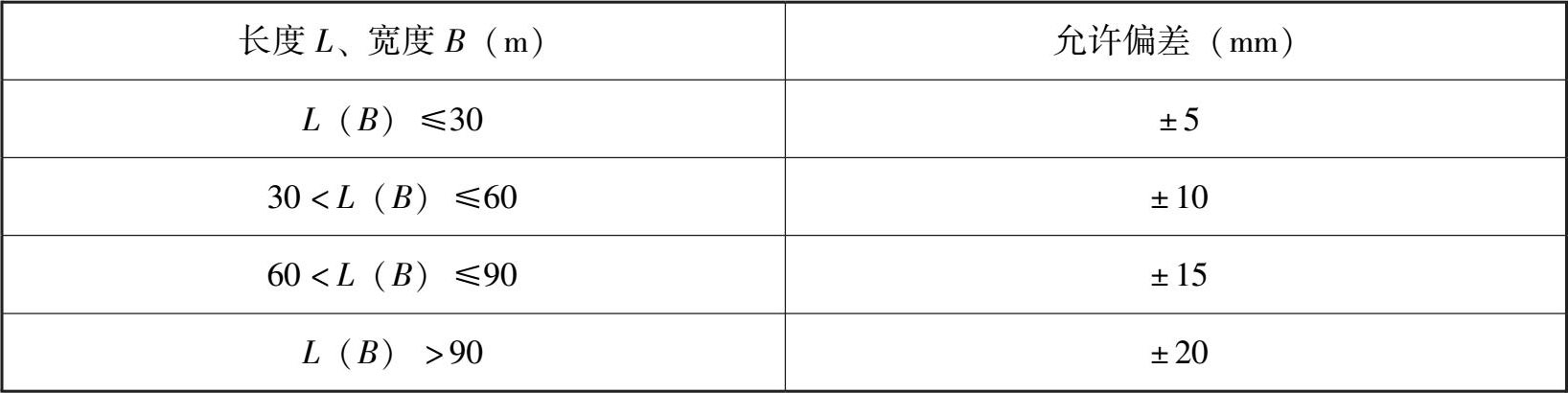

表3-10 房屋放线尺寸允许偏差
8）砌筑底层墙体前必须对基础工程按有关规定进行检查和验收。当芯柱竖向钢筋的基础插筋作为房屋避雷设施组成部分时，应用检定合格的专用电工仪表进行检测，符合要求后方可进行墙体施工。
9）配筋小砌块砌体剪力墙施工前，应按设计要求在施工现场建造与工程实体完全相同的具有代表性的模拟墙。剖解后的模拟墙质量应符合设计要求，方可正式施工。
10）编制施工组织设计时，应根据设计按表3-11要求确定小砌块砌体施工质量控制等级。

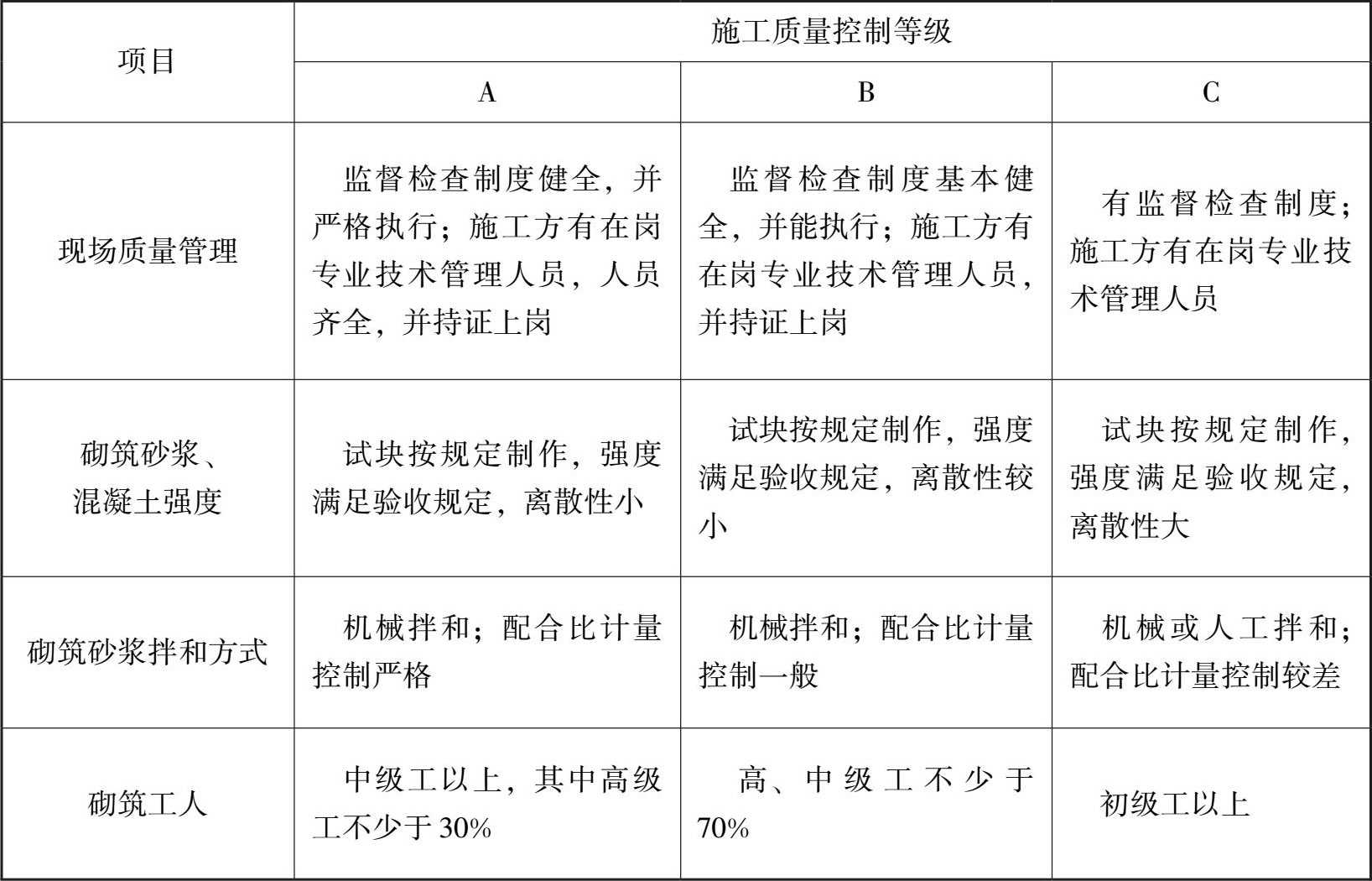

表3-11 小砌块砌体施工质量控制等级
注：1.砌筑砂浆与混凝土强度的离散性大小，应按强度标准差确定。
2.配筋小砌块砌体的施工质量控制等级不允许采用C级；对配筋小砌块砌体高层建筑宜采用A级。
1）砌块排列时，必须根据砌块尺寸和垂直灰缝的宽度和水平灰缝的厚度计算砌块砌筑皮数和排数，以保证砌体的尺寸；砌块排列应按设计要求，从基础面开始排列，尽可能采用主规格和大规格砌块，以提高台班产量。
2）外墙转角处和纵横墙交接处，砌块应分皮咬槎，交错搭砌，以增加房屋的刚度和整体性。

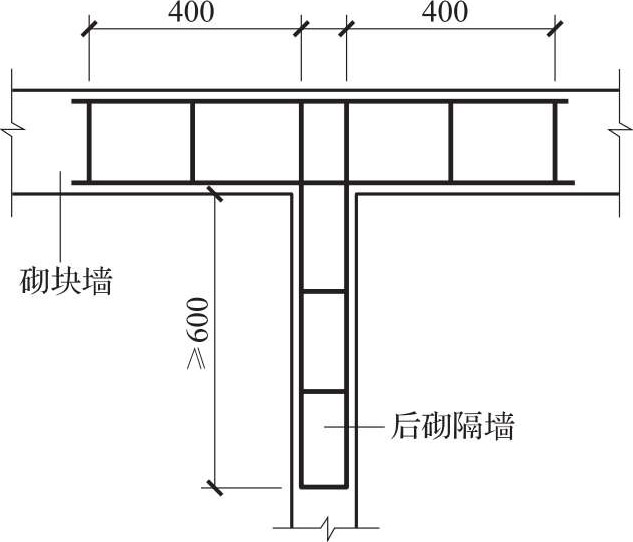

图3-23 砌块墙与后砌隔墙交接处钢筋网片
3）砌块墙与后砌隔墙交接处，应沿墙高每隔400mm在水平灰缝内设置不少于2 φ 4、横筋间距不大于200mm的焊接钢筋网片，钢筋网片伸入后砌隔墙内不应小于600mm（图3-23）。
4）砌块排列应对孔错缝搭砌，搭砌长度不应小于90mm，如果搭接错缝长度满足不了规定的要求，应采取压砌钢筋网片或设置拉结筋等措施，具体构造按设计规定。
5）对设计规定或施工所需要的孔洞口、管道、沟槽和预埋件等，应在砌筑时预留或预埋，不得在砌筑好的墙体上打洞、凿槽。
6）砌体的垂直缝应与门窗洞口的侧边线相互错开，不得同缝，错开间距应大于150mm，且不得采用砖镶砌。
7）砌体水平灰缝厚度和垂直灰缝宽度一般为10mm，但不应大于12mm，也不应小于8mm。
8）在楼地面砌筑一皮砌块时，应在芯柱位置侧面预留孔洞。为便于施工操作，预留孔洞的开口一般应朝向室内，以便清理杂物、绑扎和固定钢筋。
9）设有芯柱的T形接头砌块第一皮至第六皮排列平面，见图3-24。第七皮开始又重复第一皮至第六皮的排列，但不用开口砌块，其排列立面见图3-25。设有芯柱的L形接头第一皮砌块排列平面，见图3-26。

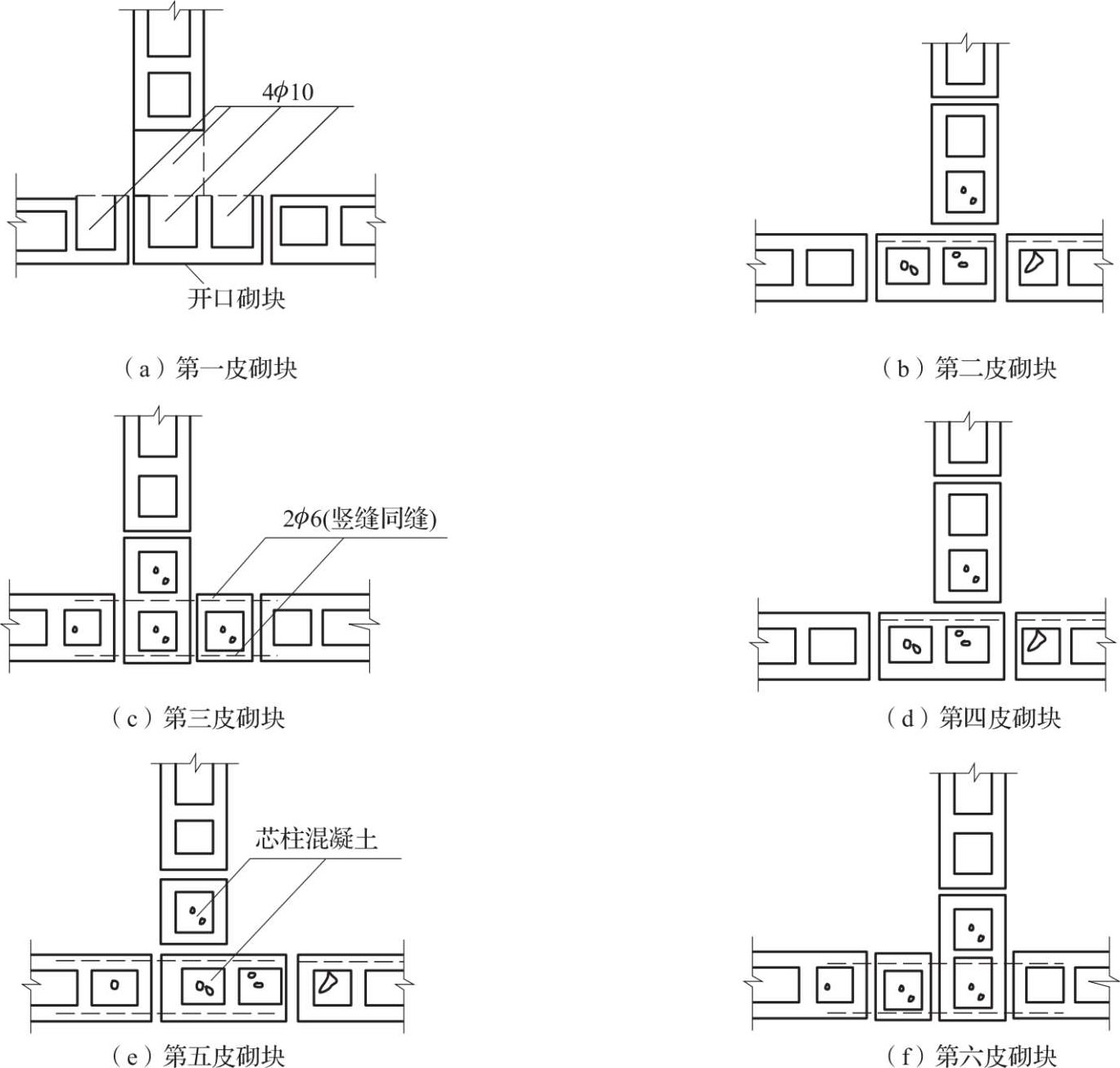

图3-24 T形芯柱接头砌块排列平面图
图3-25 T形芯柱接头砌块排列立面图

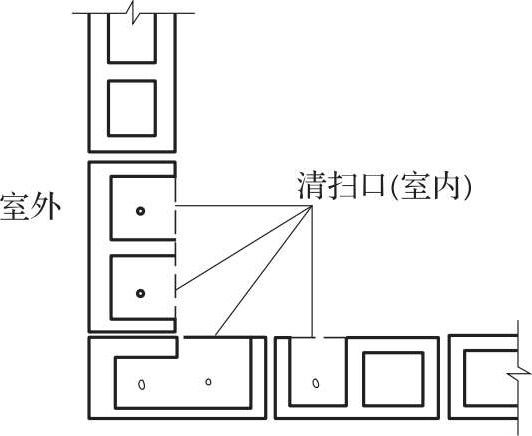

图3-26 L形芯柱接头第一皮砌块排列平面图
1）纵横墙交接处孔洞应设置混凝土芯柱。在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置钢筋混凝土芯柱。
2）五层及五层以上的房屋，应在上述的部位设置钢筋混凝土芯柱。
1）芯柱截面不宜小于120mm×120mm，宜采用不低于Cb20的灌孔混凝土灌实。
2）钢筋混凝土芯柱每孔内插竖筋不应小于1 φ 10，底部应伸入室内地坪下500mm或与基础圈梁锚固，顶部应与屋盖圈梁锚固。
3）在钢筋混凝土芯柱处，沿墙高每隔400mm应设 φ 4钢筋网片拉结，每边伸入墙体不应小于600mm。
4）芯柱应沿房屋全高贯通，并与各层圈梁整体现浇。
5）小砌块砌体房屋采用芯柱做法时，应按表3-12的要求设置钢筋混凝土芯柱，并应满足下列要求：
①混凝土砌块砌体墙纵横墙交接处、墙段两端和较大洞口两侧宜设置不少于单孔的芯柱。
②有错层的多层房屋，错层部位应设置墙，墙中部的钢筋混凝土芯柱间距宜适当加密，在错层部位纵横墙交接处宜设置不少于4孔的芯柱。
③房屋层数或高度等于或接近表3-13中限值时，纵、横墙内芯柱间距尚应符合下列要求：
a.底部1/3楼层横墙中部的芯柱间距，6度时不宜大于2m；7、8度时不宜大于1.5m；9度时不宜大于1.0m。
b.当外纵墙开间大于3.9m时，应另设加强措施。
④对外廊式和单面走廊式的房屋、横墙较少的房屋、各层横墙很少的房屋，尚应按表3-12的要求设置芯柱。

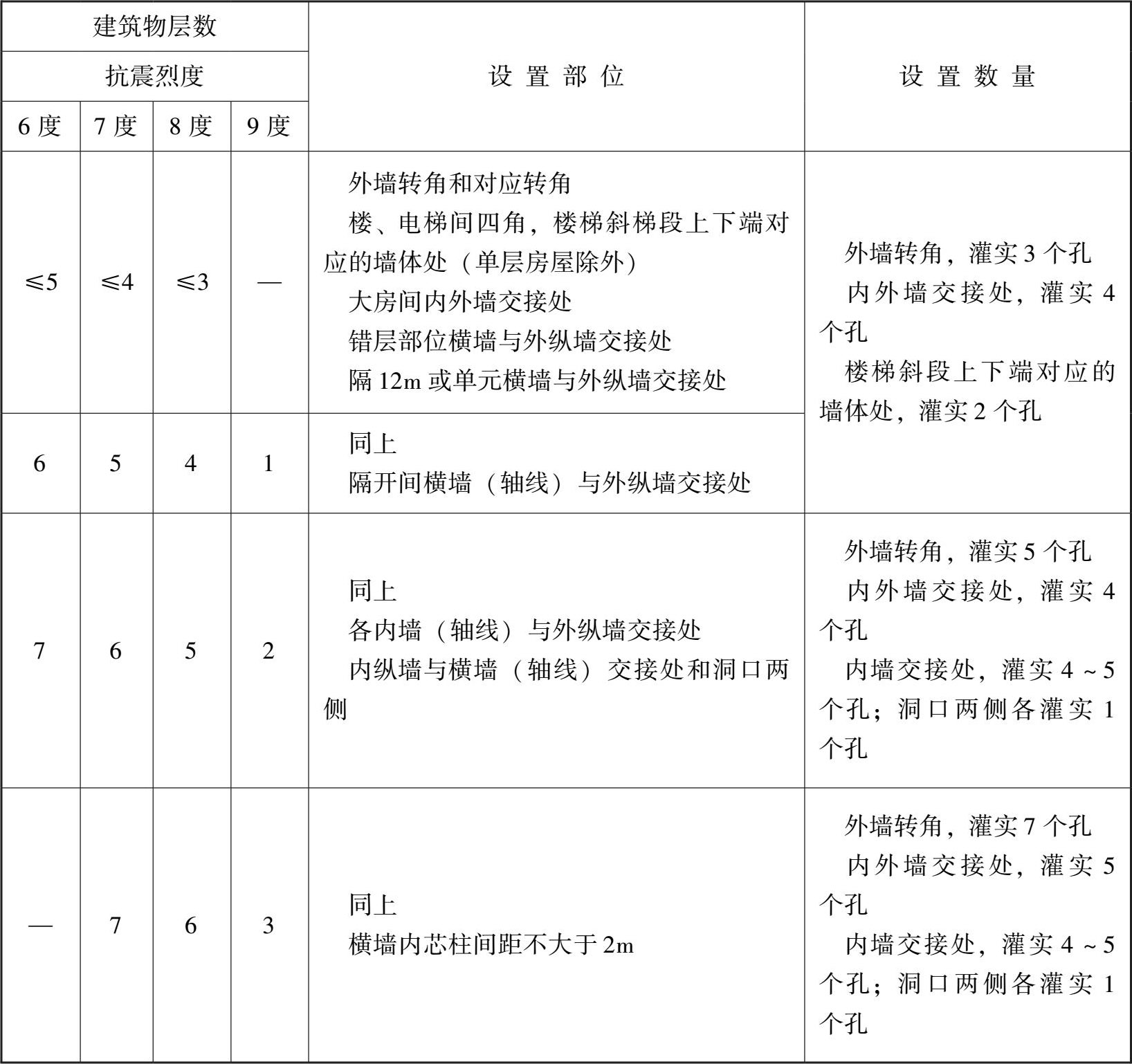

表3-12 小砌块砌体房屋芯柱设置要求
注：1.外墙转角、内外墙交接处、楼电梯间四角等部位，应允许采用钢筋混凝土构造柱替代部分芯柱。
2.当按相关规定确定的层数超出本表范围，芯柱设置要求不应低于表中相应烈度的最高要求且宜适当提高。

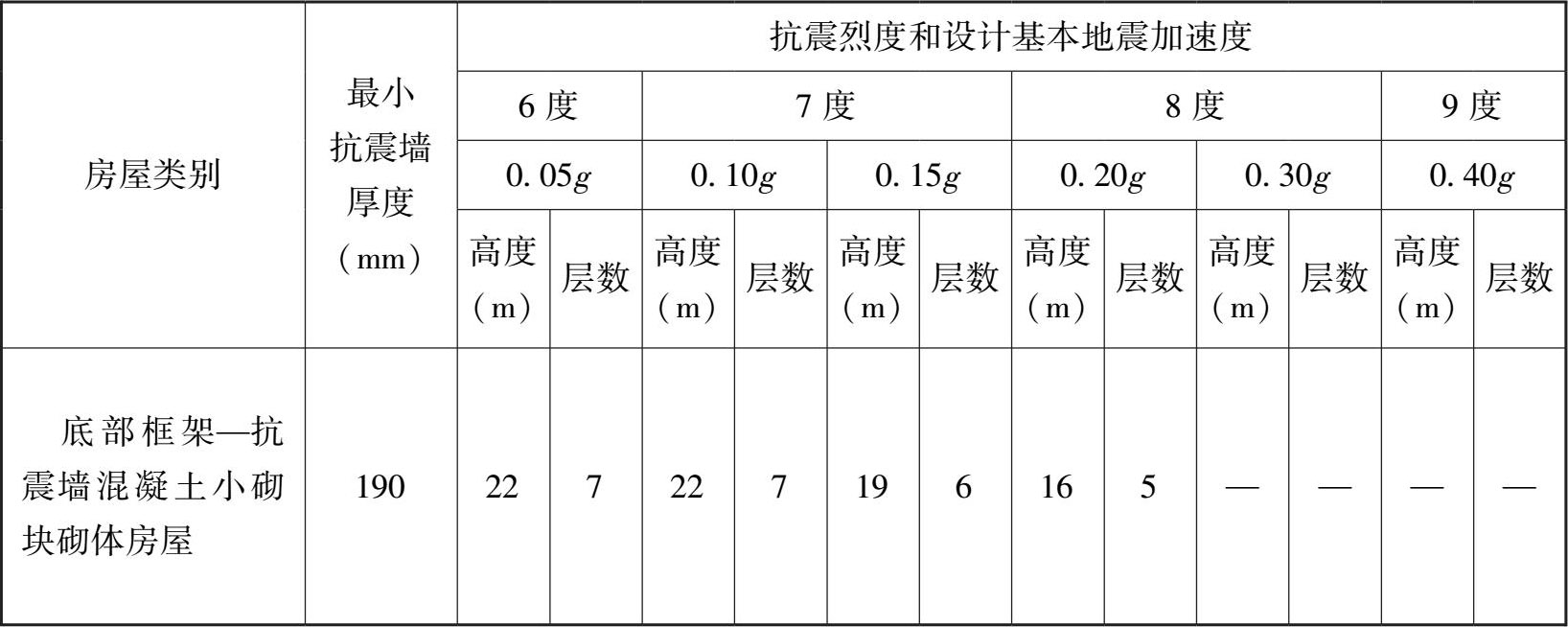

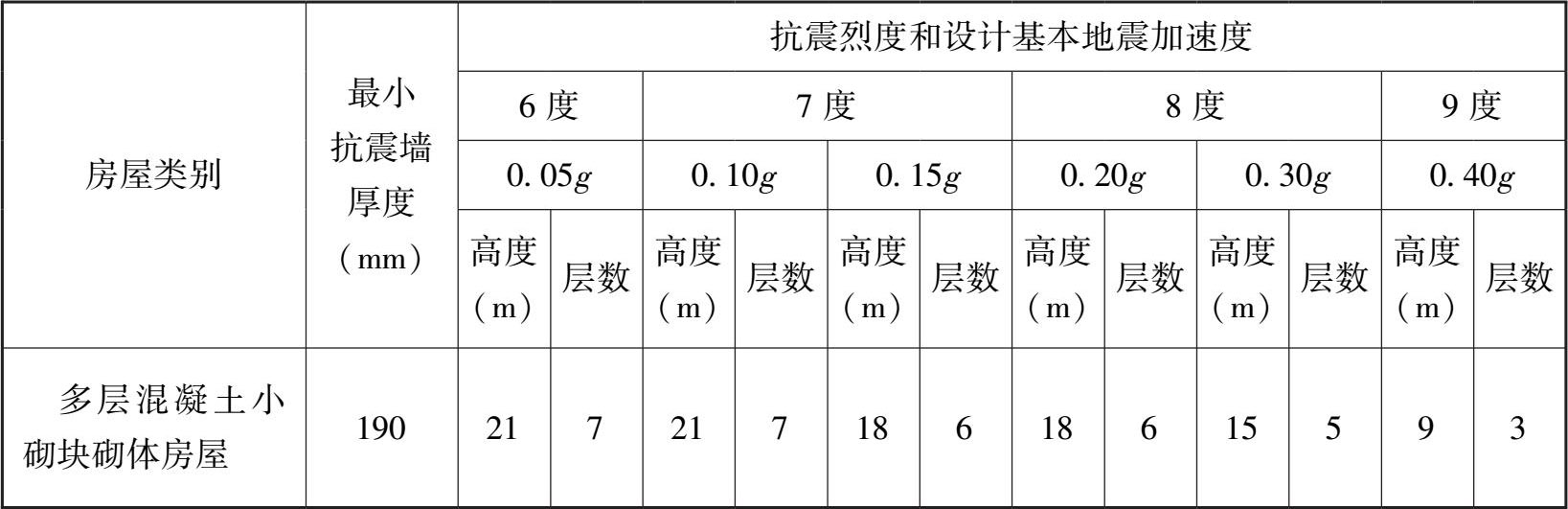

表3-13 房屋的层数和总高度限值
续表3-13
注：1.房屋的总高度指室外地面到主要屋面板板顶或檐口的高度，半地下室从地下室室内地面算起，全地下室和嵌固条件好的半地下室应允许从室外地面算起；对带阁楼的坡屋面应算到山尖墙的1/2高度处。
2.室内外高差大于0.6m时，房屋总高度应允许比表中的数据适当增加，但增加量应少于1.0m。
3.乙类的多层砌体房屋仍按本地区设防烈度查表，其层数应减少一层且总高度应降低3m；不应采用底部框架—抗震墙砌体房屋。
4.本表小砌块砌体房屋不包括配筋小砌块砌体抗震墙房屋。
6）小砌块砌体房屋的芯柱，尚应符合下列构造要求：
①小砌块砌体房屋芯柱截面不宜小于120mm×120mm。
②芯柱混凝土强度等级，不应低于Cb20。
③芯柱的竖向插筋应贯通墙身且与圈梁连接；插筋不应小于1 φ 12，6、7度时超过5层、8度时超过4层和9度时，插筋不应小于1 φ 14。
④芯柱混凝土应贯通楼板，当采用装配式钢筋混凝土楼盖时，应采用贯通措施（图3-27）。
⑤芯柱应伸入室外地面下500mm或与埋深小于500mm的基础圈梁相连。

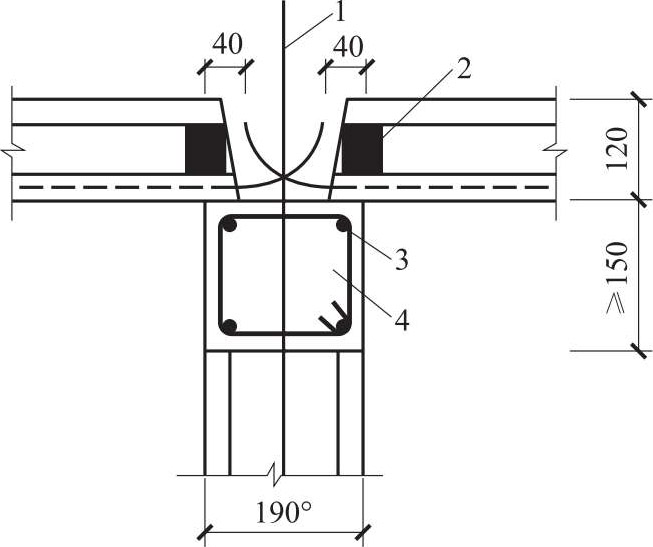

图3-27 芯柱贯穿楼板的构造
1—芯柱插筋；2—堵头；3—1 φ 8；4—圈梁
混凝土空心小砌块墙的立面组砌形式仅有全顺一种，上、下竖向相互错开190mm；双排小砌块墙横向竖缝也应相互错开190mm，见图3-28。
混凝土空心小砌块宜采用铺灰反砌法进行砌筑。先用大铲或瓦刀在墙顶上摊铺砂浆，铺灰长度不宜超过800mm，再在已砌砌块的端面上刮砂浆，双手端起小砌块，并使其底面向上，摆放在砂浆层上，并与前一块挤紧，并使上下砌块的孔洞对准，挤出的砂浆随手刮去。若使用一端有凹槽的砌块时，应将有凹槽的一端接着平头的一端砌筑。

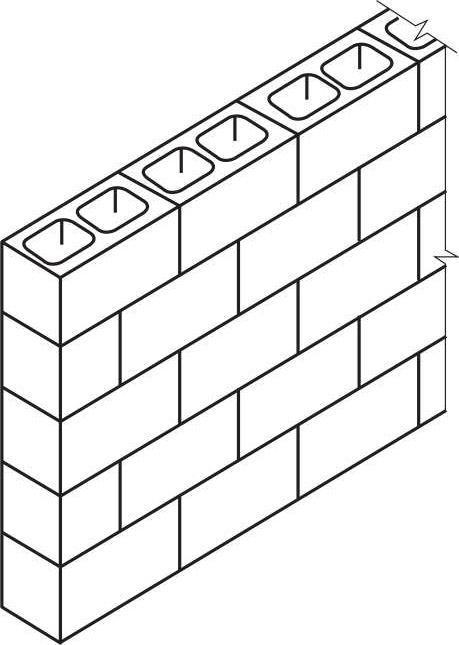

图3-28 混凝土空心小砌块墙的立面组砌形式
1）小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T形交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块（尺寸为290mm×190mm×190mm，一头开口），所有露端面用水泥砂浆抹平，见图3-29。

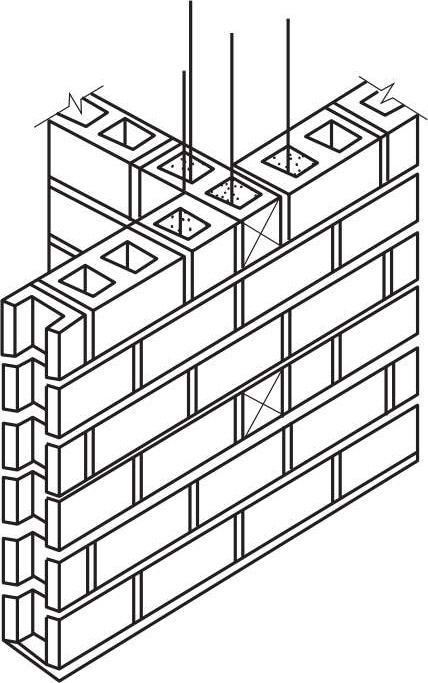

图3-29 小砌块墙转角处及T字交接处砌法

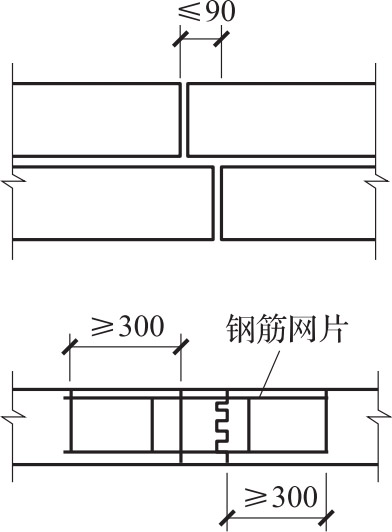

2）小砌块应对孔错缝搭砌。上下皮小砌块竖向灰缝相互错开190mm。个别情况当无法对孔砌筑时，普通混凝土小砌块错缝长度不应小于90mm，轻骨料混凝土小砌块错缝长度不应小于120mm；当不能保证此规定时，应在水平灰缝中设置2 φ 4钢筋网片，钢筋网片每端均应超过该垂直灰缝，其长度不得小于300mm，见图3-30。
3）砌块应逐块铺砌，采用满铺、满挤法。灰缝应做到横平竖直，全部灰缝均应填满砂浆。水平灰缝宜用坐浆满铺法。垂直缝可先在砌块端头铺满砂浆（即将砌块铺浆的端面朝上依次紧密排列），然后将砌块上墙挤压至要求的尺寸；也可在砌好的砌块端头刮满砂浆，然后将砌块上墙进行挤压，直至所需尺寸。
4）砌块砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平”。同时应随时进行检查，做到随砌随查随纠正，以便返工。
5）每当砌完一块，应随后进行灰缝的勾缝（原浆勾缝），勾缝深度一般为3～5mm。
图3-30 水平灰缝中拉结筋
6）外墙转角处严禁留直槎，宜从两个方向同时砌筑。墙体临时间断处应砌成斜槎。斜槎长度不应小于高度的2/3。如留斜槎有困难，除外墙转角处及抗震设防地区，墙体临时间断处不应留直槎外，可从墙面伸出200mm砌成阴阳槎，并沿墙高每三皮砌块（600mm）设拉结钢筋或钢筋网片，拉结钢筋用两根直径6mm的HPB300级钢筋；钢筋网片用 φ 4的冷拔钢丝。埋入长度从留槎处算起，每边均不小于600mm，见图3-31。

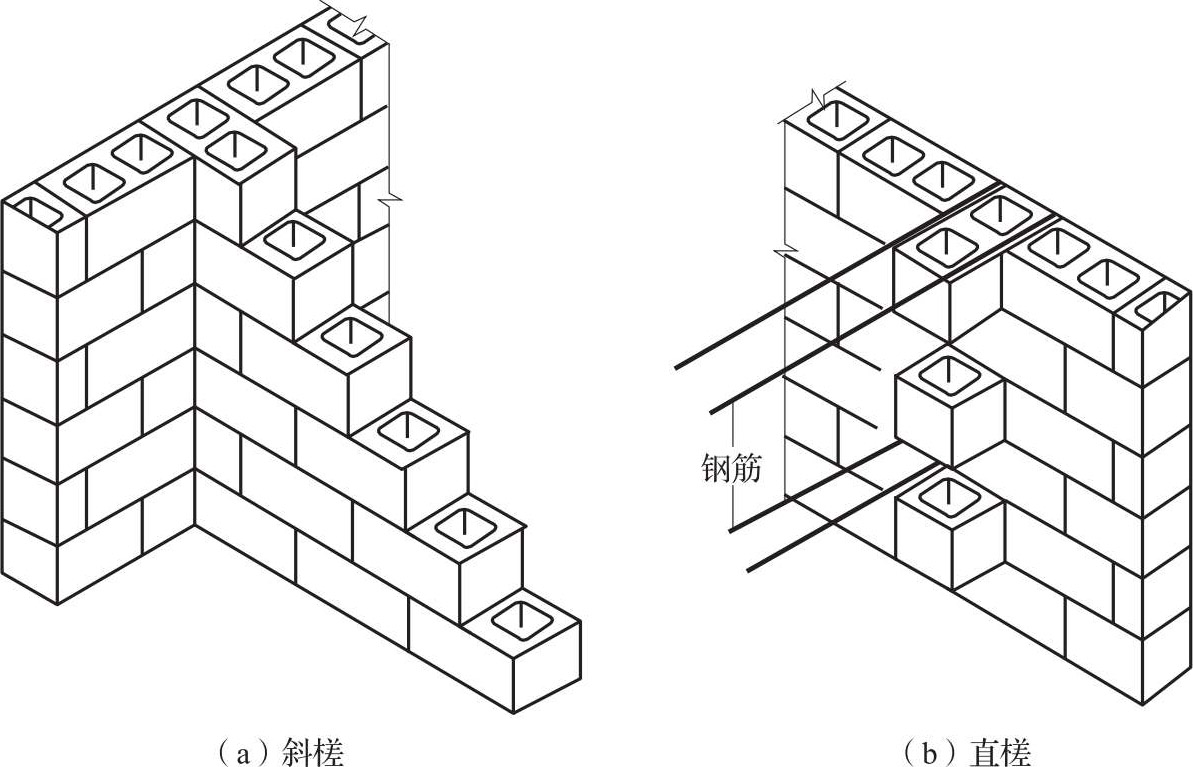

图3-31 小砌块砌体斜槎和直槎
7）小砌块用于框架填充墙时，应与框架中预埋的拉结钢筋连接。当填充墙砌至顶面最后一皮，与上部结构相接处宜用实心小砌块（或在砌块孔洞中填Cb15混凝土）斜砌挤紧。
对设计规定的洞口、管道、沟槽和预埋件等，应在砌筑时预留或预埋，严禁在砌好的墙体上打凿。在小砌块墙体中不得留水平沟槽。
8）小砌块墙体内不宜留脚手眼，如必须留设时，可用190mm×190mm×190mm小砌块侧砌，利用其孔洞作脚手眼，墙体完工后用C15混凝土填实。但在墙体下列部位不得留设脚手眼：
①过梁上与过梁呈60°角的三角形范围及过梁净跨度1/2的高度范围内。
②宽度小于1m的窗间墙。
③梁或梁垫下及其左右各500mm范围内。
④门窗洞口两侧石砌体300mm，其他砌体200mm范围内，转角处石砌体600mm，砌体450mm范围内。
⑤设计不允许设置脚手眼的部位。
9）安装预制梁、板时，必须坐浆垫平，不得干铺。当设置滑动层时，应按设计要求处理。板缝应按设计要求填实。
砌体中设置的圈梁应符合设计要求，圈梁应连续地设置在同一水平上，并形成闭合状，且应与楼板（屋面板）在同一水平面上，或紧靠楼板底（屋面板底）设置；当不能在同一水平上闭合时，应增设附加圈梁，其搭接长度应不小于圈梁距离的两倍，同时也不得小于1m；当采用槽形砌块制作组合圈梁时，槽形砌块应采用强度等级不低于Mb10的砂浆砌筑。
10）对墙体表面的平整度和垂直度、灰缝的均匀程度及砂浆饱满程度等，应随时检查并校正所发现的偏差。在砌完每一楼层以后，应校核墙体的轴线尺寸和标高，在允许范围内的轴线和标高的偏差，可在楼板面上予以校正。
1）每根芯柱的柱脚部位应采用带清扫口的U型、E型或C型等异型小砌块砌筑。
2）砌筑中应及时清除芯柱孔洞内壁及孔道内掉落的砂浆等杂物。
3）芯柱的纵向钢筋应采用带肋钢筋，并从每层墙（柱）顶向下穿入小砌块孔洞，通过清扫口与从圈梁（基础圈梁、楼层圈梁）或连系梁伸出的竖向插筋绑扎搭接。搭接长度应符合设计要求。
4）用模板封闭清扫口时，应有防止混凝土漏浆的措施。
5）灌筑芯柱的混凝土前，应先浇50mm厚与灌孔混凝土成分相同不含粗骨料的水泥砂浆。
6）芯柱的混凝土应待墙体砌筑砂浆强度等级达到1MPa及以上时，方可浇灌。
7）芯柱的混凝土坍落度不应小于90mm；当采用泵送时，坍落度不宜小于160mm。
8）芯柱的混凝土应按连续浇灌、分层捣实的原则进行操作，直浇至离该芯柱最上一皮小砌块顶面50mm止，不得留施工缝。振捣时，宜选用微型行星式高频振动棒。
9）芯柱沿房屋高度方向应贯通。当采用预制钢筋混凝土楼板时，其芯柱位置处的每层楼面应预留缺口或设置现浇钢筋混凝土板带。
10）芯柱的混凝土试件制作、养护和抗压强度取值应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204—2015的规定。混凝土配合比变更时，应相应制作试块。施工现场实测检验宜采用锤击法敲击芯柱外表面。必要时，可采用钻芯法或超声法检测。
