1）施工需用材料及施工工具，如淋石灰膏、淋黏土膏、筛砂、木砖或锚固件，支过梁模板、油毛毡、钢筋砖过梁及直槎所需的拉结钢筋等材料；运砖车、运灰车、大小灰槽、水桶、靠尺、水平尺、百格网、线坠、小白线等工具应在砌筑前准备好。
2）砖要按规定及时进场，按砖的外观、几何尺寸、强度等级进行验收，并应检查出厂合格证。在常温情况下，黏土砖应在砌筑前1～2d浇水湿润，以免在砌筑时由于砖吸收砂浆中的大量水分，降低砂浆流动性，砌筑困难，使砂浆的黏结强度受到影响。但也要注意不能将砖浇得过湿，以水浸入砖内深度10～15mm为宜。过湿或者过干都会影响施工速度和施工质量。如果由于天气酷热，砖面水分蒸发过快，操作时揉压困难，也可在脚手架上进行二次浇水。
3）砌筑房屋墙体时，应事先准备好皮数杆。皮数杆上应划出主要部位的标高，如：防潮层、窗台、门口过梁、凹凸线脚、挑檐、梁垫、楼板位置和预埋件以及砖的行数。砖的行数应按砖的实际厚度和水平灰缝的允许厚度来确定。水平灰缝和立缝一般为10mm，不应小于8mm，也不应大于12mm。
4）墙体砌筑前将基础顶面的泥土、灰砂、杂物等清扫干净后，在皮数杆上拉线检查基础顶面标高。如基础顶面高低不平，高低差小于5cm时应打片砖铺M10水泥砂浆找平；高低差大于5cm时，应用强度等级在C10以上的细石混凝土找平。然后按龙门板上给定的轴线及图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的宽度线和轴线。
5）砌筑前，必须按施工组织设计所确定的垂直和水平运输方案，组织机械进场和做好机械的架设工作。与此同时，还要准备好脚手工具，搭设好搅拌棚，安设好搅拌机等。

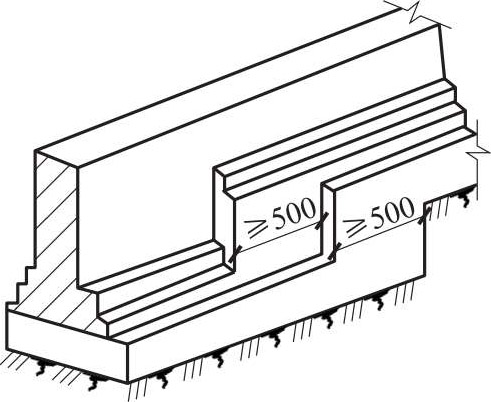

图3-10 砖基础高低接头处砌法
砖基础砌筑前，应先检查垫层施工是否符合质量要求，然后将垫层表面的浮土及垃圾清除干净。砌基础时可依皮数杆先砌几皮转角及交接处部分的砖，然后在其间拉准线砌中间部分。如果砖基础不在同一深度，则应先由底往上砌筑。在砖基础高低台阶接头处，下台面台阶要砌一定长度（一般不小于500mm）实砌体，砌到上面后和上面的砖一起退台，如图3-10所示。基础墙的防潮层，如果设计无具体要求，宜用1∶2.5的水泥砂浆加适量的防水剂铺设，其厚度一般为20mm。抗震设防地区的建筑物，不用油毡做基础墙的水平防潮层。
1）全墙砌砖应平行砌起，砖层必须水平，砖层正确位置除用皮数杆控制外，每楼层砌完后必须校对一次水平、轴线和标高，在允许偏差范围内，其偏差值应在基础或楼板顶面调整。
2）砖墙的水平灰缝应平直，灰缝厚度一般为10mm，不宜小于8mm，也不宜大于12mm。竖向灰缝应垂直对齐，对不齐而错位，称为游丁走缝，影响墙体外观质量。为保证砖块均匀受力和使块体紧密结合，要求水平灰缝砂浆饱满，厚薄均匀。砂浆的饱满程度以砂浆饱满度表示，用百格网检查，要求饱满度达到80%以上。竖向灰缝应饱满，可避免透风漏雨，改善保温性能。
3）砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。在抗震设防烈度为8度及8度以上地区，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，普通砖砌体斜槎水平投影长度不应小于高度的2/3（图3-11），多孔砖砌体的斜槎长高比不应小于1/2。斜槎高度不得超过一步脚手架的高度。
非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：
①每120mm墙厚放置1 φ 6拉结钢筋（120mm厚墙应放置2 φ 6拉结钢筋）。
②间距沿墙高不应超过500mm，且竖向间距偏差不应超过100mm。
③埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度的地区，不应小于1000mm。
④末端应有90°弯钩（图3-12）。

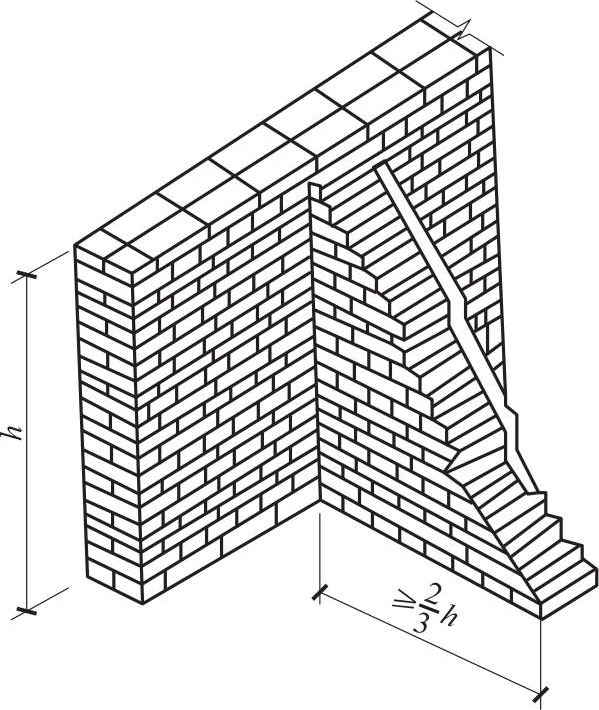

图3-11 斜槎图

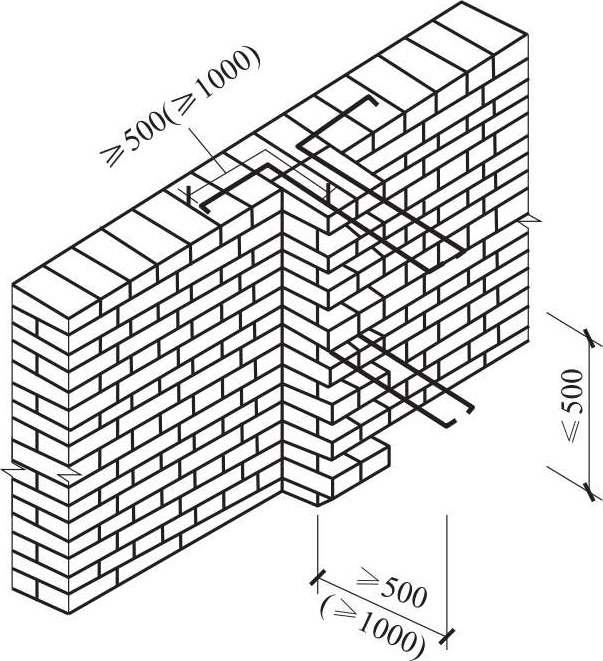

图3-12 直槎
隔墙与墙或柱如不同时砌筑而又不留成斜槎时，可于墙或柱中引出阳槎，并于墙或柱的灰缝中预埋拉结筋（其构造与上述相同，但每道不得少于2根）。抗震设防地区建筑物的隔墙，除应留阳槎外，沿墙高每500mm配置2 φ 6钢筋与承重墙或柱拉结，伸入每边墙内的长度不应小于500mm。
砖砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。
4）宽度小于1m的窗间墙，应选用整砖砌筑，半砖和破损的砖，应分散使用于墙心或受力较小部位。
5）不得在下列墙体或部位设置脚手眼：
①120mm厚墙、清水墙、料石墙、独立柱和附墙柱。
②过梁上与过梁成60°角的三角形范围及过梁净跨度1/2的高度范围内。
③宽度小于1m的窗间墙。
④门窗洞口两侧石砌体300mm，其他砌体200mm范围内；转角处石砌体600mm，其他砌体450mm范围内。
⑤梁或梁垫下及其左右各500mm的范围内。
⑥设计不允许设置脚手眼的部位。
⑦轻质墙体。
⑧夹心复合墙外叶墙。
6）在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。抗震设防烈度为9度的地区建筑物的临时施工洞口位置，应会同设计单位确定。临时施工洞口应做好补砌。
7）240mm厚承重墙的每层墙的最上一皮砖，砖砌体的阶台水平面上及挑出层，应整砖丁砌；隔墙与填充墙的顶面与上层结构的接触处，宜用侧砖或立砖斜砌挤紧。
8）设有钢筋混凝土构造柱的抗震多层砖混结构房屋，应先绑扎构造柱钢筋，然后砌砖墙，最后浇筑混凝土。墙与柱应沿高度方向每500mm设2 φ 6钢筋（一砖墙），每边伸入墙内的长度不应小于1m；构造柱应与圈梁连接；砖墙应砌成马牙槎，每一个马牙槎沿高度方向的尺寸不超过300mm或五皮砖高，马牙槎从每层柱脚开始，应先退后进，进退相差1/4砖，如图3-13所示。该层构造柱混凝土浇完之后，才能进行上一层的施工。

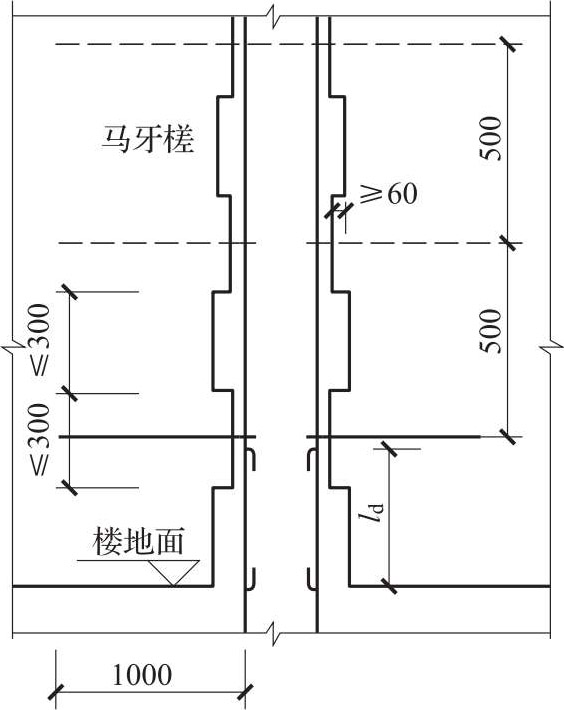

图3-13 构造柱拉结钢筋布置及马牙槎示意图
9）砖砌体相邻工作段的高度差，不得超过楼层的高度，也不宜大于4m。工作段的分段位置宜设在伸缩缝、沉降缝、防震缝或门窗洞口处。砌体临时间断处的高度差不得超过一步脚手架的高度。
10）砖墙每天砌筑高度以不超过1.8m为宜，雨天施工时，每天砌筑高度不宜超过1.2m。
11）尚未施工楼面或屋面的墙或柱，其抗风允许自由高度不得超过表3-9的规定。如超过表中限值时，必须采用临时支撑等有效措施。
表3-9 墙、柱的允许自由高度（m）
注：1.本表适用于施工处相对标高 H 在10m范围的情况。如10m＜ H ≤15m，15m＜ H ≤20m时，表中的允许自由高度应分别乘以0.9、0.8的系数；如 H ＞20m时，应通过抗倾覆验算确定其允许自由高度。
2.当所砌筑的墙有横墙或其他结构与其连接，而且间距小于表中相应墙、柱的允许自由高度的2倍时，砌筑高度可不受本表的限制。
3.当砌体密度小于1300kg/m 3 时，墙和柱的允许自由高度应另行验算确定。
空心砖墙砌筑前应试摆，在不够整砖处，如无半砖规格，可用普通黏土砖补砌。承重空心砖的孔洞应呈垂直方向砌筑，且长圆孔应顺墙方向。非承重空心砖的孔洞应呈水平方向砌筑。非承重空心砖墙，其底部应至少砌三皮实心砖，在门口两侧一砖长范围内，也应用实心砖砌筑。半砖厚的空心砖隔墙，如墙较高，应在墙的水平灰缝中加设2 φ 8钢筋或每隔一定高度砌几皮实心砖带。
砖平拱应用不低于MU7.5的砖与不低于M5.0的砂浆砌筑。砌筑时，在过梁底部支设模板，模板中部应有1%的起拱。过梁底模板应待砂浆强度达到设计强度50%以上，方可拆除。砌筑时，应从两边对称向中间砌筑。
钢筋砖过梁其底部配置3 φ 6～ φ 8钢筋，两端伸入墙内不应少于240mm，并有90°弯钩埋入墙的竖缝内。在过梁的作用范围内（不少于六皮砖高度或过梁跨度的1/4高度范围内），应用M5.0砂浆砌筑。砌筑前，先在模板上铺设30mm厚1∶3水泥砂浆层，将钢筋置于砂浆层中，均匀摆开，接着逐层平砌砖层，最下一皮应丁砌，如图3-14所示。

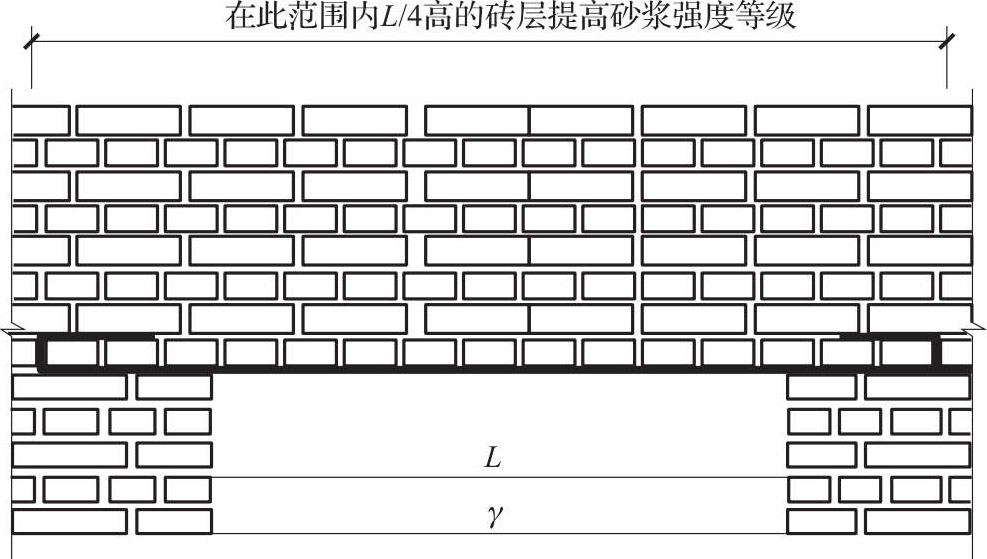

图3-14 钢筋砖过梁
砖砌体的组砌要求：上下错缝，内外搭接，以保证砌体的整体性；同时组砌要有规律，少砍砖，以提高砌筑效率，节约材料。
（1）满顺满丁。满顺满丁砌法，是一皮中全部顺砖与一皮中全部丁砖间隔砌成，上下皮间的竖缝相互错开1/4砖，如图3-15（a）所示。这种砌体中无任何通缝，而且丁砖数量较多，能增强横向拉结力且砌筑效率高，多用于一砖厚墙体的砌筑。但当砖的规格参差不齐时，砖的竖缝就难以整齐。
（2）三顺一丁。三顺一丁砌法是三皮中全部顺砖与一皮中全部丁砖间隔砌成。上下皮顺砖间竖缝错开1/2砖长，上下皮顺砖与丁砖间竖缝错开1/4砖长，如图3-15（b）所示。这种砌筑方法由于顺砖较多，砌筑效率较高，便于高级工带低级工和充分将好砖用于外皮，该组砌法适用于砌一砖和一砖以上的墙体。
（3）顺砌法。各皮砖全部用顺砖砌筑，上下两皮间竖缝搭接为1/2砖长。此种方法仅用于半砖隔断墙。
（4）丁砌法。各皮砖全部用丁砖砌筑，上下皮竖缝相互错开1/4砖长。这种砌法一般多用于砌筑圆形水塔、圆仓、烟囱等。
（5）梅花丁。梅花丁又称砂包式、十字式。梅花丁砌法是每皮中丁砖与顺砖相隔，上皮丁砖中坐于下皮顺砖，上下皮间竖缝相互错开1/4砖长，如图3-15（c）所示。这种砌法内外竖缝每皮都能错开，故整体性较好，灰缝整齐，而且墙面比较美观，但砌筑效率较低，宜用于砌筑清水墙，或当砖规格不一致时，采用这种砌法较好。

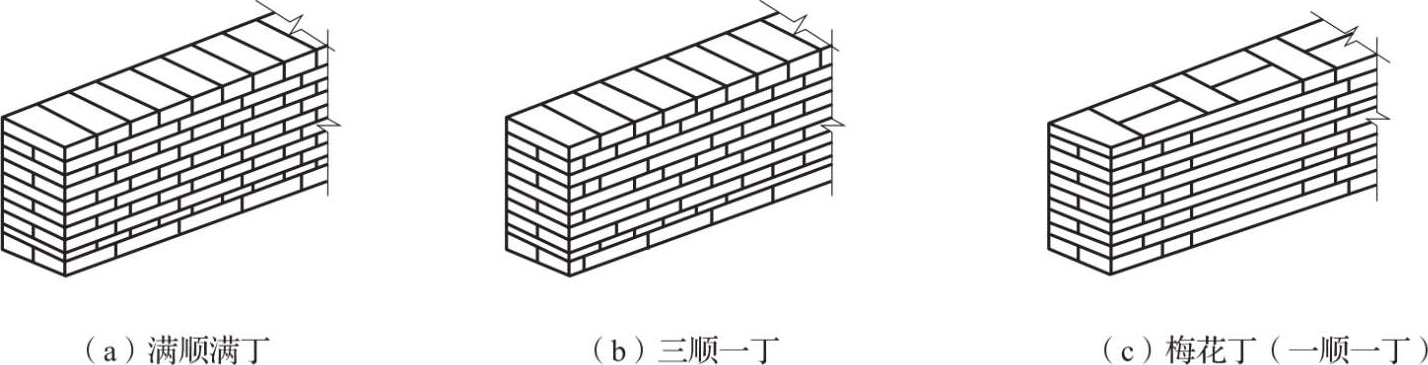

图3-15 砖墙组砌形式
为了使砖墙的转角处各皮间竖缝相互错开，必须在外角处砌七分头砖（即3/4砖长）。当采用满顺满丁组砌时，七分头的顺面方向依次砌顺砖，丁面方向依次砌丁砖，如图3-16（a）所示。砖墙的丁字接头处，应分皮相互砌通，内角相交处竖缝应错开1/4砖长，并在横墙端头处加砌七分头砖，如图3-16（b）所示。砖墙的十字接头处，应分皮相互砌通，交角处的竖缝相互错开1/4砖长，如图3-16（c）所示。

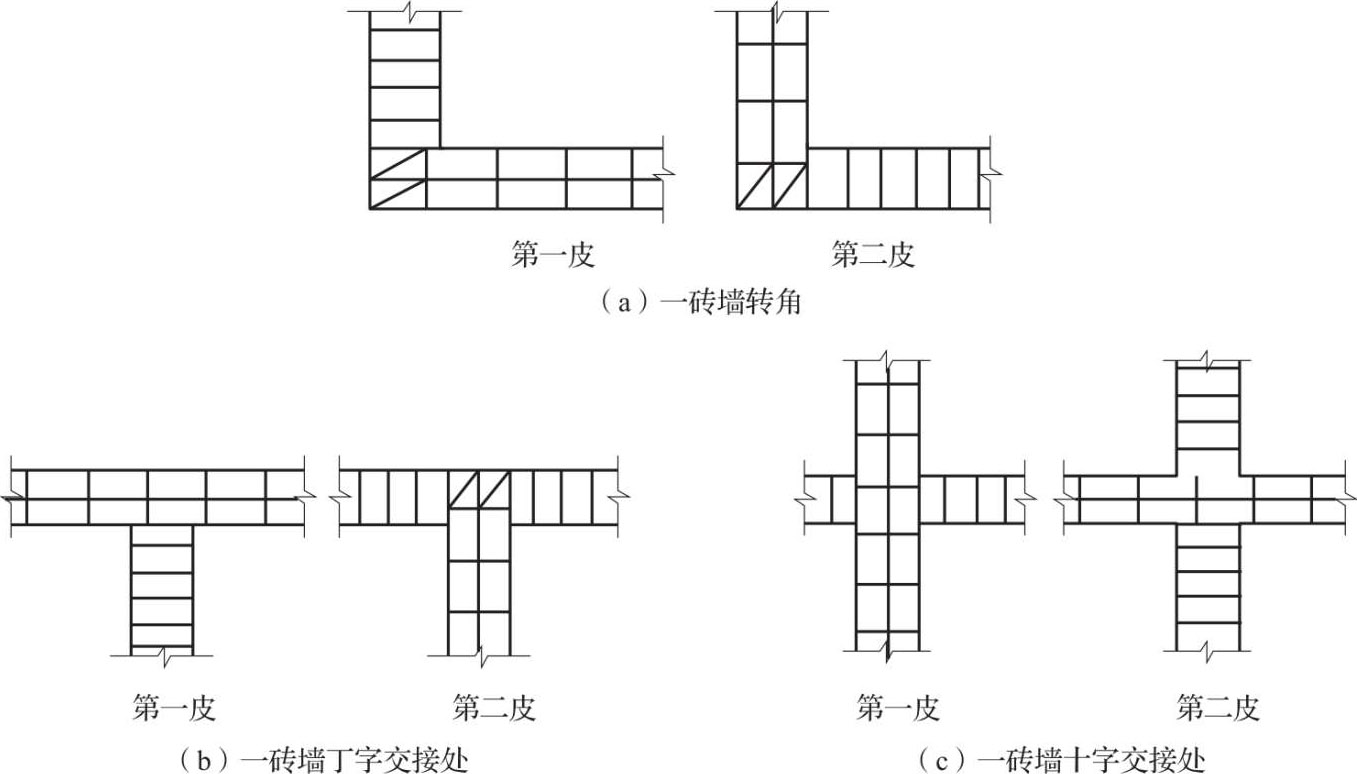

图3-16 砖墙交接处组砌（满顺满丁）
砖基础有条形基础和独立基础，基础下部扩大部分称为大放脚。大放脚有等高式和不等高式两种，如图3-17所示。等高式大放脚是每两皮一收，每边各收进1/4砖长；不等高式大放脚是两皮一收与一皮一收相间隔，每边各收进1/4砖长。大放脚的底宽应根据计算而定，各层大放脚的宽度应为半砖宽的整数倍。大放脚一般采用满顺满丁砌法。竖缝要错开，要注意十字及丁字接头处砖块的搭接，在这些交接处，纵横墙要隔皮砌通。大放脚的最下一皮及每层的最上面一皮应以丁砌为主。

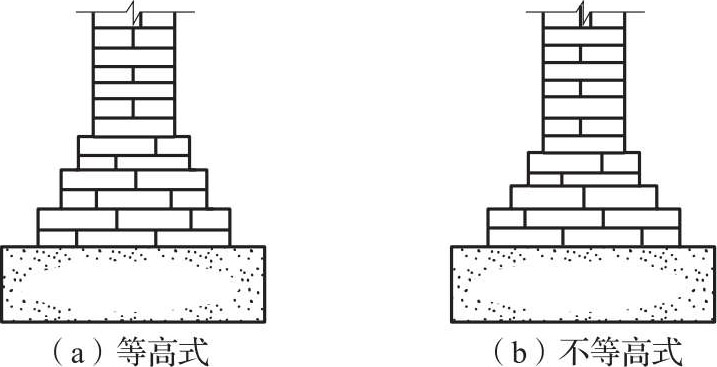

图3-17 基础大放脚形式
砖柱组砌，应使柱面上下皮的竖缝相互错开1/2砖长或1/4砖长，在柱心无通天缝，少砍砖，并尽量利用二分头砖（即1/4砖）。柱子每天砌筑高度不能超过2.4m，太高了会由于砂浆受压缩后产生变形，可能使柱发生偏斜。严禁采用包心砌法，即先砌四周后填心的砌法，如图3-18所示。

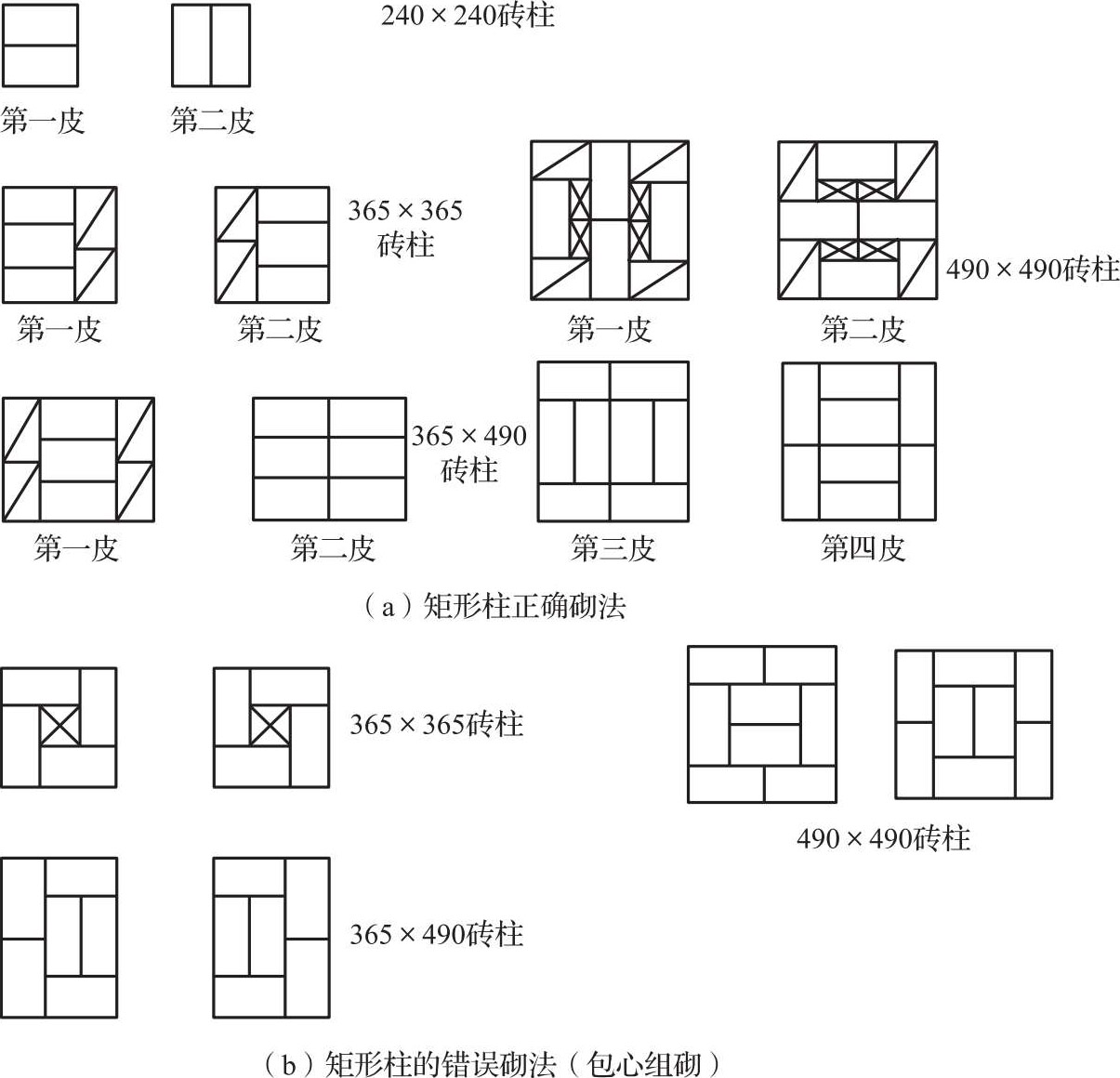

图3-18 砖柱组砌
规格为190mm×190mm×90mm的承重空心砖（即烧结多孔砖）一般是整砖顺砌，其砖孔平行于墙面，上下皮竖缝相互错开1/2砖长（100mm）。如有半砖规格的，也可采用每皮中整砖与半砖相隔的梅花丁砌筑形式，如图3-19所示。

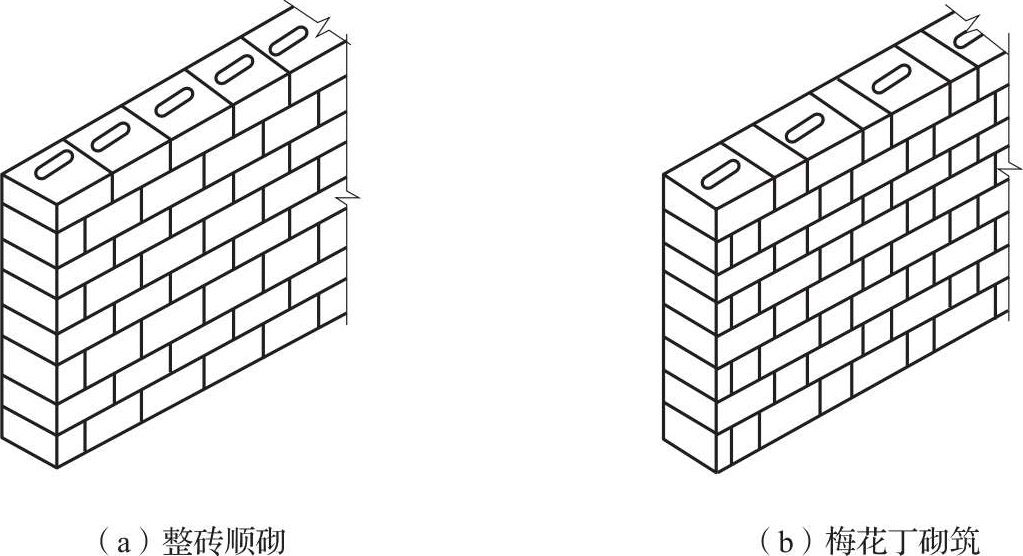

图3-19 190mm×190mm×190mm空心砖砌筑形式
规格为240mm×115mm×90mm的承重空心砖一般采用满顺满丁或梅花丁砌筑形式。
非承重空心砖一般是侧砌的，上下皮竖缝相互错开1/2砖长。
空心砖墙的转角及丁字交接处，应加砌半砖，使灰缝错开。转角处半砖砌在外角上，丁字交接处半砖砌在横墙端头，如图3-20所示。

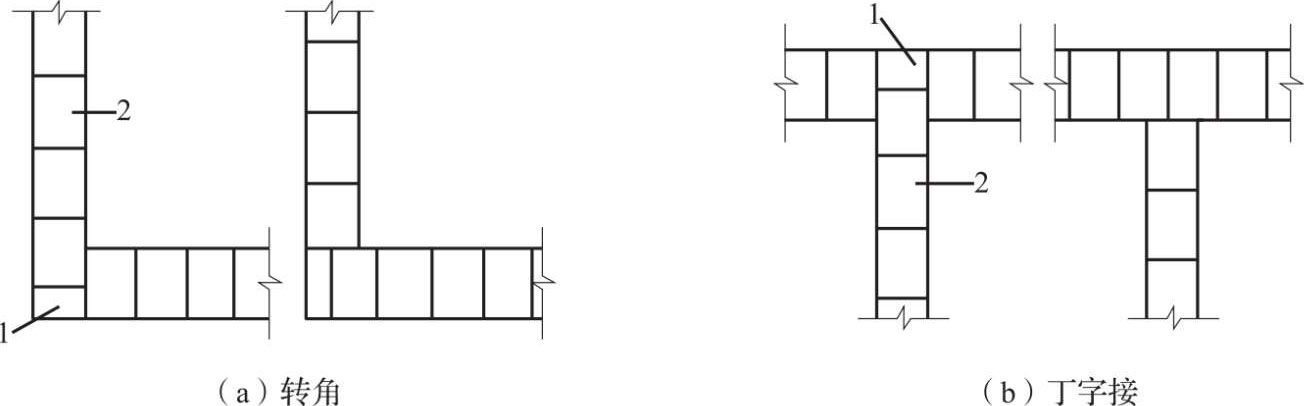

图3-20 空心砖墙转角及丁字交接
1—半砖；2—整砖
砖平拱过梁用普通砖侧砌，其高度有240mm、300mm、370mm，厚度等于墙厚。砌筑时，在拱脚两边的墙端应砌成斜面，斜面的斜度为1/6～1/4。侧砌砖的块数要求为单数。灰缝为楔形缝，过梁底的灰缝宽度不应小于5mm，过梁顶面的灰缝宽度不应大于15mm，拱脚下面应伸入墙内20～30mm，如图3-21所示。
砖砌体的施工过程有：抄平、放线、摆砖、立皮数杆和砌砖、清理等工序。

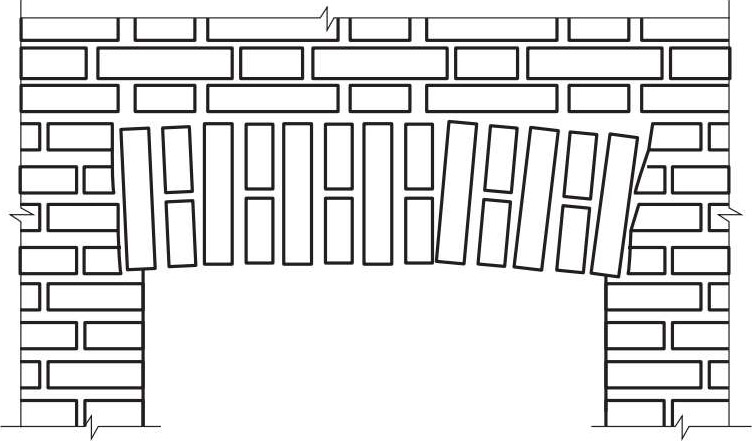

图3-21 平拱式过梁
砌墙前，应在基础防潮层或楼面上定出各层标高，并用水泥砂浆或细石混凝土找平，使各段砖墙底部标高符合设计要求。找平时，需使上下两层外墙之间不致出现明显的接缝。
根据龙门板上给定的轴线及图纸上标注的墙体尺寸，在基础顶面上用墨线弹出墙的轴线和墙的宽度线，并分出门洞口位置线。
摆砖是指在放线的基面上按选定的组砌方式用干砖试摆，又称撂底。一般在房屋外纵墙方向摆顺砖，在山墙方向摆丁砖，摆砖由一个大角摆到另一个大角，砖与砖间留10mm缝隙。摆砖的目的是为了校对所放出的墨线在门窗洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖，并使砌体灰缝均匀，组砌得当。
皮数杆是指在其上划有每皮砖和砖缝厚度，以及门窗洞口、过梁、楼板、预埋件等标高位置的一种木制标杆，如图3-22所示。它是砌筑时控制砌体竖向尺寸的标志，同时还可以保证砌体的垂直度。
皮数杆一般立于房屋的四大角、内外墙交接处、楼梯间以及洞口多的地方，大约每隔10～15m立一根。皮数杆的设立，应由两个方向斜撑或铆钉加以固定，以保证其牢固和垂直。一般每次开始砌砖前应检查一遍皮数杆的垂直度和牢固程度。

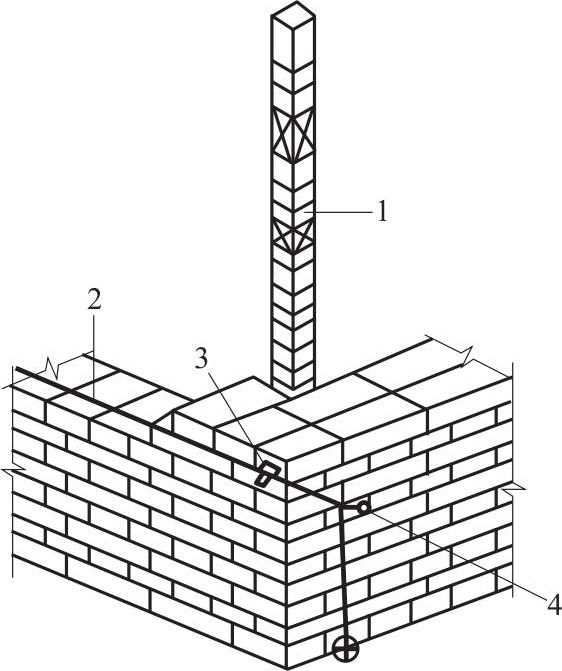

图3-22 皮数杆示意图
1—皮数杆；2—准线；3—竹片；4—圆铁钉
砌砖的操作方法很多，各地的习惯、使用工具也不尽相同，一般宜采用“三一砌砖法”，即一铲灰、一块砖、一挤揉，并随手将挤出的砂浆刮去的砌筑方法。此法的特点是：灰缝容易饱满、粘结力好、墙面整洁。砌砖时，应根据皮数杆先在墙角砌4～5皮砖，称为盘角，然后根据皮数杆和已砌的墙角挂线，作为砌筑中间墙体的依据，以保证墙面平整。一砖厚的墙单面挂线，外墙挂外边，内墙挂一边；一砖半及以上厚的墙都要双面挂线。
当该层砖砌体砌筑完毕后，应进行墙面、柱面和落地灰的清理。
