在外墙外面搭设的脚手架称为外脚手架。图3-1～图3-3所示为几种常用的外脚手架。
图3-1为钢管扣件式外脚手架。此种脚手架可沿外墙双排或单排搭设，钢管之间靠“扣件”连接。“扣件”有直交的、任意角度的和特殊型的三种。钢管一般用 φ 57厚3.5mm的无缝钢管。搭设时每隔30m左右应加斜撑一道。

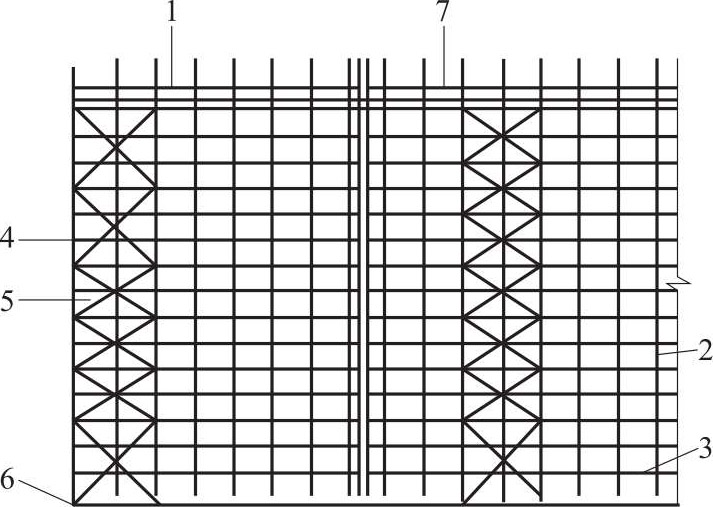

图3-1 钢管扣件式外脚手架
1—脚手板；2—立杆；3—大横杆；4—小横杆；5—十字撑；6—底座；7—栏杆
图3-2所示为门型框架脚手架，其宽度有1.2m、1.5m、1.6m和高度1.3m、1.7m、1.8m、2.0m等数种。框架立柱材料均采用 φ 38～ φ 40、厚3mm的钢管焊接而成。安装时要特别注意纵横支撑、剪刀撑的布置及其与墙面的拉结，如图3-2（b）、（d）所示，以确保脚手架的稳定。

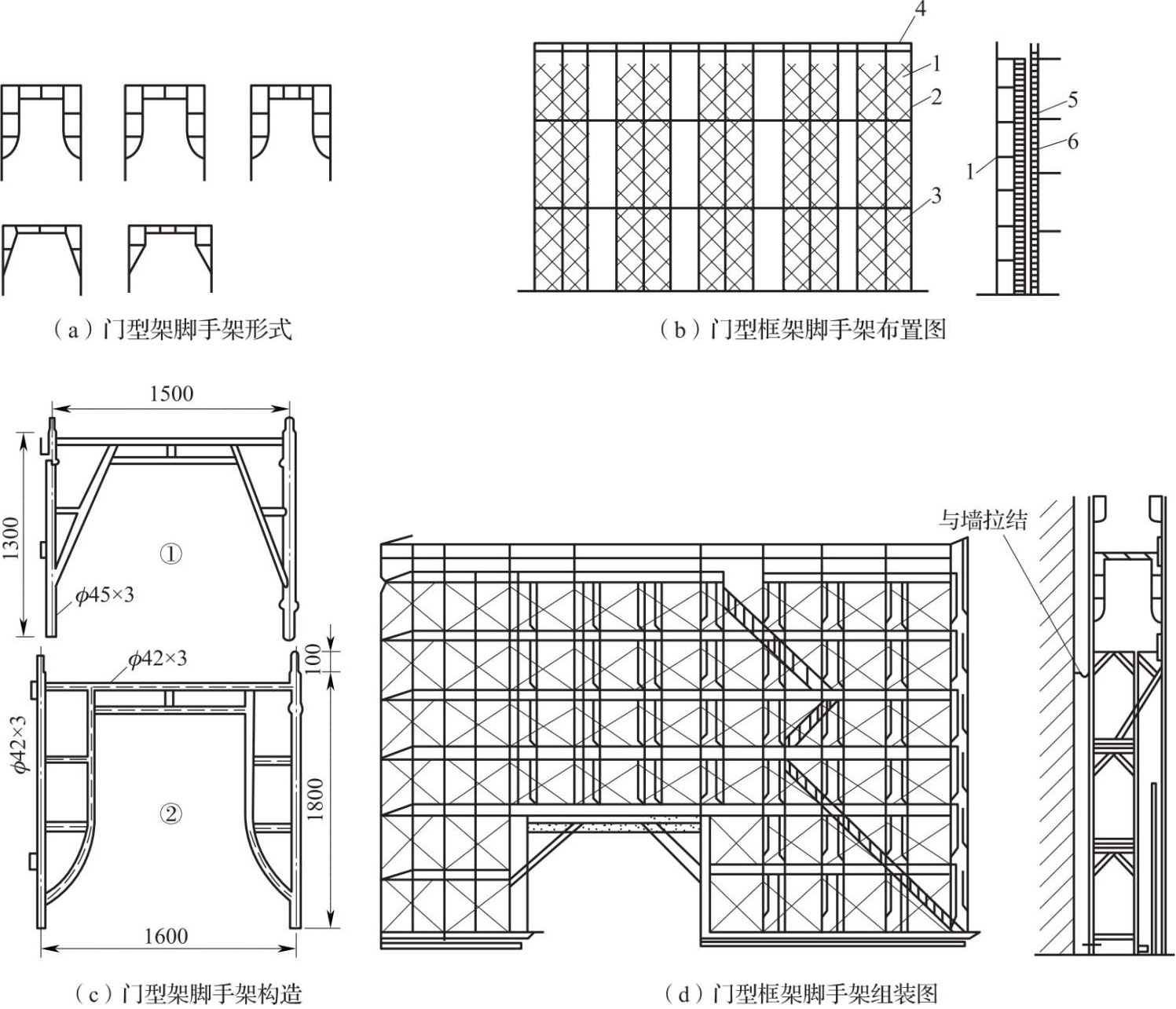

图3-2 门型框架脚手架（mm）
1—框架；2—斜撑；3—水平撑；4—栏杆；5—连墙杆；6—砖墙
图3-3所示为一种混合式脚手架，即桁架与钢管井架结合。这样，可以减少立柱数量，并可利用井架输送材料。桁架可以自由升降，以减少翻架时间。

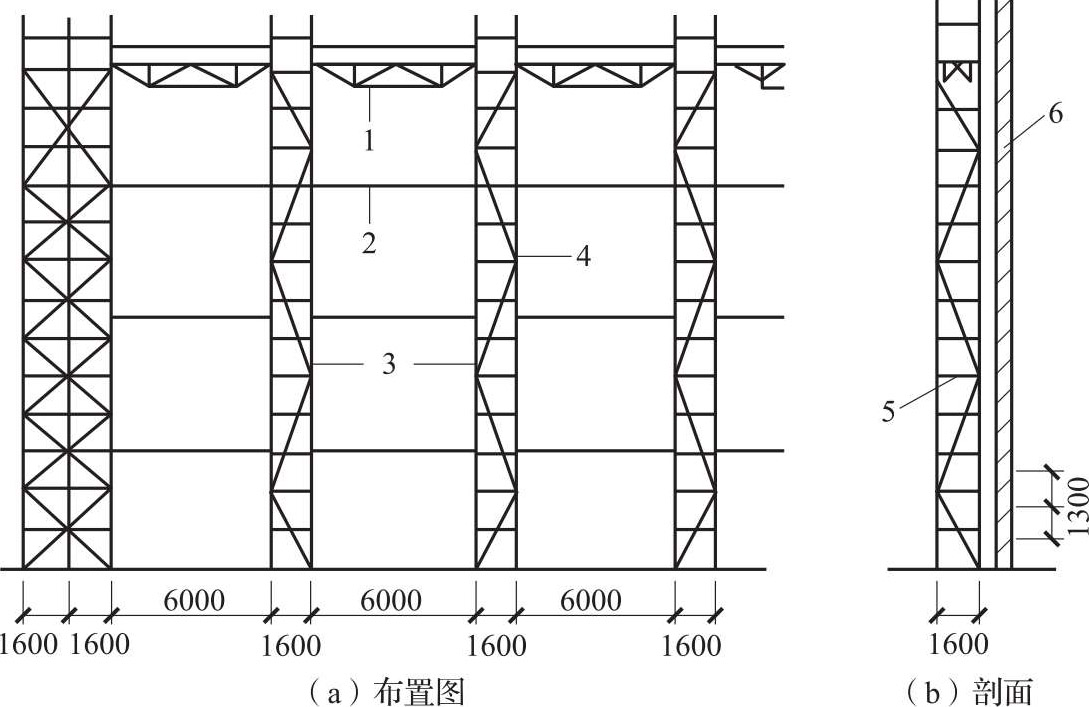

图3-3 钢管扣件混合式脚手架（mm）
1—桁架；2—水平拉杆；3—支承架；4—单向斜撑；5—连墙杆；6—砖墙
悬挂式脚手架直接悬挂在建筑物已施工完并具有一定强度的柱、板或屋顶等承重结构上。它也是一种外脚手架，升降灵活，省工省料，既可用于外墙装修，也可用于墙体砌筑。
图3-4为一种桥式悬挂脚手架，主要用于6m柱距的框架结构房屋的砌墙工程中。铺有脚手板的轻型桁架，借助三角挂架支承于框架柱上。三角挂架一般用
50×5组成，宽度为1.3m左右，通过卡箍与框架柱联结。脚手架的提升则依靠塔式起重机或其他起重设备进行。

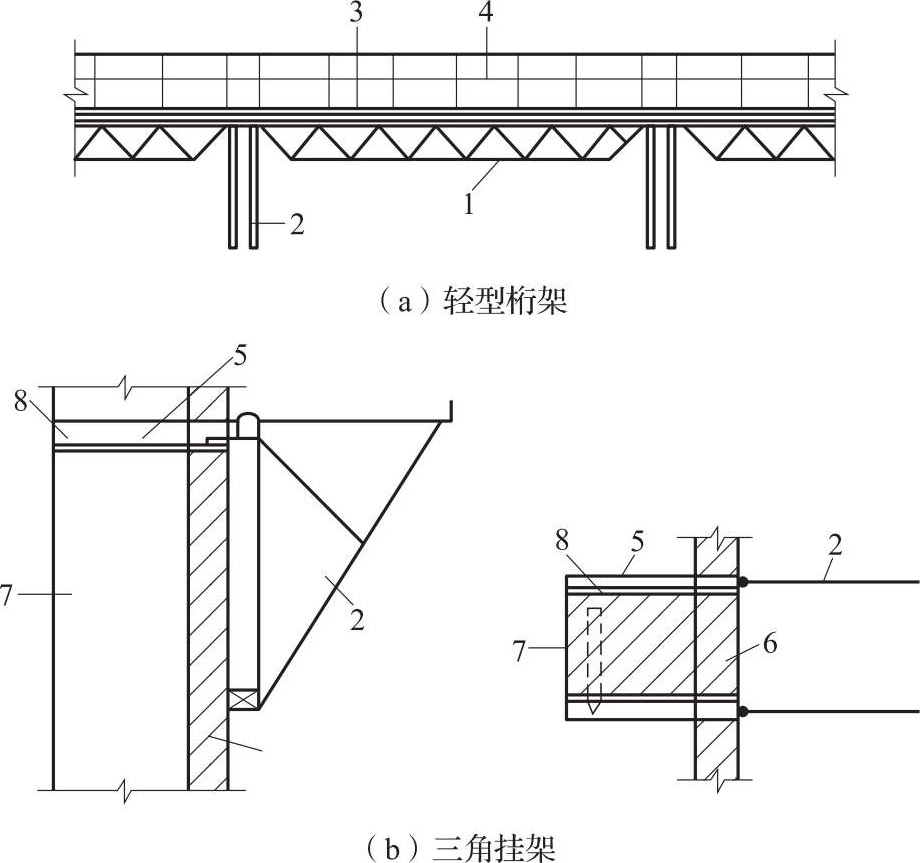

图3-4 桥式悬挂脚手架
1—轻型桁架；2—三角挂架；3—脚手板；4—栏杆；5—卡箍；6—砖墙；7—钢筋混凝土柱；8—螺栓

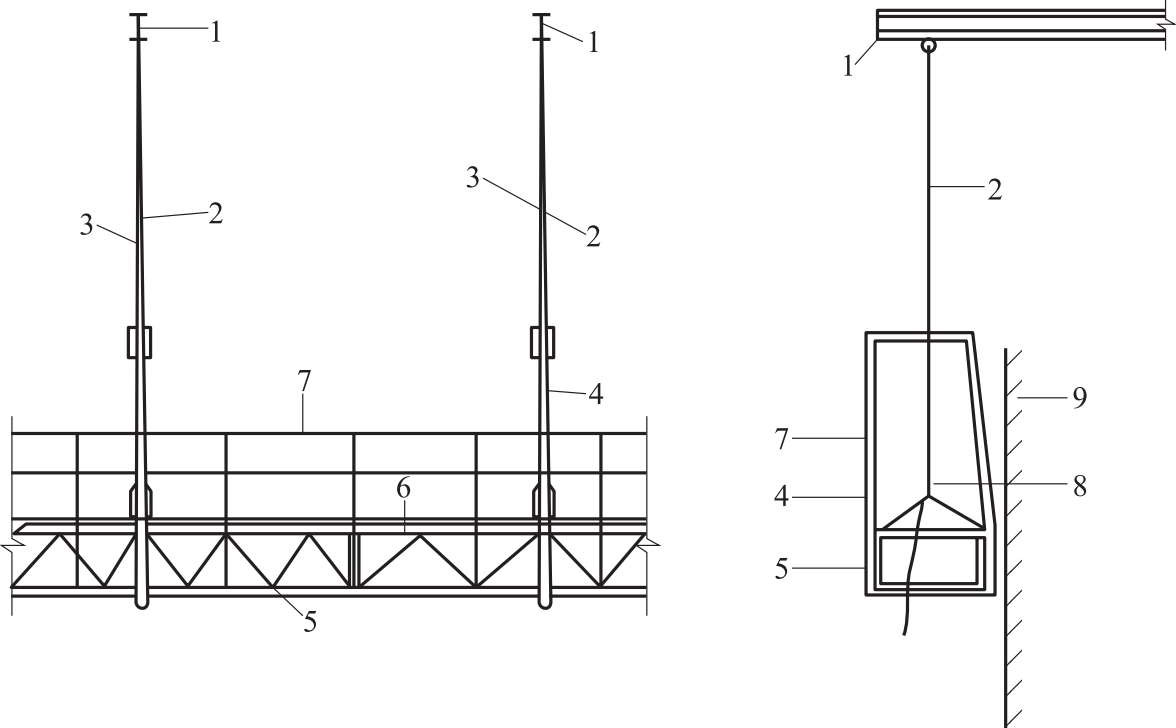

图3-5为一种能自行提升的悬挂式脚手架。它由悬挑部件、操作台、吊架、升降设备等组成，适用于小跨度框架结构房屋或单层工业厂房的外墙砌筑和装饰工程。升降设备通常可采用手扳葫芦，操纵灵活，能随时升降，升降时应尽量保持提升速度一致。吊架也可用吊篮代替。悬挑部件的安装务须牢固可靠，防止出现倾翻事故。
图3-5 提升式吊架
1—悬臂横杆；2—吊架绳；3—安全绳；4—吊架；5—操作台；6—脚手板；7—栏杆；8—手扳葫芦；9—砖墙
目前，砖、钢筋混凝土混合结构居住房屋的砌墙工程中，一般均采用内脚手架，即将脚手架搭设在各层楼板上进行砌筑。这样，每个楼层只需搭设两步或三步架，待砌完一个楼层的墙体后，再将脚手架全部翻到上一楼层上去。由于内脚手架装拆比较频繁，因此其结构形式的尺寸应力求轻便灵活，做到装拆方便，转移迅速。
内脚手架形式很多，图3-6所示为常用的几种。

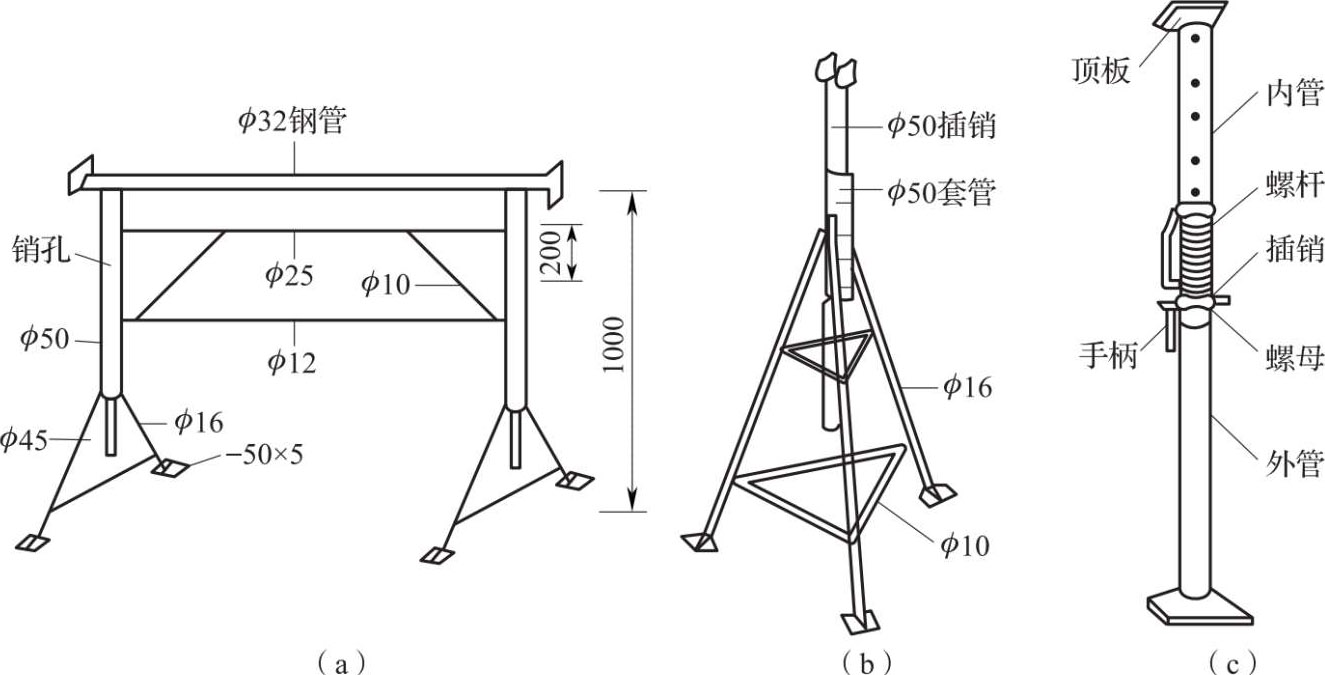

图3-6 内脚手架形式示例（mm）
图3-6（c）中支柱式脚手架通过内管上的孔与外管上螺杆，可任意调节高度。螺杆上对称开槽，槽口长度与螺杆等长。
安装时，按需要的高度调节内外管的位置，再将螺母旋转到内管孔洞处，用插销通过螺杆槽与内管孔连接即可。
脚手架的宽度需按砌筑工作面的布置确定。图3-7为一般砌筑工程的工作面布置图。其宽度一般为2.05～2.60m，并在任何情况下不小于1.5m。

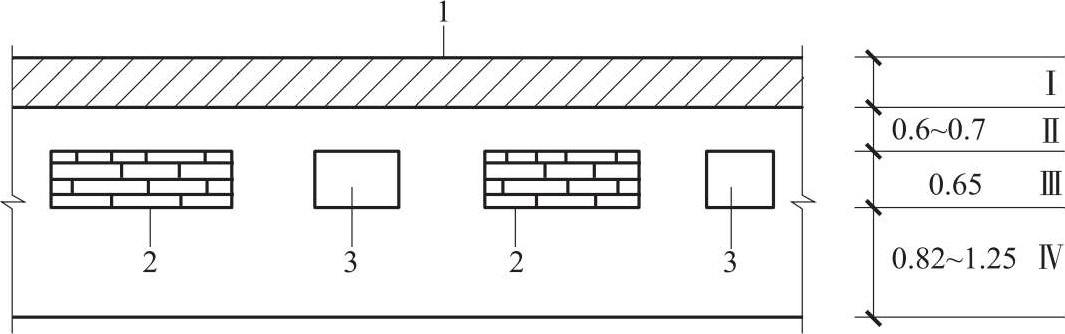

图3-7 砌砖工作面布置图（m）
1—待砌墙体区；2—砖堆；3—灰浆槽
Ⅰ—待砌墙体区；Ⅱ—操作区；Ⅲ—材料区；Ⅳ—运输区
当采用内脚手架砌筑墙体时，为配合塔式起重机运输，还可设置组合式操作平台作为集中卸料地点。图3-8为组合式操作平台的型式之一。它由立柱架、横向桁架、三角挂架、脚手板及连系桁架等组成。

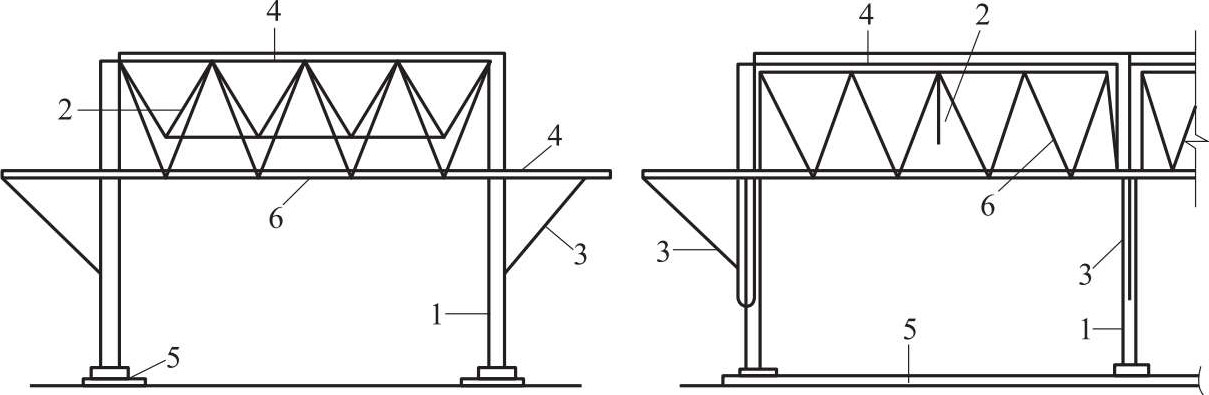

图3-8 组合式操作平台
1—立柱架；2—横向桁架；3—三角挂架；4—脚手板；5—垫板；6—连系桁架
脚手架的搭设必须充分保证安全。为此，脚手架应具备足够的强度、刚度和稳定性。一般情况下，对于外脚手架，其外加荷载规定为：均布荷载不超过270kg/m 2 。如果需超载，则应采取相应的措施，并经验算后方可使用。过高的外脚手架必须注意防雷，钢脚手架的防雷措施是用接地装置与脚手架连接，一般每隔50m设置一处。最远点到接地装置脚手架上的过渡电阻应不超过10Ω。
使用内脚手架，必须沿外墙设置安全网，以防高空操作人员坠落。安全网一般多用 φ 9的麻、棕绳或尼龙绳编织，其宽度不应小于1.5m。安全网的承载能力应不小于160kg/m 2 。图3-9为安全网的一种搭设方式。

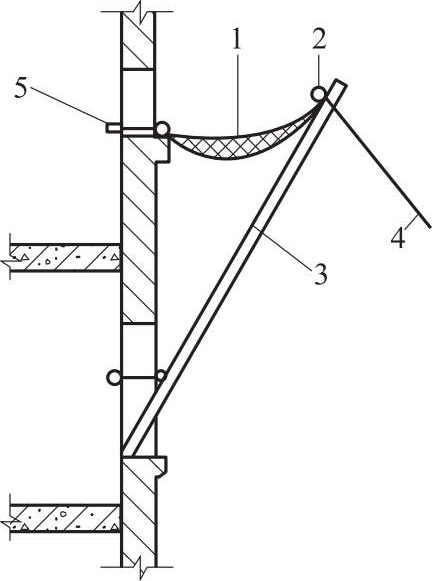

图3-9 安全网搭设方式之一
1—安全网；2—大横杆；
3—斜杆；4—麻绳；5—栏墙杆
