4.7 认识连接重要部件的接口
SATA接口（Serial ATA）即串行ATA，它是目前硬盘中采用的一种新的接口类型。Serial ATA接口主要采用连续串行的方式传输数据，这样在同一时间点内只会有1位数据传输，此做法能减小接口的针脚数目，用4个针脚就完成了所有的工作。其中，Serial ATA 1.0定义的数据传输率可达150MB/s，Serial ATA 2.0的数据传输率达到300MB/s，Serial ATA 3.0的数据传输率达到625MB/s。图4-20展示了Serial ATA数据线及接口。

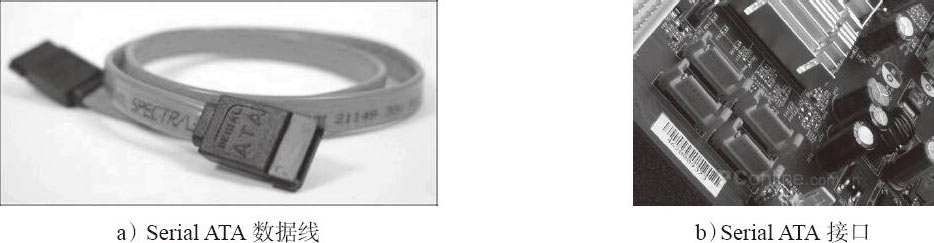

图4-20 Serial ATA数据线及接口
USB（Universal Serial Bus）接口，即通用串行总线接口，它是一种性能非常好的接口。它可以连接127个USB设备，传输速率可达12 Mbps，USB 2.0标准可以达到480 Mbps，USB 3.0标准可以达到5.0Gbps，USB3.1标准可以达到10 Gbps。USB接口不需要单独的供电系统，而且还支持热插拔，不需要麻烦地开关机，因此设备的人工切换省时省力。
目前USB接口被普遍应用于各种设备，如硬盘、调制解调器、打印机、扫描仪、数码相机等。主板中一般有4～8个USB接口，如图4-21所示。
图4-21 USB接口
目前主板电源接口插座主要采用ATX电源接口，ATX电源接口一般为24针电源插座、8针电源插座、4针电源插座等，主要为主板提供±5V、±12V、3.3V电压，如图4-22所示。ATX电源都支持软件关机功能。

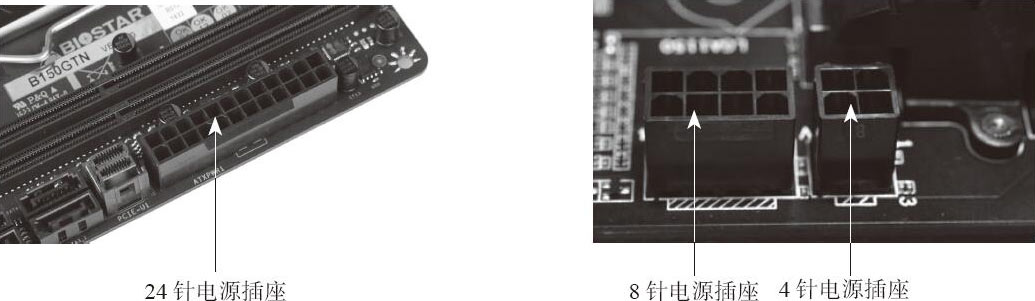

图4-22 电源插座
目前双核CPU主板上的电源插座一般为24针电源插座和8针电源插座，以提供更大的功率。
目前鼠标和键盘接口绝大多数采用PS/2接口，因为鼠标和键盘的PS/2接口物理外观完全相同，所以在主板中通常用两种不同的颜色来将其区别开（鼠标接口为绿色，键盘接口为蓝色）。而且键盘、鼠标接口的工作原理是完全相同的，但不能混用。下面具体讲解。
