4.6　认识主板中的这些插槽

主板中的插槽主要包括CPU插座、内存插槽、扩展槽等。

4.6.1　连接多核CPU的CPU插座

CPU插座是主板上最重要的插座，一般位于主板的右侧，它的上面布满了一个个的“针孔”或“触角”，而且边上还有一个固定CPU的拉杆。CPU插座的接口方式一般与CPU对应，目前主流的CPU插座主要有Intel公司的LGA2066、LGA2011-v3、LGA1151插座，以及AMD公司的Socket TR4、Socket AM4插座等，如图4-17所示。

4.6.2　连接DDR4内存的插槽

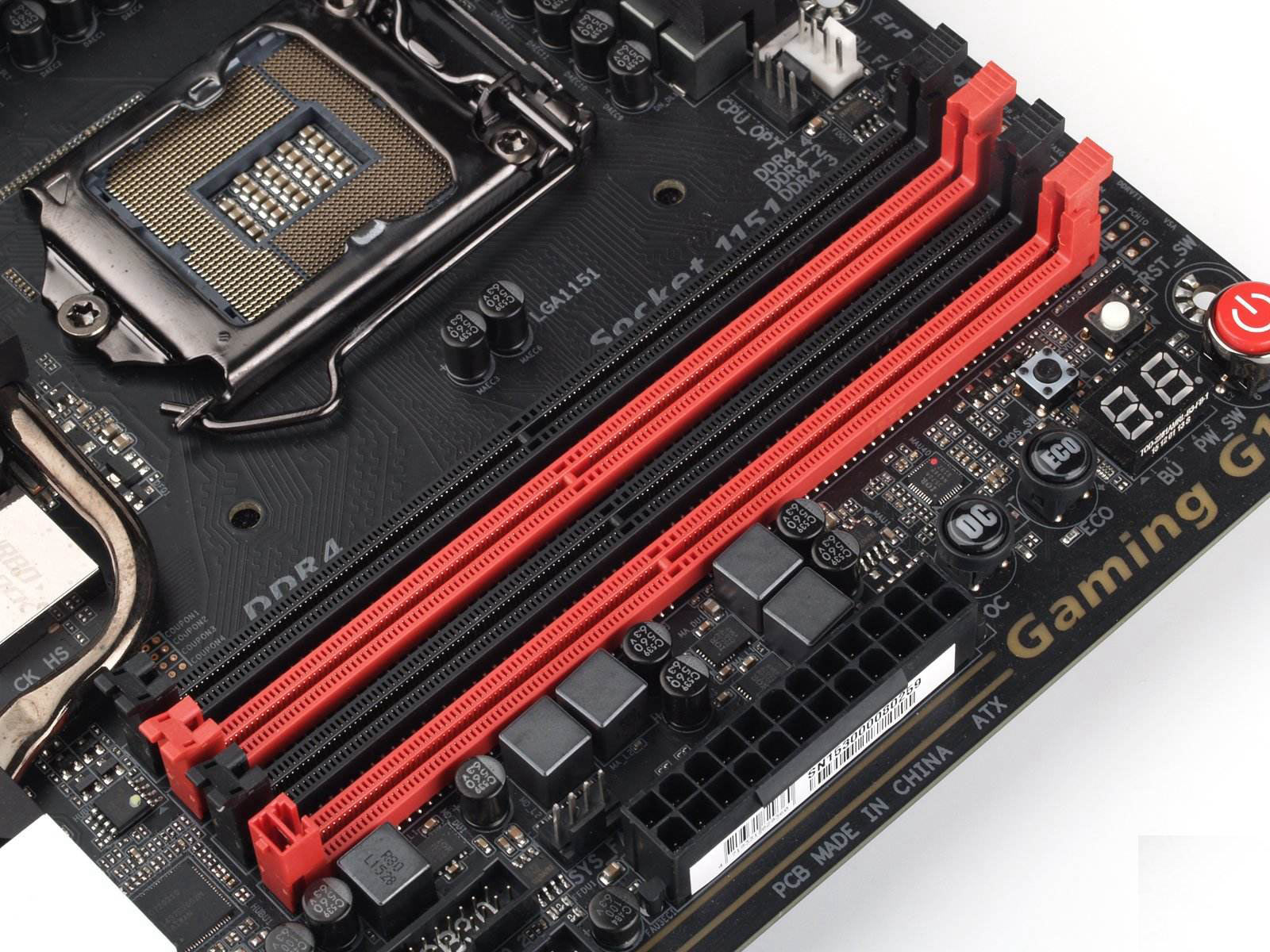

内存插槽是用来安装内存条的，它是主板上必不可少的插槽，一般主板上都有2～6个内存插槽，方便内存升级时使用。目前市场上的主流内存是DDR4。DDR4内存针脚为288针，工作电压为1.2V。主板内存插槽主要有双通道、三通道、四通道内存插槽，图4-18展示了双通道的DDR4内存插槽。

4.6.3　连接显卡的总线扩展槽

总线扩展槽是用于扩展电脑功能的插槽，一般主板上都有1～8个扩展槽。扩展槽是总线的延伸，在它上面可以插入任意的标准选件，如显卡、声卡、网卡等。

主板中的总线扩展槽主要有ISA、PCI、AGP、PCI Express（PCI-E）、AMR、CNR、ACR等。其中，ISA总线扩展槽和AGP总线扩展槽已经被淘汰，AMR、CNR、ACR等总线扩展槽用得也比较少，而PCI总线扩展槽和PCI-E总线扩展槽是目前的主流扩展槽。

（1）PCI总线扩展槽

PCI（Peripheral Component Interconnection）是外设部件互连总线，它是Intel公司开发的一套局部总线系统，支持32位或64位的总线宽度，频率通常是33MHz。PCI 2.0总线速度是66MHz，带宽可以达到266MB/s。PCI扩展槽一般为白色。

（2）PCI-E总线扩展槽

PCI-E是PCI Express的简称，PCI-E是最新的总线和接口标准，是由Intel公司提出的接口标准，目前主要应用在显卡的接口上。PCI-E采用了目前业内流行的点对点串行连接，使每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，它的传输速度可以达到2.5GB/s。PCI-E的规格主要有PCI-E 1.0、PCI-E 2.0、PCI-E 3.0等，如图4-19所示。
