4.5　主板中的主要芯片

主板中的芯片主要有BIOS芯片、I/O芯片、时钟芯片、电源控制芯片、网卡芯片等。

4.5.1　为硬件提供服务的BIOS芯片

BIOS（Basic Input Output System）是基本输入/输出系统，是为电脑中的硬件提供服务的。BIOS属于只读存储器，它包含了系统启动程序、系统启动时必需的硬件设备的驱动程序、基本的硬件接口设备驱动程序。目前主板中的BIOS芯片主要由Award和AMI两家公司提供。

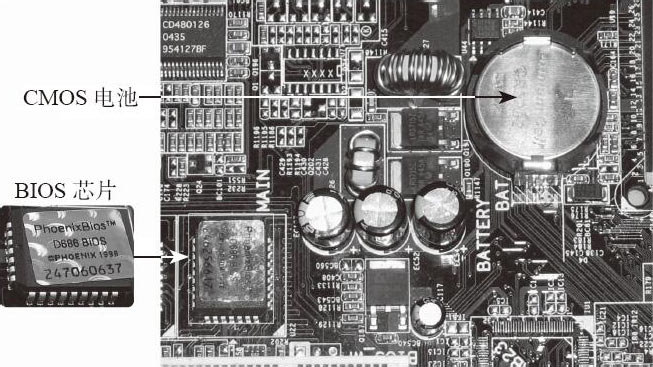

目前，BIOS芯片主要采用PLCC（塑料有引线芯片）封装形式，采用这种形式封装的芯片非常小巧，从外观上看它大致呈正方形。这种小型的封装形式可以减少占用的主板空间，从而提高主板的集成度，缩小主板的尺寸，如图4-11所示。

常见BIOS芯片的型号有：

1）Winbond公司的W49F020、W49F002、W49V002FAP等。

2）SST公司的29EE020、49LF002、49LF004等。

3）Intel公司的82802AB等。

4.5.2　提供输入输出控制和管理的I/O芯片

I/O芯片是主板输入输出管理芯片，它在主板中起着举足轻重的作用，它负责管理和监控整个系统的输入输出设备。在主板的实际工作中，I/O芯片有时对某个设备只是提供最基本的控制信号，然后再用这些信号去控制相应的外设芯片，如鼠标键盘接口（PS/2接口）、串口（COM口）、并口、USB接口、软驱接口等都统一由I/O芯片控制。部分I/O芯片还能提供系统温度检测功能，我们在BIOS中看到的系统温度最原始的来源就是由它提供的。

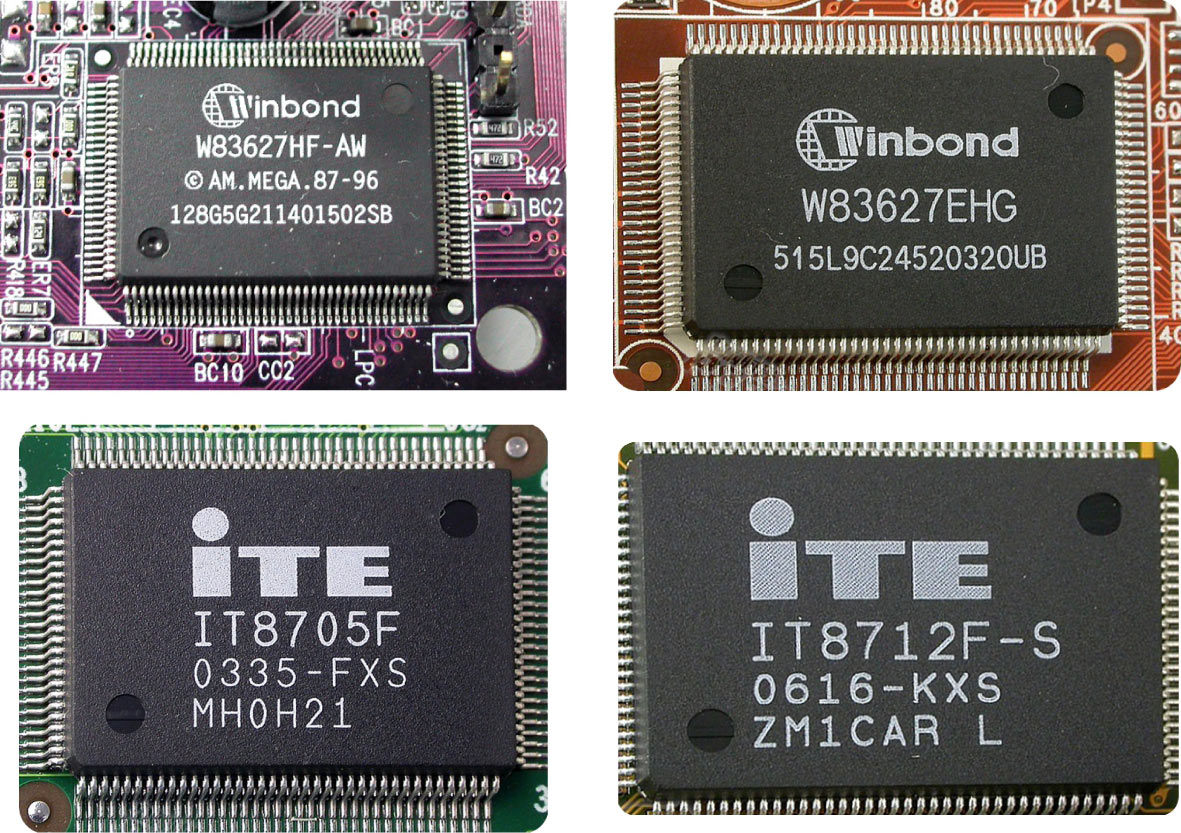

I/O芯片个头比较大，能够清楚地辨别出来，它一般位于主板的边缘，如图4-12所示。目前流行的I/O芯片有iTE公司的IT8712 F-S和Winbond公司的W83627EHG等。

I/O芯片的工作电压一般为5V或3.3V。I/O芯片直接受南桥芯片控制，如果I/O芯片出现问题，轻则会使某个I/O设备无法正常工作；重则会造成整个系统的瘫痪。假如主板找不到键盘或串并口失灵，原因很可能是为它们提供服务的I/O芯片出现了不同程度的损坏。平时所说的热插拔操作就是针对保护I/O芯片提出的。因为进行热插拔操作时会产生瞬间强电流，很可能会烧坏I/O芯片。

常见I/O芯片的型号有：

1）Winbond公司的W83627HF、W83627EHG、W83697HF、W83877HF、W83977HF等。

2）ITE公司的IT8702F、IT8705F、IT8711F、IT8712F、IT8712F-S等。

3）SMSC公司的LPC47M172、LPC47B272等。

4.5.3　主板的心脏——时钟芯片

如果把电脑系统比喻成人体，CPU当之无愧就是人的大脑，而时钟芯片就是人的心脏。只有通过时钟芯片给主板上的芯片提供时钟信号，主板上的芯片才能正常工作，如果缺少时钟信号，主板将陷入瘫痪状态。

时钟芯片需要与14.318MHz的晶振连接在一起，为主板上的其他部件提供时钟信号。时钟芯片位于显卡插槽附近，放在这里也是很有讲究的，因为时钟芯片到CPU、北桥、内存等的时钟信号线要等长，所以这个位置比较合适。时钟芯片的作用非常重要，它能够为整个电脑系统提供不同的频率，使每个芯片都能够正常工作。没有这个频率，很多芯片可能就要罢工了。时钟芯片损坏后主板一般就无法工作了。

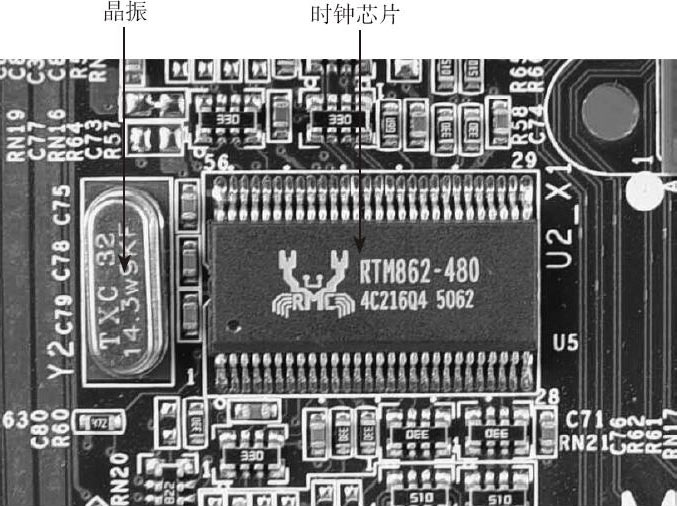

现在很多主板都具有线性超频的功能，其实这个功能就是由时钟芯片提供的。图4-13展示了时钟芯片和晶振。

常见时钟芯片的型号有：

1）ICS系列的ICS950213AF、ICS93725AF、ICS950228BF、ICS952607EF等。

2）Winbond系列的W83194R、W211BH、W485112-24X等。

3）RTM系列的RTM862-480、RTM560、RTM360等。

4.5.4　管理主板供电的电源控制芯片

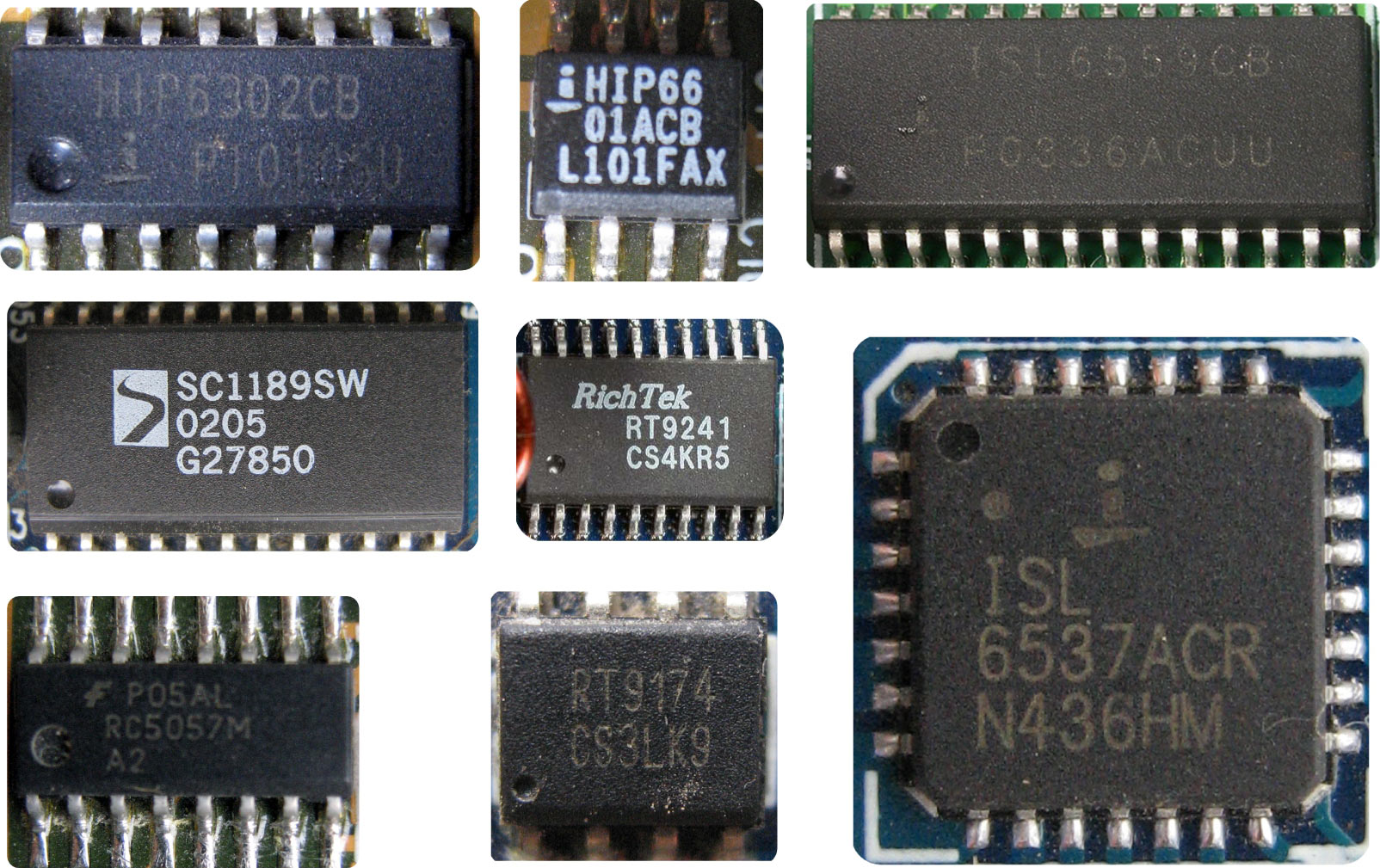

电源管理芯片的功能是根据电路中反馈的信息，在内部进行调整后，输出各路供电或控制电压，主要负责识别CPU供电幅值，为CPU、内存、芯片组等供电。电源管理芯片如图4-14所示。

电源管理芯片的供电一般为12V或5V，电源管理芯片损坏将造成主板不工作。

常见电源管理芯片的型号有：

1）HIP系列的HIP6301、HIP6302、HIP6601、HIP6602、HIP6004B、HIP6016、HIP6018B、HIP6020、HIP6021等。

2）RT系列的RT9227、RT9237、RT9238、RT9241、RT9173、RT9174等。

3）SC系列的SC1150、SC1152、SC1153、SC1155/SC1164、SC2643、SC1189等。

4）RC系列的RC5051、RC5057等。

5）ADP系列的ADP3168、ADP3180、ADP3418等。

6）LM系列的LM2636、LM2637、LM2638、LM2639等。

7）ISL系列的ISL6312、ISL6326、ISL6556、ISL6537等。

4.5.5　管理声音和网络的声卡和网卡芯片

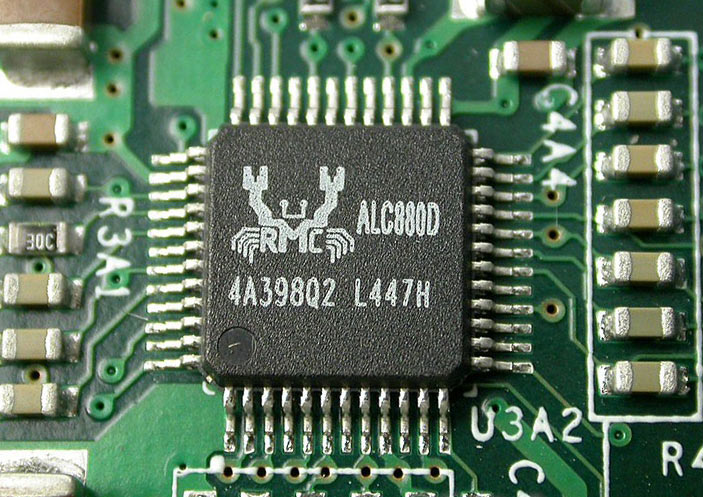

声卡芯片（也可称为音效芯片）是主板集成声卡时的一个声音处理芯片，声卡芯片是一个方方正正的芯片，四周都有引脚，一般位于第1根PCI插槽附近，靠近主板边缘的位置，在它的周围，整整齐齐地排列着电阻和电容，所以能够比较容易辨认出来，如图4-15所示。

目前提供声卡芯片的公司主要有Realtek、VIA和CMI等，不同公司的声卡会有不同的驱动。集成声卡除了有2声道、4声道外，还有6声道和8声道，不过要到系统中设置一下才能够正常使用。

常见声卡芯片的型号有：

1）ALC系列的ALC650，ALC662、ALC850，ALC888、ALC889、ALC1150。

2）AD系列的AD1981、AD1988、AD1998。

3）CMI系列的CMI7838，CMI988。

4）VIA系列的VIA1616等。

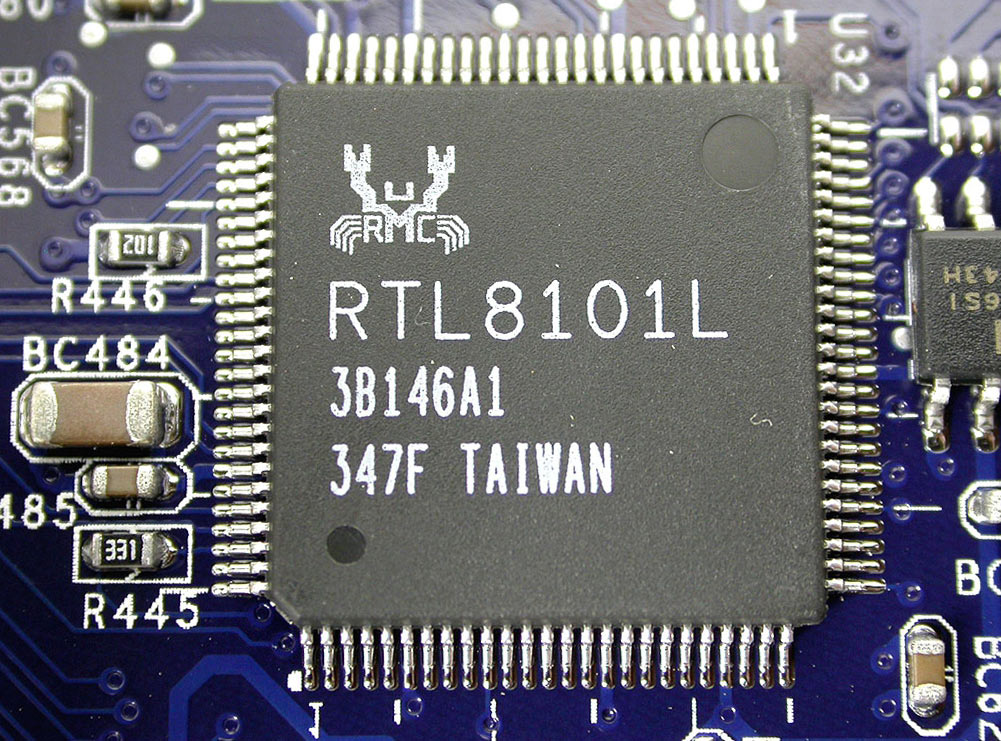

网卡芯片是主板集成网络功能时用来处理网络数据的芯片，一般位于音频接口或USB接口附近，如图4-16所示。

常见的网络芯片的型号有：

1）RTL系列的RTL8100C、RTL8101L、RTL8201、RTL8101E、RTL8201BL。

2）Intel网络芯片88E8503、82599、82563。 6evTVztTH1Nlb34LXNoW5LhBiRpNnTXuGD5CRNxvxfmz6564LXgFO3bMdR3Tr+y9
