4.1　认识主板

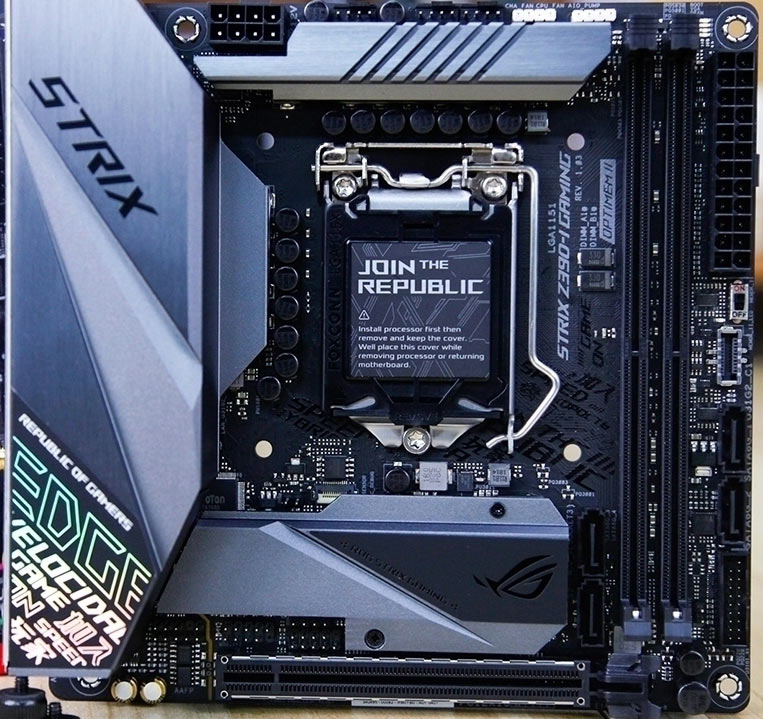

主板可以分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX及BTX等结构。其中，AT和Baby-AT是多年前的老主板结构，现在已经淘汰；而LPX、NLX、Flex ATX则是ATX的变种，多见于国外的品牌机，国内尚不多见；EATX和WATX则多用于服务器/工作站主板；ATX是目前市场上最常见的主板结构，扩展插槽较多，PCI插槽数量为4～6个，大多数主板都采用此结构；Micro ATX又称Mini ATX，是ATX结构的简化版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于配备小型机箱的品牌机。图4-1展示了华硕ROG STRIX Z390-I GAMING主板。

主板的生产厂商比较多，如华硕（ASUS）、微星（msi）、技嘉（GIGABYTE）、华擎（ASROCK）、映泰（BIOSTAR）、盈通（YESTON）、精英（ECS）等。各厂商的产品各具优点。图4-2展示了技嘉Z390 AORUS PRO主板。

主板与CPU、内存等硬件不同，CPU、内存等硬件决定电脑性能的好坏，而主板则决定电脑的稳定性和功能。只有主板选用得当，电脑才能正常稳定地运行。

为什么说主板决定电脑的稳定性呢？

主板在为印刷前，可以直接看到错落有致的电路布线和棱角分明的各个部件：插槽、芯片、电阻、电容等，如图4-3所示。当主机加电（按下电源开关）时，电流会在瞬间通过CPU、南北桥芯片、内存插槽、AGP插槽、PCI插槽、IDE接口，以及主板边缘的串口、并口、PS/2接口等。随后，主板会根据BIOS（基本输入输出系统）来检测识别硬件，并进入操作系统，发挥出支撑系统平台工作的功能。

其实，主板是在PCB上安装或焊接了各种电子元器件制作而成的。所谓的PCB就是印制电路板，又称印刷电路板，是电子元器件电气连接的提供者。它以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。主板上可以看到细的金属线，这些线路是用来传递数据的通信线路，被称为总线。也正是这些排线的巧妙结构保证了主板的稳定性，从而保证了电脑整体运行的稳定性。 6evTVztTH1Nlb34LXNoW5LhBiRpNnTXuGD5CRNxvxfmz6564LXgFO3bMdR3Tr+y9
