2.3　平面图形命令

平面图形包括矩形和正多边形两种基本图形单元，本节将学习这两种平面图形的命令和绘制方法。

2.3.1　矩形

矩形是最简单的封闭直线图形，在机械制图中常用来表示平行投影平面的面，而在建筑制图中常用来表示墙体平面。

1．执行方式

命令行：RECTANG（快捷命令：REC）。

菜单栏：“绘图”→“矩形”。

工具栏：“绘图”→“矩形” 。

功能区：“默认”→“绘图”→“矩形” 。

2．操作步骤

        命令: RECTANG↙
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:

3．选项说明

第一个角点：通过指定两个角点确定矩形，如图2-49（a）所示。

倒角(C)：指定倒角距离，绘制带倒角的矩形（见图2-49（b）），每一个角点的逆时针和顺时针方向的倒角可以相同，也可以不同，其中第一个倒角距离是指角点逆时针方向倒角距离，第二个倒角距离是指角点顺时针方向倒角距离。

标高(E)：指定矩形标高（Z坐标），即把矩形画在标高为Z，且和XOY坐标面平行的平面上，并作为后续矩形的标高值。

圆角(F)：指定圆角半径，绘制带圆角的矩形，如图2-49（c）所示。

厚度(T)：指定矩形的厚度，如图2-49（d）所示。

宽度(W)：指定线宽，如图2-49（e）所示。

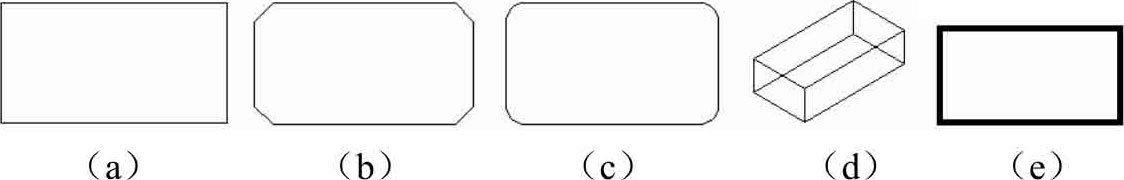

图2-49　绘制矩形

面积(A)：通过指定面积和长或宽创建矩形。选择该选项，系统提示：

        输入以当前单位计算的矩形面积 <20.0000>:（输入面积值）
        计算矩形标注时依据 [长度(L)/宽度(W)] <长度>:（按Enter键或输入“W”）
        输入矩形长度 <4.0000>:（指定长度或宽度）

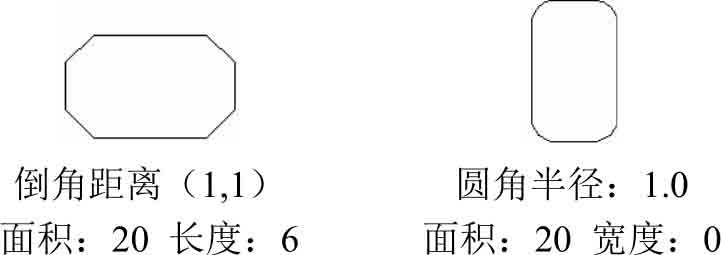

指定长度或宽度后，系统将自动计算另一个维度，然后绘制出矩形。如果矩形被倒角或圆角，则在长度或宽度计算中会考虑此设置，如图2-50所示。

尺寸(D)：使用长和宽创建矩形。第二个指定点将矩形定位在与第一角点相关的4个位置之一内。

旋转(R)：旋转所绘制的矩形的角度。选择该选项，系统提示：

        指定旋转角度或 [拾取点(P)] <135>:（指定角度）
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（指定另一个角点或选择其他选项）

指定旋转角度后，系统按指定角度创建矩形，如图2-51所示。

图2-50　按面积绘制矩形

图2-51　按指定旋转角度创建矩形

2.3.2　实例——方头平键

视频讲解

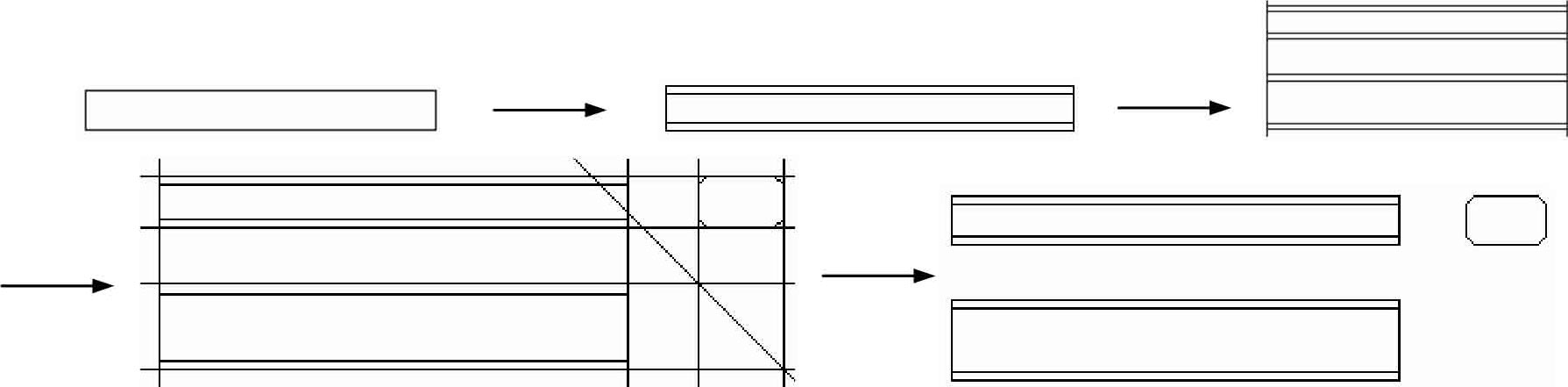

利用“矩形”命令绘制方头平键，绘制流程如图2-52所示。

图2-52　方头平键

操作步骤：

（1）绘制主视图外形

单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，命令行提示与操作如下：

        命令: _rectang
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,30↙
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,11 ↙

结果如图2-53所示。

单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制主视图两条棱线。一条棱线端点的坐标值为（0,32）和（@100,0），另一条棱线端点的坐标值为（0,39）和（@100,0），结果如图2-54所示。

（2）绘制构造线

单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，命令行提示与操作如下：

        命令: _xline
        指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:（指定主视图左边竖线上一点）
        指定通过点:（指定竖直位置上一点）
        指定通过点: ↙

使用同样的方法绘制右边竖直构造线，如图2-55所示。

图2-53　绘制主视图外形

图2-54　绘制主视图棱线

图2-55　绘制竖直构造线

（3）绘制俯视图

单击“默认”选项卡“绘图”面板中的“直线”按钮 和“矩形”按钮 ，命令行提示与操作如下：

        命令: _rectang
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 0,0↙
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,18↙

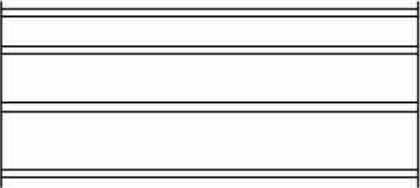

绘制两条直线，端点分别为{（0,2），（@100,0）}和{（0,16），（@100,0）}，结果如图2-56所示。

（4）绘制左视图构造线

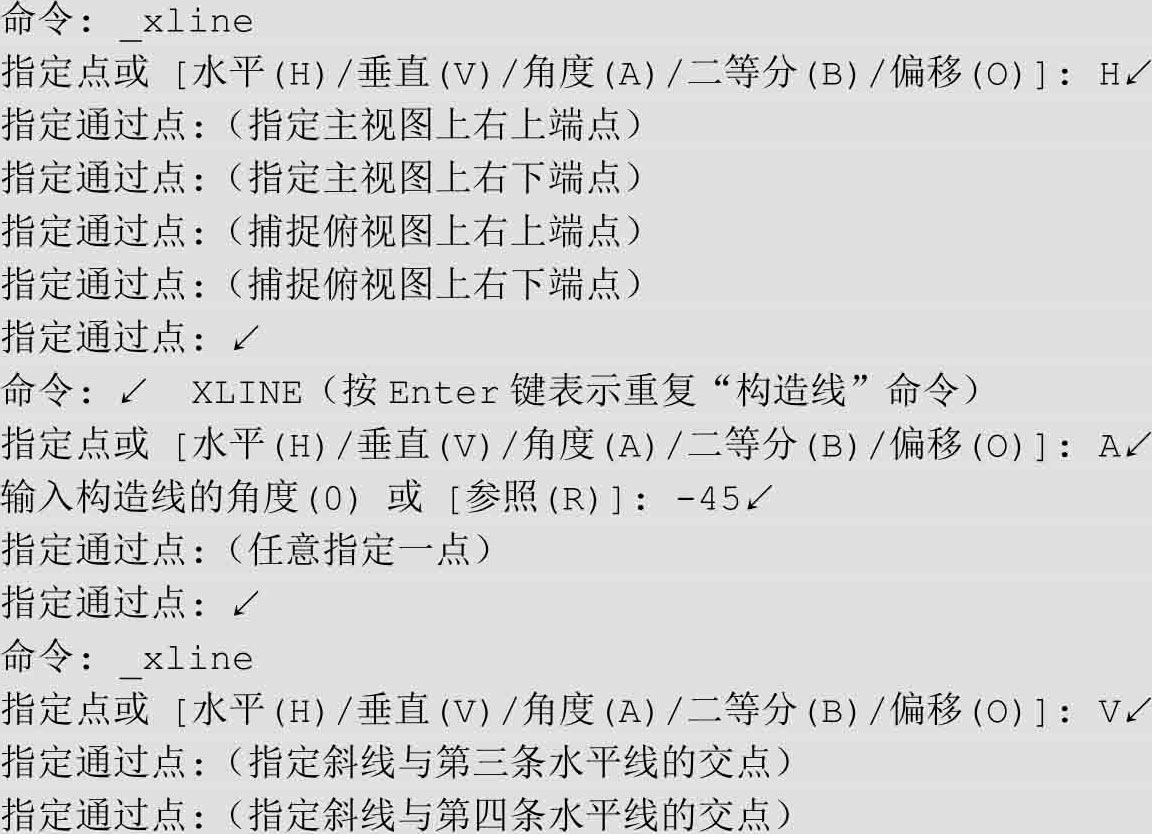

单击“默认”选项卡“绘图”面板中的“构造线”按钮 ，命令行提示与操作如下：

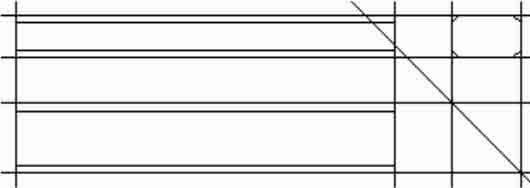

结果如图2-57所示。

（5）绘制左视图

单击“默认”选项卡“绘图”面板中的“矩形”按钮 ，设置矩形两个倒角距离为2，命令行提示与操作如下：

        命令: _rectang
        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: C↙
        指定矩形的第一个倒角距离 <0.0000>: 2↙
        指定矩形的第二个倒角距离 <2.0000>: ↙

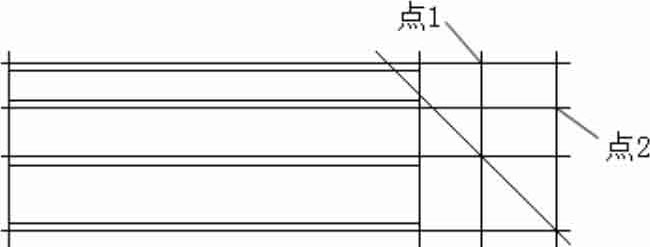

        指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（选择点1）
        指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（选择点2）

结果如图2-58所示。

图2-56　绘制俯视图

图2-57　绘制左视图构造线

图2-58　绘制左视图

（6）删除构造线

最终结果如图2-52所示。

2.3.3　正多边形

正多边形是相对复杂的一种平面图形，人类曾经为准确找到手工绘制正多边形的方法而长期求索。伟大数学家高斯因发现正十七边形的绘制方法而引以为毕生的荣誉，以致他的墓碑也被设计成正十七边形。现在利用AutoCAD可以轻松地绘制任意边的正多边形。

1．执行方式

命令行：POLYGON。

菜单栏：“绘图”→“多边形”。

工具栏：“绘图”→“多边形” 。

功能区：“默认”→“绘图”→“多边形” 。

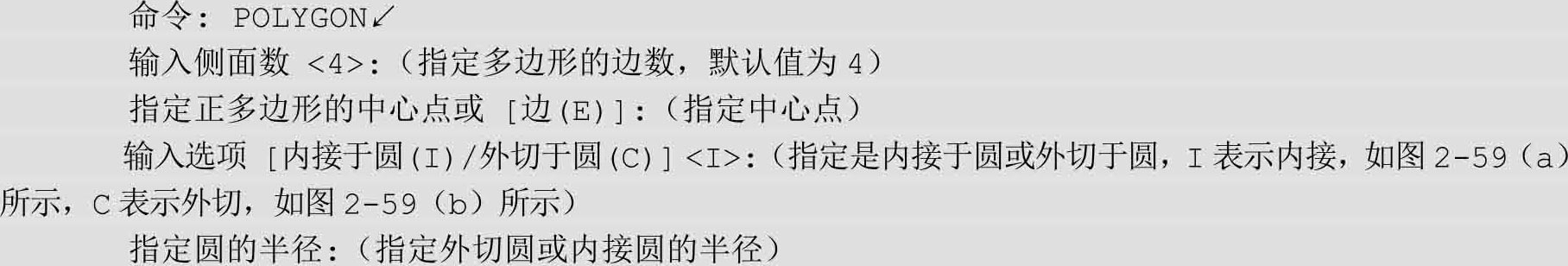

2．操作步骤

3．选项说明

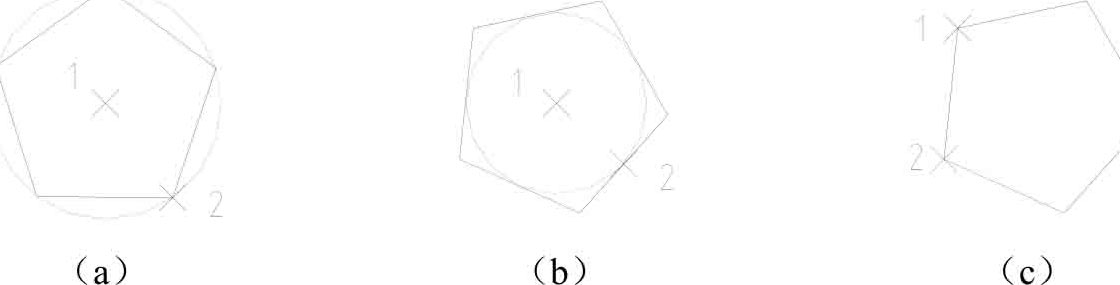

如果选择“边”选项，则只要指定多边形的一条边，系统就会按逆时针方向创建该正多边形，如图2-59（c）所示。

图2-59　画正多边形

2.3.4　实例——螺母

视频讲解

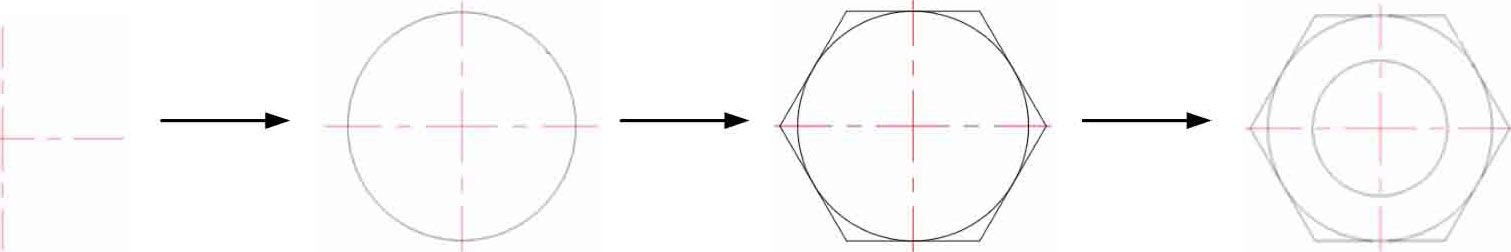

利用“多边形”命令可绘制螺母，绘制流程如图2-60所示。

图2-60　螺母

操作步骤：

（1）设置图层

单击“默认”选项卡“图层”面板中的“图层特性”按钮 ，打开“图层特性管理器”选项板，新建如下两个图层。

第一个图层命名为“轮廓线”，线宽为0.30mm，其余属性默认。

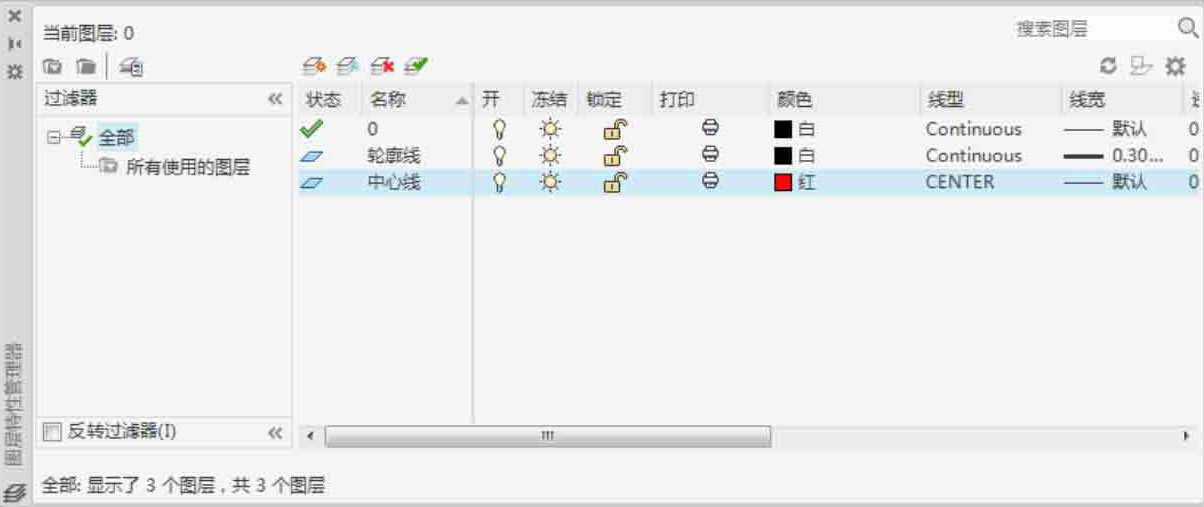

第二个图层命名为“中心线”，颜色为红色，线型为CENTER，其余属性默认，如图2-61所示。

（2）绘制中心线

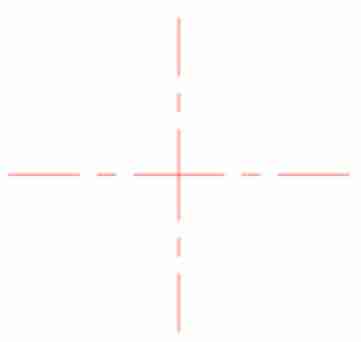

将“中心线”图层设置为当前图层。单击“默认”选项卡“绘图”面板中的“直线”按钮 ，绘制两个坐标分别为（90,150）和（210,150）的直线。重复“直线”命令，绘制另外一条直线，坐标分别为（150,95）和（150,205），如图2-62所示。

图2-61　图层设置

图2-62　绘制中心线

（3）绘制一个圆

将“轮廓线”图层设置为当前图层。单击“默认”选项卡“绘图”面板中的“圆”按钮 ，命令行提示与操作如下：

        命令: _circle
        指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 150,150↙
        指定圆的半径或 [直径(D)]: 50↙

得到的结果如图2-63所示。

（4）绘制正六边形

单击“默认”选项卡“绘图”面板中的“多边形”按钮 ，命令行提示与操作如下：

        命令: _polygon
        输入侧面数 <4>: 6↙
        指定正多边形的中心点或 [边(E)]: 150,150↙
        输入选项 [内接于圆(I)/外切于圆(C)] <I>: c↙
        指定圆的半径: 50↙

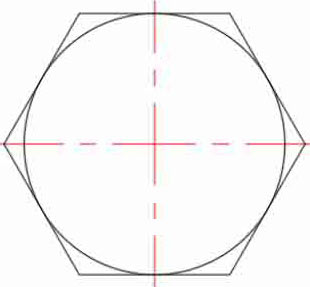

得到的结果如图2-64所示。

图2-63　绘制一个圆

图2-64　绘制正六边形

（5）绘制另一个圆

单击“默认”选项卡“绘图”面板中的“圆”按钮 ，以（150,150）为中心，以30为半径绘制圆，方法同上，结果如图2-60所示。 n6JucFoH8584fYYDlY065lfJjYbm8UcTTBEVpPclFhXtPyzkSZqbjtYy4IySDMmY
