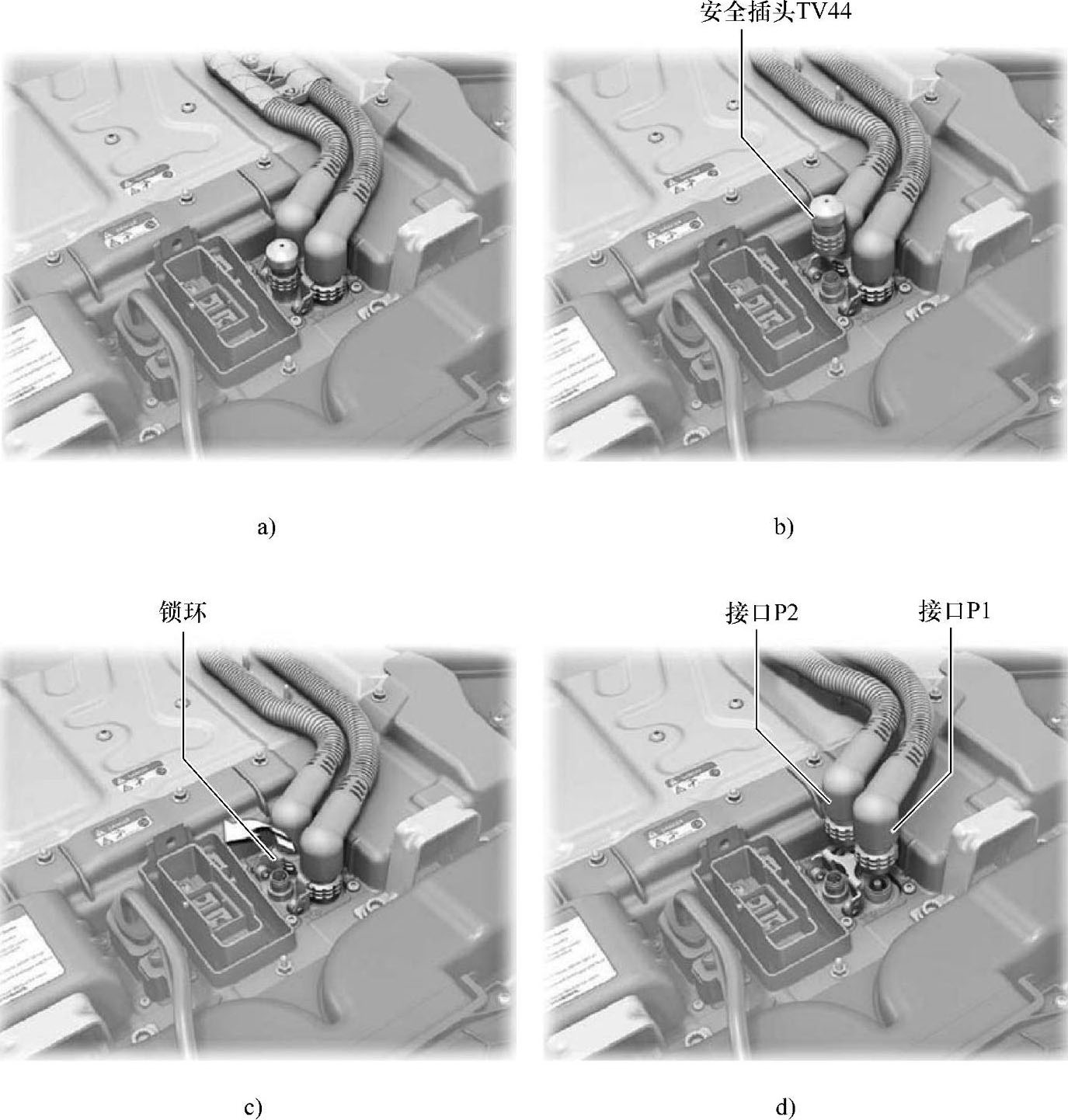

图1-26 安全插头的机械上锁操作过程
安全插头的机械上锁操作，开始本工作前，必须拔下保养插头，只有奥迪培训合格的高压电技工才允许执行此项工作。只有在先拔下了安全插头TV44（图1-26b）后，才允许断开混合动力蓄电池单元的高压线。必须向上拔出插接环，这样才能断开安全线，且蓄电池管理控制单元才能通过高压触点来断开高压蓄电池连接。只有在事先拨离了锁环（图1-26c）后，才能拔下高压线的插头。由于断开了安全线，所以高压线触点上就没有电了（无电压），在拔高压线时就不会遭电击了。与此相反，只有在将锁环拨至两个插头（图1-26d）上后，才可以将接功率控制电子装置的高压线与混合动力蓄电池单元相连。然后才允许插上安全插头。这也就是说，与安全线协同工作时，只有当插好安全插头后，高压装置才会通上电。插上高压接头这个操作必须在无电流时进行。应该注意的是，只有受训合格的高压电技工才可以拔这个保养插头，以保证装置处于停电状态。
