1-12 奥迪Q5车电动机械式转向系统的结构是怎样的？

Audi Q5 hybrid quattro车上使用的不是液压助力转向系统，而是电动机械式转向系统。转向助力控制单元J500接在组合仪表/底盘CAN总线上。

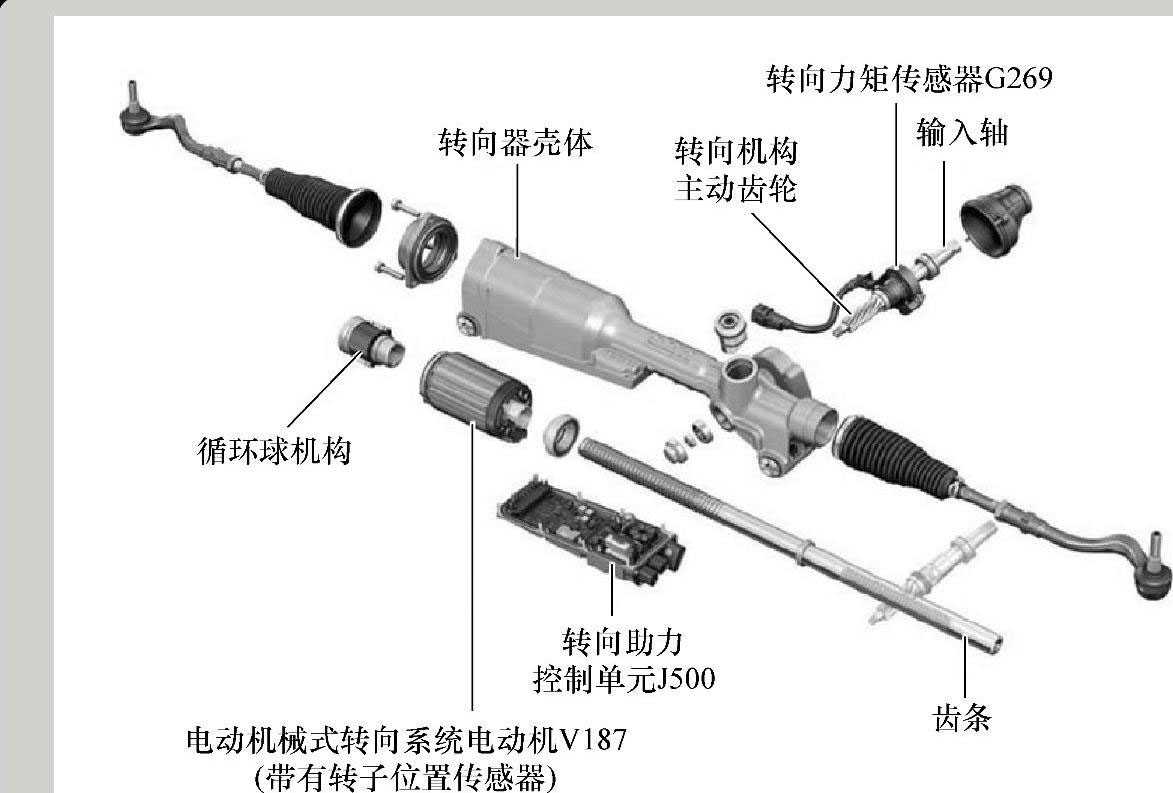

电动机械式转向系统。其基本功能是通过一个与齿条同心的电动机来实现转向助力。之所以选用了这种结构，是因为它占用空间小、效率高，其结构如图1-23所示。齿条、电动机和传动机构之间是通过滚珠丝杠驱动的。电子控制单元和相关传感器都集成在一个小巧的结构单元内。因此，这套系统的整个质量只有大约16kg。由于采用电动机械方式产生转向助力，所以燃油消耗量最多可降低0.3L/100km。另一个好处是可以实现“按实际需要来改变助力大小”这个功能。
