第二节
空调系统控制电路

一、手动空调控制电路

下面以桑塔纳2000轿车为例，介绍手动空调控制电路。

如图2-19所示，手动空调控制电路由鼓风机开关、空调开关、蒸发器温控开关、冷却风扇热敏开关、环境温度开关、空调水温控制开关、组合开关、压缩机切断继电器、空调继电器、空调控制器、压缩机电磁离合器、新鲜空气电磁阀、左冷却风扇和右冷却风扇等组成。

1.电磁离合器接合使压缩机工作的电路

当空调（A/C）开关闭合时，N ₂₅ 压缩机电磁离合器控制电路：E ₃₀ 空调开关闭合时电流经S ₁₄ →E ₃₀ 空调开关→F ₃₈ 环境温度开关→E ₃₃ 蒸发器温控开关→F ₄₀ 空调水温控制开关→F ₁₂₉ 组合开关→J ₂₆ 压缩机切断继电器→J ₃ 线圈→搭铁，J ₃ 触点闭合，则电流由30线→J ₃ 触点→N ₂₅ 压缩机电磁离合器→搭铁，电磁离合器接合，压缩机工作。

2.鼓风机工作电路

当点火开关置ON档时，当空调继电器J ₃₂ 接通，使鼓风机低速运转。当A/C开关闭合时，可以操作鼓风机开关，使鼓风机能在其他档位转速下运转。

3.压缩机工作而冷却风扇慢速档电路

V ₇ 、V8左右冷却风扇慢速档控制电路：E ₃₀ 空调开关关闭控制J ₁ 线圈搭铁，电流经S ₁₀₈ →J ₁ 触点→V ₇ 、V ₈ 左右冷却风扇调速电阻→电动机→搭铁，V ₇ 、V ₈ 左右冷却风扇慢速运转。

4.压缩机工作而冷却风扇高速档电路

V ₇ 、V8左右冷却风扇高速档控制电路：F ₁₂₉ 组合开关高压触点闭合，电流经F ₁₂₉ 组合开关高压触点闭合（3、4引脚接通）→二极管→J ₂ 线圈→开关晶体管→搭铁，J ₂ 触点吸合。电流经S ₁₀₄ →J ₂ →V ₇ 、V ₈ 左右冷却风扇电动机→搭铁，V ₇ 、V ₈ 左右冷却风扇高速运转，加快冷凝器冷却，降低空调管路的压力。

二、自动空调控制电路

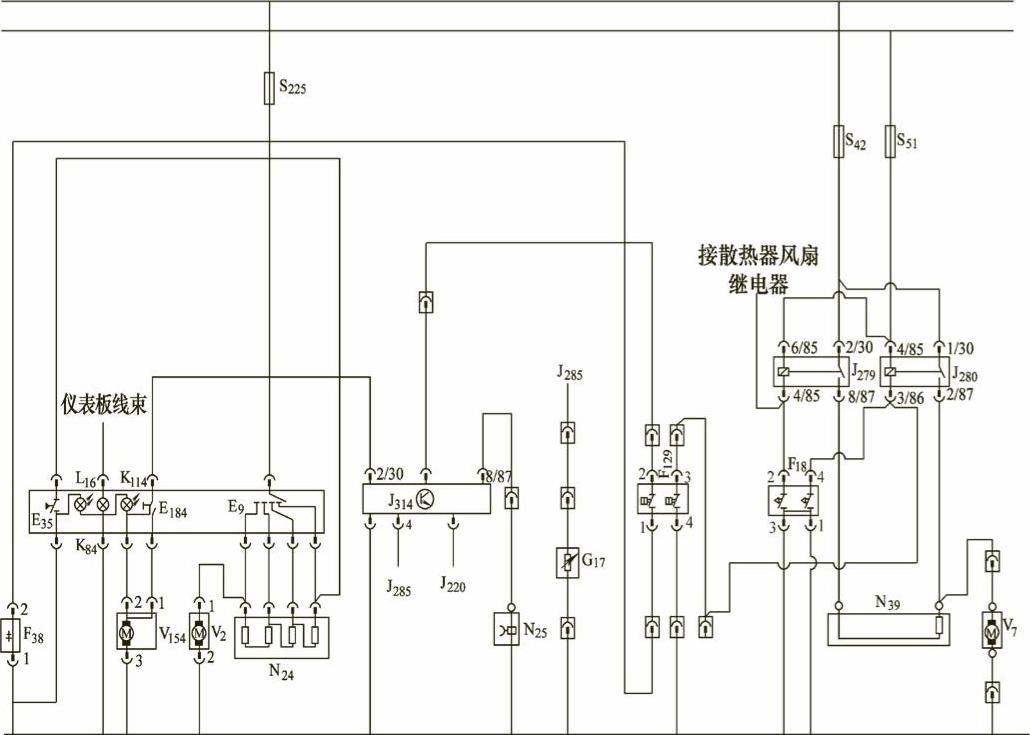

帕萨特B5轿车自动空调控制电路如图2-20所示，E ₉ 是新鲜空气鼓风机开关，E ₁₈₄ 是新鲜空气鼓风机和空气循环开关，E ₁₁₄ 是新鲜空气鼓风机和空气循环工作警告灯，L ₁₆ 是新鲜空气调节器照明灯，N ₂₄ 是带过热熔丝的新鲜空气鼓风机的调节电阻，V ₂ 是新鲜空气鼓风机，V ₁₅₄ 是新鲜空气/空气循环叶板定位电动机。

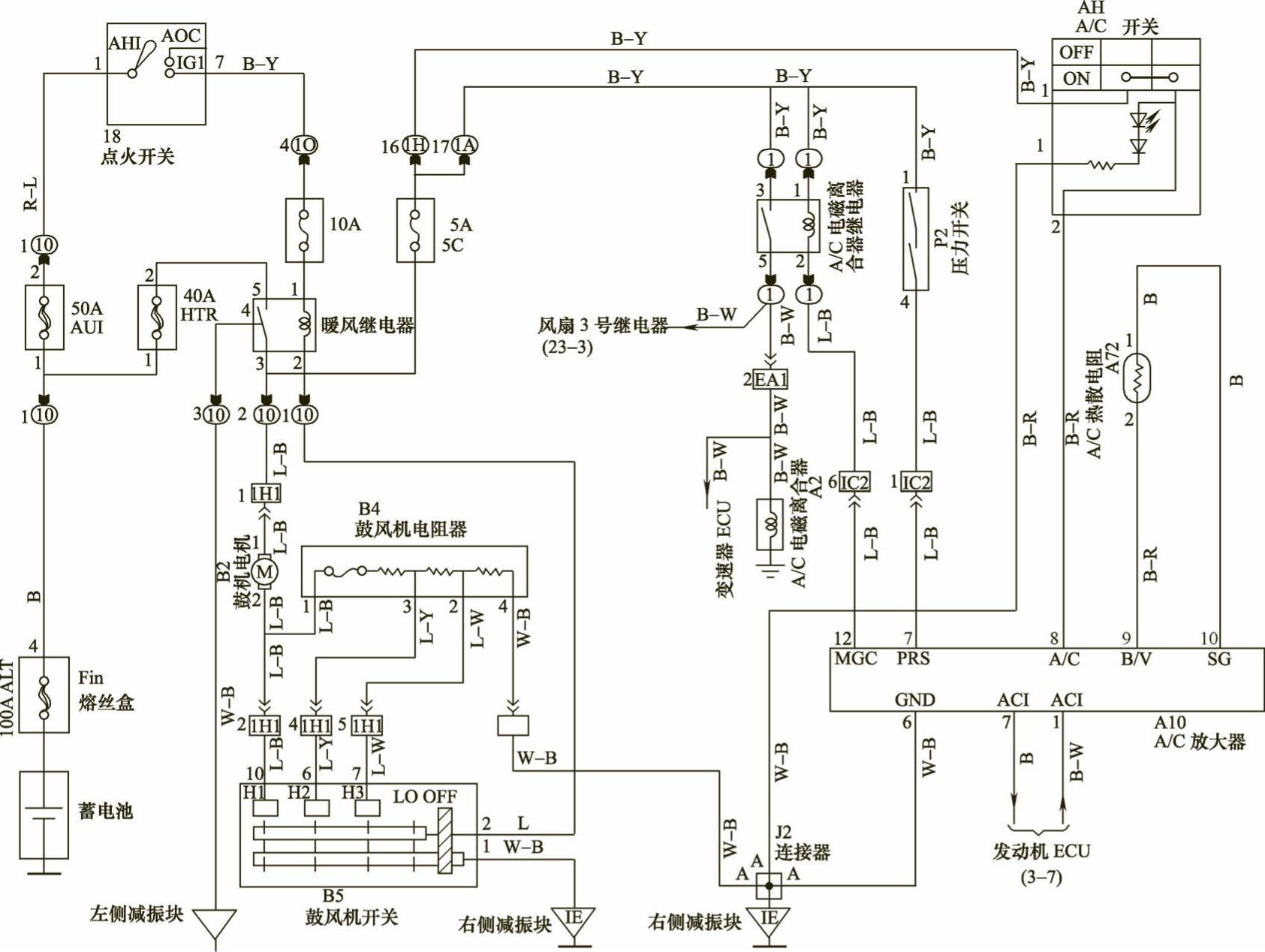

丰田威驰轿车空调控制电路如图2-21所示。
