第二节
空调系统抽真空与加注制冷剂

一、空调系统抽真空

当空调系统需要加注制冷剂之前，应对系统进行抽真空。抽真空的方法和步骤如下。

1）关闭点火开关，拔下压缩机上的电源接头。

2）将高压表连接到储液罐的维修阀上，低压表连接到蒸发器至压缩机之间的低压管路维修阀上，中间软管连接到真空泵接口，如图3-8所示。

3）启动真空泵，缓慢打开高、低压表两侧的手动阀，注意动作不要过快，否则会使压缩机内的机油一同抽出。

4）开始抽真空。注意观察低压表指示，当抽真空时间为5～lOmin时，低压表指示的真空度应达到lOOkPa，否则应关闭高、低压压力表两侧的手动阀，停止抽真空检查泄漏处。

5）当抽真空时间为5～lOmin，低压表指示的真空度应达到lOOkPa时，应关闭高、低压压力表的手动阀，静止5min后，观察压力表指示情况。如果真空度变化，说明有泄漏故障，可用检漏仪检查排除；如真空度不变，说明系统正常，可继续抽真空。

6）通过观察，确定系统正常时，应继续抽真空20～25min。

7）关闭高、低压压力表的手动阀，停止抽真空，从真空泵的接口上拆下中间软管，结束抽真空。

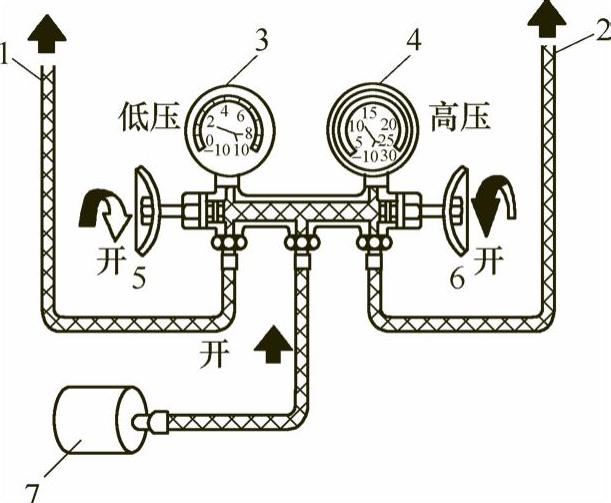

1—接低压的软管 2—接高压的软管 3—低压表 4—高压表 5—低压手动阀 6—高压手动阀 7—真空泵

二、冷冻润滑油的加注

加注冷冻润滑油有直接加入法和真空吸入法两种方式。

1.直接加入法

1）按要求正确连接设备。

2）如图3-9所示卸下加油塞1，注入规定型号的冷冻润滑油。

3）通过加油塞孔观察，旋转离合器前板，使活塞连杆正好在加油塞孔中央位置。

4）把油尺3插到活塞连杆的右边，直至油尺端部碰到压缩机外壳为止。

5）取出油尺，检查冷冻润滑油的刻度数（沟纹），应该在油尺的4～6格之内。

2.真空吸入法

按要求正确连接设备，如图3-10所示。

先将制冷系统抽真空到2kPa，然后开始加注冷冻润滑油。

1）关闭高压手动阀门，关闭辅助阀。

2）把高压侧软管从歧管压力表上拆下，插入油杯内。

3）打开辅助阀，使冷冻润滑油从油杯吸入制冷系统。

4）当油杯中的冷冻润滑油快被抽空时，立即关闭辅助阀门，以免系统中吸入空气。

5）把高压侧软管接头拧在歧管压力表上，打开高压手动阀门，起动真空泵，将高压侧软管抽真空。然后再打开辅助阀，为系统抽真空压力至2kPa，然后再加抽15min，以便排除随油进入系统里的空气。此时，冷冻润滑油在高压侧，待系统运转后，冷冻润滑油返回压缩机。

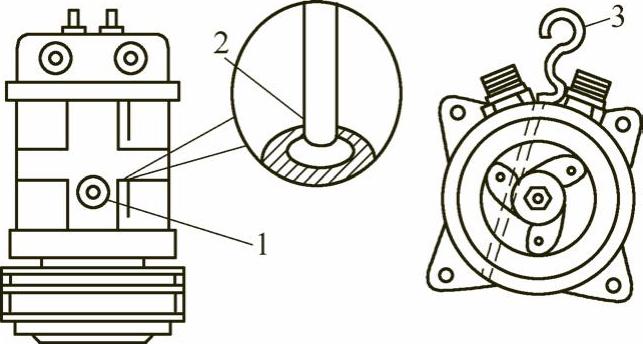

1—加油塞 2—活塞连杆 3—油尺

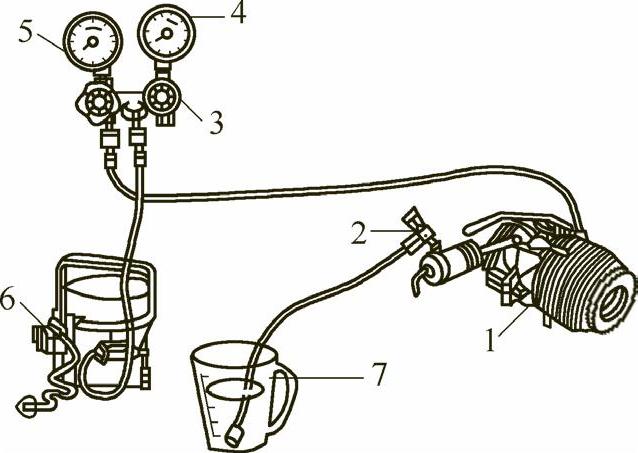

1—空调压缩机 2—辅助阀 3—手动阀 4—高压表 5—低压表 6—真空泵 7—油杯

三、制冷剂的加注

1.制冷剂罐开启阀的安装方法

空调系统抽真空后检查系统密封状态，确认密封良好后进行制冷剂加注。

1）将制冷剂罐注入阀的手柄沿逆时针方向旋转，直到阀针完全缩回为止。

2）沿逆时针方向转动制冷剂罐注入阀的板状螺母（圆盘），使其上升到最高位置。

3）将制冷剂罐注入阀的螺母与制冷剂灌螺栓联接，使注入阀固定在制冷剂罐上。

4）沿顺时针方向拧紧制冷剂罐注入阀的板状螺母。

5）沿顺时针方向转动制冷剂罐注入阀的手柄，使注入阀的阀针在制冷剂罐上顶开小孔。

6）将高、低压压力表的中间注入软管连接到注入阀接头上。充注制冷剂的准备工作结束后，如暂时不充注制冷剂，则制冷剂注入阀手柄不要退出，以免制冷剂泄漏。

2.制冷剂的加注方法

1）确认制冷剂系统没有泄漏之后，沿逆时针方向拧松注入阀手柄，使阀针退出，制冷剂便注入中间软管，此时不能打开高、低压压力表两侧的手动阀。

2）拧松连接高、低压表一边中心接头的中间注入软管螺母，当看到白色制冷剂气体外溢、听到“嘶嘶”声时（目的在于排出中间注入软管中的空气），拧紧螺母。

3）拧松高压表一侧手动阀，如图3-11a所示，将制冷剂罐倒立，使制冷剂以液态注入制冷系统。

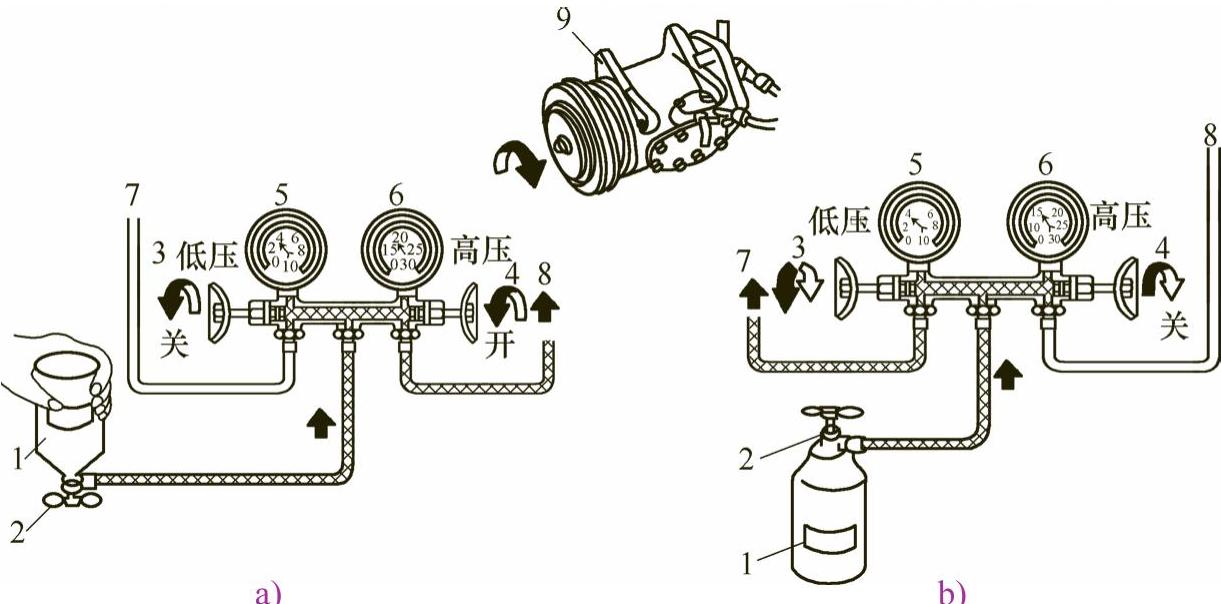

1—制冷剂罐 2—启开阀 3—低压手动阀门 4—高压手动阀门 5—低压表 6—高压表 7—接低压维修阀软管 8—接高压维修阀软管 9—空调压缩机

4）拧松低压表一侧低压手动阀，将制冷剂以气体形式从低压侧注入制冷系统，如图3-11b所示。注意：在低压侧充注制冷剂时，一定要以气态形式注入制冷剂。控制低压阀，使低压表显示250kPa以下。如以液体形式注入，会对压缩机造成液击现象，而损坏压缩机。

5）使用小瓶制冷剂充注时，在第一罐充注完毕，用第二、三罐充注时，仍应先关闭压力表手动阀，重新开启罐孔，并将中间注入软管与软管接头连接处拧松，放出一些制冷剂以排出管内空气。

维修提示

●注意：在以液体形式从制冷系统的高压端注入制冷剂时，切勿起动发动机和接通空调系统，以免制冷剂倒灌。

6）当制冷剂灌注速度减缓后，可起动发动机并怠速运转，接通空调系统，关上高压阀门，控制低压阀门开度，控制低压表在250kPa以下。

7）向制冷系统注入规定数量的制冷剂后，应按以下顺序拆下压力表：关闭高、低压压力表的两个手动阀，关闭制冷剂罐上的注入阀，先拆下低压侧维修阀软管，关闭发动机，断开空调系统开关，稍后，从高压侧维修阀上拆下高压表软管。 fNxj9sjz72LjgP1sEMw+FdIf9NFRhbATdgjwsL8ztJhznIUymR5OCvNE7Z3WdoNM
