1.掌握液压油温度传感器的作用、安装位置和工作原理。
2.掌握液压油温度传感器与ECU之间的连接电路。
3.能对液压油温度传感器及其电路进行故障检测。
液压油温度传感器用于检测液压油的温度，电控单元根据液压油温度信号进行换档控制、油压控制和锁定离合器控制。
液压油温度传感器安装在自动变速器油底壳内的液压阀体上，如图2-46所示。
液压油温度传感器由负温度系数热敏电阻制成，温度越高，电阻值越低，其特性曲线如图2-47所示。电控单元根据电阻值变化检测出液压油温度，作为参考信号之一控制自动变速器的换档过程。

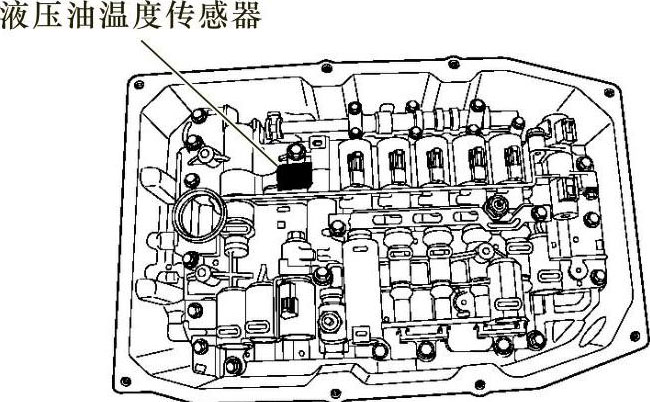

图2-46 液压油温度传感器的安装位置

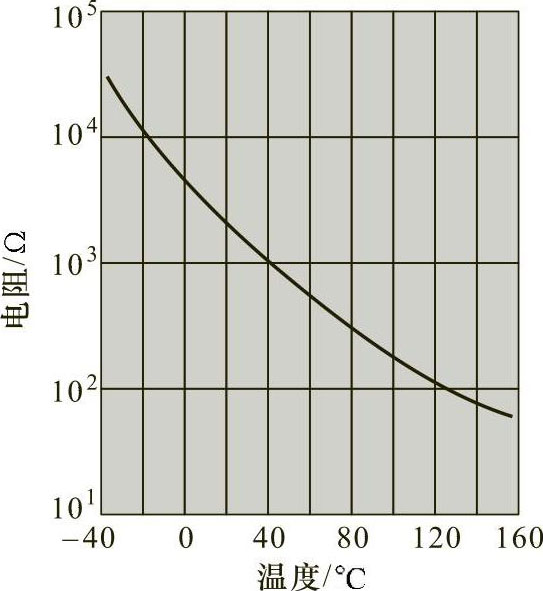

图2-47 液压油温度传感器特性曲线
环境温度传感器与ECU的连接电路如图2-48所示。
当液压油温度传感器连接线路发生断路、短路故障时，电控单元将无法获得液压油温度信号来控制自动变速器换档，使控制系统出现故障。当故障指示灯点亮时，通过人工方法或使用专用仪器可以读取故障码。
当确认液压油温度传感器出现故障时，可拆下传感器，放在烧杯中，加热杯中的水，测量不同温度下的电阻值，其值应符合厂家规定标准值，若电阻值与规定值不符，则须更换液压油温度传感器。

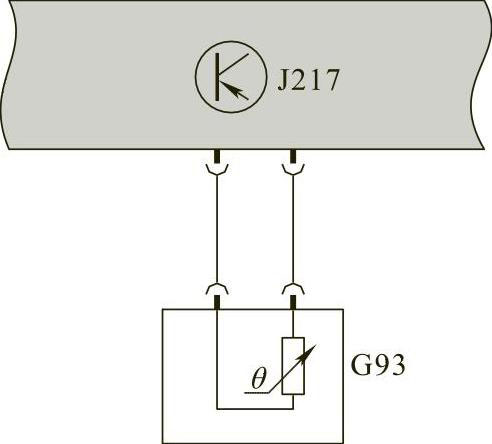

图2-48 液压油温度传感器与ECU的连接电路
1.液压油温度传感器的作用是什么？
2.液压油温度传感器安装在哪里？
3.液压油温度传感器如何工作？
4.在车辆上，液压油温度传感器与ECU之间是怎样连接的？
5.如何对车辆上的液压油温度传感器及其电路进行故障检测？
