1.掌握环境温度传感器的作用、安装位置、结构和工作原理。
2.掌握环境温度传感器与ECU之间的连接电路。
3.能对环境温度传感器及其电路进行故障检测。
环境温度传感器主要用来检测环境温度，并据此控制空调“AUTO”模式。
环境温度传感器安装在冷凝器前部，如图2-42所示。

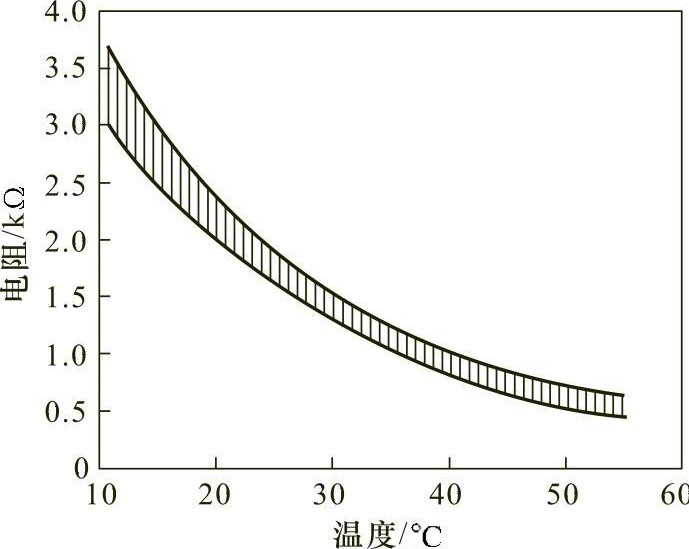

环境温度传感器与空调放大器连接，检测环境温度的波动，该信号用来控制车厢温度。传感器将信号传输至空调放大器总成。环境温度传感器的电阻随环境温度的变化而变化：温度下降时，电阻增大；温度上升时，电阻减小。环境温度传感器的特性温度曲线如图2-43所示。
图2-42 环境温度传感器的安装位置
图2-43 环境温度传感器特性曲线

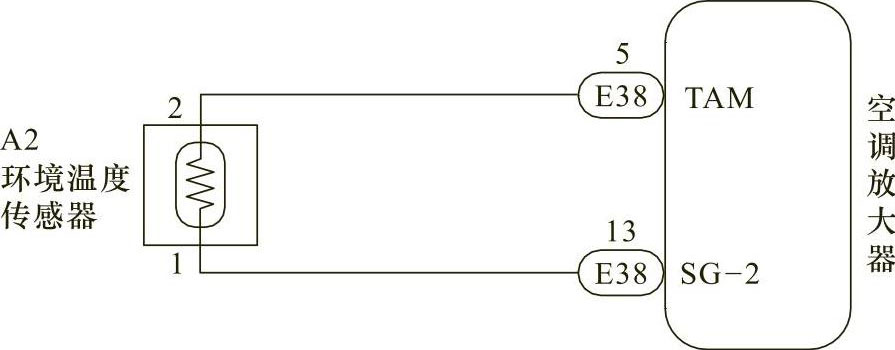

环境温度传感器与ECU的连接电路如图2-44所示。
图2-44 环境温度传感器与ECU的连接电路

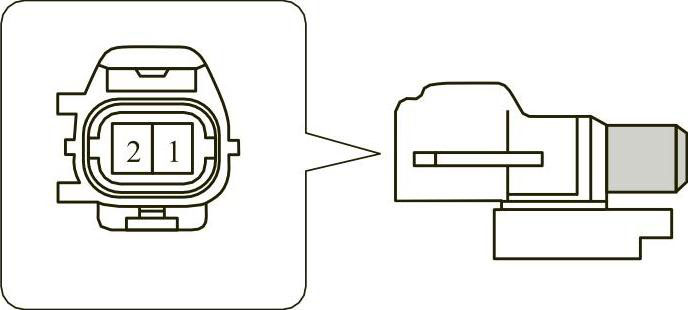

1）拆下环境温度传感器插接器（图2-45）。
2）测量所得的电阻值，如果不符合表2-4中的标准电阻值，则须更换环境温度传感器。
图2-45 环境温度传感器插接器

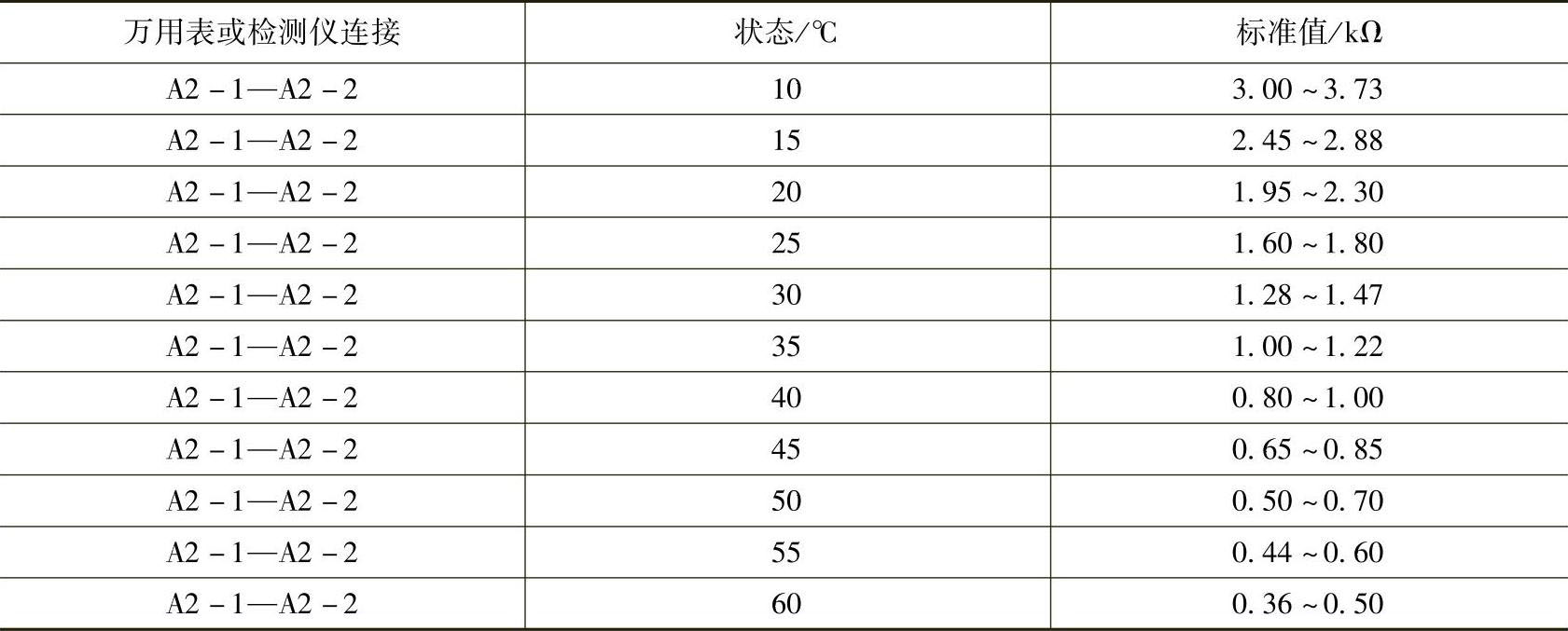

表2-4 标准电阻值
1.环境温度传感器的作用是什么？
2.环境温度传感器安装在哪里？
3.环境温度传感器如何工作？
4.在车辆上，环境温度传感器与ECU之间是怎样连接的？
5.如何对车辆上的环境温度传感器及其电路进行故障检测？
